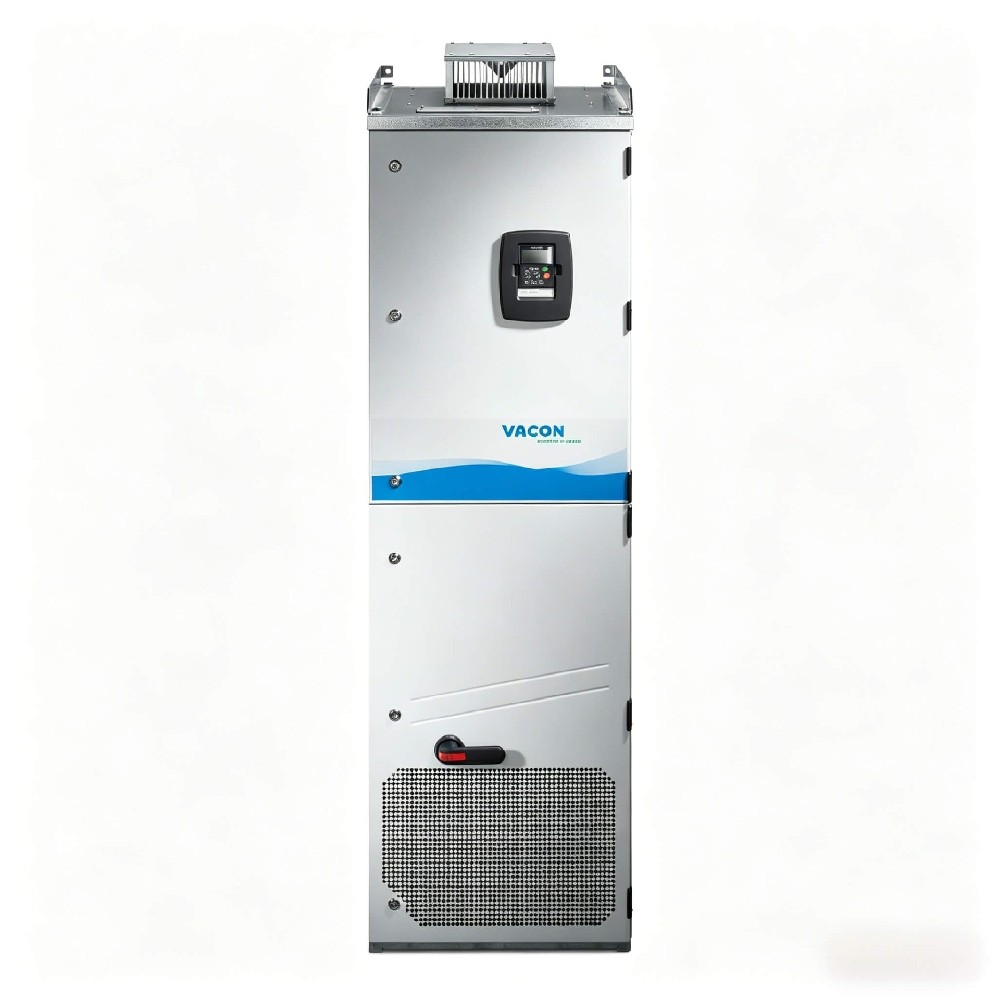

VACON NXP03856-A5L0SSB-A1A2000000 เครื่องแปลงความถี่พลังงานสูงที่ระบายความร้อนด้วยอากาศ 385A 690V AC Drive สำหรับอุตสาหกรรมหนัก Closed Loop Vector Controller

VACON NXP03856-A5L0SSB-A1A2000000 เป็นตัวแปลงความถี่พลังงานสูงในซีรีส์ VACON NXP ที่ได้รับการจัดอันดับ 385 A ที่ 525-690 VAC สําหรับการควบคุมมอเตอร์อุตสาหกรรมที่ต้องการ ในฐานะตัวควบคุมเวกเตอร์วงจรปิดมันให้ความผิดพลาดความเร็วต่ำกว่า 0.01% และความแม่นยำของแรงบิดภายใน± 2% ด้วยแรงบิดที่ได้รับการจัดอันดับเต็มรักษาอย่าง ออกแบบมาสําหรับรอกเครนหนัก, สายลำเลียงเหมืองแร่, เครื่องขับเคลื่อนทางทะเลและเครื่องอัดขนาดใหญ่, หน่วยให้พลังงานออกอย่างต่อเนื่องประมาณ 355 กิโลวัตต์ที่ 690 โวลต์

เครื่องแปลงความถี่เวกเตอร์วงจรปิดพลังงานสูงคืออะไร?

เครื่องแปลงความถี่เวกเตอร์วงจรปิดพลังงานสูงเป็นระบบขับเคลื่อน AC ที่รวมอิเล็กทรอนิกส์พลังงานปัจจุบันสูงกับการควบคุมที่มุ่งเน้นในสนามที่ใช้เครื่องเข้ารหัสเพื่อควบคุมความเร็ว ไม่เหมือนกับขับเคลื่อน V / f พื้นฐาน การควบคุมเวกเตอร์วงจรปิดใช้ข้อเสนอแนะตำแหน่งโรเตอร์ในเวลาจริงจากเครื่องเข้ารหัสเพื่อคำสั่งการสร้างแม่เหล็กและแรงบิดอ

ผลิตภัณฑ์นี้อยู่ในส่วนพลังงานสูงของครอบครัว VACON NXP ที่สามารถควบคุมมอเตอร์จากไม่กี่ร้อยกิโลวัตต์ถึงเมกะวัตต์ มันทำหน้าที่เป็นหน่วยอินเวอร์เตอร์ภายในระบบนิเวศของ NX ที่กว้างขึ้นซึ่งยังรวมถึง Active Front End (AFE) rectifiers ฟื้นฟูหน่วย Non-Regenerative Front End (NFE) และโมดูล chopper เบรกสําหรับสถาปัตยกรรมหลายขับรถบัส

ข้อมูลจำเพาะหลัก

รหัสการกำหนดประเภท VACON NXP03856-A5L0SSB-A1A2000000 เข้ารหัสการตั้งค่าต่อไปนี้ ปรึกษาแผ่นข้อมูลผู้ผลิตเพื่อข้อมูลจำเพาะทางเทคนิคเต็ม:

แรงดันไฟฟ้าหลัก: 525 ถึง 690 VAC (3 เฟส, -15% ถึง + 10% ความอดทน)

ช่วงแรงดันไฟฟ้า DC Bus: 640 ถึง 1,100 VDC

ปัจจุบันอัตราการผลิต (IL-ต่อเนื่อง): 385 A

ความจุโหลดเกินไป (ต่ำ): 110% เป็นเวลา 1 นาทีทุก 10 นาที

ความถี่ผลิตสูงสุด: 320 Hz

เปลี่ยนความถี่ค่าเริ่มต้น: 1.5 kHz (ปรับได้ 1-6 kHz)

วิธีการควบคุม: U / f, เวกเตอร์แบบไม่มีเซนเซอร์แบบเปิดลูป, เวกเตอร์แบบปิดลูป (NXP เท่านั้น)

ความผิดพลาดความเร็ว (เวกเตอร์ลูปปิด): แอมป์; lt; 0.01% ของความเร็วที่ได้รับการจัดอันดับ

ความแม่นยำของแรงบิด (เวกเตอร์ห่วงปิด): ± 2% ของแรงบิดที่ได้รับการจัดอันดับ

แรงบิดเริ่มต้น: 200% ที่ความเร็วศูนย์ (วงจรปิด)

เวลาเร่ง / ลดความเร็ว: 0.1 ถึง 3,000 วินาที

ช่วงอุณหภูมิในการทำงาน: -10 ° C ถึง + 40 ° C (ลดลงสูงกว่า 40 ° C)

ช่วงอุณหภูมิการเก็บ: -40 ° C ถึง + 70 ° C

การจัดอันดับการป้องกันภาชนะ: IP21 (ต่อรหัสรุ่น A5L0-NEMA ประเภท 1 เทียบเท่า)

ประเภทการติดตั้ง: ติดตั้งผนัง, ไดรฟ์ปิดแบบอิสระ

แป้นพิมพ์: จอแสดงผลอัลฟาตัวเลข

ขนาดกรอบ: FR10 (ระบายความร้อนด้วยอากาศ)

น้ำหนักรวม: 205 กก. (โดยประมาณ)

การอนุมัติ: CE (EN 61800-3), UL, cUL, RCM, EAC, KC

การอนุมัติทางทะเล: มี (กำหนดค่าตามคำสั่ง; DNV, Bureau Veritas, ABS, Lloyd's Register การอนุมัติประเภทที่ใช้กับ NXP series)

การปฏิบัติตาม EMC: EN / IEC 61800-3

ความเข้ากันได้กับ Fieldbus: มาตรฐาน Modbus RTU (RS-485); ตัวเลือก PROFIBUS DP, CANopen, DeviceNet, PROFINET, EtherNet / IP, EtherCAT ผ่านบอร์ดตัวเลือก

ความปลอดภัยในการทำงาน: ปลอดภัยแรงบิดปิด (STO) และปลอดภัยหยุด 1 (SS1) - มีให้บริการเมื่อตั้งค่าด้วยบอร์ดตัวเลือกที่เหมาะสม

การเคลือบที่สอดคล้อง: มีให้เลือก (PCB เคลือบ) สำหรับสภาพแวดล้อมที่รุนแรง

ไฮไลท์ทางเทคนิค

การควบคุมเวกเตอร์วงจรปิดช่วยให้การผลิตแรงบิดเต็มที่ความเร็วศูนย์ด้วยความสามารถในการเริ่มต้นแรงบิด 200% ประสิทธิภาพนี้เป็นสิ่งสําคัญสําหรับการใช้งานยกที่เครนที่โหลดต้องยึดตําแหน่งโดยไม่มีเบรคกลที่เข้าร่วมก่อนการเคลื่อนไหว

แพลตฟอร์มควบคุมมอเตอร์รองรับทั้งมอเตอร์เหนี่ยวนำและมอเตอร์แม่เหล็กถาวร (PM) จากการตั้งค่าฮาร์ดแวร์เดียว ความสามารถสองมอเตอร์นี้ช่วยลดความต้องการของครอบครัวขับเคลื่อนที่แยกต่างหากเมื่อแอพพลิเคชันเปลี่ยนจากการนำเข้าสู่เทคโนโลยีมอเตอร์ PM

การตั้งค่าไดรฟ์ปิดอย่างอิสระ (รหัสรุ่น A5L0) ให้การป้องกัน IP21 เป็นหน่วยประกอบโดยโรงงานที่สมบูรณ์แบบพร้อมติดตั้งบูรณาการขจัดความต้องการในการวิศวกรรมแผงที่กำหนดเอง คำถามที่พบบ่อย: "หน่วยนี้เป็นโมดูลเปล่าหรือไดรฟ์ปิดที่สมบูรณ์หรือไม่?" การตั้งชื่อ A5L0 ยืนยันไดรฟ์ปิดที่ติดตั้งผนัง ไม่ใช่โมดูล IP00

โปรโตคอลการสื่อสารระหว่างไดรฟ์ไปยังไดรฟ์ที่รวดเร็วรองรับการซิงโครไนซ์ความเร็วสูงในหลายหน่วยอินเวอร์เตอร์ที่แบ่งปัน นี่ทําให้ระบบหลายมอเตอร์ที่ประสานงานได้ที่ความเร็วและแรงบิดต้องแพร่กระจายระหว่างไดรฟ์ในกรอบเวลาย่อยกว่ามิลลิวินาที

พัดลมระบายความร้อน DC ที่ควบคุมด้วยเทอร์โมสตาติกปฏิบัติตามคําสั่งการออกแบบสิ่งแวดล้อมของ EU ERP2015 ลดการสูญเสียพลังงานของพัดลมในระหว่างการทำงานภาระบางส่วน และยืดอายุ

การแก้ไขชีพจรไฟฟ้าหกครั้งรวมกับช็อค DC ในตัวช่วยลดการบิดเบือนของฮาร์โมนิกปัจจุบันป้อนข้อมูล (THDi) ต่ำกว่า 40% โดยไม่ต้องใช้กรองที่ใช สถาปัตยกรรมนี้ตรงกับแนวทางการฮาร์โมนิก IEEE 519 สําหรับการติดตั้งอุตสาหกรรมส่วนใหญ่ ในขณะที่รักษาการตั้งค่า front-end ที่ง่ายกว่า Active Front End solutions เต็

การใช้งาน

ยกเครนและวินช์สำหรับงานหนัก: แรงบิดเริ่มต้น 200% ที่ความเร็วศูนย์และความแม่นยำความเร็ว 0.01% ช่วยให้การตั้งตำแหน่งโหลดที่แม่นยำโดยไม่ต้องลื่นเบรคกลลดการสึกหรอของเบรกได้ถึง 50% ในวง

การขับเคลื่อนและเครื่องขับเคลื่อนทางทะเล: การอนุมัติทางทะเลที่กำหนดค่าโรงงาน (DNV, BV, ABS, Lloyd's Register) ทําให้สามารถใช้งานโดยตรงบนเครื่องขับเคลื่อนอาซิมูท, เครื่องขับเคลื่อนโบว์และเพลาขับเคลื่อนหลักสําหรับเรือที่ต้องการพลั

ลำเลียงเหมืองแร่และเครื่องบด: ความสามารถในการโหลดเกิน 110% เป็นเวลา 1 นาทีรองรับความเฉพาะในการเริ่มต้นสูงของสายพานลำเลียงที่โหลดและการโหลดช็อกแบบไม่สม่ำเสมอของเครื่องบดกรรไกรในวงจรการประมวล

เครื่องอัดรีดและเครื่องผสมขนาดใหญ่: การควบคุมเวกเตอร์วงจรปิดด้วยการควบคุมความเร็ว 0.01% รับประกันการผลิตที่สม่ำเสมอสําหรับยางพลาสติกและสายการอัดอาหารรักษาความอดทนมิติของผลิตภัณฑ์ภายใน± 0.5% โดยการกำจัดความเ

โรงงานรีดเหล็กยืน: การตอบสนองไดนามิกที่รวดเร็วและวงจรข้อเข้ารหัสให้สามารถปรับความเร็วและแรงบิดอย่างรวดเร็วในระหว่างการรีดผ่านสนับสนุนความสม่ำเสมอของวัดผลิตภ

ม้านั่งทดสอบและไดนาโมเมตร: โหมดควบคุมเวกเตอร์แบบเปิดและปิดแบบปิดช่วยให้ไดรฟ์สามารถทํางานเป็นเครื่องจําลองโหลดที่สามารถเขียนโปรแกรมได้ด้วยความแม่นยำของแรงบิด±2% ที่ช่วยให้มีลักษ

อุโมงค์ลมและไดรฟ์คอมเพรสเซอร์: ตัวควบคุม PID แบบบูรณาการและความถี่เอาท์พุตสูงสุด 320 Hz รองรับการใช้งานพัดลมและคอมเพรสเซอร์ความเร็วสูงด้วย DC choke ลดการฉีดฮาร์โมน

คู่มือการเลือก

การใช้งานที่เหมาะสม:

ระบบที่ต้องการแหล่งจ่ายสามเฟส 525 ถึง 690 VAC ด้วยกระแสมอเตอร์ต่อเนื่องสูงสุด 385 A ตรงกับประมาณ 355 kW ที่ 690 V

การใช้งานที่ต้องการประสิทธิภาพการควบคุมเวกเตอร์วงจรปิดด้วยความคิดเห็นของเครื่องเข้ารหัสสําหรับการควบคุมความเร็วหรือแรงบิดที่แม

การติดตั้งติดผนังในสภาพแวดล้อมอุตสาหกรรมในร่ม (การจัดอันดับ IP21) ที่ไดรฟ์ที่ประกอบโดยโรงงานที่ปิดอย่างเต็มที่ลดค่าใช้จ่ายแผงที่กำหน

ระบบบัส DC ทั่วไปหลายไดรฟ์ที่โมดูลอินเวอร์เตอร์ NXP เชื่อมต่อกับการเชื่อมต่อ DC ร่วมกันที่ให้อาหารโดยหน่วย Active Front End หรือ Non-Regenerative Front End กลาง

ไม่แนะนำสำหรับ:

การติดตั้งกลางแจ้งโดยตรงหรือสภาพแวดล้อมที่มีความต้องการล้างความดันสูง การจัดอันดับ IP21 ปกป้องจากน้ำลดลงในแนวตั้งเท่านั้น สําหรับพื้นที่ล้างติดตั้งไดรฟ์ภายในกล่องที่ได้รับการจัดอันดับสูงขึ้น (IP54 หรือ IP65)

เครือข่ายการจัดหา 380 ถึง 500 VAC โดยไม่มีหม้อแปลงขั้นตอน ชั้นแรงดันไฟฟ้า 525-690 VAC ไม่สามารถทํางานจาก 380-500 V เลือกหน่วย VACON NXP จากช่วง 380-500 V (เช่น NXP0385 5-series) สําหรับการเชื่อมต่อโดยตรงกับแหล่งจ่ายไฟ 400 V หรือ 480 V

การใช้งานที่ต้องการเบรกฟื้นฟูในตัว รุ่นนี้ไม่รวมตัวเบรกภายในตามรหัสรุ่น สําหรับการเบรกแบบไดนามิกแบบฟื้นฟูหรือบ่อยๆ เพิ่มหน่วยตัดเบรก NXB ภายนอกและตัวต้านทานเบรก หรือใช้ NXA Active Front End สําหรับการทํางานแบบเต็มรูปแบบสี่สี่สี่ด้วยการกู้คืนพล

คำถามที่พบบ่อย

1. เวลาจัดส่งสินค้า VACON NXP03856-A5L0SSB-A1A2000000 คืออะไร?

เวลานำมาตรฐานของผู้ผลิตคือ 8 ถึง 12 สัปดาห์สําหรับหน่วยที่ไม่ได้รับการกำหนดค่าสต็อก ผู้จัดจำหน่ายที่ได้รับอนุญาตที่มีสินค้าคลังท้องถิ่นสามารถจัดส่งภายใน 3 ถึง 5 วันทำการจากสต็อก

2. NXP03856-A5L0SSB-A1A2000000 มีในสต็อกและพร้อมที่จะจัดส่ง?

เราเลือกการตั้งค่า VACON NXP ที่เทคโนโลยีปักกิ่ง Zhongping เพื่อการตอบสนองอย่างรวดเร็ว การมีสินค้าคลังสินค้าในปัจจุบันแตกต่างกันไปตามภูมิภาคและรหัสรุ่น ติดต่อเราด้วยชื่อประเภทที่สมบูรณ์ของคุณ เพื่อตรวจสอบสต็อกที่ยืนยัน

3. ค่าใช้จ่าย NXP03856 เท่าไหร่? ช่วงราคาคืออะไร?

ไดรฟ์ปิด 385 A,525690 VAC VACON NXP โดยทั่วไปจะตั้งแต่ 25,000 ถึง 48,000 ดอลลาร์สหรัฐ ขึ้นอยู่กับการตั้งค่าแผงตัวเลือก การอนุมัติทางทะเล และปริมาณการสั่งซื้อ ราคาผันผวนเนื่องจากอัตราแลกเปลี่ยน ภาษี และการปรับโรงงาน สําหรับการเสนอราคาที่แม่นยำด้วยราคาปัจจุบันติดต่อเทคโนโลยีปักกิ่ง Zhongping โดยตรง

4. คุณยอมรับเงื่อนไขการชำระเงินและวิธีการจัดส่งอะไร?

เรายอมรับการโอนโดยธนาคาร (T / T) และบัตรเครดิตของบริษัทใหญ่ สําหรับบัญชีที่มีคุณสมบัติ Beijing Zhongping Technology ให้เงื่อนไขการชำระเงินสุทธิ 30 ครั้งเมื่ออนุมัติเครดิต การจัดส่งมาตรฐานผ่าน DHL, UPS หรือ FedEx สำหรับรายการขนาดเล็ก การขนส่งสินค้าทางทะเลหรือทางอากาศสำหรับหน่วย 205 กิโลกรัม

5. การรับรองทางทะเลและการอนุมัติของสังคมจัดประเภทสําหรับ NXP03856 คืออะไร?

VACON NXP ซีรีส์ได้รับการอนุมัติประเภทจาก Det Norske Veritas (DNV), Bureau Veritas (BV) และ Lloyd's Register สําหรับการใช้งานทางทะเลและทางทะเล ยังมีการอนุมัติประเภท ABS การอนุมัติเหล่านี้ต้องระบุเมื่อการสั่งซื้อผ่านรหัสตัวเลือกที่เหมาะสม ไม่มีการรับรองย้อนกลับ

6. ฉันจะติดตั้ง NXP03856-A5L0SSB ได้อย่างไรและต้องการการติดตั้งและความล้างใดอะไร?

หน่วยเป็นไดรฟ์ปิดที่ติดตั้งผนังน้ำหนักประมาณ 205 กิโลกรัม การติดตั้งต้องการพื้นผิวผนังแนวตั้งที่ได้รับการจัดอันดับโครงสร้างอุปกรณ์ยกเครื่องจักรและความล้างขั้นต่ำของ 200 ตู้มีการจัดอันดับ IP21 ติดตั้งในร่มในห้องไฟฟ้าที่สะอาดแห้ง ด้วยอุณหภูมิรอบแวดล้อมรักษาระหว่าง -10 ° C และ + 40 ° C

7. น้ำหนักขนาดและขนาดสายไฟสำหรับ NXP03856 คืออะไร?

น้ำหนักสุทธิ 204 กิโลกรัม น้ำหนักการจัดส่งรวมคือ 205 กก. ดูคู่มือการติดตั้งผู้ผลิตสําหรับการวาดภาพขนาดที่แม่นยำและตารางขนาดสายเคเบิล ตัดสายไฟข้ามขึ้นอยู่กับวิธีการติดตั้งอุณหภูมิบรรยากาศและประเภทสายเคเบิล ประสานงานกับทีมวิศวกรรมไฟฟ้าของคุณตามตาราง IEC 60364-5-52

8. นโยบายการคืนและระยะเวลารับประกันสำหรับ NXP03856 คืออะไร?

เราให้การรับประกัน 18 เดือนตั้งแต่วันที่จัดส่งข้อบกพร่องในการผลิตภายใต้สภาพการทำงานปกติ มีตัวเลือกการรับประกันที่ขยาย การคืนต้องได้รับอนุญาตล่วงหน้า Beijing Zhongping Technology ประมวลผลคำขอ RMA ภายใน 48 ชั่วโมงทํางาน ไดรฟ์ที่กำหนดเองด้วยรหัสตัวเลือกพิเศษมีเงื่อนไขการคืนที่แตกต่างกัน

9. NXP03856-A5L0SSB สามารถใช้กับมอเตอร์แม่เหล็กถาวรได้หรือไม่?

ใช่ครับ แพลตฟอร์มควบคุม VACON NXP รองรับทั้งมอเตอร์แบบเหนี่ยวนำและแม่เหล็กถาวร (PM) การควบคุมมอเตอร์ PM ต้องการโหมด Closed Loop Vector พร้อมอุปกรณ์การตอบสนองของเครื่องเข้ารหัส ตั้งค่าพารามิเตอร์มอเตอร์ในเฟอร์มแวร์ไดรฟ์โดยใช้แป้นพิมพ์อัลฟา-ตัวเลขหรือซอฟต์แวร์ NCDrive PC

10. NXP03856 มีเครื่องเบรกภายในหรือต้านทานเบรกหรือไม่?

ไม่มีรหัสรุ่น "A5L0SSB" หมายถึงไม่มีเครื่องเบรกภายใน สําหรับการเบรกแบบไดนามิกเพิ่มโมดูลเบรค NXB ภายนอกและตัวต้านทานเบรกขนาดที่เหมาะสม สําหรับการใช้งานการฟื้นฟูที่คืนพลังงานไปยังการจ่ายไฟ ใช้หน่วย NXA Active Front End บนบัส DC

รุ่นระยะขยาย

นอกจาก NXP03856 รายละเอียดข้างต้นเรายังมีการจัดอันดับขับเพิ่มเติมในครอบครัว VACON NXP เดียวกันทั้งหมดแบ่งปันการตั้งค่า A5L0SSB-A1A2000000 กลุ่มที่สมบูรณ์ครอบคลุมการจัดอันดับพลังงานเกินไปต่ำจาก 250 กิโลวัตต์ถึง 400 กิโลวัตต์ (261-416 A ต่อเนื่อง) และการจัดอันดับพลังงานเกินไปสูงจาก 200 กิโลวัตต์ถึ รหัสประเภทที่มีอยู่รวมถึง:

NXP02616-A5L0SSB-A1A2000000, NXP03256-A5L0SSB-A1A2000000

NXP03856-A5L0SSB-A1A2000000, NXP04166-A5L0SSB-A1A2000000

ติดต่อเทคโนโลยีปักกิ่ง Zhongping เพื่อสถานะสินค้าคงคลังและความช่วยเหลือในการเลือกการจัดอันดับที่ดีที่สุดตามข้อมูลป้ายชื่อมอเตอร์ของคุณ
