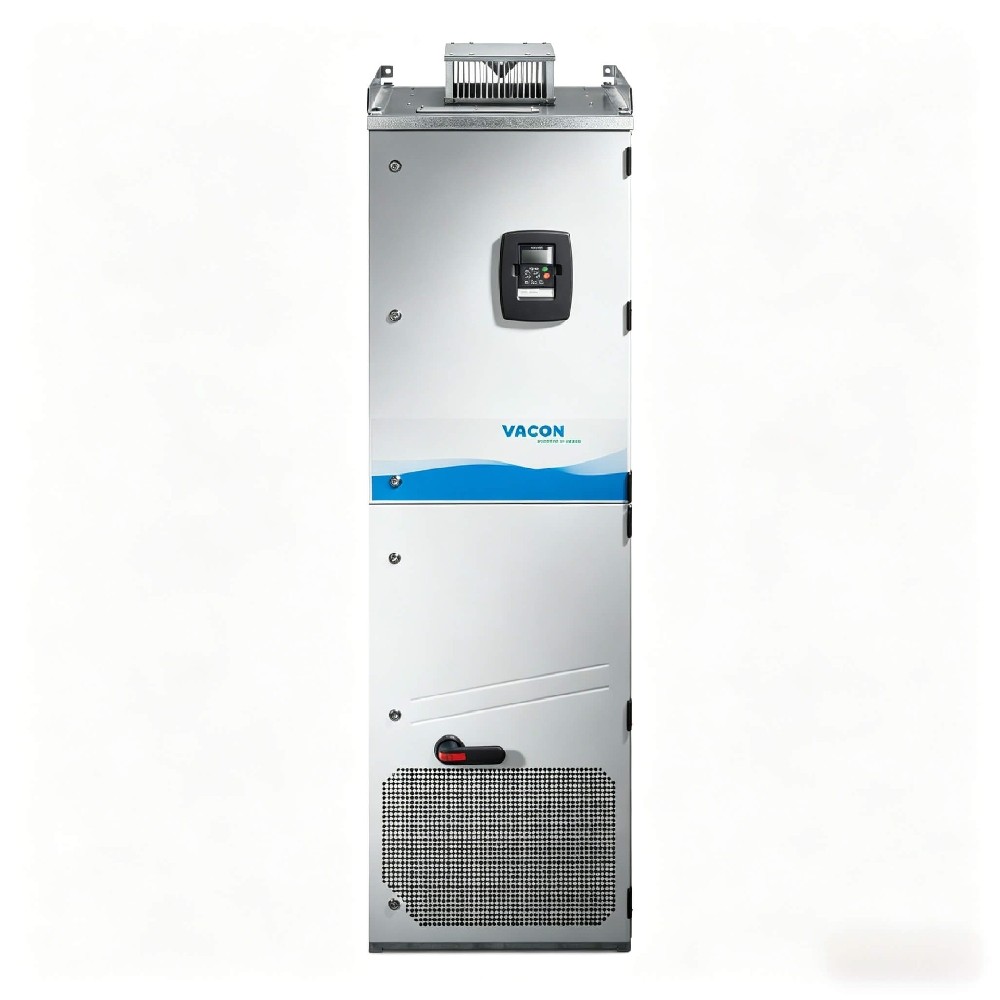

VACON NXP03855-A2L0SSB-A1A2000000 โมดูลอินเวอร์เตอร์ที่ระบายความร้อนด้วยของเหลว 385A สำหรับการควบคุมเวกเตอร์ลูปปิด DC Bus ทั่วไป

VACON NXP03855-A2L0SSB-A1A2000000 เป็นตัวแปลงความถี่ควบคุมเวกเตอร์แบบวงจรปิดจากซีรีส์ VACON NXP การจัดส่งกระแสออก 385 A ที่ 380-500 VAC รองรับการใช้งานมอเตอร์ที่มีภาระเกินไป 200 กิโลวัตต์และภาระเกินไป 160 กิโลวัตต์ ในฐานะโมดูลอินเวอร์เตอร์ที่ระบายความร้อนของเหลวมันใช้การควบคุมเวกเตอร์วงจรปิดด้วยความผิดพลาดความเร็วต่ำกว่า 0.01% และความผิดพลาดแรงบิดต่ำกว่า 2% ให้แรงบิดเต็มที่ความเร็วศูนย์สําหรั

โมดูลอินเวอร์เตอร์ที่ระบายความร้อนของเหลวคืออะไร?

โมดูลอินเวอร์เตอร์ที่ระบายความร้อนด้วยของเหลวเป็นหน่วยขับเคลื่อนอิเล็กทรอนิกส์พลังงานที่ใช้สื่อของเหลวเย็น - โดยทั่วไปคือสารผสมน้ำและไกลโคล - ไหลผ่านอ่างความร้อนที่เฉพาะเพื่อกระจายความร้อนที่ วิธีการทำความเย็นนี้บรรลุอัตราส่วนพลังงานต่อขนาดที่ดีที่สุดในอุตสาหกรรมด้วยน้อยกว่า 0.1% ของพลังงานขับเคลื่อนทั้งหมดที่กระจายไปเป็นความร้อนต่ออากาศรอ เทคโนโลยีที่ช่วยให้การติดตั้งที่กะทัดรัดในห้องปิดผนึก, กำจัดความต้องการของระบบเครื่องปรับอากาศขนาดใหญ่ในห้องไฟฟ้า, และอนุญาตให้การทำงานเกือบเงียบเงียบเนื่องจาก

โมดูลอินเวอร์เตอร์ที่ระบายความร้อนด้วยของเหลวมีให้บริการในรูปแบบรวมถึงหน่วยหน้า, หน่วยอินเวอร์เตอร์ และหน่วยเบรก-ช็อปเปอร์สําหรับระบบบั มีให้บริการในรูปแบบโมดูล IP00 สําหรับการรวมตู้และรุ่นปิด IP54 สําหรับการติดตั้งโดยตรงในสภาพแวดล้อมที่รุนแรงรวมถึงการใช้งานทางทะเล, ทางทะเล และแร่เหมือง VACON

ข้อมูลจำเพาะหลัก

แรงดันไฟฟ้าหลัก: 380-500 VAC (465-800 VDC), 3 เฟส

ความถี่อินพุต: 45-66 Hz

ปัจจุบันออกผลิต: 385 A

พลังงานมอเตอร์ (โหลดเกินต่ำ): 200 กิโลวัตต์ / 300 HP

พลังงานมอเตอร์ (โหลดสูง): 160 กิโลวัตต์

การจัดอันดับห้อง: IP21 / NEMA 1

กรอบติดตั้ง: FR10 / กรอบ 10

แป้นพิมพ์ควบคุม: จอแสดงผลอัลฟาตัวเลข

ระดับการปล่อย EMC: IEC 61800-3, สิ่งแวดล้อม 2

เบรค Chopper: ไม่รวม

การตั้งค่าอินพุต: 6 ชีพจรพร้อมช็อค DC

ตัวเลือกช่อง A: 6DI, DO, 2AI, 1AO, + 10Vr, + 24V

ตัวเลือกช่อง B: 2RO (NO / NC)

ตัวเลือกช่อง C / D / E: ไม่มีคณะกรรมการ (ขยายได้)

โปรโตคอลฟิลด์บัส: ไม่มีการประกอบ (มีช่องขยาย 5 ช่อง)

ความถี่สวิตช์: 1-12 kHz โรงงานค่าเริ่มต้น 3.6 kHz; แนะนําต่ำสุด 1.7 kHz (ห่วงเปิด), 2.5 kHz (ห่วงปิด), สูงสุด 3.6 kHz สำหรับ DriveSynch ขนาน

ความถี่ผลิต: 0-320 Hz (มาตรฐาน); สูงสุด 7200 Hz (ซอฟต์แวร์พิเศษ)

ความละเอียดความถี่: 0.01 Hz

วิธีการควบคุม:U / f,การควบคุมเวกเตอร์แบบไม่มีเซนเซอร์แบบเปิด,การควบคุมเวกเตอร์แบบปิด

ข้อผิดพลาดความเร็วห่วงปิด: amp; lt;0.01%

ความผิดพลาดแรงบิดลูปปิด: amp; <2%

ความสามารถของแรงบิดเต็ม: มีให้เลือกลงถึงความเร็วศูนย์

น้ำหนักรวม: 341 กิโลกรัม

น้ำหนักสุทธิ: 340 กิโลกรัม

ขนาด (W x H x D): 595 มม. × 2018 มม. × 602 มม.

ไฮไลท์ทางเทคนิค

การควบคุมเวกเตอร์วงจรปิดบรรลุความแม่นยำในการควบคุมความเร็วต่ำกว่า 0.01% แพลตฟอร์ม NXP ประมวลผลความคิดเห็นของเครื่องเข้ารหัสจากเครื่องเข้ารหัสชีพจรเพิ่มขึ้นและเครื่องเข้ารหัสแน่นอน เพื่อรักษาการติดตามตำแหน่งโรเตอร์ที่แม่นยำในช่วง นี้ช่วยลดความจําเป็นในการยึดเบรคช่วยในการใช้งานยกแนวตั้งที่ต้องรักษาตำแหน่งภาระอยู่ที่หยุด

บอร์ดควบคุม NXP ประกอบด้วยช่องขยายแบบบูรณาการ 5 ช่องสําหรับ I/O, fieldbus และบัตรความปลอดภัยที่ใช้งาน การตั้งค่า I / O มาตรฐานให้อินพุตดิจิตอล 6 อินพุตดิจิตอล 2 อินพุตแอนาล็อกและอินพุตแอนาล็อก 1 อินพุตพร้อมตัวเลือกบัสสนามรวมถึง PROFIBUS DP, PROFINET, EtherCAT, CANopen, Modbus / TCP และ Ethernet คำถามการเลือกที่พบบ่อยคือ "โปรโตคอลบัสสนามใดที่ VACON NXP03855 รองรับ?" หน่วยฐานจัดส่งด้วยช่องตัวเลือกที่ไม่มีประชากรที่ตำแหน่ง C, D และ E ที่ช่วยให้ผู้ใช้สามารถติดตั้งบอร์ดสื่อสาร

ฟังก์ชัน Safe Torque Off (STO) และ Safe Stop 1 (SS1) ที่ใช้ชิปได้รับการบูรณาการเป็นมาตรฐาน ฟังก์ชั่น STO ที่สอดคล้องกับ EN ISO 13849-1 ลบพลังงานที่สร้างแรงบิดจากมอเตอร์โดยไม่ต้องติดต่อภายนอกหรือตัดกลการต่อ การป้อนเทอร์มิสตอร์ที่ได้รับการรับรอง ATEX มีให้บริการสําหรับการควบคุมมอเตอร์ที่ติดตั้งในบรรยากาศที่อาจระเบิดตามคำสั่ง 2014/34/EU

แผงวงจรทั้งหมดได้รับการเคลือบที่สอดคล้องกับเป็นการปฏิบัติการผลิตมาตรฐาน การรักษาป้องกันนี้ป้องกันการดูดซึมความชื้นและการโจมตีก๊าซที่กัดกร่อนต่อร่องรอย PCB ขยายอายุการใช้งานในสภาพแวดล้อมที่มีความชื้นสูง, สเปรย์เกลือ, หรือการสัมผัสกับไอเคมี - เงื่อนไขที่พ

เทคโนโลยีการขนาน DriveSynch ทําให้หน่วย NXP หลายอย่างสามารถแบ่งปันกระแสโหลดเมื่อขับเคลื่อนมอเตอร์ขนาดใหญ่เดียว วิธีการแบบโมดูลนี้กระจายพลังงานผ่านโมดูลขับเคลื่อนอิสระ เพิ่มความซ้อนของระบบ เพราะความล้มเหลวของหน่วยหนึ่งไม่ได้หยุดรถขับเคลื่อนทั้งหมด ความสามารถในการขยายพลังงานมอเตอร์ถึง 5 เมกะวัตต์ผ่านการตั้งค่าหน่วยขนาน

การใช้งาน

การควบคุมเครนและยกอุตสาหกรรม: ให้แรงบิดเต็มที่ความเร็วศูนย์ด้วยการควบคุมเวกเตอร์วงจรปิดและข้อเข้ารหัสให้สามารถจับโหลดได้โดยไม่ต้องเบรคกลในระหว่างการวาง ความผิดพลาดแรงบิดที่ต่ำกว่า 2% และความผิดพลาดความเร็วต่ำกว่า 0.01% ให้แน่ใจว่าการเร่งและช้าลงของภาระที่ระงับในเครนโรงงานเหล็ก, gantries การจัดการภาชนะและเครนโรงเรือ

ขับเคลื่อนและเครื่องขับเคลื่อนทางทะเล: ให้ผลิตอย่างต่อเนื่อง 385 A สําหรับเครื่องขับเคลื่อนทางอาซิมูทและมอเตอร์ขับเคลื่อนหลักในเรือตำแหน่งแบบไดนามิก รูปแบบปิด IP21 และ IP54 ทนต่อบรรยากาศและการสั่นสะเทือนที่มีเกลือ ในขณะที่ PCBs ที่เคลือบตามความเหมาะสมทนต่อกระแสติดตามที่เกิดจากความชื้นที่ทําให้เกิดความล้มเหลวก่อนเวลาในไดรฟ์ที่

ระบบ Winch และ mooring: รองรับการดําเนินงานที่มีภาระต่ำ 200 กิโลวัตต์สําหรับ winches จัดการยึด, winches ดึงและ capstans ที่ยึดบนเรือจัดหาทางทะเล การควบคุมวงจรปิดรักษาความตึงเครียดสายคงที่ภายใต้เงื่อนไขการโหลดที่แตกต่างกันสําคัญสําหรับการวางสายเคเบิลใต้ทะเลและการดำเนิ

ระบบขับเคลื่อนคอมเพรสเซอร์: ควบคุมคอมเพรสเซอร์แรงเหวี่ยงและสกรูที่มีความเสียหายสูงด้วยการเร่ง / การเร่งการช้าลงที่สามารถเขียนโปรแกรมได้จาก 0.1 ถึง 3000 วินาทีป้องกันสภาพการเกินไฟในระหว่าง

การใช้งานบนม้านั่งทําทดสอบและไดนาโมเมตร: ใช้งานเป็นการขับเคลื่อนมอเตอร์โหลดหรือการควบคุมตัวเคลื่อนไหวหลักในเซลล์ทดสอบเครื่องยนต์และไดนาโมเมตร การควบคุมเวกเตอร์วงจรปิดที่ใช้เครื่องเข้ารหัสให้การควบคุมความเร็วและแรงบิดที่แม่นยำสําหรับวงจรทดสอบที่สามารถซ้ำได้ด้วยความถี่การเปลี่ยนที่สามารถตั้งค่าตั้งแต่ 1 ถึง 12 kHz เพื่อสมด

เครื่องอัดรีดและการจัดการเว็บอย่างต่อเนื่อง: ให้การซิงค์รอนความเร็วที่แม่นยำระหว่างส่วนขับเคลื่อนหลายส่วนในสายการอัดพลาสติกและเครื่องจักรแ ความสามารถในการขนาน DriveSynch ทําให้สามารถขยายพลังงานทั้งหมดได้โดยไม่ต้องเปลี่ยนฮาร์ดแวร์ไดรฟ์ที่มีอยู่

คู่มือการเลือก

เหมาะสำหรับการใช้งานควบคุมมอเตอร์ที่ต้องการการควบคุมเวกเตอร์วงจรปิดโดยใช้เครื่องเข้ารหัสที่มีความแม่นยำในการควบคุมความเร็วต่ำกว่า 0.01% และแรงบิดเต็มที่หย

เหมาะสำหรับเครือข่ายการจัดหาสามเฟส 380-500 VAC ที่ต้องการพลังงานมอเตอร์ 200 กิโลวัตต์ (ภาระเกินไปต่ำ) หรือ 160 กิโลวัตต์ (ภาระเกินไปสูง)

เข้ากันได้กับ PLC และสถาปัตยกรรมอัตโนมัติที่ต้องการการเชื่อมต่อ PROFIBUS, PROFINET, EtherCAT, CANopen หรือ Modbus / TCP ผ่านบอร์ดตัวเลือกปลั๊กอิน

เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมหนักที่มี PCB เคลือบที่สอดคล้องกับฟังก์ชั่นความปลอดภัย STO เป็นข้อกำหนดที่บังคับ

ไม่แนะนําสําหรับการใช้งานแรงดันไฟฟ้า 690 VAC เลือกหน่วย 690 V NXP (ชั้นแรงดัน NX_6) ที่ได้รับการจัดอันดับสําหรับแหล่งจ่าย 525-690 VAC แทน

ไม่เหมาะสำหรับการติดตั้งพลังงานเข้าเฟสเดียว หน่วยนี้ต้องการแหล่งจ่ายไฟสามเฟส 380-500 VAC

ไม่ใช่ทางเลือกที่เหมาะสมเมื่อการใช้งานต้องการระบายความร้อนของเหลวแทนที่จะระบายความร้อนด้วยอากาศ รหัสรุ่น A2L0SSB ระบุการระบายความร้อนทางอากาศมาตรฐาน (การปรับเปลี่ยนเครื่องกล "S"); สำหรับตัวแปรที่ระบายความร้อนด้วยของเหลวระบุการปรับเปลี่ยนเครื่องกล "W" เช่น NXP03855-A0T0NWG-A1A2000000 (กรอบ CH61 ระบายความร้อนด้วยของเหลว, น้ำหนักสุทธิ IP00,55 กก.)

คำถามที่พบบ่อย

1. เวลาจัดส่งหรือเวลานําสําหรับ NXP03855-A2L0SSB-A1A2000000 คืออะไร?

เวลานำมาตรฐานของผู้ผลิตคือ 4 ถึง 6 สัปดาห์สําหรับการตั้งค่าที่สร้างขึ้นโรงงาน ผู้จัดจำหน่ายที่ได้รับอนุญาตพร้อมจัดส่งสินค้าในท้องถิ่นภายใน 3 ถึง 5 วันทำการ

2. VACON NXP03855-A2L0SSB-A1A2000000 มีในสต็อกหรือไม่?

เรารักษาสินค้าคลังของ NXP03855-A2L0SSB-A1A2000000 ที่ Beijing Zhongping Technology เพื่อการตอบสนองอย่างรวดเร็ว ระดับสต็อกของผู้จัดจำหน่ายทั่วโลกเกิน 500 หน่วยในไตรมาสที่ 2 ปี 2026

3. ขนาดและน้ำหนักของ NXP03855 คืออะไร?

หน่วยวัดความกว้าง 595 มม. สูง 2018 มม. และลึก 602 มม. น้ำหนักสุทธิคือ 340 กิโลกรัมและน้ำหนักรวมบรรจุคือ 341 กิโลกรัมการติดตั้งกรอบคือ Frame 10 (FR10) สําหรับการวางแผนการวางแผงแผงให้แน่ใจว่าความล้างขั้นต่ำ 200 มม. เหนือและต่ำกว่าหน่วยสำหรับการไหลของอากาศ

4. NXP03855-A2L0SSB มีการรับรองอะไร?

หน่วยมีการอนุมัติ CE การอนุมัติ UL การอนุมัติ RCM การอนุมัติ KC เกาหลี การอนุมัติ EAC และการอนุมัติของยูเครน การปฏิบัติตาม EMC ได้รับการรับรองตาม IEC 61800-3, สิ่งแวดล้อม 2 (เครือข่ายอุตสาหกรรม) การปิดแรงบิดปลอดภัยสอดคล้องกับ EN ISO 13849-1

5. ค่าใช้จ่าย NXP03855-A2L0SSB เท่าไหร่และช่วงราคาคืออะไร?

NXP03855-A2L0SSB-A1A2000000 มีช่วงตั้งแต่ 18,000 ถึง 32,000 USD ขึ้นอยู่กับการกำหนดค่า ปริมาณ และช่องจําหน่าย ราคาผันผวนเนื่องจากอัตราแลกเปลี่ยน ภาษี และการปรับโรงงาน สำหรับใบเสนอราคาที่ถูกต้องติดต่อเทคโนโลยีปักกิ่ง Zhongping โดยตรง

6. มีเงื่อนไขการชำระเงินและการรับประกันอะไร?

เราให้การรับประกัน 2 ปีต่อการผลิตข้อบกพร่อง (รหัสรับประกัน + WT01,12/18 เดือนรับประกันโรงงานมาตรฐานพร้อมความคุ้มครองที่ขยาย) เรายอมรับการโอนโดยธนาคาร (T / T) และบัตรเครดิตใหญ่ สำหรับบัญชีบริษัทที่มีคุณสมบัติ Beijing Zhongping Technology ให้เงื่อนไขการชำระเงินสุทธิ 30 ครั้งเมื่ออนุมัติเครดิต

7. NXP03855 สามารถจัดการกับแรงดันไฟฟ้าเข้า 690 โวลต์หรือ 480 โวลต์เฟสเดียวได้หรือไม่?

NXP03855 ทํางานบน 380-500 VAC สามเฟสเท่านั้น มันไม่รองรับ 690 VAC (เลือกหน่วยคลาสแรงดันไฟฟ้า NX_6 แทน) หรืออินพุตเฟสเดียว ช่วงแรงดันบัส DC คือ 465-800 VDC

8. ฉันจะเลือกตัวเลือกบัสสนามอย่างไรและโปรโตคอลการสื่อสารที่มีอยู่สำหรับ NXP คืออะไร?

หน่วยฐานมีสามช่องขยายที่ไม่มีประชากร (C, D, E) บอร์ดตัวเลือกบัสสนามที่มีอยู่รวมถึง PROFIBUS DP, PROFINET, EtherCAT, CANopen, Modbus / TCP และ Ethernet / IP เราสต็อกบอร์ดตัวเลือก fieldbus และติดตั้งก่อนจัดส่ง ติดต่อ Beijing Zhongping Technology เพื่อระบุโปรโตคอลของคุณระหว่างการสั่งซื้อ

9. ความจุของ chopper เบรกและความสามารถในการเบรกแบบไดนามิกของ NXP03855 คืออะไร?

NXP03855-A2L0SSB ได้รับการตั้งค่าโดยไม่มีเครื่องตัดเบรกภายใน (รหัสเบรกตัดเบรก "0"). สําหรับการใช้งานเบรกแบบฟื้นฟูเราให้บริการโมดูล chopper เบรกภายนอกและธนาคารต้านทานขนาดตามวงจรหน้าที่การใช้งาน แนวคิดการขนาน DriveSynch รองรับหน่วย front-end ที่สามารถฟื้นฟูได้สําหรับระบบบัส DC ทั่วไปที่พลังงานเบรกถูกส่งกลับไปยังระบบหลัก

10. นโยบายการคืนคืออะไรและชิ้นส่วนอะไหล่และบริการซ่อมแซมถูกจัดการอย่างไร?

เราให้การรับประกันโรงงาน 2 ปี ด้วยการซ่อมแซมที่ดำเนินการโดยศูนย์บริการที่ได้รับอนุญาต การคืนต้องได้รับอนุญาตล่วงหน้า Beijing Zhongping Technology ประมวลผลคำขอ RMA ภายใน 48 ชั่วโมงทํางาน สําหรับศุลกากรและการนําเข้ารหัส HTSUS คือ 8504.40.6012 และการจัดประเภท ECCN คือ EAR99 การจัดส่งระหว่างประเทศถูกส่งภายใต้ Incoterms CPT (การขนส่งจ่ายไป) พร้อมภาษีและภาษี VAT / ภาษีที่เกี่ยวข้องที่ผู้ซ

นอกจาก NXP03855-A2L0SSB รายละเอียดข้างต้น เราจัดหาเครื่องแปลงความถี่ที่ระบายความร้อนด้วยอากาศ NXP ที่สมบูรณ์ภายในกรอบกลนี้ ซีรีส์ครอบคลุมการจัดอันดับพลังงานเกินไปต่ำจาก 200 กิโลวัตต์ถึง 400 กิโลวัตต์ด้วยกระแสออกอย่างต่อเนื่องจาก 385 A ถึง 730 A ในขณะที่การจัดอันดับพลังงานเกินไปสูงครอบคลุม 160 กิโลวัตต์ถึง 355 กิโลวัตต์ด้วยกระแสออกอย่างต่อเนื่องจาก 300 A ถึง 650 A รุ่นเพิ่มเติมที่เราสต็อกและสนับสนุนรวมถึง NXP04605-A2L0SSB-A1A2000000
