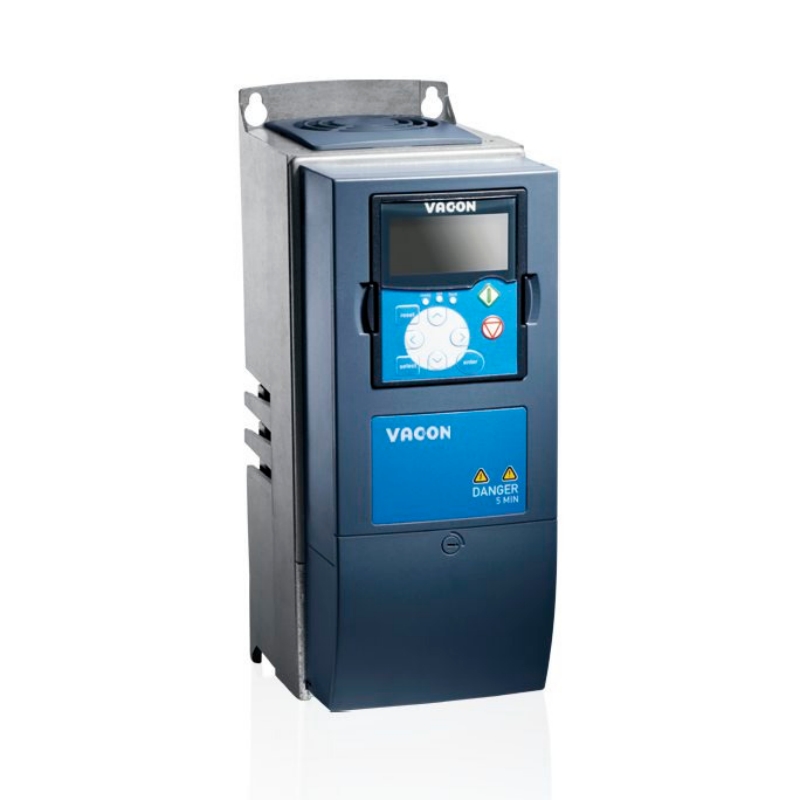

Vacon NXS00055-A2H1SSV-A1A2000000 ไดรฟ์ความถี่ตัวแปรสามเฟส 5.6A 2.2kW IP21 สำหรับเครื่องแปลงความถี่อุตสาหกรรม

VACON NXS00055-A2H1SSV-A1A2000000 เป็นไดรฟ์ความถี่ตัวแปง 3 เฟสจากซีรีส์ NXS ที่ทํางานเป็นตัวแปลงความถี่อุตสาหกรรมสําหรับการควบคุมมอเตอร์ AC มาตรฐาน ด้วยการจัดอันดับพลังงานมอเตอร์ที่มีภาระเกินไปต่ำ 2.2 กิโลวัตต์และภาระเกินไปสูง 1.5 กิโลวัตต์ที่ 380-500 VAC มันให้กระแสออกอย่างต่อเนื่อง 5.6 A เหมาะสำหรับการขับเคลื่อนปั๊มการควบคุมพัดลม ระบบลำเลียงและการใช้งานผสมในอัตโนมัติอุตสาหกรรมทั่วไป

ไดรฟ์ความถี่ตัวแปง 3 เฟสคืออะไร?

ไดรฟ์ความถี่ตัวแปง 3 เฟส เป็นอุปกรณ์แปลงพลังงานที่แก้ไขพลังงานสามเฟส AC ที่มีความถี่คงที่เป็น DC และจากนั้นปรับมันเป็นแรงดันไฟฟ้าแปง AC ที่มีความถี่ตัวแปงเพื่ มันควบคุมความเร็วในการหมุนและแรงบิดของมอเตอร์อินเดคชั่นสามเฟสหรือมอเตอร์แม่เหล็กถาวร โดยการปรับความถี่และแรงดันไฟฟ้าเอาต์พุตตามอัลกอริทึมควบคุม V / Hz หร

เครื่องแปลงความถี่อุตสาหกรรมถูกจัดประเภทโดยวิธีการควบคุม scalar (V / Hz), เวกเตอร์วงจรเปิดและเวกเตอร์วงจรปิดและโดยโทโพโลยีพลังงานรวมถึงเครื่องแก้ไดโอด 6 ชีวิตชีวิตชีวิตชีวิตชีวิต VACON NXS00055-A2H1SSV-A1A2000000 เป็นเครื่องแปลงความถี่อุตสาหกรรมที่ติดตั้งผนังและระบายความร้อนด้วยอากาศที่ใช้การควบคุมเวกเตอร์ที่ไม่มีเซ็นเซอร์ด้วยเครื่องตัดเบรกแบบบูรณาการ และตัวแก้ไดโอด 6 พัล

ข้อมูลจำเพาะหลัก

ชุดสินค้า: VACON NXS

ประเภทสินค้า: ติดตั้งผนังตัวแปลงความถี่ที่ระบายความร้อนด้วยอากาศ (มาตรฐาน)

ขนาดกรอบ: FR04

แรงดันไฟฟ้าหลัก: 380-500 VAC (3 เฟส, 50/60 Hz)

ช่วงแรงดันไฟฟ้า DC Bus: 465-800 VDC

ปัจจุบันอัตราการผลิต (โหลดเกินต่ำ 110%): 5.6 A

ปัจจุบันอัตราการผลิต (โหลดสูง 150%): 4.3 A

ปัจจุบันออกสูงสุด: 8.6 A

พลังงานมอเตอร์ (โหลดเกินต่ำ 110%): 2.2 กิโลวัตต์

พลังงานมอเตอร์ (โหลดสูง 150%): 1.5 กิโลวัตต์

ความสามารถในการโหลดเกินไป: 110% เป็นเวลา 1 นาทีทุก 10 นาที / 150% เป็นเวลา 1 นาทีทุก 10 นาที

ช่วงความถี่เอาท์พุต: 0-320 Hz

ความถี่สวิตช์: ปรับได้ถึง 16 kHz

วิธีการควบคุม: การควบคุมเวกเตอร์แบบไม่มีเซนเซอร์ (Open Loop)

แรงบิดเริ่มต้น: แอมป์ gt; 200% ของแรงบิดที่ได้รับการจัดอันดับ

ความผิดพลาดความเร็วในสถานะคงที่: amp; <1%

เวลา Ramp (เร่ง / ลดความเร็ว): 0-3000 วินาที

เบรก: คอปเปอร์เบรกแบบบูรณาการ (เบรก DC: 30% ของ Tn โดยไม่มีตัวต้านทานภายนอก)

การจัดอันดับห้อง: IP21 / NEMA 1

ระดับการปล่อย EMC: หมวดหมู่ C / H (ตาม IEC 61800-3)

อุณหภูมิการทำงานบรรยากาศ: -10 ° C ถึง 50 ° C

อุณหภูมิการเก็บ: -40 ° C ถึง 70 ° C

ความชื้นสัมพันธ์: 0-95% RH, ไม่ควบคุม

ความสูง: 0-1000 เมตร (ลดลงสูงกว่า 1000 เมตร)

แป้นพิมพ์ควบคุม: จอแสดงผลอัลฟา-ตัวเลข (ถอดออกได้)

I / O พื้นฐาน (ช่อง A): 6 × DI, 2 × AI, 1 × AO, 1 × DO, + 10 Vref, + 24 V ออก

รีเลย์เอาท์พุต (ช่อง B): 2 × RO (NO / NC ปรับแต่งได้)

ช่องขยาย: 3 (ช่อง C, D, E; เข้ากันได้กับ fieldbus, I / O และ encoder ตัวเลือกบอร์ด)

ตัวเลือกบัสสนาม (ผ่านช่องขยาย): Modbus RTU, Profibus DP, CANopen, DeviceNet, Modbus / TCP

ขนาด (W × H × D): 128 มม. × 292 มม. × 190 มม.

น้ำหนักสุทธิ: 5 กิโลกรัม

น้ำหนักรวม: 6 กก.

ประเภทการติดตั้ง: ติดตั้งผนังผ่านสกรู M5

การอนุมัติ: CE, UL, RCM, KC, EAC

การรับประกัน: 12 เดือนตั้งแต่การจัดส่งหรือ 18 เดือนตั้งแต่การจัดส่ง

มาตรฐานที่ใช้ได้: IEC 61800-3 (EMC), IEC 61800-5-1 (ความปลอดภัย), IEC 60721-3-3 (สิ่งแวดล้อม)

ไฮไลท์ทางเทคนิค

การควบคุมเวกเตอร์โดยไม่มีเซนเซอร์ให้แรงบิดเริ่มต้นสูงโดยไม่ต้องให้ความคิดเห็นของเครื่องเข้ารหัส ไดรฟ์คำนวณการไหลของมอเตอร์และแรงบิดจากกระแสเฟสที่วัดและแรงดันบัส DC บรรลุแรงบิดเริ่มต้นมากกว่า 200% ของแรงบิดที่กำหนด ด้วยความผิดพลาดความเร็วในสถานะคงที่ต่ำกว

ช็อค DC แบบบูรณาการลดการบิดเบือนของฮาร์โมนิกที่อินเตอร์เฟซไฟฟ้า การบิดบิดภายในภายในโทโพล็อการีฟฟิเจอร์ 6 พัลส์ลดการบิดเบือนของกระแสฮาร์โมนิกทั้งหมดด้านเส้น (THDi) และยืดอายุการใช้งานของตัวเก็บประจุการเชื่อมโยง DC โดยการเรีย

เครื่องตัดเบรคแบบบูรณาการ ทําให้เกิดการเบรคแบบไดนามิกบนช่องทรานซิสเตอร์เดียว คอปเปอร์ในตัวรองรับการเชื่อมต่อตัวต้านทานเบรกภายนอกสําหรับการใช้งานที่ต้องการการชะลอตัวที่ควบคุมของโหลดที่มีความเสียหายสูง ฟังก์ชันเบรค DC ให้แรงบิดของมอเตอร์สูงสุด 30% โดยไม่มีตัวต้านทานภายนอก

สถาปัตยกรรม I/O และ fieldbus ที่สามารถขยายได้รองรับสล็อตบอร์ดตัวเลือกห้า ไดรฟ์ประกอบด้วยสองบอร์ด I / O พื้นฐาน (ช่อง A และ B) และสามช่องตัวเลือกที่เปิด (C, D, E) โปรโตคอลบัสสนามที่รองรับรวมถึง Profibus DP, CANopen, DeviceNet, Modbus RTU และ Modbus / TCP ที่ช่วยให้การบูรณาการเข้าสู่เครือข่ายอัตโนมัติโรงงานหลักทั้งหมด

การใช้งาน

การควบคุมปั๊มในระบบน้ำและเสีย: ให้การควบคุมความเร็วที่แปรแปรสําหรับปั๊มแรงเหวี่ยง ตัวควบคุม PID แบบบูรณาการและฟังก์ชั่นการควบคุมพัดลม (PFC) สําหรับปั๊ม 1-5 ปั๊มลดการใช้พลังงานสูงสุด 50% เมื่อเทียบกับการควบคุมก๊าซความเร็วคงที่ในส

การจัดการพัดลมและเครื่องเป่า HVAC: ขับเคลื่อนพัดลมจัดหาและกลับพัดลมหอความเย็นและเครื่องเป่าไอเสีย การตั้งค่า I/O ของไดรฟ์รองรับการตอบสนองอุณหภูมิและความดันสำหรับอัตโนมัติอาคารแบบวงจรปิด เสียงเสียงต่ำจากความถี่เปลี่ยนสูง (ถึง 16 kHz) เหมาะกับพื้นที่ที่ใช้งาน

ระบบลำเลียงสำหรับการจัดการวัสดุ: ควบคุมความเร็วของสายพานสำหรับการสะสมดัชนีและการรวมฟังก์ชัน โหมดเวกเตอร์ที่ไม่มีเซ็นเซอร์รักษาแรงบิดที่คงที่ที่ความเร็วต่ำลงถึง 5% ของความเร็วฐานรองรับการตั้งตำแหน่งที่แม่นยำโดยไม่มีเครื่องเข้

เครื่องผสมและเครื่องกระตุ้นในอุตสาหกรรมกระบวนการ: พลังงานการใช้งานผสมแรงบิดคงที่ ความสามารถในการเริ่มต้นสูง (มากกว่า 200%) เอาชนะแรงเสียดทานของสารละลายและสื่อหนืดโดยไม่ต้องมีขนาดมากเกินไป

แกนเครื่องมือเครื่องจักรและแกนป้อน: จัดหาเอาท์พุตความเร็วที่แปรสําหรับเครื่องกลึงเครื่องบดและแกนบด ช่วงเอาท์พุต 0-320 Hz ขยายเหนือจากการจัดอันดับมอเตอร์มาตรฐาน 50/60 Hz สําหรับการดําเนินการเครื่องจักรความเร็วสูง

เครนและยกข้าม / การเคลื่อนไหวรถเข็น: ใช้มอเตอร์ข้ามและเดินทางยาว เครื่องตัดเบรกแบบบูรณาการจัดการพลังงานภาระการซ่อมแซมในระหว่างการลดลง ขจัดความจําเป็นต้องมีหน่วยเบรกภายนอก

คู่มือการเลือก

การใช้งานที่เหมาะสม:

มอเตอร์เหนี่ยวนำกรงหกรงสูงสุด 2.2 กิโลวัตต์ (LO) หรือ 1.5 กิโลวัตต์ (HO) บนแหล่งจ่ายสามเฟส 380-500 VAC ต้องการประสิทธิภาพเวกเตอร์ที่ไม่มีเซนเซอร์มาตรฐานและติดตั้ง IP21

ปั๊มแรงบิดและพัดลมที่แปรได้รับประโยชน์จากตัวควบคุม PID ในตัวและฟังก์ชั่นหลายปั๊ม (สูงสุด 5 ปั๊ม) โดยไม่ต้องแทรกแซง PLC ภายนอก

โหลดที่มีความเชื่อถือสูงเช่น เครื่องหว่างกลาง, พัดลมขนาดใหญ่ และเครื่องจักรที่ใช้ล้อเลื่อนที่เครื่องตัดเบรกแบบบูรณาการสนับสนุนการเชื่อมต่อต้านทานภายนอกส

สถาปัตยกรรมระบบที่ต้องการการเชื่อมต่อฟิลดบัส - สามช่องขยายเปิดรองรับแผงตัวเลือก Profibus DP, CANopen, DeviceNet, Modbus RTU หรือ Modbus / TCP

ไม่แนะนำสำหรับ:

มอเตอร์ที่ต้องการกระแสกำหนด ที่เกิน 5.6 A (LO) หรือ 4.3 A (HO) ของไดรฟ์ เลือก NXS00075-A2H1SSV ((7.6 A LO,3 kW) หรือขนาดกรอบใหญ่กว่า

แหล่งจ่ายไฟฟ้าเฟสเดียว ไดรฟ์นี้ต้องการอินพุตสามเฟส 380-500 VAC สำหรับเฟสเดียว 230 VAC ใช้ไดรฟ์จาก VACON 20 หรือ VACON 100 ซีรีส์

การใช้งานที่ต้องการการป้องกันฝุ่นและสเปรย์ IP54 / NEMA 12 เลือก NXS00055-A5H1SSS-A1A2000000 ซึ่งให้คะแนนไฟฟ้าที่เหมือนกันในกล่อง IP54

เครือข่ายการจัดหา 690 VAC ชั้นแรงดัน 500 โวลต์ได้รับการจัดอันดับสําหรับ 380-500 VAC สำหรับสายไฟ 525-690 VAC ใช้รูปแบบที่เข้ารหัสด้วยชั้นแรงดัน "6" ในรูปแบบที่กำหนด (เช่น NXS00055-A2L0SSV)

คำถามที่พบบ่อย

1. ขนาดน้ำหนักสุทธิและน้ำหนักรวมของ VACON NXS00055-A2H1SSV-A1A2000000 คืออะไร?

NXS00055-A2H1SSV-A1A2000000 มีขนาดกว้าง 128 มม. สูง 292 มม. และลึก 190 มม. น้ำหนักสุทธิคือ 5 กิโลกรัมและน้ำหนักรวมรวมบรรจุภัณฑ์คือ 6 กิโลกรัมต่อแผ่นข้อมูลผู้ผลิต

2. เวลาจัดส่งและเวลานำสำหรับ VACON NXS00055-A2H1SSV-A1A2000000 คืออะไร?

เวลานำโรงงานมาตรฐานคือ 4 สัปดาห์ เราส่งหน่วยที่มีในสต็อกจาก Beijing Zhongping Technology ภายใน 1 ถึง 3 วันทำการหลังจากยืนยันการสั่งซื้อ

3. VACON NXS00055-A2H1SSV-A1A2000000 มีในสต็อกและสามารถจัดส่งในวันเดียวกันได้หรือไม่?

เรารักษาสินค้าคลังของ NXS00055-A2H1SSV-A1A2000000 ในคลังสินค้าของเรา ติดต่อ Beijing Zhongping Technology เพื่อยืนยันปริมาณสต็อกที่มีอยู่สําหรับการตั้งค่าเฉพาะนี้

4. ซีรีส์ VACON NXS มีการรับรองและอนุมัติอะไร?

NXS00055-A2H1SSV-A1A2000000 มีเครื่องหมาย CE (สหภาพยุโรป) การอนุมัติ UL (สหรัฐอเมริกาและแคนาดา) การอนุมัติ RCM (ออสเตรเลียและนิวซีแลนด์) การอนุมัติ KC (เกาหลี) และการอนุมัติ EAC ( มันเป็นไปตาม IEC 61800-3 สําหรับการปล่อย EMC หมวดหมู่ C / H และ IEC 61800-5-1 สําหรับความปลอดภัยในการทํางาน

5. VACON NXS00055-A2H1SSV-A1A2000000 มีค่าใช้จ่ายเท่าไหร่และช่วงราคาทั่วไปคืออะไร?

VACON NXS00055-A2H1SSV-A1A2000000 โดยทั่วไปจะตั้งแต่ 1,200 ถึง 2,000 ดอลลาร์สหรัฐต่อหน่วยขึ้นอยู่กับปริมาณการตั้งค่าและช่องทางการจําหน่ายในภูมิภาค ราคาผันผวนเนื่องจากอัตราแลกเปลี่ยน ภาษี และการปรับโรงงาน สำหรับใบเสนอราคาที่ถูกต้องติดต่อเทคโนโลยีปักกิ่ง Zhongping โดยตรง

6. คุณยอมรับเงื่อนไขการชำระเงินและวิธีการชำระเงินสำหรับคำสั่งซื้อขับรถ VACON?

เรายอมรับการโอนเงินทางธนาคาร (T / T) ในดอลลาร์สหรัฐอเมริกา, ยูโรและCNY รวมถึงจดหมายเครดิต (L / C) สําหรับการสั่งซื้อเกิน $ 10,000 สำหรับลูกค้าซ้ำที่มีคุณสมบัติ Beijing Zhongping Technology ให้เงื่อนไข

7. ฉันจะติดตั้ง VACON NXS00055-A2H1SSV-A1A2000000 ได้อย่างไรและต้องมีการอนุญาตติดตั้งอะไร?

ติดตั้งผนังไดรฟ์โดยตรงผ่านสกรู M5 บนพื้นผิวแนวตั้งปราศจากการสั่นสะเทือน รักษาระยะทาง 100 มม. เหนือและด้านล่างของไดรฟ์ และ 50 มม. ในแต่ละด้านเพื่อการไหลของอากาศที่เพียงพอ ช่วงอุณหภูมิการทำงานรอบ ๆ คือ -10 ° C ถึง 50 ° C โดยไม่มีการลดลงสูงสุด 1000 เมตร

8. นโยบายการคืนระยะการรับประกันและบริการหลังการขายสำหรับ VACON NXS00055-A2H1SSV คืออะไร?

เราให้การรับประกันมาตรฐานโรงงาน 12 เดือนตั้งแต่การจัดส่งหรือ 18 เดือนตั้งแต่การจัดส่งตามที่หมดอายุก่อน การคืนต้องได้รับอนุญาตล่วงหน้า Beijing Zhongping Technology ประมวลผลคำขอ RMA ภายใน 48 ชั่วโมงทํางานหลังจากได้รับ เรามีสต็อกอะไหล่รวมถึงบอร์ดควบคุมพัดลมระบายความร้อนและแป้นพิมพ์เพื่อการสนับสนุนหลังการขายฉุกเฉิน

9. ฉันจะเปลี่ยนรุ่นไดรฟ์ VACON ที่หยุดใช้งานหรือล้าสมัย ได้อย่างไร? สถานะวงจรชีวิตของผลิตภัณฑ์คืออะไร?

NXS00055-A2H1SSV-A1A2000000 เป็นผลิตภัณฑ์ที่ใช้งานอยู่โดยไม่มีแจ้งเตือนการหยุดการวางแผน สําหรับการย้ายระบบจากรุ่น VACON NXS หรือ NXL เก่า Beijing Zhongping Technology ให้ความช่วยเหลือการอ้างอิงและการสนับสนุนการปรับขนาดทางเทคนิคเพื่อเลือกประเภททดแทนที่ถูกต้อง

นอกจากนี้เรายังจัดหาผลิตภัณฑ์อื่น ๆ ในชุดเดียวกับรุ่นนี้โดยเฉพาะรุ่นต่อไปนี้:

หมายเลขรุ่น: NXS00165-A2H1SSV-A1A2000000

หมายเลขรุ่น: NXS00225-A2H1SSV-A1A2000000

หมายเลขรุ่น: NXS00315-A2H1SSV-A1A2000000

หมายเลขรุ่น: NXS00385-A2H1SSV-A1A2000000

หมายเลขรุ่น: NXS00455-A2H1SSV-A1A2000000

หมายเลขรุ่น: NXS00615-A2H1SSV-A1A2000000

หมายเลขรุ่น: NXS00725-A2H0SSV-A1A2000000

หมายเลขรุ่น: NXS00875-A2H0SSV-A1A2000000

หมายเลขรุ่น: NXS01055-A2H0SSV-A1A2000000

หมายเลขรุ่น: NXS01405-A2H0SSV-A1A2000000

หมายเลขรุ่น: NXS01685-A2H0SSV-A1A2000000

หมายเลขรุ่น: NXS02055-A2H0SSV-A1A2000000

หมายเลข: NXS02615-A2H0SSG-A1A2000000

หมายเลขรุ่น: NXS03005-A2H0SSG-A1A2000000

10. ภาษีภาษีศุลกากรและเงื่อนไขการจัดส่งนำเข้าเมื่อนําเข้า VACON NXS00055-A2H1SSV คืออะไร?

รหัส HTSUS ที่ใช้ได้คือ 8504.40.4000 และการจัดประเภท ECCN คือ EAR99 เราจัดส่งคำสั่งซื้อระหว่างประเทศภายใต้ Incoterms CPT (การขนส่งจ่ายไปยัง) ด้วย DAP (จัดส่งที่สถานที่) ที่มีอยู่ ภาษี, ค่าธรรมเนียมศุลกากร, ภาษี VAT, และภาษีประเทศปลายทางใด ๆ ที่เกี่ยวข้องจะต้องจ่ายโดยผู้ซื้อในเวลาการจัดส่ง. Beijing Zhongping Technology ให้บริการใบแจ้งหนี้ทางการค้ารายการบรรจุและใบรับรองแหล่งที่มาเพื่อเร่งการพิธีการศุลกากร
