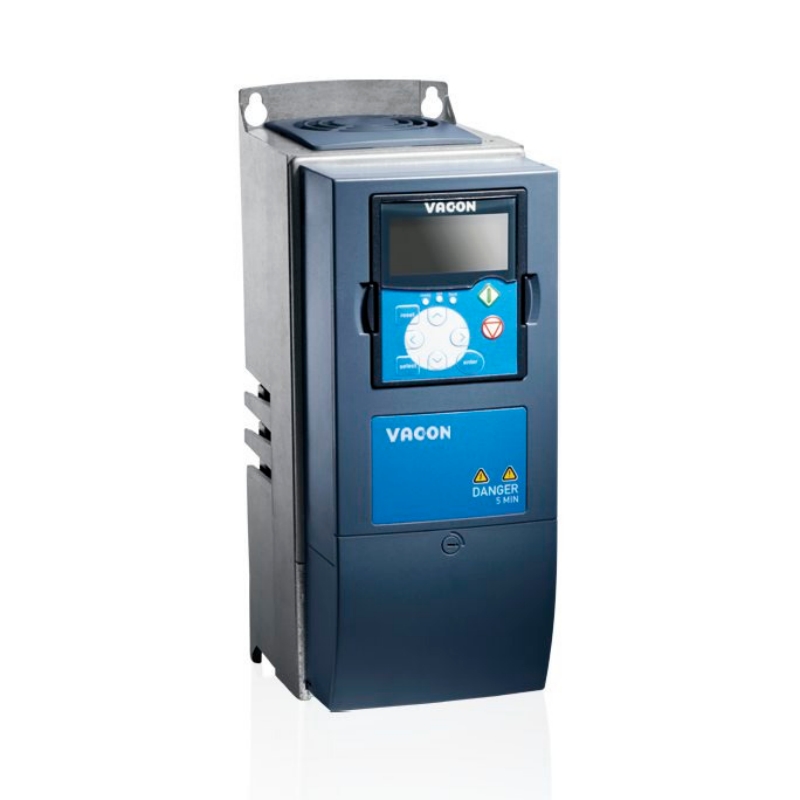

VACON NXS00125 3 เฟส AC วัตถุประสงค์ทั่วไป VFD 12A 5.5kW เซนเซอร์ไร้เวกเตอร์สำหรับแรงบิดสูง AC Drive

VACON NXS00125-A5H1SSV-A1A2000000 เป็น VFD วัตถุประสงค์ทั่วไป 5.5 กิโลวัตต์ในซีรีส์ VACON NXS ที่ทํางานที่ 380-500 VAC ด้วยห้อง IP54 / NEMA12 ไดรฟ์ AC แรงบิดสูงนี้ให้แรงบิดเริ่มต้น 200% และรวมเบรค chopper มันควบคุมปั๊มพัดลม สายลำเลียงและเครื่องผสมตามมาตรฐาน IEC 61800-3 EMC ด้วยแผงอัลฟาตัวเลข

VFD วัตถุประสงค์ทั่วไปคืออะไร?

ไดรฟ์ความถี่ตัวแปรทั่วไป (VFD) เป็นตัวควบคุมมอเตอร์อิเล็กทรอนิกส์ที่แปลงพลังงานเข้า AC ความถี่คงที่เป็นแรงดันไฟฟ้าที่ตัวแปรเพื่อควบคุมความเร็วและแรงบิดของมอเตอร์นําเนิ โดยการจับคู่ความเร็วของมอเตอร์กับความต้องการของโหลดที่แท้จริง ไดรฟ์เหล่านี้จะประหยัดพลังงาน 20% ถึง 50% ในการใช้แรงบิดที่แปรปรากัน

VFDs วัตถุประสงค์ทั่วไปรองรับปั๊ม, พัดลม, สายพานลำเลียง, คอมเพรสเซอร์และเครื่องผสม พวกเขามักจะให้การจัดอันดับการโหลดเกินไปคู่: โหลดเกินไปต่ำ (110% เป็นเวลา 1 นาทีต่อ 10 นาที) สําหรับการโหลดแรงบิดที่แปรปรวนและโหลดเกินไปสูง (150% เป็นเวลา 1 นาทีต่อ 10 นา ไดรฟ์ AC แรงบิดสูงในชั้นนี้ยังคงรักษาแรงบิดที่กำหนด 150% ถึง 200% ในระหว่างการทำงานที่แตกและความเร็วต่ำ ขจัดความจําเป็นต้องมีไดรฟ์ขนาดมากเกินสำหรับสภาพเริ่

NXS00125-A5H1SSV-A1A2000000 เป็นสมาชิกของครอบครัวผลิตภัณฑ์ VACON NXS ซึ่งครอบคลุม 0.75 กิโลวัตต์ถึง 560 กิโลวัตต์และแรงดันไฟฟ้าตั้งแต่ 208 โวลต์ถึง 690 โวลต์หน่วยนี้ให้ 5.5 กิโลวัตต์ด้วยกระแสเอาท์พุตที่ได้รับการจัดอันดับ 12 A พร้อมด้วย

ข้อมูลจำเพาะหลัก

ยี่ห้อ: Danfoss / VACON

รุ่น:NXS00125-A5H1SSV-A1A2000000

ครอบครัวผลิตภัณฑ์: VACON NXS

การจัดอันดับพลังงาน (โหลดเกินต่ำ): 5.5 กิโลวัตต์

ปัจจุบันอัตราการผลิต: 12 A

ช่วงแรงดันไฟฟ้าอินพุต: 380 ถึง 500 VAC, 3 เฟส

ความถี่อินพุต: 45 ถึง 66 Hz

ช่วงความถี่เอาท์พุต: 0 ถึง 320 Hz

ความสามารถในการโหลดเกิน: โหลดเกินต่ำ 110% (1 นาที / 10 นาที); โหลดสูง 150% (1 นาที / 10 นาที)

แรงบิดเริ่มต้น: 200% (โหลดสูง)

ความถี่เปลี่ยน: 1 ถึง 16 kHz (ค่าเริ่มต้น 10 kHz)

วิธีการควบคุม: การควบคุมความถี่ U / f; การควบคุมเวกเตอร์แบบไม่มีเซนเซอร์แบบเปิดลูป

ความละเอียดความถี่: 0.01 Hz

เบรค Chopper: รวม

การจัดอันดับห้อง: IP54 / NEMA12

ระดับการปล่อย EMC: H ตาม IEC 61800-3

I / O มาตรฐาน (ช่อง A): 6 x DI, 1 x DO, 2 x AI, 1 x AO, + 10 V อ้างอิง, + 24 V aux

รีเลย์เอาท์พุต (สล็อต B): 2 x รีเลย์ (NO / NC)

โมดูลฟิลด์บัสตัวเลือก: RS-485, Modbus / TCP, PROFIBUS DP, DeviceNet, CANopen

ช่วงอุณหภูมิบรรยากาศ: -10 ถึง 50 ° C

ช่วงอุณหภูมิการเก็บ: -40 ถึง 70 ° C

ความชื้น: 0 ถึง 95% RH (ไม่คอนเดนซ์)

ความสูง (โหลดเต็ม): 1,000 เมตรโดยไม่ต้องลดลง

ระบายความร้อน: ระบายความร้อนด้วยอากาศมาตรฐาน

การบรรเทาฮาร์โมนิก: 6-Pulse พร้อมในตัว DC Choke

การป้องกันคณะกรรมการ: เคลือบ (เคลือบที่สอดคล้อง)

การติดตั้ง: ติดตั้งผนังหรือแผง

ขนาด (W x H x D): 128 x 292 x 190 มม.

น้ำหนักสุทธิ: 5 กิโลกรัม

การอนุมัติ: CE, UL, cUL, RCM, EAC, KC, ยูเครน

แพคเกจภาษาเฟิร์มแวร์: UK, RU, CN; อื่น ๆ

ความถี่มอเตอร์เริ่มต้น: 50 Hz

การรับประกัน: 12 ถึง 18 เดือน (มาตรฐานผู้ผลิต)

ไฮไลท์ทางเทคนิค

แรงบิดเริ่มต้น 200% ทําให้สามารถเริ่มต้นโดยตรงโดยไม่ต้องมีขนาดเกินไป ไดรฟ์ให้แรงบิดมอเตอร์ที่จัดอันดับ 200% เป็นเวลา 2 วินาทีทุก 20 วินาทีในโหมดโหลดเกินไปสูงเพียงพอสําหรับโหลดที่มีความเชื่อถือสูงเช่นเครื่องผสมเครื่ นี่จะลดความจําเป็นต้องเลือก VFD ที่ใหญ่กว่าเพื่อตอบสนองความต้องการของแรงบิดที่แตก

เครื่องตัดเบรกแบบบูรณาการตัดฮาร์ดแวร์ภายนอกและแผงเท้า เนื่องจากเครื่องตัดเบรกถูกสร้างขึ้นในเพียงตัวต้านทานเบรกภายนอกเท่านั้นที่จําเป็นสําหรับการกระจ ผู้สร้างแผงหลีกเลี่ยงการติดตั้งหน่วยเบรกแยกประหยัดพื้นที่ติดตั้งและส่วนประกอบพลังงานหนึ่ง

ห้อง IP54 / NEMA12 อนุญาตให้ติดตั้งพื้นโดยตรงในพื้นที่มีฝุ่นหรือเปียก ที่อยู่อาศัยที่ปิดผนึกป้องกันการเข้าฝุ่นจํากัดและน้ำพ่นน้ำลบความต้องการตู้ป้องกันเพิ่มเติมในโซนการประมวลผล NXS00125 ให้การป้องกันอะไร? ตอบสนอง IP54 และ NEMA12 เหมาะสำหรับการติดตั้งนอกห้องควบคุมที่สะอาด

แผงวงจรเคลือบที่สอดคล้องช่วยเพิ่มความน่าเชื่อถือในบรรยากาศที่กัดกร่อน PCBs เคลือบทนต่อความชื้นไอเคมีและสารปนเปื้อนในอากาศลดความผิดพลาดการคลาย นี้ยืดอายุการใช้งานในน้ำเสีย การแปรรูปอาหารและโรงงานเคมี

การควบคุมเวกเตอร์โดยไม่มีเซนเซอร์บรรลุการควบคุมความเร็ว± 0.5% โดยไม่มีเครื่องเข้ารหัส โหมดเวกเตอร์ลูปเปิดได้รับความเร็วภายใน 0.5% ของ RPM ที่ได้รับการจัดอันดับภายใต้การโหลดเปลี่ยนแปลงกําจัดค่าใช้จ่ายและความซับซ้อนในการติดต

การขยาย I/O แบบโมดูลและการขยาย fieldbus สามารถปรับเข้ากับเครือข่ายโรงงาน หน่วยมีห้าสล็อตตัวเลือก การกำหนดค่าพื้นฐานมาตรฐาน A ให้อินพุตดิจิตอล 6 อินพุตแอนาล็อก 2 อินพุตแอนาล็อก 1 อินพุตและอินพุตดิจิตอล 1 การ์ด Fieldbus สําหรับ PROFIBUS DP, Modbus / TCP และ CANopen ติดตั้งในสล็อตที่เฉพาะเพื่อการรวมกับระบบควบคุมทั่วโรงงาน

การใช้งาน

การควบคุมปั๊มในสถานที่น้ําและน้ําเสีย: ตรงกับความเร็วของปั๊มแรงเหวี่ยงตามความต้องการในการไหล การทำงานจาก 5% ถึง 150% ความเร็วฐานด้วยการควบคุมเวกเตอร์รักษาความแม่นยำของจุดการตั้งค่าความดันให้ลดพลังงาน 30% ถึง 50% ที่อัตราการไหลลดลง

การควบคุมพัดลมและเครื่องเป่าในระบบ HVAC: ปรับความเร็วของพัดลมตามอุณหภูมิความดันหรือ CO ₂ สัญญาณ ช่วงเอาท์พุต 0 ถึง 320 Hz รองรับเครื่องเป่าความเร็วสูงและตู้เก็บ IP54 ช่วยให้การติดตั้งห้องกลโดยไม่ต้องมีการป้องกันเพิ่มเติม

ขับเคลื่อนสายพานลำเลียงในการจัดการวัสดุ: ช่วยเร่งและช้าลงได้อย่างราบรื่นด้วยเวลาที่ปรับได้จาก 0.1 ถึง 3,000 วินาที แรงบิดเริ่มต้น 200% เอาชนะแรงเสียดทานคงที่บนสายพานที่โหลดโดยไม่ต้องมีมอเตอร์หรือขับเคลื่อนขนาดใหญ่กว่า

เครื่องผสมและเครื่องกระตุ้นในการแปรรูปอาหารและเคมี: จัดหาแรงบิดเกิน 200% สําหรับการผสมผลิตภัณฑ์หนืด ตัวเบรกในตัวรวมกับตัวต้านทานภายนอกหยุดการผสมพายได้อย่างรวดเร็วสำหรับการเปลี่ยนแบตช์ลดเวลาระหว่างแบตช์

การควบคุมคอมเพรสเซอร์อุตสาหกรรม: รักษาความดันการปล่อยคงที่ผ่านการควบคุม PID ภายใน ความละเอียดความถี่ 0.01 Hz ทําให้สามารถตัดความเร็วของมอเตอร์ได้อย่างแม่นยำสําหรับคอมเพรสเซอร์เลื่อนและสกรู

ยกและยกแนวตั้ง: จัดการภาระการซ่อมแซมด้วยเครื่องตัดเบรกแบบบูรณาการและความสามารถในการเบรกฟลักซ์ซึ่งให้แรงบิดเบรกถึง 30% โดยไม่ต้านทานภายนอก

นอกจากนี้ Beijing Zhongping Technology จัดหาไดรฟ์ VACON NXS ทั้งหมดเพื่อครอบคลุมความต้องการพลังงาน ตั้งแต่การใช้งานที่มีแรงม้าสูง นอกจาก NXS00125-A5H1SSV-A1A2000000 ที่แสดงในบทความนี้เรามีสต็อกและจัดส่งรุ่นรวมถึง NXS00035-A5H1SSV-A1A2000000, NXS00045-A5H1SSV-A1A2000000, NXS00055-A5H1SSV-A1A2000000, NXS00075-A5H1SSV-A1A2000000, NXS00095-A5H1SSV-A1A2000000, NXS00125-A5H1SSV-A1A2000000, NXS00165-A5H1SSV-A1A2000000, NXS00225-A5H1SSV-A1A2000000, NXS00315-A5H1SSV-A1A2000000 ราคาตั้งแต่ประมาณ 960 ถึง 1,240 ดอลลาร์สหรัฐ แม้ว่าค่าใช้จ่ายจริงแตกต่างกันอัตราแลกเปลี่ยน ภาษีและปรับโรงงาน

คู่มือการเลือก

การใช้งานที่เหมาะสม:

ปั๊มและพัดลมที่มีการควบคุมแรงบิดแบบเปลี่ยนแปลงและการจัดอันดับภาระเกินไปต่ำ 110% ตรงกับวงจรการทำงานอย่างต่อเนื่องที่ 5.5 กิโลวัตต์

ลำเลียงเครื่องผสมและยกที่ต้องการแรงบิดเริ่มต้น 200% และความสามารถในการเบรกแบบไดนามิก

การติดตั้งในสภาพแวดล้อมที่มีฝุ่นหรือความชื้นที่ห้อง IP54 / NEMA12 อนุญาตให้วางโดยตรงโดยไม่ต้องตู้เพิ่มเติม

การปรับปรุงและขยายระบบ VACON NXS ที่มีอยู่รักษารูปแบบ, การพอดีและความเข้ากันได้กับฟังก์ชัน

ไม่แนะนำสำหรับ:

แหล่งจ่ายไฟเฟสเดียว VFD นี้ต้องการอินพุต 380-500 VAC สามเฟส สําหรับการใช้งานอินพุตเฟสเดียวเลือกไดรฟ์ที่ได้รับการจัดอันดับสําหรับการจ่ายไฟเฟสเดียวและแรงดันไฟฟ้าที่เห

พื้นที่ล้างหรือจุ่มด้วยความดันสูงที่ต้องการ IP66 หรือ NEMA 4X เลือกไดรฟ์ปิดสแตนเลสที่มีการป้องกันการเข้าสูงขึ้นสำหรับเงื่อนไขเหล่านี้

การทำงานอย่างต่อเนื่องสูงกว่า 50 ° C โดยไม่ต้องลดลง หากอุณหภูมิบรรยากาศเกิน 50 ° C ลดกระแสออก 2.5% ต่อ 1 ° C หรือย้ายไปยังรูปแบบพลังงานที่สูงกว่า

คำถามที่พบบ่อย

1. ขนาดและน้ำหนักของ NXS00125-A5H1SSV-A1A2000000 คืออะไร?

ไดรฟ์มีขนาดกว้าง 128 มม. สูง 292 มม. และลึก 190 มม. มีน้ำหนักสุทธิ 5 กก. น้ำหนักการจัดส่งรวมถึงบรรจุภัณฑ์คือ 6 กก.

2. เวลาจัดส่งสินค้าสำหรับ VFD นี้คืออะไร?

เวลานำมาตรฐานคือ 4 ถึง 6 สัปดาห์จากโรงงาน หน่วยที่มีโมดูลบัสสนามเป็นตัวเลือกอาจต้องใช้เวลาสูงสุด 8 สัปดาห์ เรารักษาสต็อกภูมิภาคของการตั้งค่า VACON NXS ทั่วไปเพื่อการจัดส่งที่เร็ว

3. มีไดรฟ์ AC แรงบิดสูงในสต็อกสำหรับการจัดส่งทันทีหรือไม่?

ความพร้อมของสต็อกแตกต่างกันไปตามการตั้งค่า เราตรวจสอบคลังสินค้าปัจจุบันในเวลาการเสนอราคา และให้วันที่ยืนยันการจัดส่งภายในหนึ่งวันทำการ

4. NXS00125-A5H1SSV-A1A2000000 มีใบรับรอง?

หน่วยนี้มีการอนุมัติ CE, UL, cUL, RCM, EAC, KC และยูเครนที่ตอบสนองคำแนะนำที่ใช้ได้สำหรับแรงดันต่ำความเข้ากันได้ด้วยแม่เหล็กไฟฟ้าและความปลอดภัย

5. ค่าใช้จ่าย NXS00125-A5H1SSV-A1A2000000 เท่าไหร่?

NXS00125-A5H1SSV-A1A2000000 โดยทั่วไปจะตั้งแต่ 1,800 ถึง 2,800 USD ขึ้นอยู่กับการตั้งค่าและปริมาณ ราคาผันผวนเนื่องจากอัตราแลกเปลี่ยน ภาษี และการปรับโรงงาน สําหรับการเสนอราคาที่ถูกต้องด้วยราคาปัจจุบันและค่าใช้จ่ายในการจัดส่ง ติดต่อเทคโนโลยีปักกิ่ง Zhongping โดยตรง

6. คุณยอมรับเงื่อนไขการชำระเงินอะไรสำหรับการซื้อไดรฟ์ความถี่ตัวแปร?

เรายอมรับการโอนโดยธนาคาร (T / T) และจดหมายเครดิตที่ไม่สามารถถอนถอนได้ (L / C) สําหรับบัญชีบริษัทที่มีคุณสมบัติที่มีประวัติเครดิตที่ก่อตั้งขึ้น Beijing Zhongping Technology ให้เงื่อนไขการชำระเงินสุทธ

7. ฉันจะติดตั้ง NXS00125-A5H1SSV-A1A2000000 และมีตัวเลือกการติดตั้งใด?

ไดรฟ์ติดตั้งบนผนังหรือแผงโดยใช้จุดติดตั้ง 4 จุด การติดตั้งไม่ต้องใช้เครื่องมือพิเศษมากกว่าอุปกรณ์ช่างไฟฟ้ามาตรฐาน ช่องว่าง 100 มม. ข้างต้นและต่ำกว่าและ 20 มม. ด้านข้างให้แน่ใจว่าการไหลของอากาศที่ระบายความร้อนเพียงพอ

8. ระยะเวลาการรับประกันและนโยบายการคืนสําหรับไดรฟ์นี้คืออะไร?

เราให้การรับประกันมาตรฐานของผู้ผลิต 12 ถึง 18 เดือนนับจากวันที่จัดส่ง การส่งคืนต้องได้รับอนุญาตล่วงหน้า และจะต้องมีเงื่อนไขในการจัดเก็บสินค้า Beijing Zhongping Technology ประมวลผลคำขอ RMA และให้เอกสารจัดส่งกลับภายใน 48 ชั่วโมงทำงาน

9. NXS00125-A5H1SSV-A1A2000000 หยุดใช้หรือฉันยังสามารถสั่งซื้อได้หรือไม่?

ครอบครัว VACON NXS ยังคงทํางานโดยไม่ต้องแจ้งเตือนการหยุด รุ่นนี้ได้รับการสนับสนุนอย่างเต็มที่ด้วยชิ้นส่วนอะไหล่ เอกสารทางเทคนิค และการอัพเดทเฟอร์มแวร์ผ่าน VACON และผู้จําหน่ายที่

10. การพิจารณาทางศุลกากรและภาษีนำเข้าใช้ได้อย่างไรเมื่อนําเข้า VFD วัตถุประสงค์ทั่วไปนี้?

ไดรฟ์ความถี่ตัวแปรโดยทั่วไปจะจัดอยู่ภายใต้ HTSUS 8504.40 การจัดส่งถูกส่งภายใต้ Incoterms CPT หรือตามที่ตกลงไว้ ภาษีนำเข้า ค่าธรรมเนียมศุลกากร และภาษี VAT หรือ GST ที่เกี่ยวข้องจะต้องจ่ายโดยผู้ซื้อที่ปลายทาง Beijing Zhongping Technology จัดหาใบแจ้งหนี้ทางการค้ารายการบรรจุและใบรับรองแหล่งกำเนิดสําหรับคำสั่งส่งออกทั้งหมด
