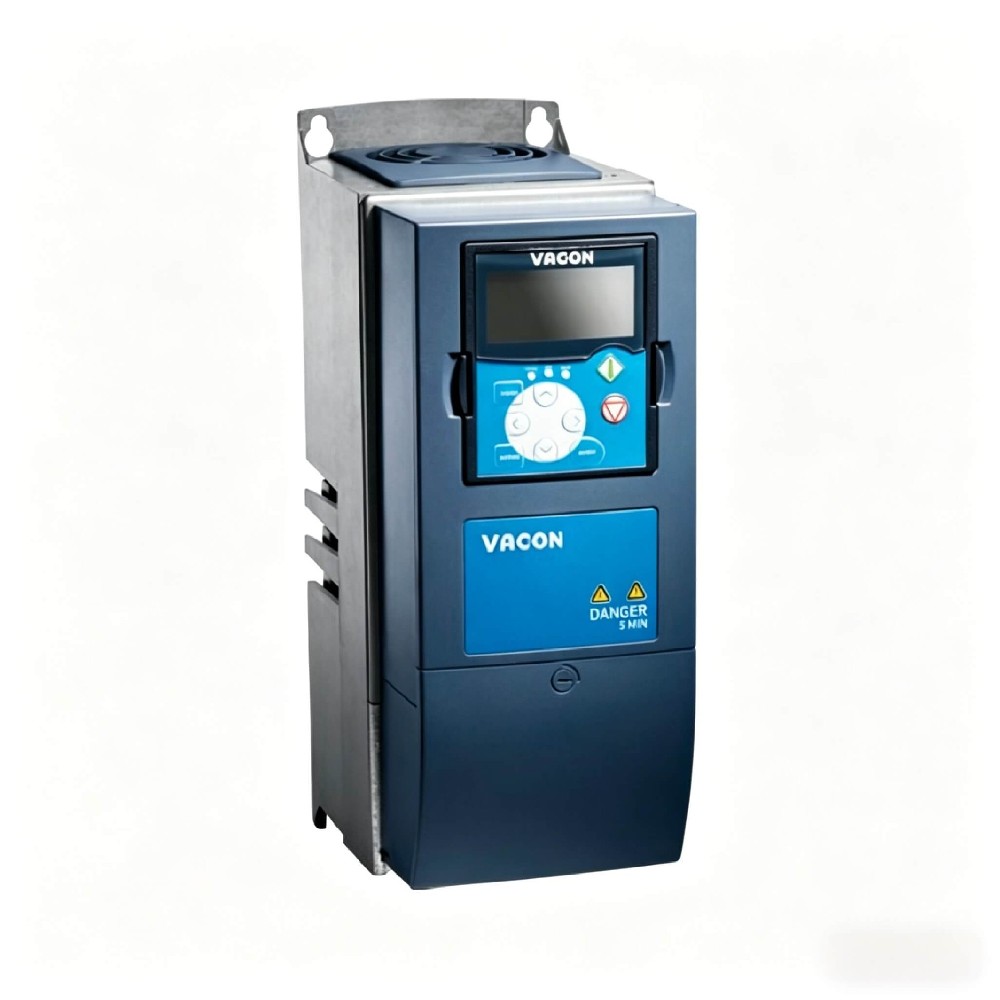

VACON NXP00165-A2H1SSV-A1A2000000 ไดรฟ์ควบคุมเวกเตอร์ที่ระบายความร้อนด้วยอากาศสำหรับการควบคุมอเตอร์อุตสาหกรรมหนัก 3 เฟสไดรฟ์ AC

VACON NXP00165-A2H1SSV-A1A2000000 เป็นไดรฟ์ควบคุมเวกเตอร์ 16 แอมป์เป็นไดรฟ์ AC 3 เฟสติดตั้งผนังจากซีรีส์ NXP สําหรับมอเตอร์เหนี่ยวนำ 380-500 โวลต์และแม่เหล็กถาวร มันให้ผลิต 5.5-7.5 กิโลวัตต์ด้วยเครื่องตัดเบรคแบบบูรณาการ, ห้อง IP21 / NEMA1 และการปฏิบัติตาม IEC 61800-3 EMC เหมาะสำหรับการควบคุมเครน, การขดลวด, การอัดรีดและการใช้งานผสมหนัก

ไดรฟ์ AC 3 เฟสคืออะไร?

ไดรฟ์ AC 3 เฟสแก้ไขแรงดันไฟฟ้าสามเฟสในเครือข่าย AC เป็นแรงดันไฟฟ้า DC-link ซึ่งจะกลับไปเป็นแรงดันไฟฟ้าที่แปรแปรความถี่ AC สามเฟสสำหรับการควบคุมความเร็วและแรงบิดของ AC induction หรือมอเตอร์แม ไดรฟ์ที่ทันสมัยถูกจัดประเภทโดยอัลกอริทึมควบคุม (สเคลาร์, เวกเตอร์ไม่มีเซนเซอร์, เวกเตอร์วงจรปิด) และตัวแปลง Vector Control ที่มีประสิทธิภาพสูงให้ความเร็

VACON NXP เป็นแพลตฟอร์มไดรฟ์ AC ที่มีประสิทธิภาพสูงที่ให้การควบคุมเวกเตอร์แบบเปิดและปิดวงจรสําหรับการใช้งานแบบมอเตอร์เดียวและหลายมอเตอร์ที่ต้องการ มันสนับสนุนมอเตอร์แบบเหนี่ยวนำและแม่เหล็กถาวร ด้วยสถาปัตยกรรมฮาร์ดแวร์แบบโมดูล ที่รองรับช่องขยายปลั๊กอิน 5 ช่องสำหรับ I/O, fieldbus และบอร์ดความปลอดภั

ข้อมูลจำเพาะหลัก

กลุ่มสินค้า:เครื่องแปลงความถี่ NXP

รหัสรุ่น:NXP00165-A2H1SSV-A1A2000000

แรงดันไฟฟ้าหลัก: 380-500 VAC (465-800 VDC)

ปัจจุบันอัตราการผลิต: 16 A

พลังงานมอเตอร์ (หนัก): 5.5 กิโลวัตต์

พลังงานมอเตอร์ (Light Duty): 7.5 กิโลวัตต์

ขั้นตอนการป้อน: 3 เฟส

การจัดอันดับห้อง: IP21 / NEMA ประเภท 1

ระดับการปล่อย EMC: IEC 61800-3, หมวดหมู่ C2

เครื่องเบรคแบบบูรณาการ: ใช่

แป้นพิมพ์ควบคุม: จอแสดงผลอัลฟาตัวเลข

ตัวเลือกช่อง A: 6DI, DO, 2AI, 1AO, + 10Vr, + 24V

ตัวเลือกช่อง B: 2RO (NO / NC)

ตัวเลือกช่อง C: ไม่มีคณะกรรมการ

ตัวเลือกช่อง D: ไม่มีคณะกรรมการ

ตัวเลือกช่อง E: ไม่มีคณะกรรมการ

ขนาดกรอบ:05

น้ำหนักสุทธิ: 8.1 กก.

น้ำหนักรวม: 9.1 กก.

ช่วงอุณหภูมิในการทำงาน: 0 ° C ถึง + 40 ° C (ลดลงสูงกว่า + 40 ° C)

ประเภทการติดตั้ง: ติดตั้งผนัง

วิธีการระบายความร้อน: ระบายความร้อนด้วยอากาศด้วยพัดลม DC ที่สอดคล้องกับ EU 2015 Ecodesign Directive

จำนวนสล็อตขยาย: 5 (สล็อต A-E)

ไฮไลท์ทางเทคนิค

การควบคุมเวกเตอร์วงจรปิดบรรลุความผิดพลาดความเร็วต่ำกว่า 0.01% (ขึ้นอยู่กับเครื่องเข้ารหัส) NXP ใช้การควบคุมเวกเตอร์แบบไดนามิกด้วยและไม่มีความคิดเห็น การส่งมอบแรงบิดเต็มจากความเร็วศูนย์ และทําให้การใช้งานที่มีประสิทธิภาพสูง เช่น ยกเครนและการควบคุมการอัดขึ้นรู

เครื่องเบรคแบบบูรณาการกําจัดความจําเป็นต้องมีหน่วยเบรกภายนอก คอปเปอร์ภายในจัดการกับการกระจายพลังงานฟื้นฟูโดยตรงลดพื้นที่แผงและสายไฟสําหรับการใช้งานที่เกี่ยวข้องกับการชะลอตัวลดหรือซ่อมโหลดบ่อยครั้ง

ห้าสล็อตขยายปลั๊กอินทําให้การปรับแต่งแบบโมดูล ผู้ใช้ติดตั้งบอร์ด I / O เพิ่มเติม, อินเตอร์เฟซบัสสนาม (PROFIBUS, PROFINET, EtherNet / IP, Modbus TCP) หรือบอร์ดความปลอดภัยที่ใช้งานโดยไม่เพิ่มขนาดติดตั้ง, รักษาความยืดหยุ่นการลงทุนและลดความซับซ้อนของ

แผงวงจรเคลือบยืดอายุการใช้งานในบรรยากาศที่รุนแรง PCBs ทั้งหมดมีการเคลือบตามมาตรฐานให้การป้องกันฝุ่นนําความชื้นในอากาศและไอเคมีอ่อน การตัดสินใจในการออกแบบนี้แก้ไขคำถามว่า ไดรฟ์ VACON NXP สามารถอยู่รอดได้ในโรงงานปูนซีเมนต์ที่มีฝุ่นหรือโรงงานสิ่งทอที่มีความชื้นสูง และคำตอบคือ ใช่ ด้วยความน่าเชื่อถื

การสนับสนุนเฟิร์มแวร์หลายภาษาสําหรับการใช้งานทั่วโลก แพคเกจภาษาเฟิร์มแวร์รวมถึงอังกฤษ ฝรั่งเศส อิตาลี สเปน และโปรตุเกส ลดเวลาในการใช้งานสําหรับ OEM หลายชาติและผู้ใช้ปลายทางทั่วตลาดยุโรปตะวั

การใช้งาน

การควบคุมเครนและรอก: การควบคุมแรงบิดเวกเตอร์แบบวงจรปิดที่ความเร็วศูนย์ด้วยความสามารถในการจับโหลดเต็มรูปแบบ ช่วยขจัดเบรคโหลดกลสําหรับการซ่อมโหลด การพิสูจน์แรงบิดเกิดขึ้นก่อนการปล่อยเบรกกลป้องกันการลดโหลดเมื่อเริ่มต้น

เครื่องจักรม้วนและปลดม้วน: การควบคุมแรงบิดที่แม่นยำด้วยความคิดเห็นของเครื่องเข้ารหัสรักษาความตึงเครียดเว็บที่สม่ำเสมอในระหว่างการเปลี่ยนแปลงเส้นผ ความแม่นยำความเร็ว 0.01% ลดการเสียของวัสดุจากการเปลี่ยนแปลงความตึงเครียด

เครื่องอัดรีดสกรูและลูกสูบ: แรงบิดเริ่มต้นสูง (ความจุในการโหลดเกิน 200% ต่อการจัดอันดับชุด NXP) เอาชนะแรงเสียดทานที่แตกสูงของวัสดุโพลีเมอร์ การควบคุมวงจรปิดรักษาการผลิตที่มั่นคง ไม่ว่าจะมีความผันผวนของความดันที่แม่พิมพ์

เครื่องผสมและเครื่องเหวี่ยงสำหรับงานหนัก: ความสามารถในการโหลดเกิน 200% จัดการกับสูงสุดความหนืดของกระบวนการในระหว่างวงจรผสมแบทช์ เครื่องตัดเบรคแบบบูรณาการให้การชะลอตัวที่ควบคุมอย่างรวดเร็วของภาระที่มีความเสียหายสูงโดยไม่ต้องสะท้อนแรงดันไฟฟ้าเกิน DC-bus

การซิงโครไนซ์ของสายพานลำเลียงหลายสาย: ฟังก์ชัน DriveSynch ช่วยให้การตั้งค่า master-follower ด้วยการซิงโครไนซ์ความเร็วและมุมในหลายสายพานลำเลียง NXP รักษาตำแหน่งผลิตภัณฑ์ที่

ตั้งทดสอบและไดนาโมมิเตอร์: การทํางานแบบเต็มรูปแบบสี่สี่สี่สี่รองรับการขับรถและโหมดการสร้างด้วยการควบคุมแรงบิดวงจรปิดสําหรับการทดสอบมอเตอร์, การทดสอบความทนทานของกล่องเก

คู่มือการเลือก

การใช้งานที่เหมาะสม:

กระบวนการที่ต้องการประสิทธิภาพเวกเตอร์วงจรปิดด้วยความต้องการความแม่นยำของความเร็ว 0.01% หรือดีกว่าเช่นการม้วนความแม่นยำการอัดรีดหรือการควบคุมยกเครน

การติดตั้งที่เครื่องตัดเบรคแบบบูรณาการกําจัดความจําเป็นต้องใช้หน่วยเบรกภายนอกลดรอยตัวแผงและนับส่วนประกอบ

สภาพแวดล้อมที่มีฝุ่นในอากาศความชื้นหรือการสัมผัสกับเคมีที่อ่อนโยนที่แผ่นเคลือบตามกฎหมายให้อายุการใช้งานยาวนาน

ไม่แนะนำสำหรับ:

ปั๊มพื้นฐาน, พัดลม, หรือแอพพลิเคชันลำเลียงง่ายๆ ที่ต้องการเพียงการควบคุมเวกเตอร์ scalar หรือไม่มีเซนเซอร์ เลือกซีรีส์ VACON NXS แทนการจัดอันดับพลังงานที่เหมือนกัน (เช่น NXS00165) ขนาดกรอบเดียวกันค่าใช้จ่ายต่ำกว่าและประสิทธิภาพที่เพียงพอสําหรับการใช้งานแรงบิดแบบตัวแป

สภาพแวดล้อมล้าง IP สูงที่ต้องการห้อง IP54 หรือ IP66 หน่วย IP21 นี้มีวัตถุประสงค์สำหรับการติดตั้งแผงควบคุมในร่ม สําหรับการใช้งานท่อลงหรือกลางแจ้ง เลือกรุ่น VACON NXP ที่มีการจัดอันดับห้อง IP54 อย่างน้อย

ความต้องการพลังงานเกิน 5.5 กิโลวัตต์ (หนัก) หน่วยขนาดกรอบ 05 นี้จํากัดถึงอุตพุตชื่อ 16 A สําหรับมอเตอร์ที่มีพลังงานสูงขึ้น เลือกขนาดกรอบ NXP ที่ใหญ่กว่าที่ตรงกับมอเตอร์ที่มีพลังงานเต็ม

คำถามที่พบบ่อย

1. เวลานำและเวลาจัดส่งสําหรับ VACON NXP00165-A2H1SSV-A1A2000000 คืออะไร?

เวลานำมาตรฐานของผู้ผลิตคือ 5 สัปดาห์ ผู้จัดจำหน่ายที่ได้รับอนุญาตที่มีสินค้าคลังท้องถิ่นสามารถจัดส่งภายใน 2 ถึง 5 วันทำการ

2. NXP00165-A2H1SSV-A1A2000000 มีในสต็อกและมีอยู่หรือไม่?

เรารักษาสินค้าคลังของไดรฟ์ VACON NXP ที่ Beijing Zhongping Technology เพื่อการตอบสนองทันที ระดับสต็อกที่มีอยู่แตกต่างกันไปตามภูมิภาคและช่องทางการจําหน่าย

3. NXP00165-A2H1SSV-A1A2000000 มีการรับรองและอนุมัติอะไร?

ไดรฟ์มีการอนุมัติ CE, UL, cULus, RCM (ออสเตรเลีย / NZ), EAC (สหภาพเศรษฐกิจยูเรเชีย), ยูเครนและเกาหลี (KC) มันตอบสนองความต้องการของ IEC 61800-3 EMC สําหรับสภาพแวดล้อมที่สอง (หมวดหมู่ C2) ไม่มีการอนุมัติประเภททางทะเลในรุ่นนี้

4. ความแตกต่างระหว่างไดรฟ์ VACON NXP และ VACON NXS คืออะไร?

ซีรีส์ NXP ให้การควบคุมเวกเตอร์วงจรปิดด้วยความผิดพลาดความเร็วต่ำกว่า 0.01% (ขึ้นอยู่กับเครื่องเข้ารหัส), ความสามารถในการโหลดเกิน 200% และความสามารถในการซิงค์รอน ซีรีส์ NXS ให้บริการควบคุมเวกเตอร์โดยไม่มีเซนเซอร์สําหรับการใช้งานทั่วไป เช่น ปั๊ม, พัดลม และสายลำเลียงในราคาต่ำกว่า ทั้งสองชุดมีแพลตฟอร์มฮาร์ดแวร์แบบโมดูลเดียวกันและตัวเลือกการขยาย

5. ค่าใช้จ่าย NXP00165-A2H1SSV-A1A2000000 เท่าไหร่? ช่วงราคาคืออะไร?

VACON NXP00165 มักจะตั้งแต่ 3,000 ถึง 5,500 เหรียญสหรัฐต่อหน่วย ขึ้นอยู่กับปริมาณและช่องทางการจําหน่าย ราคาผันผวนเนื่องจากอัตราแลกเปลี่ยน ภาษี และการปรับโรงงาน สําหรับการเสนอราคาที่ถูกต้องด้วยราคาปัจจุบันและค่าใช้จ่ายในการจัดส่ง ติดต่อเทคโนโลยีปักกิ่ง Zhongping โดยตรง

6. น้ำหนักและขนาดของ NXP00165-A2H1SSV-A1A2000000 คืออะไร?

น้ำหนักสุทธิคือ 8.1 กิโลกรัมและน้ำหนักรวมรวมถึงบรรจุภัณฑ์คือ 9.1 กิโลกรัมหน่วยนี้เป็นไดรฟ์ติดผนัง Frame 05 ภาพวาดขนาดรายละเอียดพบได้ในคู่มือการติดตั้ง VACON NXP

7. คุณมีเงื่อนไขการชำระเงินและการรับประกันอะไร?

เรายอมรับการโอนโดยธนาคาร (T / T) และให้การรับประกันโรงงานมาตรฐาน 12 เดือนตั้งแต่วันที่จัดส่ง การรับประกันขยาย 18 เดือนมีให้เลือกเป็นรายการตั้งค่าโรงงาน

8. ฉันจะติดตั้ง NXP00165-A2H1SSV-A1A2000000 ได้อย่างไรและต้องติดตั้งติดตั้งอะไร?

ไดรฟ์ติดตั้งบนผนังภายในกล่องที่ได้รับการจัดอันดับ IP21 การติดตั้งต้องมีระยะทางการระบายอากาศที่เพียงพอ (ขั้นต่ำกว่า 200 มม. ขึ้นและต่ำกว่าหน่วยต่อคู่มือผู้ใช้) และการควบคุมอุณหภูมิรอบแวดล้อมเพื่อรักษา แผ่นท่อที่ถอดได้รับการยอมรับติดตั้งท่อแบบนิ้วตามการตั้งค่ามาตรฐาน

9. นโยบายการคืนคืออะไรและฉันจะคืนไดรฟ์ VACON NXP ได้อย่างไร?

การคืนต้องได้รับอนุญาตล่วงหน้าด้วยหมายเลขคำสั่งซื้อเดิม Beijing Zhongping Technology ประมวลผลคำขอ RMA ภายใน 2 วันทำการหลังจากได้รับ ไดรฟ์ต้องคืนในบรรจุภัณฑ์เดิม พร้อมอุปกรณ์เสริมและคู่มือทั้งหมดเพื่อให้ได้รับเครดิตเต็ม

10. การจัดประเภทภาษีศุลกากรและ HTSUS ใดบังคับใช้เมื่อนําเข้า NXP00165-A2H1SSV-A1A2000000?

รหัส HTSUS สําหรับเครื่องแปลงความถี่คือ 8504.40.4000 และการจัดอันดับ ECCN คือ EAR99 การจัดส่งระหว่างประเทศถูกส่งภายใต้ Incoterms 2020 CPT (การขนส่งจ่ายไป) พร้อมภาษีค่าธรรมเนียมศุลกากร และภาษี VAT ที่ใช้ได้โดยผู้ซ Beijing Zhongping Technology ให้บริการใบแจ้งหนี้ทางการค้าและรายการบรรจุที่จําเป็นสําหรับการพิธีการศุลกากรในคำสั่งส่งออกทั้งหมด

นอกจาก NXP00165 ที่ครอบคลุมในบทความนี้เราจัดหาช่วงไดรฟ์ AC 3 เฟส NXP 380-500 V เต็มรูปแบบครอบคลุม 1.1 กิโลวัตต์ถึง 160 กิโลวัตต์ (โหลดเกินไป) และ 0.75 กิโลวัตต์ถึง 132 กิโลวัตต์ (โหลดเกินไป) ด้วยกระแสออกอย่างต่อเนื่องจาก 3.3 A ถึง 300 A หน่วยทั้งหมดใช้แพลตฟอร์มโมดู รหัสรุ่นที่มีอยู่ในช่วงนี้รวมถึง:

หมายเลขรุ่น: NXP00035-A2H1SSV-A1A2000000

หมายเลขรุ่น: NXP00045-A2H1SSV-A1A2000000

หมายเลขรุ่น: NXP00055-A2H1SSV-A1A2000000

หมายเลขรุ่น: NXP00075-A2H1SSV-A1A2000000

หมายเลขรุ่น: NXP00095-A2H1SSV-A1A2000000

หมายเลขรุ่น: NXP00125-A2H1SSV-A1A2000000

หมายเลขรุ่น: NXP00165-A2H1SSV-A1A2000000

หมายเลขรุ่น: NXP00225-A2H1SSV-A1A2000000

หมายเลขรุ่น: NXP00315-A2H1SSV-A1A2000000

หมายเลขรุ่น: NXP00385-A2H1SSV-A1A2000000

หมายเลขรุ่น: NXP00455-A2H1SSV-A1A2000000

หมายเลขรุ่น: NXP00615-A2H1SSV-A1A2000000

หมายเลขรุ่น: NXP00725-A2H0SSV-A1A2000000

หมายเลขรุ่น: NXP00875-A2H0SSV-A1A2000000

หมายเลขรุ่น: NXP01055-A2H0SSV-A1A2000000

หมายเลขรุ่น: NXP01405-A2H0SSV-A1A2000000

หมายเลขรุ่น: NXP01685-A2H0SSV-A1A2000000

หมายเลข: NXP02055-A2H0SSV-A1A2000000

หมายเลข: NXP02615-A2H0SSG-A1A2000000

หมายเลขรุ่น: NXP03005-A2H0SSG-A1A2000000

การขยายนี้ช่วยให้วิศวกรสามารถเลือกไดรฟ์ขนาดอย่างแม่นยำให้เหมาะกับกระแสมอเตอร์ที่มีภาระเต็มรูปแบบ ขจัดขยะที่มีขนาดมากเกินไป ขณะที่รักษาความเข้ากันได้กับบอร์ดตัวเลือก เฟอร์มแวร์ทั่วไป
