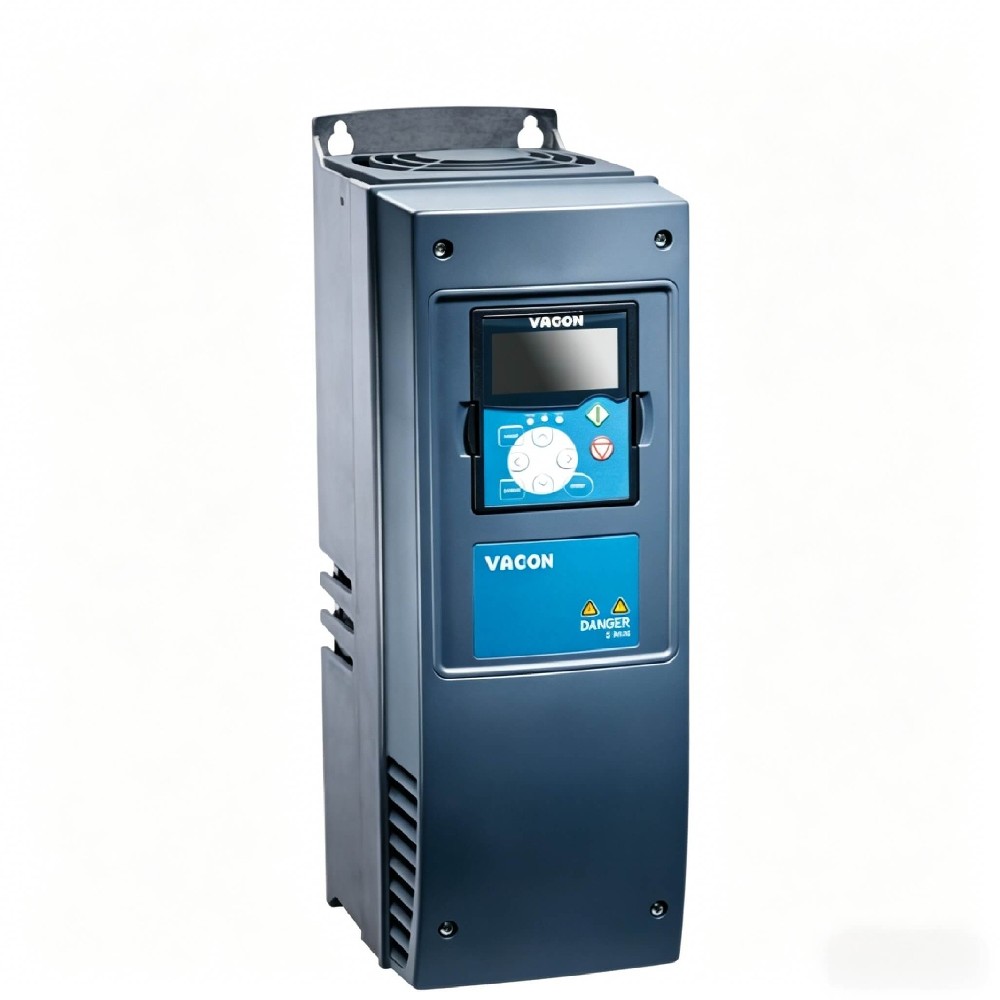

VACON NXP00186-A2L0SSV-A1A2000000 ไดรฟ์ AC แบบปิดวงจรที่ระบายความร้อนด้วยอากาศพร้อมการควบคุมเวกเตอร์แบบไดนามิกสําหรับปั๊ม เครน รอก

VACON NXP00186-A2L0SSV-A1A2000000 เป็น Vacon NXP series Vector Control Inverter ที่ทํางานเป็น Closed Loop AC Drive มันทำงานบนแหล่งจ่ายไฟ 525-690 VAC ที่ส่งออก 18 A เหมาะสำหรับการควบคุมมอเตอร์ที่แม่นยำสูงในการใช้งานที่ต้องการเช่นการควบคุมเครน การควบคุมความตึงเครื่องขดลวดและการจัดการวัสดุหนัก ไดรฟ์บรรลุความผิดพลาดความเร็วต่ำกว่า 0.01% และความแม่นยำของแรงบิดภายใน 2% ในช่วงความเร็วเต็มรูปรวมถึงความเร็วศูนย์

ไดรฟ์ AC ลูปปิดคืออะไร?

Closed Loop AC Drive เป็นตัวควบคุมความเร็วอิเล็กทรอนิกส์ที่ใช้ความคิดเห็นในเวลาจริงจากเซ็นเซอร์ที่ติดตั้งบนมอเตอร์ เช่นเครื่องเข้ารหัสเพิ่มหรืออย่างสมบูรณ์ เพื่อควบคุมความเร็วตำแหน่ ไม่เหมือนกับไดรฟ์แบบเปิดวงจรที่ประมาณพฤติกรรมของมอเตอร์ผ่านรูปแบบภายในระบบวงจรปิดอย่างต่อเนื่องเปรียบเทียบผลิตมอเตอร์ที่แท้จริงกับสัญญาณอ้างอิงและแก้ไขความเบี่ยงเบ

VACON NXP00186-A2L0SSV-A1A2000000 เป็นหน่วยติดตั้งผนังที่ระบายความร้อนด้วยอากาศภายในครอบครัวผลิตภัณฑ์ VACON NXP มันออกแบบมาเป็นเครื่องขับเคลื่อนวิศวกรรมระดับพรีเมี่ยมสําหรับการใช้งานที่มีประสิทธิภาพสูงที่ต้องการการควบคุมความเร็วหรือการควบคุมแร ไดรฟ์รองรับทั้งมอเตอร์เหนี่ยวนำและแม่เหล็กถาวร และด้วยบัตรตัวเลือกบัสสนามและตัวเข้ารหัสที่เหมาะสมสามารถดำเนินการซิงโครไนซ์หลัก-ทาสการควบคุมตำแหน่

ข้อมูลจำเพาะหลัก

ช่วงแรงดันไฟฟ้า: 525-690 VAC (3 เฟส, 50/60 Hz)

ช่วงแรงดันไฟฟ้า DC Link: 640-1100 VDC

ปัจจุบันอัตราการผลิต: 18 A (ต่อแผ่นข้อมูลผู้ผลิต)

กำลังการผลิตมอเตอร์: สูงสุดประมาณ 11 กิโลวัตต์ (สำหรับแหล่งจ่าย 690 VAC ต่อแผ่นข้อมูลผู้ผลิต)

การจัดอันดับห้อง: IP21 / NEMA ประเภท 1

ระดับการปล่อย EMC: หมวดหมู่ C2 สอดคล้องกับ IEC / EN 61800-3 สิ่งแวดล้อม 2

วิธีการควบคุม: การควบคุมเวกเตอร์ลูปปิดด้วยความคิดเห็นของเครื่องเข้ารหัส

ความผิดพลาดความเร็ว: แอมป์ lt; 0.01% (ขึ้นอยู่กับความละเอียดของเครื่องเข้ารหัส)

ความแม่นยำของแรงบิด: แอมป์ lt; 2% (amp; lt; 5% ที่ความเร็วศูนย์)

แรงบิดเริ่มต้น: แอมป์ gt; 200% (ขึ้นอยู่กับข้อกำหนดมอเตอร์และไดรฟ์)

ช่วงความถี่เอาท์พุต: ถึง 7200 Hz สําหรับการใช้งานมอเตอร์ความเร็วสูง

ความถี่การเปลี่ยน: ปรับได้สูงสุด 8 kHz (ค่าเริ่มต้นโรงงาน 3.6 kHz)

ความจุโหลดเกินไป: 150% เป็นเวลา 60 วินาที, 200% เป็นเวลา 2 วินาที

แป้นพิมพ์ควบคุม: จอแสดงผล Alphanumeric

การเชื่อมต่อฟิลด์บัส: ต้องการบัตรสื่อสารตัวเลือก (Profinet IO, Ethernet IP, Modbus / TCP และอื่น ๆ ที่มีผ่านช่องตัวเลือก)

อินเตอร์เฟซตัวเข้ารหัส: ต้องการบัตรตัวเข้ารหัสตัวเลือก (รองรับเข้ารหัสเพิ่มและแน่นอน; แรงดันไฟฟ้าที่เลือกได้: 5 V RS422,15 V, 24 V)

ตัวเลือกช่องบัตร: 5 (A, B, C, D, E) สำหรับการขยาย I / O, บัสสนามและบัตรอินเตอร์เฟซตัวเข้ารหัส

พลังงานเสริมภายนอก: อินพุต 24 VDC รักษาหน่วยควบคุมและการสื่อสารบัสสนามที่ใช้งานได้แม้ว่าแหล่งจ่ายหลักจะตัดการเชื่อมต่อ

การตั้งค่า I / O มาตรฐาน (ผ่านการ์ดตัวเลือกที่ติดตั้ง): 6 อินพุตดิจิตอล, 1 เอาท์พุตดิจิตอล, 2 อินพุตแอนาล็อก, 1 เอาท์พุตแอนาล็อก, + 10 V อ้างอิง, + 24 V 2 รีเลย์เอาท์พุต NO / NC (ช่อง B)

เบรค Chopper: ไม่รวม (ต้องใช้หน่วยเบรกภายนอก)

การติดตั้ง: ติดตั้งผนัง

วิธีการทำความเย็น: ระบายอากาศที่ระบายอากาศบังคับ

อุณหภูมิบรรยากาศที่ใช้งาน: -10 ° C ถึง + 50 ° C (เกิน 40 ° C, derating ใช้)

อุณหภูมิการเก็บ: -40 ° C ถึง + 70 ° C

ความชื้น: แอมป์ lt; 95% RH, ไม่มีการควบคุม

การสั่นสะเทือน: IEC / EN 60068-2-6,5-150 Hz (ความกว้างของการเปลี่ยนแปลง 1 มม. สูงสุดที่ 5-15.8 Hz การเร่งสูงสุด 1 G ที่ 15.8-150 Hz)

ช็อต: IEC / EN 60068-2-27, สูงสุด 15 G สำหรับ 11 ms (ในบรรจุภัณฑ์ขนส่ง)

ระดับความดันเสียง: 57 dB (A) เฉลี่ย (เสียงพัดลมระบายความร้อนต่อแผ่นข้อมูลผู้ผลิต)

การอนุมัติ: CE, cULus, RCM, IEC / EN 61800-5-1, IEC 60664-1, UL840 (แรงดันไฟฟ้าเกินประเภท III)

ขนาด (H x W x D): 465 มม. × 230 มม. × 278 มม. (โดยประมาณ; ต่อแผ่นข้อมูลผู้ผลิต)

น้ำหนัก: 18.5 กก. (สุทธิ)

การรับประกัน: 18 เดือน (การรับประกันขยายได้ตามคำขอ)

ไฮไลท์ทางเทคนิค

การควบคุมเวกเตอร์วงจรปิดถึงความผิดพลาดความเร็วต่ำกว่า 0.01% ไดรฟ์ประมวลผลความคิดเห็นจากเครื่องเข้ารหัสที่ติดตั้งมอเตอร์เพื่อขจัดการลื่น, บรรลุความแม่นยำของการควบคุมที่จําเป็นสําหรับสายการประมวลผลเว็บหลายแกนที่

การผลิตแรงบิดเต็มรูปแบบสามารถใช้ได้ที่ความเร็วศูนย์ อัลกอริทึมควบคุมสร้างแรงบิดเริ่มต้นมากกว่า 200% ทําให้ยกเครนและวินช์สามารถจับโหลดที่ระงับได้โดยไม่พึ่งพาเบรกกลสําหรับการหยุดระยะสั้น

ห้าสล็อตการ์ดตัวเลือกที่อนุญาตให้ I/O และสถาปัตยกรรมการสื่อสารที่กำหนดเอง ติดตั้งการ์ด fieldbus เช่น Profinet IO หรือ Ethernet IP ในช่องหนึ่งเพื่อรวมไดรฟ์เข้าสู่เครือข่ายอัตโนมัติทั่วโรงงาน ขณะที่ใช้ช่องที่เหลือสําหรับ I/O เพิ่มเติมหรืออินเตอร์ วิธีการแบบโมดูลนี้หลีกเลี่ยงค่าใช้จ่ายของฮาร์ดแวร์ที่ไม่ได้ใช้ในตัว

พลังงานสำรอง 24 VDC ภายนอกทําให้โลจิกควบคุมมีชีวิตในระหว่างความล้มเหลวของเครือข่าย วิศวกรสามารถเข้าถึงพารามิเตอร์, ดำเนินการวินิจฉัย, และรักษาการสื่อสารบัสสนามแม้ว่าซัพพลายสามเฟสหลักจะตัดการเชื่อมต่อ, ลดเวลาหยุดในระหว่

แผงวงจรที่เคลือบตามกฎหมายปกป้องจากความชื้นและฝุ่น ในโรงงานกระดาษหรือสถานีปั๊มกลางแจ้งที่มีการปรับปรุงหรือสารปนเปื้อนในอากาศ การเคลือบช่วยลดความเสี่ยงของการติดตามหรือความล้มเหลวที่เกี่ยวข้องกับการกัดกร่อนเมื่อเทียบก

การใช้งาน

เครื่องจักรเครนและยก: ไดรฟ์ให้แรงบิดเริ่มต้นมากกว่า 200% ที่หยุดสำหรับการยกภาระที่ควบคุมโดยไม่มีการกลับมา การควบคุมเวกเตอร์วงจรปิดจับมอเตอร์ที่ความเร็วศูนย์ด้วยแรงบิดเต็มรูปแบบ ขจัดความต้องการในการเปิดใช้งานเบรกทางกลในช่วงการหยุดพักสั้น ๆ

การควบคุมความตึงและความตึงในสายการแปลง: ความผิดพลาดความเร็วต่ำกว่า 0.01% และความแม่นยำของแรงบิดภายใน 2% ให้การควบคุมความตึงแรงที่แม่นยำสําหรับกระดาษ, ฟิล์มและฟอยล์เว็บลดการแตกของวัสด

เครื่องอัดรีดและเครื่องผสม: ความจุเกินไป 150% เป็นเวลา 60 วินาทีจัดการกับแรงบิดเริ่มต้นสูงและการโหลดเกินไปแบบไม่สม่ำเสมอในเครื่องจักรผสมยางและพลาสติกในขณะที่ความสามารถในการผลิตความถี่ 7200 Hz รองรับการขับเคล

สายพานลำเลียงเหมืองแร่และเครื่องบด: ช่วงการจัดหา 525-690 VAC ตรงกับแรงดันไฟฟ้าการกระจายเหมืองแร่ทั่วไปและแผงเคลือบตามความต้านทานต่อสภาพแวดล้อมที่มีฝุ่น การโหลดเกิน 200% ของไดรฟ์เป็นเวลา 2 วินาที รองรับการล้างแจ็มของเครื่องบด

ไดรฟ์ส่วนของเครื่องกระดาษ: ห้าสล็อตบัตรตัวเลือกช่วยให้การติดตั้งพร้อมกันบัตรข้อเข้ารหัสสําหรับการควบคุมความเร็วและบัตรบัสสนามที่รวดเร็วสําหรับการซิงโครไดรฟ์ไปยังไดรฟ์ผ่าน SystemBus

เครื่องวัดไดนาโมเมตรและเครื่องจําลองโหลด: ความแม่นยำในการควบคุมแรงบิดวงจรปิดภายใน 2% ทําให้ไดรฟ์สามารถเขียนโปรแกรมเป็นโหลดที่สามารถเขียนโปรแกรมได้ที่จําลองสภาพกลในโลกจริงสําหรั

คู่มือการเลือก

การใช้งานที่เหมาะสม:

กระบวนการที่ต้องการความแม่นยำในการควบคุมความเร็วของ 0.01% หรือดีกว่าที่การควบคุมเวกเตอร์ที่ไม่มีเซนเซอร์ไม่สามารถบรรลุความแม่นยำที่ต้องการ

525-690 สภาพแวดล้อมการจัดหา VAC ทั่วไปในอุตสาหกรรมหนักและติดตั้งเรือ

การใช้งานที่ต้องการแรงบิดเต็มที่ความเร็วศูนย์เช่นการยกแนวตั้งหรือการจับภาระ

ระบบที่ต้องการนับ I/O ที่กำหนดเองและโปรโตคอล fieldbus ผ่านการ์ดตัวเลือกปลั๊กอิน

ไม่แนะนำสำหรับ:

การควบคุมความเร็วของปั๊มและพัดลมง่าย เลือกไดรฟ์ VACON NXS แทนมันให้การควบคุมเวกเตอร์โดยไม่มีเซ็นเซอร์ด้วยความแม่นยำที่พอสำหรับการใช้งานแรงบิดแปรที่ต้นทุนต่ำกว่า

การติดตั้งที่มีระบายอากาศที่จํากัดและอุณหภูมิบรรยากาศสูงกว่า 50 ° C สําหรับเงื่อนไขเหล่านี้เลือกรุ่น VACON NXP ที่ระบายความร้อนด้วยของเหลว ซึ่งสามารถประหยัดพื้นที่แผงได้ถึง 70% เมื่อเทียบเท่าที่ระบายความร้อนด้วยอากาศและปฏิเสธความร้

การใช้งานที่ต้องการแรงบิดปลอดภัยแบบบูรณาการ (STO) โดยไม่ต้องใช้บัตรตัวเลือกเพิ่มเติม การตั้งค่าพื้นฐาน NXP00186 ไม่รวมฟังก์ชัน STO ตรวจสอบความต้องการด้านความปลอดภัยและเลือกบัตรตัวเลือกที่เหมาะสม (เช่น บอร์ด OPTAF) ในระหว่างการสั่งซื้อ

คำถามที่พบบ่อย

1. ขนาดและน้ำหนักของ NXP00186-A2L0SSV-A1A2000000 คืออะไร?

ขับเคลื่อนมีขนาดประมาณ 465 มม. (H) × 230 มม. (W) × 278 มม. (D) มีน้ำหนักสุทธิ 18.5 กิโลกรัมน้ำหนักรวมรวมบรรจุภัณฑ์คือ 19.5 กิโลกรัมถูกออกแบบมาสำหรับการติดตั้งติดผนังและต้องมีความช่อง

2. เวลาจัดส่งหรือเวลานําสําหรับ VACON NXP00186 คืออะไร?

เวลานำมาตรฐานของผู้ผลิตคือ 4 ถึง 6 สัปดาห์สำหรับการตั้งค่ามาตรฐาน ผู้จัดจำหน่ายที่ได้รับอนุญาตที่มีสต็อกในท้องถิ่นสามารถจัดส่งภายใน 3 ถึง 5 วันทำการ เราส่งจากสินค้าคลังที่เก็บไว้ที่เทคโนโลยีปักกิ่ง Zhongping เพื่อความต้องการด่วน

3. NXP00186-A2L0SSV-A1A2000000 มีในสต็อกสำหรับการจัดส่งทันทีหรือไม่?

เรารักษาสินค้าคลังของรูปแบบนี้ที่ Beijing Zhongping Technology เพื่อการตอบสนองทันที ระดับสต็อกผู้ผลิตทั่วโลกมีความผันผวน ติดต่อเราเพื่อยืนยันความพร้อมในปัจจุบัน

4. VACON NXP00186 มีการรับรองและอนุมัติอะไร?

ไดรฟ์มีเครื่องหมาย CE การรับรอง cULus และการอนุมัติ RCM มันเป็นไปตามมาตรฐานความปลอดภัย IEC/EN 61800-5-1 และได้รับการทดสอบตาม IEC/EN 61800-3 สําหรับการปล่อย EMC และภูมิคุ้มกัน การอนุมัติจะพิมพ์บนแผ่นชื่อไดรฟ์

5. ค่าใช้จ่าย NXP00186-A2L0SSV-A1A2000000 เท่าไหร่? ช่วงราคาคืออะไร?

NXP00186 มักจะตั้งแต่ 7,500 ถึง 12,000 เหรียญสหรัฐต่อหน่วย ขึ้นอยู่กับการตั้งค่าและปริมาณ ราคาผันผวนเนื่องจากอัตราแลกเปลี่ยน ภาษี และการปรับโรงงาน สําหรับการเสนอราคาที่ถูกต้องรวมถึงราคาปัจจุบันและค่าใช้จ่ายในการจัดส่ง ติดต่อเทคโนโลยีปักกิ่ง Zhongping โดยตรง

6. คุณมีเงื่อนไขการชำระเงินใดในการซื้อ NXP00186?

เรายอมรับการโอนโดยธนาคาร (T / T) และบัตรเครดิตใหญ่ สำหรับบัญชีบริษัทที่มีคุณสมบัติ Beijing Zhongping Technology ให้เงื่อนไขการชำระเงินสุทธิ 30 ครั้งเมื่ออนุมัติเครดิต จําเป็นต้องชำระเงินล่วงหน้า 30% สําหรับคำสั่งซื้อที่ไม่ใช่บัญชีด้วยยอดเงินที่ต้องชำระก่อนการจัดส่ง

7. ฉันจะติดตั้ง NXP00186-A2L0SSV-A1A2000000 ได้อย่างไรและความต้องการติดตั้งคืออะไร?

ไดรฟ์ติดตั้งอยู่บนพื้นผิวแนวตั้ง โดยใช้จุดติดตั้ง 4 จุด มันต้องการสภาพแวดล้อมติดตั้ง IP21 / NEMA ประเภท 1 ให้ความว่างขั้นต่ำ 100 มม. เหนือและต่ำกว่าหน่วย และ 20 มม. ในแต่ละด้านเพื่อการไหลของอากาศที่เพียงพอ Beijing Zhongping Technology ให้คู่มือการติดตั้งและรายการตรวจสอบก่อนการใช้งานกับทุกสั่งซื้อ

8. ระยะเวลาการรับประกันและนโยบายการคืนสําหรับ NXP00186 คืออะไร?

เราให้การรับประกัน 18 เดือนต่อการผลิตข้อบกพร่อง มีตัวเลือกการรับประกันขยาย 24 หรือ 36 เดือนโดยมีค่าธรรมเนียมเพิ่มเติม การคืนต้องได้รับอนุญาตล่วงหน้า Beijing Zhongping Technology ประมวลผลคำขอ RMA ภายใน 48 ชั่วโมงทํางานหลังจากได้รับ เราต้องการบรรจุภัณฑ์เดิมสําหรับการจัดส่งกลับ

9. อะไหล่และบริการหลังการขายมีสำหรับ NXP00186?

เราสต็อกชุดพัดลมระบายความร้อนแป้นพิมพ์ควบคุมบัตรตัวเลือกและบอร์ดเทอร์มินัลเป็นชิ้นส่วนอะไหล่ Beijing Zhongping Technology ให้การสนับสนุนทางเทคนิค 24 ชั่วโมงผ่านโทรศัพท์และอีเมล เรายังให้บริการดําเนินการในสถานที่ การบำรุงรักษาป้องกัน และการซ่อมแซมขับรถ ติดต่อเราเพื่อรับราคาสัญญาบริการ

10. การพิจารณาภาษีศุลกากร ภาษีและภาษีนำเข้าเมื่อนําเข้า NXP00186 คืออะไร?

รหัส HTSUS คือ 8504.40.6010 และการจัดอันดับ ECCN คือ EAR99 การจัดส่งระหว่างประเทศถูกส่งภายใต้ Incoterms CPT (การขนส่งชำระเงิน) พร้อมภาษีค่าธรรมเนียมศุลกากรและภาษี VAT ที่ใช้ได้โดยผู้ซื้อในเวลาส่ง Beijing Zhongping Technology ให้บริการใบแจ้งหนี้ทางการค้าและรายการบรรจุที่จําเป็นสําหรับการพิธีการศุลกากรในคำสั่งส่งออกทั้งหมด

นอกเหนือจาก NXP00186 รายละเอียดข้างต้นเราจัดหาช่วงที่สมบูรณ์ของขนาดกรอบนี้ครอบคลุมการจัดอันดับพลังงานเกินไปต่ำจาก 3 กิโลวัตต์ถึง 200 กิโลวัตต์ (กระแสต่อเนื่อง 4.5 A ถึง 208 A) และการจัดอันดับพลังงานเกินไปสู รหัสรุ่นที่มีอยู่รวมถึง:

NXP00046-A2L0SSV-A1A2000000, NXP00056-A2L0SSV-A1A2000000

NXP00076-A2L0SSV-A1A2000000, NXP00106-A2L0SSV-A1A2000000

NXP00136-A2L0SSV-A1A2000000, NXP00186-A2L0SSV-A1A2000000

NXP00226-A2L0SSV-A1A2000000, NXP00276-A2L0SSV-A1A2000000

NXP00346-A2L0SSV-A1A2000000, NXP00416-A2L0SSV-A1A2000000

NXP00526-A2L0SSV-A1A2000000, NXP00626-A2L0SSV-A1A2000000

NXP00806-A2L0SSV-A1A2000000, NXP01006-A2L0SSV-A1A2000000

NXP01256-A2L0SSG-A1A2000000, NXP01446-A2L0SSG-A1A2000000

NXP01706-A2L0SSG-A1A2000000, NXP02086-A2L0SSG-A1A2000000
