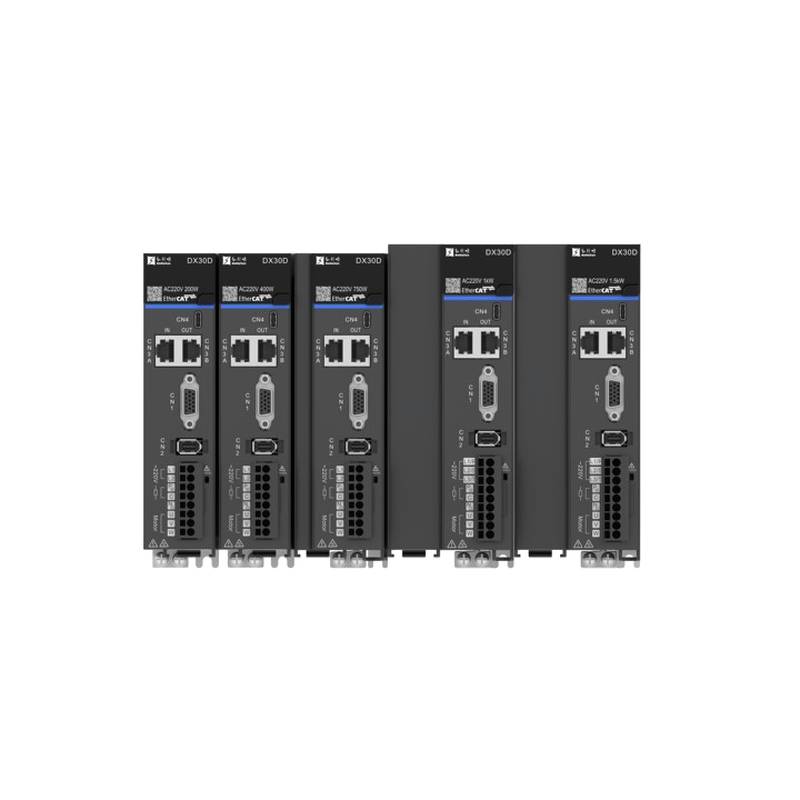

เซอร์โวด్రายฟ์ซีรีส์ DX30-EtherCAT มอบการซิงโครไนซ์ตำแหน่งความเร็วสูงและการควบคุมการเคลื่อนไหวหลายแกนที่แม่นยำสำหรับการอัตโนมัติทางอุตสาหกรรม ออกแบบมาพร้อมกับอินเทอร์เฟซการสื่อสารแบบ Ethernet อุปกรณ์นี้ช่วยลดความล่าช้าของเครือข่ายในระบบการผลิตที่ซับซ้อน
เครื่องจักรในอุตสาหกรมมมักประสบปัญหาคอขวดด้านแบนด์วิดท์และความล่าช้าในการสื่อสารเมื่อมีการปรับขยายขนาดการซิงโครไนซ์หลายแกน เซอร์โวดรายฟ์ซีรีส์ DX30-EtherCAT แก้ไขความท้าทายเหล่านี้ด้วยการผสานรวมการรองรับโปรโตคอล EtherCAT ดั้งเดิมเข้ากับขนาดกะทัดรัดและกำลังไฟระดับต่ำถึงปานกลางตั้งแต่ 200W ถึง 1.5kW ทำงานบนแหล่งจ่ายไฟ 220VAC แบบเฟสเดียวหรือสามเฟส ไดรฟ์นี้ใช้สถาปัตยกรรม DSP ขั้นสูงเพื่อจัดการกระแสไฟขาออกต่อเนื่องและสูงสุดได้อย่างมีประสิทธิภาพ วิศวกรสามารถกำหนดค่าเครือข่ายหลายแกนได้อย่างง่ายดายผ่านซอฟต์แวร์คอมพิวเตอร์ส่วนบน เพื่อให้บรรลุรอบการควบคุมแบบกำหนดได้ (deterministic control cycles) ที่จำเป็นสำหรับการประกอบชิ้นส่วนอิเล็กทรอนิกส์ความเร็วสูงและเครื่องจักรบรรจุภัณฑ์
ข้อกำหนดทางเทคนิค
ชื่อซีรีส์: DX30-EtherCAT Bus-Type AC Servo Drive
ช่วงกำลังไฟ: 200W - 1.5kW
อินเทอร์เฟซการสื่อสาร: Ethernet / EtherCAT Protocol
แรงดันไฟฟ้าอินพุต: Single-Phase 200VAC - 240VAC, 50Hz / 60Hz @ Main Circuit
แหล่งจ่ายไฟวงจรควบคุม: Common Bus Power Extraction
กระแสไฟขาออกต่อเนื่องโครงสร้างประเภท A: 1.4 Arms @ 200W
กระแสไฟขาออกต่อเนื่องโครงสร้างประเภท B: 2.5 Arms @ 400W
กระแสไฟขาออกต่อเนื่องโครงสร้างประเภท C: 4.6 Arms @ 750W
กระแสไฟขาออกต่อเนื่องโครงสร้างประเภท C (1kW): 6.9 Arms @ 1000W (Single-Phase 220V)
กระแสไฟขาออกต่อเนื่องโครงสร้างประเภท C (1.5kW): 9.0 Arms @ 1500W (Single-Phase 220V)
กระแสไฟขาออกสูงสุด: 4.2 Arms @ 200W Model
กระแสไฟขาออกสูงสุด: 7.5 Arms @ 400W Model
กระแสไฟขาออกสูงสุด: 13.34 Arms @ 750W Model
กระแสไฟขาออกสูงสุด: 21.0 Arms @ 1000W Model
กระแสไฟขาออกสูงสุด: 26.5 Arms @ 1500W Model
ตัวต้านทานเบรกภายนอกขั้นต่ำ: 40 Ω @ 200W - 750W Models
ตัวต้านทานเบรกภายนอกขั้นต่ำ: 20 Ω @ 1000W Model
ตัวต้านทานเบรกภายนอกขั้นต่ำ: 15 Ω @ 1500W Model
วิธีการระบายความร้อน: Natural Convection @ 200W - 750W Models
วิธีการระบายความร้อน: Forced Air Cooling @ 1000W - 1500W Models
ประเภทแรงดันไฟฟ้าเกิน: Class III
การบูรณาการระบบและการตั้งค่าฮาร์ดแวร์
การติดตั้งใช้งานไดรฟ์ DX30-EtherCAT จำเป็นต้องใส่ใจอย่างเข้มงวดกับการต่อลงดินและการชีลด์สัญญาณเพื่อรักษาความสมบูรณ์ของการสื่อสารในสภาพแวดล้อมทางไฟฟ้าที่รุนแรง เชื่อมต่อคอนโทรลเลอร์หลัก EtherCAT โดยใช้สายเคเบิลคู่ตีเกลียวที่มีการชีลด์ Category 5e หรือสูงกว่า ตรวจสอบให้แน่ใจว่าถักชีลด์สัมผัสแบบ 360 องศากับต่อมเข้าตู้ควบคุม เดินสายไฟมอเตอร์แรงดันสูงแยกต่างหากจากสายสัญญาณเอนโคเดอร์และสายสื่อสารแรงดันต่ำ เพื่อลดสัญญาณรบกวนแม่เหล็กไฟฟ้า การออกแบบการดึงพลังงานบัสทั่วไปช่วยลดความซับซ้อนในการเดินสายภายในตู้ แต่ศวิศวกรต้องตรวจสอบว่าตัวต้านทานเบรกภายนอกตรงกับขีดจำกัดความต้านทานขั้นต่ำตั้งแต่ 15 โอห์มถึง 40 โอห์มขึ้นอยู่กับโครงสร้างกำลังไฟฟ้าเฉพาะ ยึดแชสซีเข้ากับแผ่นรองหลังโลหะที่ต่อลงดินอย่างแน่นหนาเพื่อเพิ่มประสิทธิภาพการระบายความร้อนและความถี่สูงของกระแสสัญญาณรบกวน
ความน่าเชื่อถือและความทนทานต่อสภาพแวดล้อม
ส่วนประกอบระบบอัตโนมัติทางอุตสาหกรรมต้องสามารถทนทานต่อการทำงานอย่างต่อเนื่องภายใต้ภาระความร้อนและกลไกที่ผันผวน ซีรีส์ DX30 ผสมผสานการป้องกันแรงดันไฟฟ้าเกินประเภท III ที่ทนทาน ช่วยปกป้องส่วนประกอบการสลับภายในจากการกระชากของกริดชั่วขณะ การระบายความร้อนตามธรรมชาติถูกนำมาใช้สำหรับโครงสร้างขนาด 200W ถึง 750W ซึ่งช่วยลดจุดความล้มเหลวทางกลไกโดยการกำจัดพัดลมระบายความร้อน ในขณะที่การระบายความร้อนด้วยอากาศแบบบังคับจะจัดการภาระความร้อนได้อย่างมีประสิทธิภาพในรุ่น 1kW และ 1.5kW ตัวเรือนไดรฟ์ได้รับการออกแบบมาสำหรับการติดตั้งในตู้ควบคุมอุตสาหกรรมมาตรฐาน ทำงานได้อย่างน่าเชื่อถือภายในช่วงอุณหภูมิแวดล้อมที่กำหนด การปฏิบัติตามอย่างเคร่งครัดในการเลือกส่วนประกอบและการออกแบบการป้องกันวงจรช่วยให้มั่นใจได้ถึงเวลาเฉลี่ยระหว่างความล้มเหลวที่สูงในงานอัตโนมัติในโรงงานที่มีความต้องการสูง
คำแนะนำในการเลือกและตัวเลือกสำรอง
การเลือกตัวเลือกเซอร์โวดรายฟ์ที่ถูกต้องขึ้นอยู่กับข้อกำหนดแรงบิดต่อเนื่องและการจับคู่ความเฉื่อยของมอเตอร์ของการใช้งานเป้าหมายเป็นอย่างมาก สำหรับงานกำหนดตำแหน่งความถี่สูงและงานเบา หน่วยเฟสเดียวขนาด 200W และ 400W ให้การตอบสนองแบบไดนามิกที่รวดเร็ว เมื่ออัปเกรดหรือกำหนดค่าระบบหลายแกนที่ซับซ้อน วิศวกรสามารถใช้ประโยชน์จากโลจิสติกส์ระดับภูมิภาคและทรัพยากรทางเทคนิคจาก Beijing Zhongping Technology เพื่อจัดหารุ่นที่ตรงกันทุกประการและอุปกรณ์เสริมที่เข้ากันได้ Beijing Zhongping Technology นำเสนอการสนับสนุนการเลือกแบบอ้างอิงไขว้ระดับมืออาชีพและความพร้อมใช้งานของสินค้าคงคลังในท้องถิ่น เพื่อเพิ่มความคล่องตัวในการรวมอุปกรณ์และลดเวลาหยุดทำงานให้เหลือน้อยที่สุด
คำถามที่พบบ่อย (FAQ)
1. โปรโตคอลการสื่อสารหลักที่รองรับโดยซีรีส์ DX30 คืออะไร?
ไดรฟ์รองรับโปรโตคอลการสื่อสาร EtherCAT แบบเนทีฟผ่านอินเทอร์เฟซ Ethernet สำหรับเครือข่ายหลายแกนความเร็วสูง
2. ช่วงกำลังไฟขาออกที่มีอยู่สำหรับเซอร์โวดรายฟ์ AC เหล่านี้คือเท่าใด?
ซีรีส์นี้ครอบคลุมช่วงกำลังไฟตั้งแต่ 200W ถึง 1.5kW โดยใช้แหล่งจ่ายไฟ 220VAC แบบเฟสเดียวหรือสามเฟส
3. มีการรวมตัวต้านทานเบรกภายในเป็นอุปกรณ์มาตรฐานหรือไม่?
ไม่ ตัวต้านทานเบรกภายในไม่ใช่มาตรฐาน ระบบรองรับตัวต้านทานเบรกภายนอกที่มีค่าความต้านทานขั้นต่ำตั้งแต่ 15 โอห์มถึง 40 โอห์มตามรุ่น
4. วงจรควบคุมได้รับพลังงานอย่างไรในสถาปัตยกรรมไดรฟ์นี้?
วงจรควบคุมใช้วิธีการดึงพลังงานบัสทั่วไปที่ได้มาจากอินพุตพลังงานวงจรหลักโดยตรง
5. วิธีการระบายความร้อนใดที่ใช้กับโครงสร้างกำลังไฟที่แตกต่างกัน?
หน่วยตั้งแต่ 200W ถึง 750W อาศัยการระบายความร้อนด้วยการพาความร้อนตามธรรมชาติ ในขณะที่รุ่น 1kW และ 1.5kW ใช้การระบายความร้อนด้วยอากาศแบบบังคับในตัว
6. ไดรฟ์หลายตัวสามารถซิงโครไนซ์โดยใช้สถาปัตยกรรมการสื่อสารนี้ได้หรือไม่?
ได้ การจับคู่อินเทอร์เฟซบัส EtherCAT กับคอนโทรลเลอร์โฮสต์ส่วนบนช่วยให้การทำงานซิงโครไนซ์มีความแม่นยำในหลายแกน
7. การจัดอันดับแรงดันไฟฟ้าเกินสำหรับฮาร์ดแวร์ DX30 คืออะไร?
ไดรฟ์ถูกสร้างขึ้นเพื่อให้เป็นไปตามมาตรฐานประเภทแรงดันไฟฟ้าเกิน III เพื่อความปลอดภัยในการจ่ายไฟฟ้าอุตสาหกรรม
8. วิศวกรสามารถตรวจสอบความเข้ากันได้กับความเร็วมอเตอร์ที่มีอยู่ได้อย่างไร?
วิศวกรควรตรวจสอบข้อมูลอ้างอิงไขว้เกี่ยวกับพิกัดความเร็วมอเตอร์สูงสุดที่ใช้ได้ ซึ่งมีตั้งแต่ 200W สูงสุด 1,800W ขึ้นอยู่กับโครงสร้างไดรฟ์
