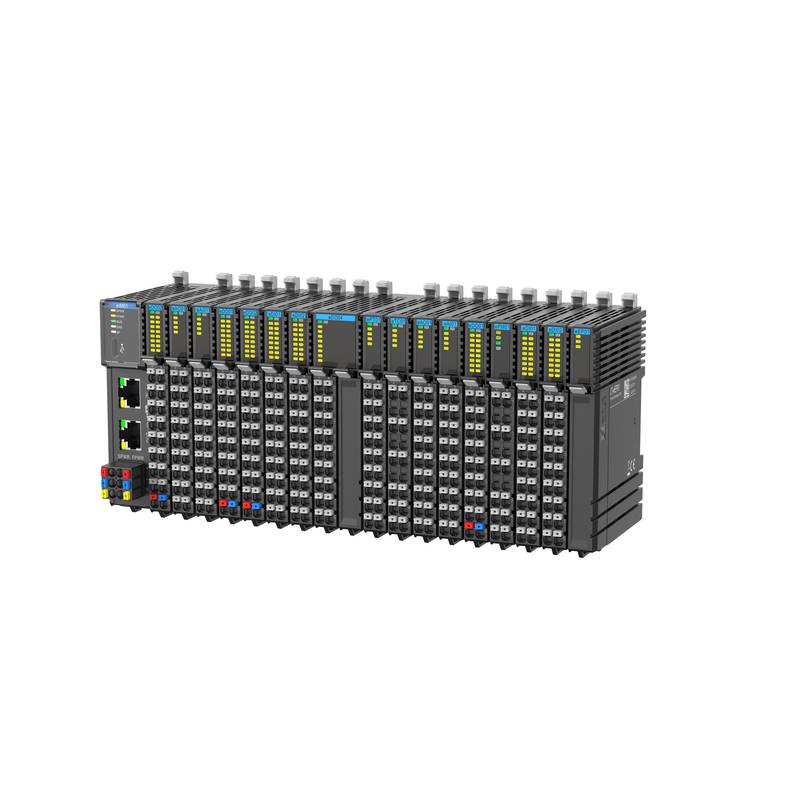

โมดูล I/O ระยะไกลซีรีส์ HollySys LT-e ให้การตอบสนองความเร็วสูงระดับไมโครวินาทีสำหรับสถาปัตยกรรมระบบควบคุมแบบกระจาย (distributed control architectures) ด้วยการออกแบบที่มีความบางเพียง 12 มม. จึงช่วยลดพื้นที่ใช้สอยในตู้ควบคุมให้เหลือน้อยที่สุด พร้อมทั้งรองรับบัสภาคสนามอุตสาหกรรมหลัก ซึ่งรวมถึง PROFINET, EtherCAT และการผสานรวมเกตเวย์ modbus
สายการผลิตอัตโนมัติทางอุตสาหกรรมสมัยใหม่เผชิญกับข้อจำกัดด้านแบนด์วิธที่รุนแรง ข้อจำกัดในการเดินสายสัญญาณหนาแน่น และความเสี่ยงของการหยุดทำงานที่ไม่คาดคิดจากสัญญาณรบกวนในการสื่อสาร (communication jitter) ซีรีส์ LT-e แก้ไขความท้าทายเหล่านี้โดยการรวมการใช้งานช่องสัญญาณความหนาแน่นสูงเข้ากับสถาปัตยกรรมการสื่อสารแบ็คเพลนที่รวดเร็ว วิศวกรสามารถกำหนดค่าโมดูลคัปปลิ้ง เช่น LT-eIM01 สำหรับ EtherCAT หรือ LT-eIM02 สำหรับ PROFINET ซึ่งสามารถขยายได้สูงสุดถึง 64 โมดูลผ่านรีเลย์กำลังไฟฟ้า ความสมบูรณ์ของสัญญาณได้รับการรักษาไว้ผ่านการ隔离ระหว่างช่องสัญญาณกับระบบสูงสุด 1,000 VAC และการบันทึกการวินิจฉัยที่ครอบคลุมถึง 100 เหตุการณ์ต่อโมดูล ช่วยให้มั่นใจได้ถึงการควบคุมแบบเรียลไทม์ที่คาดการณ์ได้ทั่วทั้งเครื่องจักรที่ซับซ้อน
ข้อกำหนดทางเทคนิค
โมดูลคัปปลิ้ง PROFINET: LT-eIM02 @ 24 VDC
โมดูลคัปปลิ้ง EtherCAT: LT-eIM01 @ 24 VDC
โมดูลคัปปลิ้ง EtherNet/IP: LT-eIM03 @ 24 VDC
อินพุตดิจิทัล 16 ช่อง NPN: LT-eDI01 @ 2.7 mA/CH @ 24 VDC
อินพุตดิจิทัล 16 ช่อง PNP: LT-eDI02 @ 2.7 mA/CH @ 24 VDC
อินพุตดิจิทัล 32 ช่อง NPN: LT-eDI11 @ 2.7 mA/CH @ 24 VDC
อินพุตดิจิทัล 32 ช่อง PNP: LT-eDI12 @ 2.7 mA/CH @ 24 VDC
เอาต์พุตรีเลย์ 8 ช่อง: LT-eDO04 @ 230 VAC / 30 VDC
เอาต์พุตดิจิทัล 16 ช่อง NPN: LT-eDO01 @ 0.5 A/CH @ 24 VDC
เอาต์พุตดิจิทัล 16 ช่อง PNP: LT-eDO02 @ 0.5 A/CH @ 24 VDC
เอาต์พุตดิจิทัล 32 ช่อง NPN: LT-eDO11 @ 0.5 A/CH @ 24 VDC
เอาต์พุตดิจิทัล 32 ช่อง PNP: LT-eDO12 @ 0.5 A/CH @ 24 VDC
อินพุตแอนาล็อกแรงดันไฟฟ้า/กระแสไฟฟ้า 4 ช่อง: LT-eAI01 @ ±10 V @ 16-bit
อินพุตแอนาล็อกแรงดันไฟฟ้า 8 ช่อง: LT-eAI02 @ 0-10 V @ 20-30°C
อินพุตแอนาล็อกกระแสไฟฟ้า 8 ช่อง: LT-eAI03 @ 4-20 mA @ 20-30°C
เอาต์พุตแอนาล็อกแรงดันไฟฟ้า/กระแสไฟฟ้า 4 ช่อง: LT-eAO01 @ ±10 V @ 140 us/CH
เอาต์พุตแอนาล็อกแรงดันไฟฟ้า 8 ช่อง: LT-eAO02 @ 0-10 V @ 16-bit
เอาต์พุตแอนาล็อกกระแสไฟฟ้า 8 ช่อง: LT-eAO03 @ 4-20 mA @ 16-bit
อินพุต RTD 4 ช่อง: LT-ePT01 @ Pt100/Pt1000 @ 200 ms/4CH
อินพุตเทอร์โมคัปเปิล 4 ช่อง: LT-eTC01 @ B/C/E/J/K/N/R/S/T @ 200 ms/4CH
โมดูลการสื่อสารอนุกรม: LT-eCM01 @ 2 ช่อง RS485 @ Modbus RTU
โมดูลรีเลย์กำลังไฟฟ้า 24V: LT-ePM01 @ 24 VDC @ การป้องกันกระแสไฟเกิน
การบูรณาการระบบและการติดตั้งฮาร์ดแวร์
การปรับใช้ซีรีส์ LT-e ภายในตู้ควบคุมต้องให้ความสำคัญอย่างใกล้ชิดกับการจัดวางทางกายภาพและการขยายบัสแบ็คเพลน โมดูลคัปปลิ้งแต่ละตัวรองรับส่วนขยายสูงสุด 32 ส่วนโดยตรงทางด้านขวา ซึ่งสามารถขยายได้ถึง 64 โมดูลเมื่อรวมเข้ากับโมดูลรีเลย์กำลังไฟฟ้า LT-ePM01 บล็อกขั้วต่อแบบสปริงแคลมป์ช่วยให้การเดินสายภาคสนามง่ายขึ้นโดยไม่ต้องใช้ไขควงพิเศษ ซึ่งช่วยลดเวลาในการประกอบระหว่างการสร้างแผงควบคุมได้อย่างมาก
ควรใช้สายเคเบิลแบบตีเกลียวมีชีลด์สำหรับช่องสัญญาณแอนาล็อกทั้งหมด เช่น โมดูล LT-eAI01 หรือ LT-eAI03 เพื่อป้องกันสัญญาณรบกวนแม่เหล็กไฟฟ้าจากอินเวอร์เตอร์ปรับความเร็วรอบ (variable frequency drives) ที่อยู่ใกล้เคียง แถบต่อลงดินต้องเชื่อมต่อโดยตรงกับรางยึดแบ็คเพลนเพื่อรักษาวิถีทางที่มีความต้านทานต่ำสำหรับการระบายสัญญาณรบกวนความถี่สูง สำหรับการตั้งค่าการสื่อสารอนุกรมที่ใช้โมดูล RS485 LT-eCM01 สวิตช์ DIP บนบอร์ดช่วยให้วิศวกรสามารถสลับตัวต้านทานการจับคู่ขั้วต่อได้ทันทีโดยไม่ต้องใช้ องค์ประกอบภายนอก
ความน่าเชื่อถือและความทนทานต่อสิ่งแวดล้อม
การปรับใช้งานระบบอัตโนมัติทางอุตสาหกรรมต้องการฮาร์ดแวร์ที่ทนทานซึ่งสามารถทนต่อความเครียดจากความร้อนและภาระทางไฟฟ้าอย่างต่อเนื่อง ซีรีส์ LT-e ทำงานได้อย่างน่าเชื่อถือภายในช่วงอุณหภูมิอุตสาหกรรมมาตรฐาน โดยรักษาความแม่นยำในการวัดสูงถึง 0.1% F.S. ที่ 20°C ถึง 30°C โมดูลรีเลย์กำลังไฟฟ้ามีระบบป้องกันการสลับขั้วในตัว การตรวจจับแรงดันไฟฟ้าตก และการรายงานแรงดันไฟฟ้าแบบเรียลไทม์เพื่อปกป้องเซ็นเซอร์และแอคทูเอเตอร์ที่เชื่อมต่อจากความผันผวนของกริดกะทันหัน
ค่าใช้จ่ายในการบำรุงรักษาลดลงผ่านการออกแบบแบบโมดูลาร์ที่ถอดเปลี่ยนได้ ซึ่งช่วยให้ช่างเทคนิคสามารถสลับส่วนที่ชำรุดได้โดยไม่ต้องถอดสายไฟภาคสนาม ไฟ LED วินิจฉัยในตัวบนทุกโมดูลแสดงสถานะการทำงาน ข้อผิดพลาดของช่องสัญญาณ และสถานะการสื่อสารได้ทันที นอกจากนี้ กลไกการบันทึกภายในยังบันทึกเหตุการณ์การวินิจฉัยได้สูงสุด 100 เหตุการณ์ ช่วยให้บุคลากรซ่อมบำรุงสามารถติดตามการลัดวงจรแบบเป็นๆ หายๆ สายไฟขาด หรือสภาวะเกินพิกัดได้อย่างรวดเร็ว
คำแนะนำในการเลือกและตัวเลือกทางเลือก
การเลือกการกำหนดค่า I/O ระยะไกลที่ถูกต้องขึ้นอยู่กับสถาปัตยกรรมเครือข่ายตัวควบคุมหลักและจำนวนจุดทั้งหมดที่เครื่องจักรต้องการ สำหรับสภาพแวดล้อมตัวควบคุมที่ใช้ PROFINET การจับคู่ตัวควบคุมหลักกับคัปปลิ้ง LT-eIM02 และการผสมการ์ดความหนาแน่นสูง เช่น LT-eDI12 และ LT-eDO12 จะช่วยเพิ่มประสิทธิภาพพื้นที่ตู้ควบคุม เมื่อรวมเครื่องมืออนุกรมรุ่นเก่าหรือจากผู้ผลิตหลายราย โมดูล LT-eCM01 ทำหน้าที่เป็นอินเทอร์เฟซเกตเวย์ modbus ที่เชื่อถือได้ซึ่งรองรับทั้งโหมดการส่งข้อมูลแบบ RTU และ ASCII
北京众平科技股份有限公司 ให้การสนับสนุนด้านวิศวกรรมที่ครอบคลุม โดยนำเสนอการอ้างอิงโยงรายการวัสดุ (bill-of-materials) ที่สมบูรณ์และความพร้อมใช้งานของสต็อกในท้องถิ่น เพื่อให้แน่ใจว่าการพัฒนาต้นแบบมีความราบรื่นและการปรับใช้ในการผลิตจำนวนมากเป็นไปอย่างรวดเร็ว วิศวกรสามารถศึกษาเอกสารข้อมูลทางเทคนิคสำหรับชุดค่าผสมของโมดูลเฉพาะ การคำนวณแหล่งจ่ายไฟ และพารามิเตอร์การปรับแต่งเวลาวงรอบบัส
คำถามที่พบบ่อย (FAQ)
1. จำนวนสูงสุดของส่วนขยายที่คัปปลิ้งตัวเดียวสามารถรองรับได้คือเท่าใด?
โมดูลคัปปลิ้งตัวเดียวรองรับโมดูลขยายได้สูงสุด 32 โมดูลโดยตรงทางด้านขวา และสูงสุด 64 โมดูลทั้งหมดเมื่อใช้โมดูลรีเลย์กำลังไฟฟ้า
2. ซีรีส์ LT-e รองรับการเปลี่ยนโมดูลขยายขณะเปิดเครื่อง (hot-swapping) หรือไม่?
ใช่ การออกแบบเชิงกลช่วยให้สามารถบำรุงรักษาแบบถอดเปลี่ยนได้ แม้ว่าควรตรวจสอบข้อพิจารณาเกี่ยวกับกำลังไฟฟ้าระดับ系统ตามประเภท I/O ที่ใช้งานอยู่ก็ตาม
3. ไฟล์กำหนดค่าถูกโหลดเข้าสู่โมดูลคัปปลิ้งอย่างไร?
ซอฟต์แวร์วิศวกรรมนำเข้าไฟล์คำอธิบายอุปกรณ์ GSD หรือ XML 標準ที่ตรงกับคัปปลิ้งโปรโตคอลนั้นๆ เช่น EtherCAT หรือ PROFINET
4. โปรโตคอลการสื่อสารใดบ้างที่รองรับแบบเนทีฟโดยตัวเลือกคัปปลิ้งต่างๆ?
ซีรีส์นี้รองรับการสื่อสารเครือข่าย PROFINET, EtherCAT, EtherNet/IP และ Modbus TCP ผ่านหมายเลขชิ้นส่วนคัปปลิ้งเฉพาะ
5. โมดูลการสื่อสารอนุกรมสามารถจัดการกับอุปกรณ์ Modbus ของบุคคลที่สามได้หรือไม่?
ใช่ LT-eCM01 มีช่องสัญญาณ RS485 จำนวน 2 ช่องที่รองรับโปรโตคอล Modbus RTU และ ASCII แบบ master/slave รวมถึงการสื่อสารแบบฟรีฟอร์ม
6. ความละเอียดของโมดูลอินพุตแอนาล็อกเช่น LT-eAI02 คือเท่าใด?
โมดูลอินพุตแอนาล็อกมีความละเอียดสูงถึง 16-bit ในช่วงการวัดแรงดันไฟฟ้าและกระแสไฟฟ้าหลายช่วง
7. ระบบจัดการการกระจายพลังงานทั่วทั้งโมดูลหลายตัวอย่างไร?
โมดูลรีเลย์กำลังไฟฟ้า 24V LT-ePM01 จะจ่ายพลังงานเสริม ตรวจสอบระดับแรงดันไฟฟ้าแบบเรียลไทม์ และจัดการกับการป้องกันแรงดันไฟฟ้าตกหรือกระแสไฟเกิน
8. บันทึกการวินิจฉัยจะถูกบันทึกไว้หรือไม่ในระหว่างที่ไฟดับกะทันหันที่ไม่คาดคิด?
โมดูลดิจิทัลและแอนาล็อกแต่ละตัวรองรับการบันทึกการวินิจฉัยภายในสูงสุด 100 เหตุการณ์ เพื่อช่วยในการแก้ไขปัญหาข้อผิดพลาดชั่วคราวของไซต์งาน
