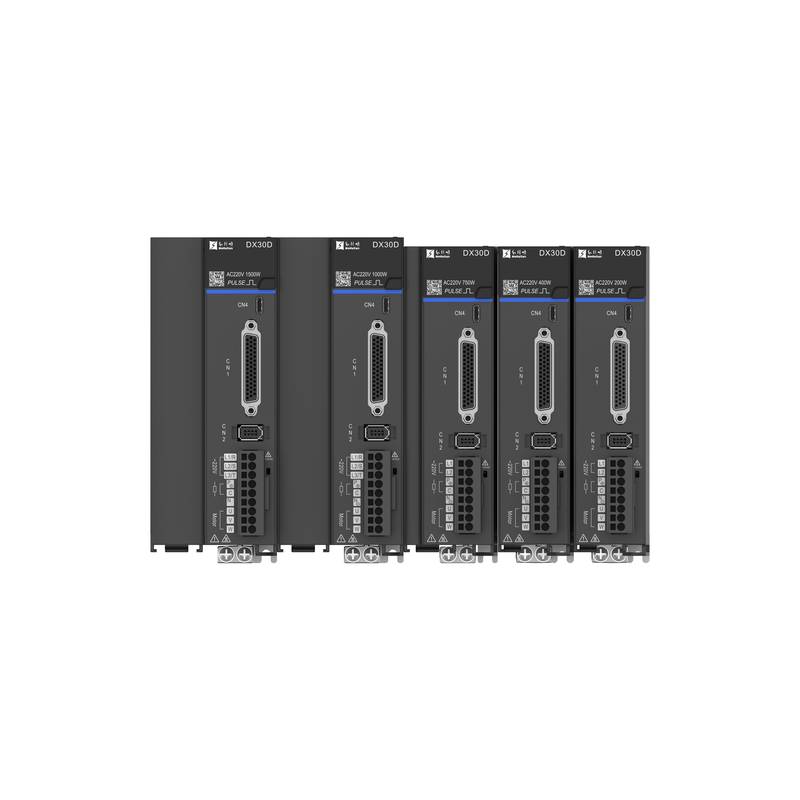

เซอร์โวมอเตอร์ไดรฟ์ HollySys DX30 พร้อม RS485 Modbus Pulse Mode

เซอร์โວไดรฟ์มอเตอร์แบบพัลส์ HollySys DX30 ที่ได้รับการออกแบบทางวิศวกรรมสำหรับงานระบบอัตโนมัติอุตสาหกรรมขนาดเล็กและขนาดกลาง ให้การควบคุมการเคลื่อนไหวที่แม่นยำในเครื่องจักรที่หลากหลาย ด้วยโปรโตคอลการสื่อสาร RS485 Modbus ในตัว ไดรฟ์ที่เชื่อถือได้นี้ช่วยให้สามารถกำหนดค่าเครือข่ายหลายแกนได้อย่างราบรื่นและการซิงโครไนซ์หลายยูนิตผ่านตัวควบคุมระดับบน

ทำงานในช่วงกำลังตั้งแต่ 200 W ถึง 1.5 kW เซอร์โวไดรฟ์ DX30 รองรับความต้องการด้านระบบอัตโนมัติในโรงงานที่มีความต้องการสูงผ่านการจัดการความระบายความร้อนที่แข็งแกร่งและโครงสร้างเฟรมที่ยืดหยุ่น วิศวกรอุตสาหกรรมมักพบกับความท้าทายเกี่ยวกับเสถียรภาพของแรงบิดมอเตอร์เอาต์พุต การควบคุมความเร็วที่แม่นยำ และการสื่อสารบัสหลายแกนที่เชื่อถือได้ในสภาพแวดล้อมการผลิตความเร็วสูง ซีรีส์ DX30 แก้ไขอุปสรรคทางวิศวกรรมเหล่านี้โดยใช้ฮาร์ดแวร์ประมวลผลสัญญาณประสิทธิภาพสูงและโปรโตคอลการสื่อสาร Modbus RTU มาตรฐานผ่านเลเยอร์ทางกายภาพ RS485 สถาปัตยกรรมนี้ช่วยให้ตู้ควบคุมสามารถตรวจสอบพารามิเตอร์การทำงาน ดำเนินการปรับแต่งแบบเรียลไทม์ และสั่งการโปรไฟล์หลายแกนที่ซิงโครไนซ์โดยไม่มีการสูญเสียแพ็กเกจหรือความล่าช้าในการส่งคำสั่ง ด้วยการจับคู่กับเซอร์โวโมเตอร์ AC ที่เข้ากันได้ ไดรฟ์จะรักษารักษาแบนด์วิดท์ลูปกระแสไฟให้เหมาะสม ลดริปเปิลของแรงบิดที่ความเร็วต่ำ และให้การตอบสนองชั่วขณะที่รวดเร็วระหว่างการทำงานแบบจุดต่อจุดอย่างรวดเร็ว

ข้อมูลจำเพาะทางเทคนิค

ช่วงกำลัง: 200 W ถึง 1.5 kW @ 220 VAC

แรงดันไฟฟ้าอินพุต: เฟสเดียว 200 VAC ถึง 240 VAC @ 50 Hz / 60 Hz

รุ่น DX30D-S2-020-P กำลัง: 200 W @ 220 VAC

รุ่น DX30D-S2-040-P กำลัง: 400 W @ 220 VAC

รุ่น DX30D-S2-075-P กำลัง: 750 W @ 220 VAC

รุ่น DX30D-T2-100-P กำลัง: 1000 W @ 220 VAC

รุ่น DX30D-T2-150-P กำลัง: 1500 W @ 220 VAC

ความจุมอเตอร์สูงสุด DX30D-S2-020-P: 200 W @ 220 VAC

ความจุมอเตอร์สูงสุด DX30D-S2-040-P: 400 W @ 220 VAC

ความจุมอเตอร์สูงสุด DX30D-S2-075-P: 750 W @ 220 VAC

ความจุมอเตอร์สูงสุด DX30D-T2-100-P: 1300 W @ 220 VAC

ความจุมอเตอร์สูงสุด DX30D-T2-150-P: 1800 W @ 220 VAC

กระแสไฟอินพุตต่อเนื่อง DX30D-S2-020-P: 2.2 Arms @ 220 VAC

กระแสไฟอินพุตต่อเนื่อง DX30D-S2-040-P: 4.8 Arms @ 220 VAC

กระแสไฟอินพุตต่อเนื่อง DX30D-S2-075-P: 7.6 Arms @ 220 VAC

กระแสไฟอินพุตต่อเนื่อง DX30D-T2-100-P: 10.0 Arms @ เฟสเดียว 220 VAC

กระแสไฟอินพุตต่อเนื่อง DX30D-T2-150-P: 14.2 Arms @ เฟสเดียว 220 VAC

กระแสไฟเอาต์พุตต่อเนื่อง DX30D-S2-020-P: 1.4 Arms @ 220 VAC

กระแสไฟเอาต์พุตต่อเนื่อง DX30D-S2-040-P: 2.5 Arms @ 220 VAC

กระแสไฟเอาต์พุตต่อเนื่อง DX30D-S2-075-P: 4.6 Arms @ 220 VAC

กระแสไฟเอาต์พุตต่อเนื่อง DX30D-T2-100-P: 6.9 Arms @ 220 VAC

กระแสไฟเอาต์พุตต่อเนื่อง DX30D-T2-150-P: 9.0 Arms @ 220 VAC

กระแสไฟเอาต์พุตสูงสุด DX30D-S2-020-P: 4.2 Arms @ 220 VAC

กระแสไฟเอาต์พุตสูงสุด DX30D-S2-040-P: 7.5 Arms @ 220 VAC

กระแสไฟเอาต์พุตสูงสุด DX30D-S2-075-P: 13.34 Arms @ 220 VAC

กระแสไฟเอาต์พุตสูงสุด DX30D-T2-100-P: 21.0 Arms @ 220 VAC

กระแสไฟเอาต์พุตสูงสุด DX30D-T2-150-P: 26.5 Arms @ 220 VAC

แหล่งจ่ายไฟควบคุม: การดึงกำลังไฟฟ้าบัสร่วม @ 220 VAC

ค่าต่ำสุดของตัวต้านทานเบรกภายนอก DX30D-S2-020-P: 40 โอห์ม @ 220 VAC

ค่าต่ำสุดของตัวต้านทานเบรกภายนอก DX30D-S2-040-P: 40 โอห์ม @ 220 VAC

ค่าต่ำสุดของตัวต้านทานเบรกภายนอก DX30D-S2-075-P: 40 โอห์ม @ 220 VAC

ค่าต่ำสุดของตัวต้านทานเบรกภายนอก DX30D-T2-100-P: 20 โอห์ม @ 220 VAC

ค่าต่ำสุดของตัวต้านทานเบรกภายนอก DX30D-T2-150-P: 15 โอห์ม @ 220 VAC

การรองรับตัวต้านทานเบรก: ภายนอกเท่านั้น ไม่มีตัวต้านทานภายใน

วิธีระบายความร้อน DX30D-S2-020-P ถึง DX30D-S2-075-P: การพาความร้อนตามธรรมชาติ @ อุณหภูมิแวดล้อม

วิธีระบายความร้อน DX30D-T2-100-P ถึง DX30D-T2-150-P: การระบายความร้อนด้วยอากาศบังคับ @ มีพัดลมในตัว

หมวดหมู่แรงดันไฟฟ้าเกิน: III @ มาตรฐาน IEC

การบูรณาการระบบและการติดตั้งฮาร์ดแวร์

การติดตั้งทางกลและการเดินสายไฟที่เหมาะสมเป็นตัวกำหนดความเสถียรในระยะยาวของเซอร์โวไดรฟ์ DX30 ภายในแผงควบคุมอุตสาหกรรม ช่างเทคนิคต้องติดตั้งยูนิตในแนวตั้งบนแผ่นหลังที่เป็นสื่อกระแสไฟฟ้าเพื่อให้แน่ใจว่ามีการกระจายความร้อนที่เพียงพอ โดยเว้นระยะห่างอย่างน้อย 50 มม. ด้านบนและด้านล่างของตัวเครื่อง สายเคเบิลแบบตีเกลียวที่มีการป้องกันสัญญาณเป็นสิ่งจำเป็นสำหรับเครือข่ายการสื่อสาร RS485 Modbus เพื่อขจัดสัญญาณรบกวนแม่เหล็กไฟฟ้าที่เกิดจากไดรฟ์ความถี่แปรผันหรือสายไฟแรงสูงที่อยู่ใกล้เคียง ชิลด์ของสายเคเบิลต้องเชื่อมต่อกับกราวด์ที่จุดอิมพีแดนซ์ต่ำจุดเดียวเพื่อป้องกันกราวด์ลูปที่ทำให้แพ็กเกจข้อมูลอนุกรมเสียหาย ขั้วต่อไฟหลักต้องขันแรงบิดให้แน่นหนาตามมาตรฐานเกจสายไฟ ในขณะที่ตัวต้านทานเบรกภายนอกต้องตรงกับเกณฑ์ความต้านทานขั้นต่ำที่ระบุไว้ในพารามิเตอร์ทางเทคนิค เพื่อปกป้องทรานซิสเตอร์สลับภายในจากความเสียหายของแรงดันไฟฟ้าเกินระหว่างรอบการลดความเร็วอย่างรวดเร็ว

ความน่าเชื่อถือและความทนทานต่อสภาพแวดล้อม

สภาพแวดล้อมทางอุตสาหกรรมทำให้ฮาร์ดแวร์ควบคุมต้องเผชิญกับความเครียดจากความร้อน การสั่นสะเทือน และการปนเปื้อนของอนุภาคในอากาศ ซีรีส์ DX30 ประกอบด้วยชิ้นส่วนอิเล็กทรอนิกส์เกรดอุตสาหกรรมที่บรรจุอยู่ในโครงสร้างที่แข็งแรงซึ่งได้รับการจัดอันดับให้สอดคล้องกับหมวดหมู่แรงดันไฟฟ้าเกิน III รุ่นกำลังต่ำจะใช้การระบายความร้อนด้วยการพาความร้อนตามธรรมชาติแบบพาสซีฟ ซึ่งช่วยขจัดความล้มเหลวของพัดลมกลไกในสภาพแวดล้อมที่มีฝุ่น ในขณะที่รุ่นกำลังสูง 1.0 kW และ 1.5 kW ใช้การระบายความร้อนด้วยอากาศบังคับที่ควบคุมด้วยความร้อนเพื่อรักษาระดับอุณหภูมิทางแยกให้เหมาะสม วิศวกรควรตรวจสอบตัวกรองการระบายอากาศอย่างสม่ำเสมอและตรวจสอบให้แน่ใจว่าอุณหภูมิแวดล้อมในการทำงานยังคงอยู่ภายในขีดจำกัดทางอุตสาหกรรมที่ยอมรับได้ เพื่อให้บรรลุเวลาเฉลี่ยที่สูงระหว่างความล้มเหลว วงจรตรวจสอบภายในจะติดตามแรงดันไฟฟ้าบัส กระแสไฟเอาต์พุต และอุณหภูมิฮีทซิงค์อย่างต่อเนื่อง โดยจะทริกเกอร์การปิดเครื่องป้องกันทันทีหากมีความผิดปกติทางความร้อนหรือไฟฟ้าเกิดขึ้น

คำแนะนำในการเลือกและตัวเลือกทางเลือก

การเลือก  DX30 ที่ถูกต้องจำเป็นต้องจับคู่ความต้องการกระแสไฟต่อเนื่องและสูงสุดของแอปพลิเคชันกับความเฉื่อยของโหลดทางกลและโปรไฟล์รอบการทำงาน สำหรับงานที่มีน้ำหนักเบาซึ่งเกี่ยวข้องกับการกำหนดตำแหน่งหลายแกนอย่างรวดเร็ว รุ่นเฟรม A และ B ขนาด 200 W ถึง 750 W ให้การติดตามแบบไดนามิกที่ยอดเยี่ยม เมื่อปรับขนาดขึ้นเป็นระบบกำหนดตำแหน่งสำหรับงานหนักที่ต้องการเอาต์พุต 1.0 kW ถึง 1.5 kW การกำหนดค่าเฟรม C ช่วยให้มีพื้นที่ว่างทางความร้อนที่เพียงพอและความสามารถในการรับแรงบิดเกินกำลัง 北京众平科技股份有限公司 (Beijing Zhongping Technology) ให้การสนับสนุนทางเทคนิคที่ครอบคลุมและความพร้อมใช้งานของสินค้าคงคลังในพื้นที่เพื่อช่วยเหลือวิศวกรในการอ้างอิงข้ามฮาร์ดแวร์รุ่นเก่า การเลือกเซอร์โวโมเตอร์ที่ตรงกัน และการจัดหายูนิตทดแทนที่ปรับแต่งให้เหมาะกับกรอบงานอัตโนมัติเฉพาะ

คำถามที่พบบ่อย (FAQ)

1. ถาม: ระยะเวลารอคอยสินค้าสำหรับการจัดส่งเซอร์โวไดรฟ์ DX30 มาตรฐานคือเท่าใด

A: รุ่นมาตรฐาน เช่น DX30D-S2-075-P มีสต็อกในพื้นที่โดย 北京众平科技股份有限公司 (Beijing Zhongping Technology) ช่วยให้สามารถจัดส่งได้อย่างรวดเร็วภายใน 24 ถึง 48 ชั่วโมงสำหรับข้อกำหนดของโครงการเร่งด่วน

2. ถาม: เงื่อนไขการรับประกันใดที่มีผลกับยูนิตที่ซื้อ

A: ส่วนประกอบระบบอัตโนมัติ HollySys ดั้งเดิมทั้งหมดที่จัดหาผ่าน 北京众平科技股份有限公司 (Beijing Zhongping Technology) จะรวมการรับประกันของผู้ผลิตมาตรฐาน 12 เดือนครอบคลุมข้อบกพร่องด้านวัสดุและฝีมือการผลิต

3. ถาม: ซีรีส์ DX30 สามารถสื่อสารกับตัวควบคุมลอจิกที่ตั้งโปรแกรมได้ของบุคคลที่สามได้หรือไม่

A: ได้ ไดรฟ์รองรับโปรโตคอลการสื่อสาร RS485 Modbus RTU มาตรฐาน ช่วยให้สามารถบูรณาการได้อย่างราบรื่นกับ PLC ใดๆ ที่มีพอร์ตการสื่อสารอนุกรม

4. ถาม: ไดรฟ์มีตัวต้านทานเบรกภายในหรือไม่

A: ไม่ ซีรีส์ DX30 ไม่มีตัวต้านทานเบรกในตัวสำหรับทุกพิกัดกำลัง โดยกำหนดให้ผู้ใช้ต้องเชื่อมต่อตัวต้านทานภายนอกที่ตรงกับค่าโอห์มขั้นต่ำที่ระบุ

5. ถาม: ความแตกต่างหลักระหว่างรุ่นเฟรม A, B และ C คืออะไร

A: การจำแนกประเภทเฟรมเป็นตัวกำหนดขนาดทางกายภาพ พิกัดกระแสไฟต่อเนื่อง วิธีระบายความร้อน และความจุมอเตอร์สูงสุดที่ใช้ได้ตั้งแต่ 200 W สูงสุด 1.5 kW

6. ถาม: กำลังไฟของวงจรควบคุมจ่ายให้กับไดรฟ์อย่างไร

A: กำลังไฟของวงจรควบคุมใช้การออกแบบการดึงกำลังบัสร่วมที่ได้มาจากอินพุตแหล่งจ่ายไฟหลักเฟสเดียว 200 VAC ถึง 240 VAC โดยตรง

7. ถาม: การบำรุงรักษาเชิงป้องกันใดที่จำเป็นสำหรับรุ่นที่ระบายความร้อนด้วยอากาศบังคับ

A: ยูนิตที่มีพิกัด 1.0 kW และ 1.5 kW ใช้พัดลมระบายความร้อนในตัว ซึ่งต้องมีการตรวจสอบตัวกรองอากาศของตู้เป็นระยะและการทำความสะอาดครีบฮีทซิงค์เพื่อป้องกันข้อผิดพลาดทางความร้อน

8. ถาม: ควรยุติสายการสื่อสาร RS485 อย่างไร

A: วิศวกรควรใช้ตัวต้านทานเทอร์มิเนต 120 โอห์มมาตรฐานที่ปลายทั้งสองข้างของเครือข่ายบัส RS485 เพื่อขจัดสัญญาณสะท้อนระหว่างการพอลลิงความเร็วสูง
