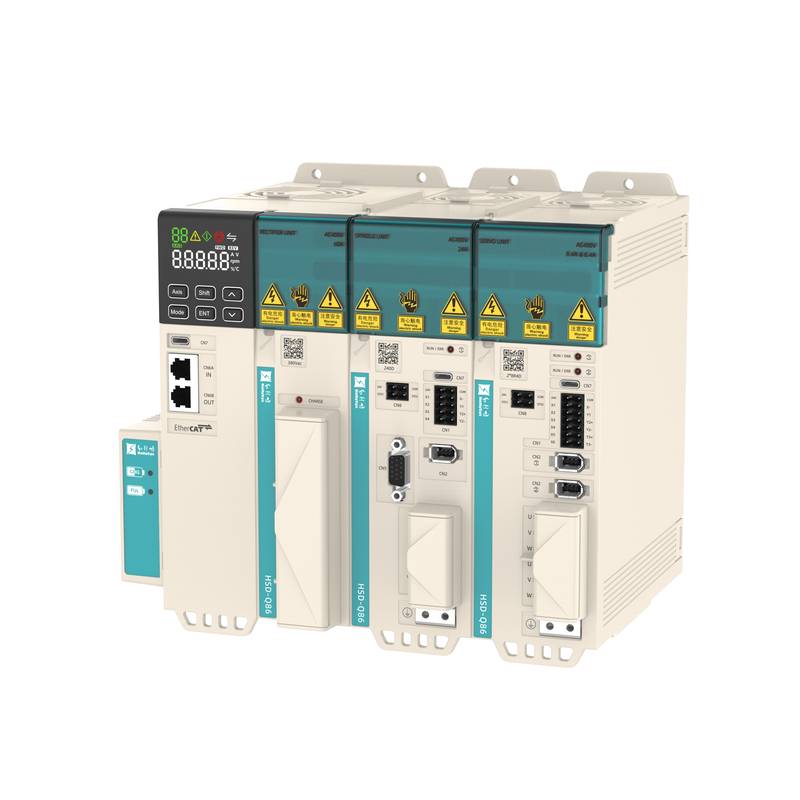

HollySys HS Q86 เซอร์โวซิสเต็มส์ มอเตอร์คอนโทรลเซ็นเตอร์ ดีซีบัส

แพลตฟอร์มเซอร์воแบบหลายแกน HollySys HS Q86 ที่ออกแบบทางวิศวกรรมสำหรับระบบอัตโนมัติทางอุตสาหกรรมขั้นสูง ให้การควบคุมมอเตอร์ความหนาแน่นสูงผ่านสถาปัตยกรรมบัส DC ร่วมกัน ระบบนี้ช่วยเพิ่มประสิทธิภาพพื้นที่ตู้ควบคุมและการกระจายพลังงานสำหรับเครื่องจักรความเร็วสูง

ระบบอัตโนมัติแบบหลายแกนอุตสาหกรรมต้องการการตอบสนองแบบไดนามิกสูงและการจัดการพลังงานที่ยืดหยุ่น เพื่อป้องกันการลดประสิทธิภาพเนื่องจากความร้อน (Thermal Throttling) และการหยุดทำงานของการผลิต ซีรีส์ HS Q86 ใช้ชิปประมวลผลร่วมแบบสองแกนและฟิลด์บัสอุตสาหกรรมความเร็วสูง 100 Mbps เพื่อซิงโครไนซ์โปรไฟล์การเคลื่อนไหว across การเชื่อมต่อทางกลที่ซับซ้อน ด้วยโทโพโลยีบัส DC ทั่วไปที่แข็งแกร่ง ตัวขับเคลื่อนจึงจับพลังงานเบรกแบบรีเจนเนอเรทีฟภายใน ช่วยลดการใช้พลังงานโดยรวมในการตั้งค่าแบบหลายแกน เช่น เครื่องจักร CNC และหุ่นยนต์หยิบและวางความเร็วสูง ผู้สร้างแผงควบคุมจะได้รับประโยชน์จากความหนาแน่นของพลังงานสูงและโทโพโลยีการเดินสายแบบเดซี่เชนที่เรียบง่าย ซึ่งช่วยลดพื้นที่ในการติดตั้งภายในตู้ควบคุมที่จำกัด

ข้อมูลจำเพาะทางเทคนิค

ซีรีส์: HS-Q86 Multi-Axis Servo Platform

รุ่น: HSD-Q86-3R8D

แรงดันไฟฟ้าขาเข้าพิกัด: สามเฟส 380 VAC @ 50 Hz / 60 Hz

กระแสไฟขาออกพิกัด: 3.8 A @ 40°C Ambient

กระแสไฟขาออกสูงสุด: 11.4 A @ 3 Seconds Overload

รุ่น: HSD-Q86-6ROD

แรงดันไฟฟ้าขาเข้าพิกัด: สามเฟส 380 VAC @ 50 Hz / 60 Hz

กระแสไฟขาออกพิกัด: 6.0 A @ 40°C Ambient

กระแสไฟขาออกสูงสุด: 18.0 A @ 3 Seconds Overload

รุ่น: HSD-Q86-8R4D

แรงดันไฟฟ้าขาเข้าพิกัด: สามเฟส 380 VAC @ 50 Hz / 60 Hz

กระแสไฟขาออกพิกัด: 8.4 A @ 40°C Ambient

กระแสไฟขาออกสูงสุด: 25.2 A @ 3 Seconds Overload

รุ่น: HSD-Q86-110D

แรงดันไฟฟ้าขาเข้าพิกัด: สามเฟส 380 VAC @ 50 Hz / 60 Hz

กระแสไฟขาออกพิกัด: 11.0 A @ 40°C Ambient

กระแสไฟขาออกสูงสุด: 27.5 A @ 3 Seconds Overload

รุ่น: HSD-Q86-170D

แรงดันไฟฟ้าขาเข้าพิกัด: สามเฟส 380 VAC @ 50 Hz / 60 Hz

กระแสไฟขาออกพิกัด: 17.0 A @ 40°C Ambient

กระแสไฟขาออกสูงสุด: 42.5 A @ 3 Seconds Overload

รุ่น: HSD-Q86-240D

แรงดันไฟฟ้าขาเข้าพิกัด: สามเฟส 380 VAC @ 50 Hz / 60 Hz

กระแสไฟขาออกพิกัด: 24.0 A @ 40°C Ambient

กระแสไฟขาออกสูงสุด: 60.0 A @ 40°C Ambient

การสื่อสารบัส: 100 Mbps High-Speed Industrial Bus @ Real-Time Synchronization

แบตเตอรี่เอนโคเดอร์: Rechargeable Internal Cell @ Maintenance-Free Operation

การบูรณาการระบบและการตั้งค่าฮาร์ดแวร์

แนวปฏิบัติในการเดินสายและการต่อลงดินที่เหมาะสมมีความสำคัญอย่างยิ่งต่อการรักษาความสมบูรณ์ของสัญญาณภายในสภาพแวดล้อมการสลับความถี่สูง ต้องใช้สายเคเบิลแบบตีเกลียวมีฉนวนหุ้มสำหรับการเชื่อมต่อกำลังของมอเตอร์และข้อเสนอแนะจากเอนโคเดอร์ทั้งหมด เพื่อลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้า ขั้วต่อบัส DC ทั่วไปต้องการบัสบาร์ทองแดงที่มีความต้านทานต่ำซึ่งได้รับการจัดอันดับสำหรับกระแสพิกัดสะสมของโมดูลอินเวอร์เตอร์ที่เชื่อมต่อทั้งหมด ตรวจสอบให้แน่ใจว่าสายดินของระบบกลางถูกเชื่อมต่ออย่างแน่นหนากับแผ่นหลังของตู้ควบคุมโดยใช้การกำหนดค่าแบบสตาร์กราวด์ความถี่ต่ำเพื่อกำจัดกราวด์ลูป เลย์เอาต์ของตู้ควรแยกสายไฟแรงดันสูงออกจากสายสื่อสารแรงดันต่ำอย่างน้อย 100 มม. เพื่อป้องกันสัญญาณรบกวนข้ามในเครือข่ายบัสอุตสาหกรรมความเร็วสูง

ความน่าเชื่อถือและความทนทานต่อสิ่งแวดล้อม

สถาปัตยกรรมฮาร์ดแวร์ถูกบรรจุอยู่ในตัวเครื่องโลหะที่ทนทาน ซึ่งออกแบบมาเพื่อเพิ่มประสิทธิภาพการระบายความร้อนโดยไม่ต้องอาศัยตัวกรองความเย็นภายนอกที่ต้องบำรุงรักษาสูง การเคลือบแบบคอนฟอร์มัลที่ใช้กับแผงวงจรภายในช่วยป้องกันการควบแน่นของความชื้นและการสะสมของฝุ่นที่เป็นสื่อกระแสไฟฟ้าในโรงงานผลิตที่มีสภาพแวดล้อมรุนแรง ระบบจัดการแบตเตอรี่เอนโคเดอร์ในตัวใช้เซลล์แบบชาร์จไฟได้ ขจัดความจำเป็นในการเปลี่ยนแบตเตอรี่ด้วยมือเป็นระยะในระหว่างการบำรุงรักษาเครื่องจักรตามกำหนดเวลา เซ็นเซอร์ความร้อนที่ฝังอยู่ภายในโมดูลพลังงานจะเปิดใช้งานอัลกอริทึมการป้องกันการลดทอนหากอุณหภูมิโดยรอบเกินขีดจำกัดการทำงานที่ปลอดภัย เพื่อให้มั่นใจได้ถึงตัวชี้วัดเวลาเฉลี่ยระหว่างความล้มเหลว (MTBF) ที่ยาวนาน

คำแนะนำในการเลือกและตัวเลือกทางเลือก

การเลือกพิกัดไดรฟ์ที่เหมาะสมต้องมีการวิเคราะห์อย่างรอบคอบเกี่ยวกับข้อกำหนดแรงบิด RMS ต่อเนื่องเทียบกับความต้องการอัตเร่งสูงสุดชั่วขณะ สำหรับการใช้งานที่เกี่ยวข้องกับภาระวัฏจักรสุดขีด วิศวกรควรประเมินรุ่นที่มี headroom ความร้อนสูงกว่า เช่น หน่วย HSD-Q86-170D หรือ HSD-Q86-240D เมื่อการกำหนดค่ามาตรฐานต้องการการอ้างอิงไขว้หรือการสนับสนุนสต็อกในพื้นที่สำหรับการปรับปรุงใหม่ Beijing Zhongping Technology ให้ความช่วยเหลือด้านวิศวกรรมที่ครอบคลุมและบริการจับคู่ส่วนประกอบโดยตรงเพื่อปรับปรุงการดำเนินการห่วงโซ่อุปทาน

คำถามที่พบบ่อย (FAQ)

1. ระยะเวลานำส่งมาตรฐานและนโยบายการรับประกันสำหรับแพลตฟอร์มเซอร์во HS Q86 คืออะไร? รายการสินค้าคงคลังมาตรฐานจัดส่งภายใน 3 ถึง 5 วันทำการ พร้อมการรับประกันจากโรงงานที่ครอบคลุม 12 เดือนครอบคลุมข้อบกพร่องด้านวัสดุและการผลิต

2. Beijing Zhongping Technology มีความช่วยเหลือทางเทคนิคสำหรับการกำหนดพารามิเตอร์ไดรฟ์เริ่มต้นหรือไม่? ใช่ มีการสนับสนุนด้านวิศวกรรมการใช้งานในพื้นที่เพื่อช่วยเหลือในการกำหนดค่าบัส การตั้งค่าซอฟต์แวร์ปรับแต่ง และการวินิจฉัยการเริ่มต้นใช้งาน

3. ข้อได้เปรียบหลักของสถาปัตยกรรมบัส DC ทั่วไปในซีรีส์ HS Q86 คืออะไร? โทโพโลยีบัสร่วมช่วยให้ไดรฟ์หลายแกนสามารถแบ่งปันพลังงานเบรกแบบรีเจนเนอเรทีฟแบบไดนามิก ลดการใช้พลังงานรวมและลดข้อกำหนดตัวต้านทานเบรกภายนอก

4. บัสอุตสาหกรรมความเร็วสูงสามารถบูรณาการกับตัวควบคุม PLC ของบุคคลที่สามได้หรือไม่? แพลตฟอร์มนี้อาศัยโปรโตคอลบัสอุตสาหกรรมความเร็วสูง 100 Mbps เฉพาะที่ปรับให้เหมาะสมสำหรับตัวควบคุมหลัก HollySys เพื่อให้มั่นใจถึงการซิงโครไนซ์การเคลื่อนไหวแบบกำหนด

5. การบำรุงรักษาแบตเตอรี่เอนโคเดอร์ประเภทใดที่จำเป็นสำหรับการวางตำแหน่งสัมบูรณ์? ระบบใช้ วงจรแบตเตอรี่ภายในแบบชาร์จไฟได้เองซึ่งจะทำการชาร์จแบบหยดระหว่างการทำงานปกติของเครื่องจักร ป้องกันการสูญหายของข้อมูลโดยไม่ต้องเปลี่ยนแบตเตอรี่ด้วยมือ

6. การออกแบบชิปร่วมสองแกนช่วยปรับปรุงประสิทธิภาพการทำงานอย่างไร? การรวมงานประมวลผลเข้ากับซิลิคอนร่วมสองแกนช่วยลดเวลาแฝงในการสื่อสารระหว่างแกน ส่งผลให้การอินเทอร์โพเลชันแน่นขึ้นและการดำเนินการลูปเซอร์воเร็วขึ้น

7. ขีดจำกัดอุณหภูมิการทำงานของสิ่งแวดล้อมสำหรับไดรฟ์เหล่านี้คืออะไร? ไดรฟ์ทำงานได้อย่างน่าเชื่อถือภายในช่วงอุณหภูมิแวดล้อม 0°C - 50°C เมื่อติดตั้งโดยมีระยะห่างแนวตั้งที่เหมาะสมสำหรับการไหลเวียนของอากาศแบบพาความร้อนตามธรรมชาติ

8. วิศวกรควรจัดการกับการจัดการความร้อนภายในตู้ควบคุมที่ปิดสนิทอย่างไร? ผู้ติดตั้งต้องคำนวณการกระจายความร้อนภายในทั้งหมดและจัดเตรียมพัดลมระบายความร้อนเสริมหรือเครื่องปรับอากาศเพื่อรักษาอุณหภูมิของตู้รอบให้อยู่ต่ำกว่า 40°C เพื่ออายุการใช้งานที่เหมาะสมที่สุด
