HollySys LT RTU PLC การสื่อสารด้วย Modbus RTU แหล่งน้ำมัน

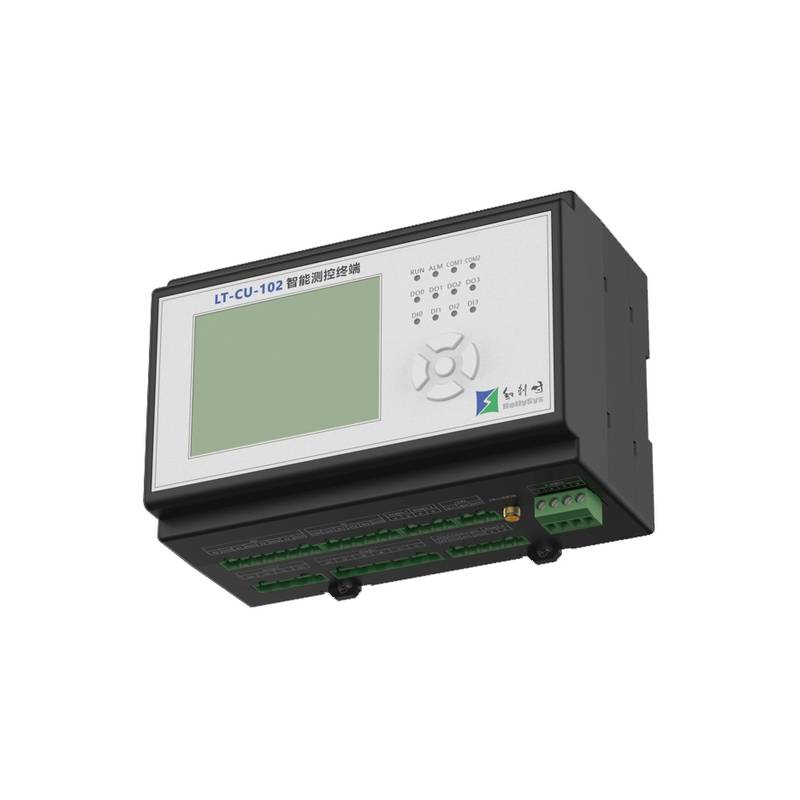

RTU ซีรีส์ HollySys LT มอบการควบคุมอัจฉริยะระยะไกลที่ทนทานและมีความน่าเชื่อถือสูง ซึ่งออกแบบมาโดยเฉพาะสำหรับหน่วยสูบน้ำแบบคานกระดกในแหล่งน้ำมัน ควบคุมด้วยโปรเซสเซอร์ ARM ภายในประเทศและระบบปฏิบัติการฝังตัว Linux แบบโอเพนซอร์ส ตัวควบคุมนี้ช่วยให้มั่นใจได้ถึงความเป็นอิสระทางเทคโนโลยีอย่างสมบูรณ์ในแหล่งขุดเจาะบนบกที่ทุรกันดาร Beijing Zhongping Technology อำนวยความสะดวกในการจัดจำหน่ายฮาร์ดแวร์พิเศษนี้โดยตรงสำหรับอุตสาหกรรม เพื่อเพิ่มประสิทธิภาพการจัดการภาคสนามแบบอัตโนมัติ

การดำเนินงานภายในโครงสร้างพื้นฐานการผลิตน้ำมันและก๊าซต้นน้ำต้องอาศัยฮาร์ดแวร์ที่ทนทานต่อสภาวะสิ่งแวดล้อมที่รุนแรง พร้อมทั้งสามารถดำเนินการตรวจสอบระยะไกลได้อย่างแม่นยำ ซีรีส์ HollySys LT ผสมผสานอัลกอริทึมการควบคุมหน่วยสูบน้ำขั้นสูง ซึ่งครอบคลุมการ optimization การสูบด้วยก้านสูบ, การจัดการการสกัดแบบเป็นช่วงๆ และการดำเนินงานประหยัดพลังงานอัตโนมัติในช่วงเวลาค่าไฟฟ้าพีค-วัลเลย์ ช่างเทคนิคภาคสนามใช้ประโยชน์จากการเชื่อมต่อแบบหลายโปรโตคอลผ่าน Modbus RTU และ Modbus TCP เพื่อเชื่อมต่ออุปกรณ์ telemetry รุ่นเก่าเข้ากับกรอบงานการตรวจสอบ IoT สมัยใหม่ได้อย่างราบรื่น ความซ้ำซ้อนของเซกเมนต์เครือข่ายคู่ควบคู่ไปกับตัวเลือกเครือข่ายไร้สายที่หลากหลาย เช่น 4G, Zigbee, WiFi และ LoRa ช่วยรับประกันการส่งข้อมูล telemetry ที่ไม่หยุดชะงักทั่วทั้งจุดหลุมผลิตแบบกระจาย

ข้อกำหนดทางเทคนิค

Device Model: LT-CU-101 @ Standard Configuration

Device Model: LT-CU-102 @ Extended Configuration

Module Structure: Integrated @ Single Unit

Power Supply: 24 VDC @ 1.5 W Static Power Consumption

Power Supply: 220 VAC ± 30% / 24 VDC @ 3.0 W Static Power Consumption

Processor: 32-bit ARM9 @ 300 MHz Embedded Linux Operating System

Integrated Memory: 64 MB SDRAM @ System Runtime

Retentive Memory: 256 MB FLASH @ Non-Volatile Data Storage

Digital Inputs (DI): 4 Channels @ Isolated Terminal Block

Digital Outputs (DO): 2 Channels @ Relay / Transistor Output

Digital Outputs (DO): 4 Channels @ Relay / Transistor Output

Analog Inputs (AI): 2 Channels @ Standard Signal Range

Analog Inputs (AI): 4 Channels @ Standard Signal Range

Analog Outputs (AO): Not Applicable @ Base Unit

Analog Outputs (AO): 4 Channels @ Expansion Card Integration

Module Expansion: Not Applicable @ Base Unit

Module Expansion: Embedded 4AI + 4AO Expansion Card @ Dedicated Slot

RS485 Interface: 1 Port @ Screw Terminal

RS485 Interface: 2 Ports @ Screw Terminal

RS485 Communication Protocol: Modbus RTU / ASCII @ Serial Bus

RS232 Interface: 1 Port @ Standard DB9 / Terminal

RS232 Interface: 2 Ports @ Standard DB9 / Terminal

RS232 Communication Protocol: Modbus RTU / ASCII @ Serial Bus

Ethernet RJ45: 1 Port @ 10/100 Mbps

Ethernet RJ45: 2 Ports @ 10/100 Mbps

Ethernet Communication Protocol: Modbus TCP @ Network Layer

Dual-Network Redundancy: Not Supported @ Single Line Mode

Dual-Network Redundancy: Supported @ Dual-Network Segment Redundancy

Wireless Networking: Integrated Chipset @ 4G, Zigbee, WiFi, LoRa

USB Interface: 1 Port @ Maintenance and Logging

Operating Temperature: -40 °C - +80 °C @ Extended Thermal Range

Operating Humidity: 5% - 95% @ Non-Condensing Conditions

Operating Altitude: Less than or equal to 3,000 meters @ Standard Derating

Electrical Parameters: Not Applicable @ External Transducer Required

Electrical Parameters: Integrated 1-Well Electrical Parameter Acquisition @ Direct Input

Display Screen: Not Applicable @ Headless Operation

Display Screen: Integrated 320 x 240 Dot Matrix LCD Screen @ Local HMI

Module Dimensions: 135 mm x 100 mm x 40 mm @ Width x Height x Depth

Module Dimensions: 164 mm x 212 mm x 50 mm @ Width x Height x Depth

Mounting Method: Standard DIN Rail @ 35 mm Profile

Intermittent Pumping Control: Empty Stroke Control, Intermittent Pumping, Auto-Start @ Oilfield Logic

Remote Firmware Update: Supported @ Main Unit and Connected Sensors

การบูรณาการระบบและการติดตั้งฮาร์ดแวร์

การปรับใช้ RTU ซีรีส์ HollySys LT ในการติดตั้งในแหล่งน้ำมันระยะไกลจำเป็นต้องปฏิบัติตามแนวทางปฏิบัติในการติดตั้งทางไฟฟ้าที่เข้มงวด ตัวเครื่องติดตั้งโดยตรงบนราง DIN มาตรฐานขนาด 35 มม. ภายในตู้ควบคุมภาคสนามที่ได้รับมาตรฐาน NEMA เพื่อให้มั่นใจถึงความเสถียรทางกลไกภายใต้การสั่นสะเทือนอย่างต่อเนื่องจากปั๊มก้านดูดแบบชักไปชักมา ผู้บูรณาการระบบต้องใช้สายเคเบิลคู่บิดเกลียวที่มีฉนวนหุ้มสำหรับการเดินสายสื่อสารซีรีส์ RS485 ทั้งหมดโดยใช้โปรโตคอล Modbus RTU เพื่อลดสัญญาณรบกวนแม่เหล็กไฟฟ้าที่เกิดจากไดรฟ์ความถี่แปรผันและสายไฟแรงสูง ขั้วต่อสายดินบนตัวถังต้องมีเส้นทางที่มีความต้านทานต่ำเฉพาะไปยังบาร์กราวด์ของตู้ เพื่อระงับไฟกระชากชั่วขณะและป้องกันกราวด์ลูปทั่วทั้งเครื่องมือวัดที่ปากหลุมแบบกระจาย อินพุตแหล่งจ่ายไฟต้องรวมอุปกรณ์ป้องกันฟ้าผ่าภายนอก เพื่อปกป้องวงจรควบคุม DC ภายในจากฟ้าผ่าซึ่งพบได้ทั่วไปในสภาพแวดล้อมกลางแจ้ง การเดินสายเซนเซอร์สำหรับอินพุตดิจิทัลและแอนาล็อกควรแยกออกจากท่อจ่ายไฟทางกายภาพเพื่อรักษาความสมบูรณ์ของสัญญาณในระหว่างรอบการเก็บข้อมูลความเร็วสูง

ความน่าเชื่อถือและความทนทานต่อสิ่งแวดล้อม

สถาปัตยกรรมฮาร์ดแวร์ของซีรีส์ HollySys LT ได้รับการออกแบบทางวิศวกรรมให้ทนทานต่อสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรงโดยไม่ต้องมีส่วนประกอบทำความเย็นแบบแอคทีฟ ด้วยการใช้กรอบการออกแบบที่ใช้พลังงานต่ำซึ่งรักษากระแสไฟในการปฏิบัติงานให้ต่ำกว่า 5 W ตัวเครื่องจึงช่วยลดการสะสมความร้อนภายในและขจัดความจำเป็นในการใช้พัดลมระบายความร้อนที่มีแนวโน้มจะเสียหาย ช่วงอندگیการทำงานที่กว้างตั้งแต่ -40 °C ถึง +80 °C ช่วยให้สามารถปรับใช้ได้อย่างราบรื่นในแหล่งน้ำมันทางตอนเหนือที่มีอุณหภูมิต่ำกว่าศูนย์และสถานที่ขุดเจาะในทะเลทรายที่ร้อนระอุ การคัดสรรส่วนประกอบเป็นไปตามมาตรฐานอุตสาหกรรมที่เข้มงวดอย่างเคร่งครัด เพื่อให้มั่นใจถึงความต้านทานระยะยาวต่อการกัดกร่อนของไฮโดรเจนซัลไฟด์และระดับความสูงถึง 95% หน่วยความจำแฟลชแบบไม่ลบเลือนรับประกันการคงอยู่ของพารามิเตอร์อย่างสมบูรณ์ในระหว่างที่ไฟฟ้าดับกะทันหัน ปกป้องบันทึกการผลิตในอดีตและโปรไฟล์การกำหนดค่า ระดับความยืดหยุ่นทางกายภาพที่สูงนี้ช่วยยืดเวลาเฉลี่ยระหว่างความล้มเหลว (MTBF) ทั่วทั้งการติดตั้งแบบไม่มีคนดูแลระยะไกลได้อย่างมาก

คำแนะนำในการเลือกและตัวเลือกทางเลือก

การเลือกโมเดล RTU ที่เหมาะสมขึ้นอยู่กับความหนาแน่นของการตรวจสอบและข้อกำหนดการสื่อสารเฉพาะของปากหลุม วิศวกรที่ต้องจัดการกับการสกัดหลุมเดี่ยวขั้นพื้นฐานสามารถปรับใช้รุ่น LT-CU-101 ซึ่งมีจำนวน I/O ที่คล่องตัวและพอร์ต RS485 เดี่ยวที่เหมาะสำหรับการรวมมิเตอร์ Modbus RTU มาตรฐาน สำหรับเว็บไซต์หลุมที่มีพารามิเตอร์หลากหลายซับซ้อนซึ่งต้องมีการแสดงผล LCD ท้องถ้วน, การเก็บพารามิเตอร์ทางไฟฟ้าแบบบูรณาการ และความซ้ำซ้อนของอีเธอร์เน็ตคู่ รุ่น LT-CU-102 ทำหน้าที่เป็นตัว 3 เลือกทางวิศวกรรมที่เหมาะสมที่สุด Beijing Zhongping Technology คงคลังสินค้าทางเทคนิคระดับภูมิภาคที่ตอบสนองได้อย่างรวดเร็ว เพื่อช่วยเหลือทีมวิศวกรในการเลือกครอสรีเฟอเรนซ์, การจับคู่รุ่น และการจัด deploy ส่วนประกอบอย่างรวดเร็วสำหรับการอัปเกรดระบบอัตโนมัติอย่างต่อเนื่อง

คำถามที่พบบ่อย (FAQ)

1. ระยะเวลานำมาตรฐานสำหรับการจัดซื้อหน่วย RTU ซีรีส์ HollySys LT จากสต็อกระดับภูมิภาคคือเท่าไร?

รายการสต็อกมาตรฐานมักจะได้รับการดำเนินการและจัดส่งภายใน 3 ถึง 5 วันทำการ สนับสนุนโดยโปรโตคอลการตรวจสอบก่อนการจัดส่งที่ครอบคลุม

2. การคุ้มครองการรับประกันใดที่มีผลกับตัวควบคุมระบบอัตโนมัติทางอุตสาหกรรมเหล่านี้?

หน่วยทั้งหมดที่จัดหามามีการรับประกันของผู้ผลิตมาตรฐาน 12 เดือน ซึ่งครอบคลุมข้อบกพร่องด้านโครงสร้างและการปฏิบัติงานภายใต้เงื่อนไขการใช้งานทางอุตสาหกรรมปกติ

3. อุปกรณ์จัดการกับการสื่อสารในระยะทางไกลในพื้นที่ห่างไกลอย่างไร?

ตัวเครื่องบูรณาการอินเทอร์เฟซ RS485 แบบเนทีฟที่รองรับ Modbus RTU ผ่านการเดินสายเคเบิลระยะไกล ควบคู่ไปกับตัวเลือกไร้สาย 4G และ LoRa ออนบอร์ดสำหรับการ telemetry แบบเซลลูลาร์และวิทยุระยะไกล

4. เฟิร์มแวร์ของเซนเซอร์ที่เชื่อมต่อสามารถอัปเดตจากระยะไกลได้หรือไม่?

ได้ สถาปัตยกรรมระบบรองรับการอัปเกรดเฟิร์มแวร์ระยะไกลสำหรับทั้งตัวควบคุมหลัก RTU และอุปกรณ์ตรวจจับอัจฉริยะที่เชื่อมต่อผ่านลิงก์เครือข่าย

5. สภาพแวดล้อมการเขียนโปรแกรมหรือเครื่องมือการกำหนดค่าใดที่ใช้สำหรับซีรีส์ LT?

การกำหนดค่าดำเนินการผ่านเครื่องมือซอฟต์แวร์ฝังตัวเฉพาะที่ออกแบบมาสำหรับการแมปพารามิเตอร์, การปรับลอจิก และการปรับแต่งอัลกอริทึมการควบคุมเฉพาะของแหล่งน้ำมัน

6. จำเป็นต้องมีการปรับสภาพกำลังไฟฟ้าภายนอกสำหรับตัวเลือกแหล่งจ่ายไฟ 220V AC หรือไม่?

ตัวเครื่องมีแหล่งจ่ายไฟที่มีความทนทานกว้างภายในซึ่งทำงานที่ 220 VDC/AC ± 30% แม้ว่าจะแนะนำให้ใช้การป้องกันไฟกระชากมาตรฐานอุตสาหกรรมเพื่อความปลอดภัยของไซต์งาน

7. ข้อมูลการผลิตในอดีตได้รับการปกป้องอย่างไรในระหว่างที่ไฟฟ้าดับกะทันหัน?

พารามิเตอร์การทำงานที่สำคัญและข้อมูลประวัติที่บันทึกไว้จะถูกเขียนลงในหน่วยความจำแฟลชแบบเก็บรักษาภายในโดยตรง เพื่อให้มั่นใจว่าข้อมูลจะไม่สูญหายในระหว่างที่ไฟฟ้าขัดข้อง

8. ระดับความสูงในการทำงานสูงสุดสำหรับการปรับใช้มาตรฐานคือเท่าไร?

ฮาร์ดแวร์ทำงานได้อย่างน่าเชื่อถือที่ระดับความสูงไม่เกิน 3,000 เมตร โดยไม่ต้องปรับลดพิกัด (derating) สำหรับเกณฑ์การกระจายความร้อนมาตรฐาน
