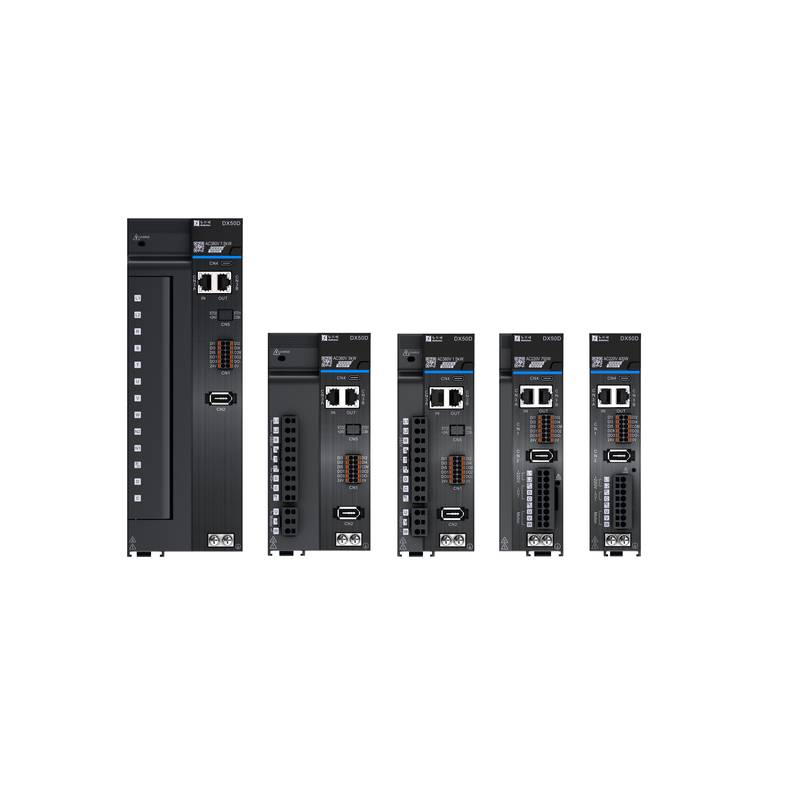

HollySys DX50 PROFINET Servo Amplifier with Motion Controls

ซีรีส์เซอโวแอมพลิฟายเออร์ HollySys DX50 PROFINET มอบการควบคุมการเคลื่อนไหวที่แม่นยำสำหรับอุปกรณ์อัตโนมัติทางอุตสาหกรรมขั้นสูง กลุ่มผลิตภัณฑ์ AC เซอร์โวประสิทธิภาพสูงนี้ครอบคลุมช่วงกำลังตั้งแต่ 0.2 กิโลวัตต์ ถึง 7.5 กิโลวัตต์ พร้อมอินเทอร์เฟซการสื่อสารอีเธอร์เน็ต (Ethernet) มาตรฐาน ด้วยการสนับสนุนจากสต็อกสินค้าในพื้นที่และคำแนะนำทางเทคนิคจาก Beijing Zhongping Technology ผู้สร้างเครื่องจักรสามารถผสานรวมไดรฟ์เหล่านี้เข้ากับระบบหลายแกนได้อย่างมีประสิทธิภาพ

วิศวกรระบบอัตโนมัติทางอุตสาหกรรมมักประสบปัญหาข้อจำกัดด้านแบนด์วิดท์และความท้าทายในการซิงโครไนซ์ในเครือข่ายควบคุมแบบกระจาย ซีรีส์ DX50 ตอบสนองความต้องการเหล่านี้ด้วยการใช้โปรโตคอลการสื่อสาร PROFINET แบบกำหนดล่วงหน้า ซึ่งช่วยให้มั่นใจได้ถึงการแลกเปลี่ยนข้อมูลที่รวดเร็วระหว่างตัวควบคุมโฮสต์ระดับบนและเซอร์โวแอมพลิฟายเออร์ที่เชื่อมต่อกันหลายตัว การผสานรวมอัลกอริทึมการประมวลผลสัญญาณดิจิทัลขั้นสูงช่วยให้ไดรฟ์ลดความผันผวนของความเร็วและปรับปรุงเวลาในการตั้งค่าระหว่างงานกำหนดตำแหน่งความถี่สูง การออกแบบฮาร์ดแวร์ที่ทนทานประกอบด้วยคุณสมบัติการป้องกันที่ครอบคลุมต่อแรงดันไฟฟ้าเกิน กระแสไฟฟ้าเกิน และความร้อนเกิน เพื่อให้มั่นใจว่าการทำงานจะมีเสถียรภาพในสภาพแวดล้อมโรงงานที่รุนแรง

ข้อกำหนดทางเทคนิค

ซีรีส์: DX50-PROFINET

ช่วงกำลังที่รองรับ: 0.2 kW - 7.5 kW @ 50 Hz/60 Hz

โปรโตคอลการสื่อสาร: PROFINET @ Ethernet Interface

220V Model DX50D-S2-020-N Power: 0.2 kW @ 200 VAC - 240 VAC

220V Model DX50D-S2-020-N Continuous Input Current: 2.3 Arms @ 200 VAC

220V Model DX50D-S2-020-N Continuous Output Current: 1.6 Arms @ 200 VAC

220V Model DX50D-S2-020-N Maximum Output Current: 5.8 Arms @ 200 VAC

220V Model DX50D-S2-040-N Power: 0.4 kW @ 200 VAC - 240 VAC

220V Model DX50D-S2-040-N Continuous Input Current: 4.0 Arms @ 200 VAC

220V Model DX50D-S2-040-N Continuous Output Current: 2.8 Arms @ 200 VAC

220V Model DX50D-S2-040-N Maximum Output Current: 10.1 Arms @ 200 VAC

220V Model DX50D-S2-075-N Power: 0.75 kW @ 200 VAC - 240 VAC

220V Model DX50D-S2-075-N Continuous Input Current: 7.9 Arms @ 200 VAC

220V Model DX50D-S2-075-N Continuous Output Current: 5.5 Arms @ 200 VAC

220V Model DX50D-S2-075-N Maximum Output Current: 16.9 Arms @ 200 VAC

220V Model DX50D-S2-075-N Internal Resistor Value: 50.0 Ω @ 50 W

220V Model DX50D-T2-100-N Power: 1.0 kW @ 200 VAC - 240 VAC

220V Model DX50D-T2-100-N Continuous Input Current: 9.6 Arms @ Single Phase 220V

220V Model DX50D-T2-100-N Continuous Output Current: 7.6 Arms @ 200 VAC

220V Model DX50D-T2-100-N Maximum Output Current: 23.0 Arms @ 200 VAC

220V Model DX50D-T2-100-N Internal Resistor Value: 25.0 Ω @ 80 W

220V Model DX50D-T2-150-N Power: 1.5 kW @ 200 VAC - 240 VAC

220V Model DX50D-T2-150-N Continuous Input Current: 12.8 Arms @ Single Phase 220V

220V Model DX50D-T2-150-N Continuous Output Current: 11.6 Arms @ 200 VAC

220V Model DX50D-T2-150-N Maximum Output Current: 32.0 Arms @ 200 VAC

220V Model DX50D-T2-150-N Internal Resistor Value: 25.0 Ω @ 80 W

380V Model DX50D-T3-100-N Power: 1.0 kW @ 380 VAC - 480 VAC

380V Model DX50D-T3-100-N Continuous Input Current: 2.4 Arms @ 380 VAC

380V Model DX50D-T3-100-N Continuous Output Current: 3.5 Arms @ 380 VAC

380V Model DX50D-T3-100-N Maximum Output Current: 11.0 Arms @ 380 VAC

380V Model DX50D-T3-100-N Internal Resistor Value: 100.0 Ω @ 80 W

380V Model DX50D-T3-150-N Power: 1.5 kW @ 380 VAC - 480 VAC

380V Model DX50D-T3-150-N Continuous Input Current: 3.6 Arms @ 380 VAC

380V Model DX50D-T3-150-N Continuous Output Current: 5.4 Arms @ 380 VAC

380V Model DX50D-T3-150-N Maximum Output Current: 14.0 Arms @ 380 VAC

380V Model DX50D-T3-150-N Internal Resistor Value: 100.0 Ω @ 80 W

380V Model DX50D-T3-200-N Power: 2.0 kW @ 380 VAC - 480 VAC

380V Model DX50D-T3-200-N Continuous Input Current: 5.6 Arms @ 380 VAC

380V Model DX50D-T3-200-N Continuous Output Current: 8.4 Arms @ 380 VAC

380V Model DX50D-T3-200-N Maximum Output Current: 20.0 Arms @ 380 VAC

380V Model DX50D-T3-200-N Internal Resistor Value: 50.0 Ω @ 80 W

380V Model DX50D-T3-300-N Power: 3.0 kW @ 380 VAC - 480 VAC

380V Model DX50D-T3-300-N Continuous Input Current: 8.0 Arms @ 380 VAC

380V Model DX50D-T3-300-N Continuous Output Current: 11.9 Arms @ 380 VAC

380V Model DX50D-T3-300-N Maximum Output Current: 30.0 Arms @ 380 VAC

380V Model DX50D-T3-300-N Internal Resistor Value: 50.0 Ω @ 80 W

380V Model DX50D-T3-500-N Power: 5.0 kW @ 380 VAC - 480 VAC

380V Model DX50D-T3-500-N Continuous Input Current: 12.0 Arms @ 380 VAC

380V Model DX50D-T3-500-N Continuous Output Current: 16.5 Arms @ 380 VAC

380V Model DX50D-T3-500-N Maximum Output Current: 42.0 Arms @ 380 VAC

380V Model DX50D-T3-500-N Internal Resistor Value: 35.0 Ω @ 100 W

380V Model DX50D-T3-600-N Power: 6.0 kW @ 400 VAC

380V Model DX50D-T3-600-N Continuous Input Current: 16.0 Arms @ 380 VAC

380V Model DX50D-T3-600-N Continuous Output Current: 20.8 Arms @ 380 VAC

380V Model DX50D-T3-600-N Maximum Output Current: 53.0 Arms @ 380 VAC

380V Model DX50D-T3-600-N Internal Resistor Value: 35.0 Ω @ 100 W

380V Model DX50D-T3-750-N Power: 7.5 kW @ 400 VAC

380V Model DX50D-T3-750-N Continuous Input Current: 21.0 Arms @ 380 VAC

380V Model DX50D-T3-750-N Continuous Output Current: 25.7 Arms @ 380 VAC

380V Model DX50D-T3-750-N Maximum Output Current: 65.0 Arms @ 380 VAC

380V Model DX50D-T3-750-N Internal Resistor Value: 35.0 Ω @ 100 W

Overvoltage Category: III @ IEC Standards

การบูรณาการระบบและการติดตั้งฮาร์ดแวร์

การติดตั้งเซอร์โวแอมพลิฟายเออร์ DX50 PROFINET อย่างถูกต้องจำเป็นต้องใส่ใจอย่าง 03 ทานในเรื่องการต่อลงดิน การชีลด์ และสายไฟ วิศวกรต้องเดินสายเอนโคเดอร์และสายสื่อสารให้ห่างจากสายไฟแรงสูงเพื่อป้องกันสัญญาณรบกวนทางแม่เหล็กไฟฟ้า การใช้สายเคเบิลแบบตีเกลียวที่มีการชีลด์สำหรับการสื่อสาร PROFINET ช่วยให้มั่นใจได้ถึงความสมบูรณ์ของข้อมูลในสภาพแวดล้อมอุตสาหกรรมที่มีสัญญาณรบกวนสูง ขั้วต่อสายดินบนตัวเครื่องต้องเชื่อมต่อโดยตรงกับสายดินของตู้ที่มีความต้านทานต่ำเพื่อลดสัญญาณรบกวนความถี่สูง

การจัดการความร้อนเป็นอีกหนึ่งแง่มุมที่สำคัญระหว่างการติดตั้งฮาร์ดแวร์ หน่วยที่ใช้การทำความเย็นแบบธรรมชาติ เช่น รุ่น 0.2 kW ถึง 0.75 kW จำเป็นต้องมีระยะห่างที่เพียงพอทั้งด้านบนและด้านล่างของตัวเครื่องเพื่อการพาความร้อนตามธรรมชาติ รุ่นที่มีกำลังไฟสูงกว่าจะอาศัยการระบายความร้อนด้วยอากาศบังคับผ่านพัดลมในตัว ซึ่งจำเป็นต้องมีเส้นทางลมไหลเวียนที่ไม่ถูกกีดขวางภายในตู้ควบคุม การรักษาระยะห่างที่เหมาะสมจะช่วยป้องกันการปิดระบบเนื่องจากความร้อนระหว่างรอบการทำงานที่มีภาระสูงอย่างต่อเนื่อง

ความน่าเชื่อถือและความทนทานต่อสิ่งแวดล้อม

ซีรีส์ DX50 ได้รับการออกแบบทางวิศวกรรมให้ทนทานต่อเงื่อนไขอุตสาหกรรมที่มีความต้องการสูงด้วยระดับ Overvoltage Category III วงจรภายในใช้ส่วนประกอบเกรดสูงที่คัดสรรมาเพื่อให้มีอายุการใช้งานยาวนานขึ้นภายใต้การสั่นสะเทือนอย่างต่อเนื่องและความเค้นทางความร้อน การกำหนดค่าตัวต้านทานเบรกจะแตกต่างกันไปตามขนาดโครง โดยมีตัวต้านทานในตัวมาให้ในระดับกำลังไฟที่สูงขึ้นเพื่อดูดซับพลังงานรีจูเนอเรทีฟในช่วงการลดความเร็วอย่างรวดเร็ว

การบำรุงรักษาตามปกติเกี่ยวข้องกับการตรวจสอบการทำงานของพัดลมระบายความร้อนและการตรวจสอบแรงบิดของสกรูขั้วต่อเพื่อป้องกันการหลวมของการเชื่อมต่อที่เกิดจากการสั่นสะเทือนทางกล รูปแบบโครงสร้างที่ทนทานช่วยลดจุดสะสมของฝุ่น ในขณะที่แผงวงจรเคลือบช่วยป้องกันความความชื้นและอนุภาคกัดกร่อนที่พบในโรงงานผลิตทั่วไป

คำแนะนำในการเลือกและตัวเลือกสำรอง

เมื่อเลือกเซอร์โวแอมพลิฟายเออร์จากกลุ่มผลิตภัณฑ์ DX50 วิศวกรต้องประเมินข้อกำหนดกระแสไฟฟ้าต่อเนื่องและกระแสไฟฟ้าพีคของมอเตอร์ในแอปพลิเคชัน การจับคู่ความสามารถเอาต์พุตของแอมพลิฟายเออร์กับพิกัดระบุของมอเตอร์รับประกันประสิทธิภาพไดนามิกที่เหมาะสมที่สุดโดยไม่ทริกเกอร์การป้องกันความร้อน สำหรับแอปพลิเคชันที่ต้องการสถาปัตยกรรมบัสที่แตกต่างกัน รุ่นทางเลือกภายในระบบนิเวศ HollySys ที่กว้างขึ้นจะมีโปรโตคอล CANopen หรือ EtherCAT ทีมสนับสนุนด้านเทคนิคที่ Beijing Zhongping Technology สามารถช่วยเหลือลูกค้าในการอ้างอิงหมายเลขชิ้นส่วนรุ่นเก่าและตรวจสอบความพร้อมของสต็อกสำหรับการจัด 03 ทานอย่างรวดเร็ว

คำถามที่พบบ่อย (FAQ)

1. ความคุ้มครองการรับประกันมาตรฐานและนโยบายการคืนสินค้าสำหรับผลิตภัณฑ์นี้คืออะไร?

Beijing Zhongping Technology ให้การรับประกันครอบคลุม 12 เดือนสำหรับข้อบกพร่องในการผลิต สนับสนุนด้วยการตรวจสอบคุณภาพก่อนการจัดส่ง

2. ฉันจะตรวจสอบระดับสต็อกปัจจุบันและระยะเวลาในการจัดส่งสำหรับคำสั่งซื้อเร่งด่วนได้อย่างไร?

ติดต่อทีมสนับสนุนฝ่ายขายและวิศวกรรมโดยตรงเพื่อตรวจสอบสินค้าคงคลังในคลังสินค้าแบบเรียลไทม์และเร่งรัดการจัดเตรียมการจัดส่ง

3. ซีรีส์ DX50 รองรับมอเตอร์ของบุคคลที่สามหรือเฉพาะมอเตอร์ที่เป็นกรรมสิทธิ์เท่านั้น?

ไดรฟ์รองรับ AC เซอร์โวมอเตอร์ซิงโครนัสแม่เหล็กถาวรมาตรฐาน หากฟีดแบ็กเอนโคเดอร์และพารามิเตอร์ทางไฟฟ้าตรงกันอย่างถูกต้อง

4. ต้องใช้เครื่องมือซอฟต์แวร์ใดในการกำหนดค่าและจูนแอมพลิฟายเออร์?

การกำหนดค่าใช้ซอฟต์แวร์ว่าจ้าง HollySys ที่กำหนดผ่านพอร์ตอีเธอร์เน็ตในตัวสำหรับการจูนพารามิเตอร์และการตรวจสอบแบบเรียลไทม์

5. อินเทอร์เฟซ PROFINETจัดการการซิงโครไนซ์การเคลื่อนไหวแบบเรียลไทม์อย่างไร?

การสื่อสาร PROFINET IRT ช่วยให้รอบเวลาเป็นแบบกำหนดล่วงหน้า ช่วยให้มั่นใจได้ว่าการดำเนินการวิถีจะซิงโครไนซ์กันทั่วทั้งโทโพโลยีเครือข่ายหลายแกน

6. ตัวต้านทานเบรกภายนอกเป็นสิ่งจำเป็นสำหรับระดับกำลังไฟทั้งหมดหรือไม่?

หน่วยกำลังไฟต่ำกว่าต้องใช้ตัวต้านทานเบรกภายนอกหากโหลดความเฉื่อยสูงหยุดบ่อยครั้ง ในขณะที่โครงขนาดใหญ่บางรุ่นมีตัวต้านทานในตัว

7. อุณหภูมิแวดล้อมสูงสุดในการทำงานสำหรับแอมพลิฟายเออร์เหล่านี้คือเท่าใด?

เครื่องทำงานได้อย่างน่าเชื่อถือสูงถึง 50°C หากการระบายอากาศของตู้เป็นไปตามข้อกำหนดระยะห่างขั้นต่ำที่ระบุไว้ในคู่มือ

8. สามารถใช้แหล่งจ่ายไฟ 220V เฟสเดียวกับรุ่นสามเฟสได้หรือไม่?

รุ่นสามเฟสต้องใช้แรงดันไฟฟ้าอินพุต AC สามเฟสที่ระบุเพื่อให้ได้แรงบิดเอาต์พุตตามพิกัดและรักษาเสถียรภาพแรงดันไฟฟ้าของบัส
