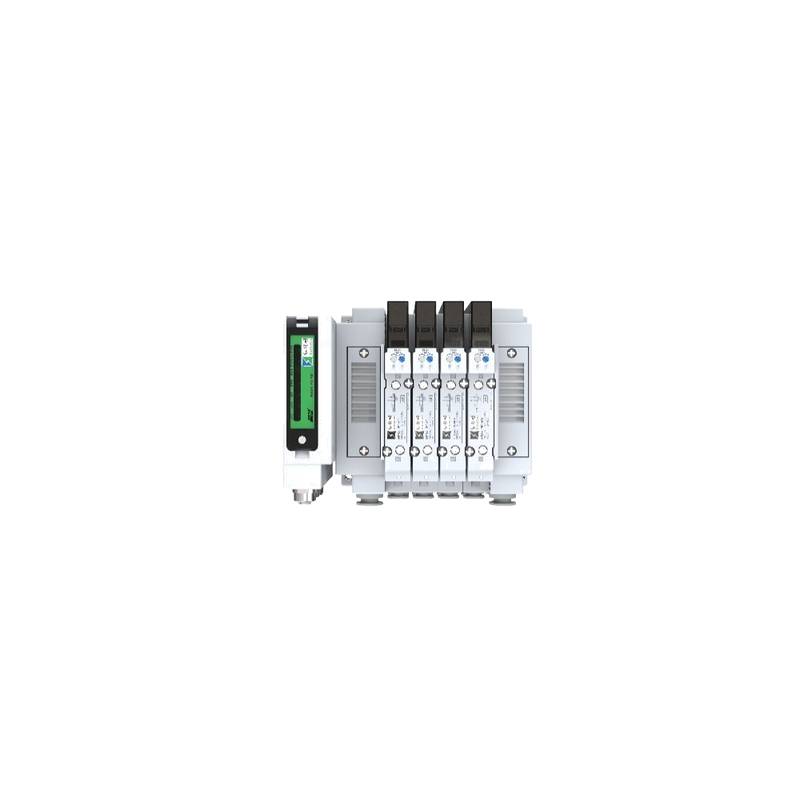

เกาะวาล์วพิวเมติกส์ HollySys HSSV พร้อมด้วยโมดูล remote io สำหรับ profinet มีการควบคุมพิวเมติกส์แบบโมดูลาร์สำหรับเครื่องจักรอัตโนมัติ ระบบนี้ช่วยลดความซับซ้อนในการเดินสายไฟในขณะที่มั่นใจได้ว่าการสื่อสารภาคสนามมีความเสถียร
ระบบอัตโนมัติทางอุตสาหกรรมสมัยใหม่ต้องการการบูรณาการที่สูงและการแลกเปลี่ยนข้อมูลที่เชื่อถือได้ทั่วทั้งเครื่องจักรที่ซับซ้อน การตั้งค่าการเดินสายพิวเมติกส์แบบแยกส่วนแบบดั้งเดิมมักนำไปสู่ภาระค่าใช้จ่ายในการบำรุงรักษาสูงและความล่าช้าในการแก้ไขปัญหาในชุดวาล์วพิวเมติกส์แบบหลายแกน ซีรีส์ HSSV แก้ไขปัญหาคอขวดเหล่านี้โดยการรวมการสื่อสารบัสแบบกระจายเข้ากับการรวมวาล์วความหนาแน่นสูง วิศวกรสามารถปรับใช้สถาปัตยกรรมนี้เพื่อปรับปรุงการออกแบบตู้ควบคุมและลดพื้นที่ในการติดตั้ง ระบบจะประมวลผลสัญญาณคำสั่งอย่างรวดเร็วผ่านตัวเชื่อมต่อฟิลด์บัส ซึ่งช่วยลดความหน่วงจากคำสั่งไปยังการทำงานทั่วทั้งโหนดพิวเมติกส์แบบกระจาย
ข้อมูลจำเพาะทางเทคนิค
ระยะทางการสื่อสาร: 100 m @ Profinet
แหล่งจ่ายไฟของอะแดปเตอร์: 24 VDC @ 2.2 A
แหล่งจ่ายไฟวาล์วโซลีนอยด์: 24 VDC @ 2 A
ความผันผวนของแรงดันที่อนุญาต: ± 10% @ แรงดันพิกัด
ระดับการป้องกันน้ำและฝุ่น: IP67 @ การทำงานมาตรฐาน
สถานะเอาต์พุตเมื่อเกิดข้อผิดพลาดในการสื่อสาร: HOLD/OFF/SUB @ เมื่อสัญญาณสูญหาย
ไบต์อินพุต/เอาต์พุตสูงสุด: 5/4 @ โปรโตคอล Profinet
จุดเอาต์พุตในตัวของอะแดปเตอร์: 32 @ รูปแบบ NPN
การป้องกันไฟ: ป้องกันการลัดวงจรและการกลับขั้ว @ 24 VDC
ตัวกลางในการทำงาน: อากาศอัดที่กรองแล้ว 5 μm @ สภาพแวดล้อมที่สะอาด
ประเภทการเชื่อมต่อพิวเมติกส์: ติดตั้งบนซับเบส 5 พอร์ต @ ชุดแมนิโฟลด์
ประเภทการเชื่อมต่อทางไฟฟ้า: ปลั๊กตัวผู้ 4 พิน @ การเชื่อมต่อแบบเร็ว
ประเภทไพล็อต: ไพล็อตภายใน @ แรงดันระบบ
ค่า Cv จาก P ไป A/B: 0.42 @ การคำนวณอัตราการไหล
ค่า Cv จาก A ไป R/B ไป S: 0.48 @ การคำนวณไอเสีย
แรงดันพิกัดคอยล์: 24 VDC @ การทำงานตามพิกัด
แรงดันไฟฟ้าในการทำงานที่อนุญาต: ± 10% @ 24 VDC
การสิ้นเปลืองพลังงาน: 0.6 W @ คอยล์เดี่ยว
ช่วงแรงดันใช้งาน: 0.15 - 0.7 MPa @ แหล่งจ่ายอากาศอัด
การควบคุมด้วยมือ: แบบกดและหมุนล็อคใช้ไขควง @ การบำรุงรักษา
ความถี่ในการทำงานสูงสุด: 5 HZ @ การทำงานต่อเนื่องเป็นรอบ
การหล่อลื่น: ไม่จำเป็นต้องใช้ @ การทำงานแบบไร้น้ำมัน
วิธีการติดตั้ง: การเชื่อมต่อสกรู M3 @ ตัวแมนิโฟลด์หลัก
อุณหภูมิในการทำงาน: -10 - +60 °C @ สภาพแวดล้อมทางอุตสาหกรรม
การบูรณาการระบบและการตั้งค่าฮาร์ดแวร์
การปรับใช้ระบบ HSSV เกี่ยวข้องกับการเชื่อมต่อแหล่งจ่ายพิวเมติกส์หลักและสายบัสเข้ากับอะแดปเตอร์เทอร์มินัล โมดูลนี้อาศัยปลั๊กตัวผู้ 4 พินมาตรฐานสำหรับการเชื่อมต่อทางไฟฟ้า และใช้การกำหนดค่าสายไฟ 1 เส้นและสายสื่อสาร 2 เส้นที่ได้รับการปรับให้คล่องตัว เลย์アウトนี้ช่วยลดความรกรุงรังทางกายภาพภายในตู้ควบคุม ควรใช้สายเคเบิลแบบตีเกลียวมีชีลด์สำหรับการสื่อสาร Profinet เพื่อรักษาความสมบูรณ์ของสัญญาณในสภาพแวดล้อมที่มี EMI สูง การต่อสายดินที่เหมาะสมของราง DIN และตัวเรือนช่วยขจัดลูปกราวด์และปกป้องวงจรลอจิกภายในจากแรงดันไฟกระชากชั่วขณะ
ความน่าเชื่อถือและความทนทานต่อสภาพแวดล้อม
ฮาร์ดแวร์มีระดับการป้องกัน IP67 ซึ่งช่วยปกป้องส่วนประกอบภายในจากการ ะเข้าของฝุ่นและการจุ่มน้ำชั่วคราว ตัวเก็บเสียงในตัวและข้อต่อท่อแบบสแน็ปฟิตช่วยให้การประกอบพิวเมติกส์ง่ายขึ้น พร้อมทั้งป้องกันการรั่วไหลระหว่างการทำงานรอบสูง ระบบวินิจฉัยภายในขั้นสูงจะตรวจสอบการลัดวงจรของคอยล์ การขาดของวงจร แรงดันไฟฟ้าต่ำ และแรงดันไฟฟ้าเกิน คอยล์โซลีนอยด์ใช้พลังงานต่ำเพียง 0.6 W ซึ่งช่วยลดการสะสมความร้อนภายในพื้นที่ปิด มาตรการทางวิศวกรรมเหล่านี้ช่วยยืดอายุการใช้งานของวาล์วได้สูงสุดถึง 80,000,000 รอบภายใต้สภาวะพิกัด
คำแนะนำในการเลือกและตัวเลือกอื่น ๆ
การเลือกการกำหนดค่าเกาะวาล์วที่ถูกต้องจำเป็นต้องมีการประเมินอัตราการไหลที่ต้องการ จำนวนจุด I/O และโปรโตคอลการสื่อสาร Beijing Zhongping Technology (北京众平科技股份有限公司) มีสต็อกในท้องถิ่นของซีรีส์ HSSV และให้การสนับสนุนทางเทคนิคสำหรับการเลือกแบบอ้างอิงไขว้และการกำหนดค่าระบบ วิศวกรสามารถปรับขนาดแมนิโฟลด์โดยการเพิ่มหรือถอดวาล์วแต่ละตัวผ่านการออกแบบแบบเสียบจากด้านล่างโดยไม่ต้องแก้ไขการเดินสายภายนอก สำหรับการใช้งานที่ต้องการโทโพโลยีเครือข่ายที่แตกต่างกัน สามารถบูรณาการโมดูลทางเลือก เช่น ตัวเลือก EtherCAT เข้ากับโครงสร้างพื้นฐานพิวเมติกส์ที่มีอยูได้อย่างราบรื่น
คำถามที่พบบ่อย (FAQ)
1. ระยะเวลาในการจัดส่งโดยทั่วไปจาก Beijing Zhongping Technology (北京众平科技股份有限公司) นานเท่าใด
การกำหนดค่ามาตรฐานมีอยู่ในคลังสินค้าในท้องถิ่นสำหรับการจัดส่งทันที ในขณะที่ชุดแมนิโฟลด์แบบกำหนดเองมักจะจัดส่งภายใน 3 ถึง 5 วันทำการ
2. การรับประกันใดที่ใช้กับโมดูลเกาะวาล์วเหล่านี้
ผลิตภัณฑ์นี้ได้รับการสนับสนุนโดยการรับประกันของผู้ผลิต 12 เดือนที่ครอบคลุมข้อบกพร่องของวัสดุและความผิดปกติของฝีมือการผลิตจากโรงงาน
3. สามารถเปลี่ยนวาล์วแต่ละตัวโดยไม่ต้องถอดประกอบแมนิโฟลด์ทั้งหมดได้หรือไม่
ได้ การออกแบบวาล์วแบบเสียบจากด้านล่างช่วยให้ช่างเทคนิคสามารถเพิ่ม ถอด หรือเปลี่ยนวาล์วโซลีนอยด์แต่ละตัวได้โดยไม่ต้องเปลี่ยนแปลงการเดินสายหลักหรือสายพิวเมติกส์หลัก
4. คุณสมบัติการวินิจฉัยใดบ้างที่ฝังอยู่ในโมดูล
หน้าระบบรองรับฟังก์ชันการวินิจฉัยแปดประการ รวมถึงการตรวจจับการลัดวงจรของคอยล์ การตรวจสอบสายขาด การแจ้งเตือนข้อผิดพลาดในการสื่อสาร และสถิติอายุการใช้งานของรอบการทำงาน
5. การใช้พลังงานต่ำมีประโยชน์ต่อการออกแบบระบบอย่างไร
คอยล์แต่ละตัวทำงานที่ 0.6 W ซึ่งช่วยลดเอาต์พุตความร้อนและช่วยให้แหล่งจ่ายไฟทำงานที่ความจุที่ต่ำลงโดยไม่ต้องเสี่ยงกับปัญหาแรงดันตกในการเดินสายเคเบิลยาวๆ
6. ระดับการกรองที่จำเป็นสำหรับแหล่งจ่ายอากาศอัดคืออะไร
ระบบต้องการอากาศอัดที่กรองถึง 5 μm เพื่อป้องกันการปนเปื้อนของอนุภาคและให้แน่ใจว่าการเคลื่อนที่ของแกนสปูลภายในวาล์วพิวเมติกส์เป็นไปอย่างราบรื่น
7. จำเป็นต้องมีการหล่อลื่นภายนอกสำหรับวาล์วพิวเมติกส์หรือไม่
ไม่ ส่วนประกอบภายในได้รับการหล่อลื่นล่วงหน้าและออกแบบมาให้ทำงานโดยไม่ต้องบำรุงรักษาด้วยอากาศอัดที่แห้งหรือไม่มีการหล่อลื่น
8. โปรโตคอลการสื่อสารใดบ้างที่ซีรีส์ HSSV รองรับ
ซีรีส์อะแดปเตอร์รองรับโปรโตคอลทางอุตสาหกรรมหลายรายการ รวมถึง PROFINET และ EtherCAT เพื่อรองรับสภาพแวดล้อมเครือข่ายระบบอัตโนมัติที่หลากหลาย
9. แมนิโฟลด์ได้รับการปกป้องจากการเดินสายไฟฟ้าผิดพลาดอย่างไร
ระบบรวมการป้องกันการลัดวงจรในตัวและการป้องกันการกลับขั้วทั้งบนอินเทอร์เฟซพลังงานและสัญญาณเพื่อป้องกันความเสียหายของฮาร์ดแวร์ระหว่างข้อผิดพลาดในการติดตั้ง
10. ความถี่ในการทำงานสูงสุดของวาล์วโซลีนอยด์คือเท่าใด
วาล์วรองรับความถี่ในการทำงานสูงสุด 5 Hz ทำให้เหมาะสำหรับงานคัดแยกความเร็วสูงและงานสั่งการซ้ำๆ
