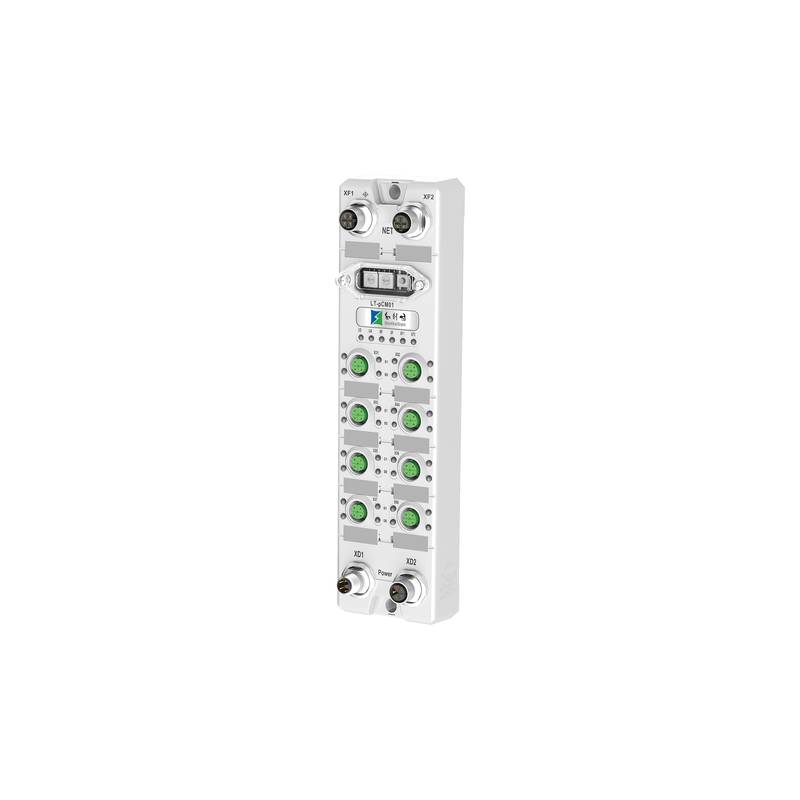

โมดูล I/O แบบกระจายการป้องกันสูงซีรีส์ HollySys LTp มอบการควบคุมระบบอัตโนมัติทางอุตสาหกรรมที่เชื่อถือได้ผ่านการสื่อสารแบบจุดต่อจุดมาตรฐานและการวินิจฉัยอัจฉริยะ ฮาร์ดแวร์กลุ่มนี้ได้รับการออกแบบมาเพื่อเพิ่มประสิทธิภาพสูงสุดและลดต้นทุนการบำรุงรักษา ช่วยให้มั่นใจได้ว่าการส่งข้อมูลแบบเรียลไทม์จะดำเนินไปอย่างราบรื่นทั่วทั้งสภาพแวดล้อมโรงงานที่ซับซ้อน
ระบบอัตโนมัติทางอุตสาหกรรมสมัยใหม่ต้องการสถาปัตยกรรม I/O แบบกระจายที่ช่วยลดความซับซ้อนในการเดินสาย พร้อมทั้งรักษาความสมบูรณ์ของสัญญาณสูงในสภาพแวดล้อมโรงงานที่รุนแรง ซีรีส์ HollySys LTp ตอบโจทย์ความท้าทายเหล่านี้ด้วยโครงสร้างมาตรฐาน IP67 แบบแยกส่วน ซึ่งช่วยลดความจำเป็นในการใช้ตู้ควบคุมแบบดั้งเดิมในพื้นที่เครื่องจักรเฉพาะจุด การผสานรวมการสนับสนุนโปรโตคอลการสื่อสารทางอุตสาหกรรมชั้นนำ เช่น EtherCAT, Profinet และ EtherNet/IP ทำให้โมดูลเหล่านี้สามารถรวมเข้ากับสถาปัตยกรรมควบคุม PLC ที่หลากหลายได้อย่างราบรื่น สถาปัตยกรรมระบบใช้การเชื่อมต่อ M12 ที่ทนทานและความสามารถของมาสเตอร์/สลีฟ IO-Link ขั้นสูง ช่วยให้สามารถรวบรวมข้อมูลแบบกระจายศูนย์จากเซ็นเซอร์และแอคทูเอเตอร์ได้โดยตรงที่ระดับเครื่องจักร โทโพโลยีนี้ช่วยลดการเดินสายทองแดงได้อย่างมาก ลดความซับซ้อนของขั้นตอนการติดตั้ง และเพิ่มการตอบสนองของระบบโดยรวมสำหรับอุปกรณ์การผลิตความเร็วสูง
ข้อมูลจำเพาะทางเทคนิค
ชื่อซีรีส์: LT-p series IO @ ภายใต้สภาวะการทำงานมาตรฐาน
หมายเลขรุ่น: LT-p-IO @ การระบุตระกูลผลิตภัณฑ์
โมดูล IP67 IO-Link Master โปรโตคอล EtherCAT: LT-pCM01 @ โปรโตคอลบัส EtherCAT, พอร์ต IO-Link 8 พอร์ต (ค่าเริ่มต้น 8 พอร์ต Class A, กำหนดค่าได้เป็น 8 พอร์ต Class B), สูงสุด 8DI PNP, สูงสุด 8DO NPN/PNP ที่กำหนดค่าได้, ตัวเรือนโลหะ, CE, FCC, ROHS @ 60 x 225 x 24 มม.
โมดูล IP67 IO-Link Master โปรโตคอล PROFINET: LT-pCM02 @ โปรโตคอลบัส Profinet-RT, พอร์ต IO-Link 8 พอร์ต (ค่าเริ่มต้น 8 พอร์ต Class A, กำหนดค่าได้เป็น 8 พอร์ต Class B), สูงสุด 8DI PNP, สูงสุด 8DO NPN/PNP ที่กำหนดค่าได้, ตัวเรือนโลหะ, CE, FCC, ROHS @ 60 x 225 x 24 มม.
โมดูล IP67 IO-Link Master โปรโตคอล EtherNET/IP: LT-pCM03 @ โปรโตคอลบัส EtherNet/IP, พอร์ต IO-Link 8 พอร์ต (ค่าเริ่มต้น 8 พอร์ต Class A, กำหนดค่าได้เป็น 8 พอร์ต Class B), สูงสุด 8DI PNP, สูงสุด 8DO NPN/PNP ที่กำหนดค่าได้, ตัวเรือนโลหะ, CE, FCC, ROHS @ 60 x 225 x 24 มม.
โมดูล IP67 IO-Link Slave อินเทอร์เฟซ CLASS A: LT-pDIO01 @ IO-Link slave, ประเภทอินเทอร์เฟซ CLASS A, อัตราการส่งข้อมูล COM3 (230.4 kbps), 16 ช่องสัญญาณ, 8 x M12, อินพุต/เอาต์พุตที่กำหนดค่าได้แบบ PNP, ตัวเรือนโลหะ, CE, FCC, ROHS @ 60 x 160 x 22 มม.
โมดูล IP67 IO-Link Slave อินเทอร์เฟซ CLASS B: LT-pDIO02 @ IO-Link slave, ประเภทอินเทอร์เฟซ CLASS B, อัตราการส่งข้อมูล COM3 (230.4 kbps), 16 ช่องสัญญาณ, 8 x M12, อินพุต/เอาต์พุตที่กำหนดค่าได้แบบ PNP, ตัวเรือนโลหะ, CE, FCC, ROHS @ 60 x 160 x 22 มม.
โมดูล IP67 Bus Coupler โปรโตคอล EtherCAT: LT-pIM01 @ โปรโตคอลบัส EtherCAT, แหล่งจ่ายไฟ 24 VDC, กระแสไฟฟ้าสูงสุด 16 A, ช่องสัญญาณอินพุต/เอาต์พุตที่กำหนดค่าได้แบบ PNP 16 ช่อง จัดกลุ่มเป็นคู่ละ 2, ตัวเรือนโลหะ, CE, FCC, ROHS @ 60 x 225 x 24 มม.
โมดูล IP67 Bus Coupler โปรโตคอล PROFINET: LT-pIM02 @ โปรโตคอลบัส Profinet, แหล่งจ่ายไฟ 24 VDC, กระแสไฟฟ้าสูงสุด 16 A, ช่องสัญญาณอินพุต/เอาต์พุตที่กำหนดค่าได้แบบ PNP 16 ช่อง จัดกลุ่มเป็นคู่ละ 2, ตัวเรือนโลหะ, CE, FCC, ROHS @ 60 x 225 x 24 มม.
โมดูล IP67 Bus Coupler โปรโตคอล EtherNET/IP: LT-pIM03 @ โปรโตคอลบัส EtherNet/IP, แหล่งจ่ายไฟ 24 VDC, กระแสไฟฟ้าสูงสุด 16 A, ช่องสัญญาณอินพุต/เอาต์พุตที่กำหนดค่าได้แบบ PNP 12 ช่อง อยู่ในตัวเรือนโลหะ, CE, FCC, ROHS @ 60 x 225 x 24 มม.
การบูรณาการระบบและการติดตั้งฮาร์ดแวร์
การปรับใช้งานซีรีส์ LT-p จำเป็นต้องปฏิบัติตามมาตรฐานการเดินสายทางอุตสาหกรรมอย่างเคร่งครัดเพื่อให้มั่นใจถึงความเที่ยงตรงของสัญญาณและความปลอดภัยในการดำเนินงาน ช่างเทคนิคภาคสนามต้องใช้สายเคเบิลแบบตีเกลียวมีชิลด์สำหรับการเชื่อมต่อเครือข่าย โดยทำการต่อลงดินชิลด์อย่างถูกต้องที่ตัวเรือนขั้วต่อโลหะทั้งสองด้าน เพื่อลดสัญญาณรบกวนแม่เหล็กไฟฟ้าจากอินเวอร์เตอร์ขับเคลื่อนความถี่ (variable frequency drives) ที่อยู่ใกล้เคียง การจ่ายพลังงานอาศัยแหล่งจ่ายไฟ 24 VDC ที่เสถียร ซึ่งสามารถจ่ายกระแสไฟฟ้ารวมได้สูงสุดถึง 16 A ข้ามโมดูลที่เชื่อมต่ออยู่ การติดตั้งทางกายภาพใช้ขั้วต่อทรงกลมทางอุตสาหกรรม M12 ซึ่งช่วยให้การเชื่อมต่อมีความปลอดภัยและทนทานต่อการสั่นสะเทือนทั้งสำหรับสายจ่ายไฟและสายสัญญาณ จุดต่อลงดินบนตัวเรือนโลหะหล่อต้องเชื่อมต่อโดยตรงกับโครงเครื่องจักรโดยใช้สายรัดทองแดงที่มีความต้านทานต่ำ เพื่อป้องกันลูปกราวด์และปกป้องวงจรรับส่งสัญญาณภายในจากแรงดันไฟฟ้ากระชากชั่วขณะทางไฟฟ้า
ความน่าเชื่อถือและความทนทานต่อสภาพแวดล้อม
ได้รับการออกแบบทางวิศวกรรมสำหรับสภาพแวดล้อมโรงงานที่มีความต้องการสูง ซีรีส์ LT-p มีระดับการป้องกัน IP67 ซึ่งทำให้กันฝุ่นได้อย่างสมบูรณ์และทนทานต่อการจมน้ำในน้ำชั่วคราว ตัวเรือนโลหะที่ทนทานให้ความแข็ง เชิงกลและการระบายความร้อนที่ยอดเยี่ยมโดยไม่ต้องใช้พัดลมระบายความร้อนภายนอก พารามิเตอร์การทำงานได้รับการปรับให้เหมาะสมสำหรับช่วงอุณหภูมิอุตสาหกรรมมาตรฐาน ในขณะที่การ隔离ทางไฟฟ้า (galvanic isolation) ภายในช่วยปกป้องวงจรลอจิกที่ละเอียดอ่อนจากแรงดันไฟฟ้ากระชากสูงและสัญญาณรบกวนโหมดร่วม (common-mode noise) ไฟแสดงสถานะ LED การวินิจฉัยที่ครอบคลุมให้การตอบสนองด้วยภาพทันทีเกี่ยวกับสถานะพลังงานของโมดูล, สถานะการสื่อสารเครือข่าย และความผิดพลาดลัดวงจรของแต่ละช่องสัญญาณ อำนวยความสะดวกในการแก้ไขปัญหาอย่างรวดเร็วและเพิ่มเวลาทำงานของระบบให้สูงสุด
คำแนะนำในการเลือกและการปรับใช้งานทางวิศวกรรม
การเลือกการกำหนดค่า LT-p ที่เหมาะสมเกี่ยวข้องกับการจับคู่ประเภทอินเทอร์เฟซอุปกรณ์ภาคสนาม ความต้องการพลังงาน และโปรโตคอลของตัวควบคุมหลักที่จำเป็น สำหรับแอปพลิเคชันที่ใช้เครือข่าย EtherCAT มาสเตอร์ LT-pCM01 ที่จับคู่กับคัปเปลอร์ LT-pIM01 จะให้ประสิทธิภาพที่เป็นไปตามกำหนดเวลา (deterministic) ระบบที่ใช้มาตรฐาน Profinet หรือ EtherNet/IP ควรใช้รุ่น LT-pCM02/03 และ LT-pIM02/03 ที่สอดคล้องกัน วิศวกรสามารถใช้ประโยชน์จากทรัพยากรทางเทคนิคระดับภูมิภาคจาก Beijing Zhongping Technology เพื่อช่วยเหลือในการเลือกรายการอ้างอิงไขว้ที่ซับซ้อน การจับคู่ฮาร์ดแวร์ และการสนับสนุนการเปลี่ยนทดแทนสินค้าในคลัง การบูรณาการเข้ากับสภาพแวดล้อมการเขียนโปรแกรม PLC ทำได้โดยการนำเข้าไฟล์กำหนดค่า GSD หรือ XML ที่ผู้จัดจำหน่ายจัดเตรียมไว้ลงในซอฟต์แวร์วิศวกรรม ตามด้วยการแมปคำข้อมูลอินพุตและเอาต์พุตแบบวงรอบไปยังแท็กตัวควบคุมที่เกี่ยวข้อง
สถานการณ์การใช้งานทั่วไปและคุณค่าในการดำเนินงาน
โทโพโลยีแบบกระจายของซีรีส์ LT-p นำมาซึ่งประโยชน์ด้านประสิทธิภาพที่ substantial สำหรับภาคการผลิตอัตโนมัติ ซึ่งรวมถึงการประกอบอิเล็กทรอนิกส์ 3C, สายการผลิตแบตเตอรี่ลิเทียม และเครื่องจักร CNC ความแม่นยำสูง การติดตั้งโหนด I/O โดยตรงบนโครงเครื่องจักรใกล้กับเซ็นเซอร์และแอคทูเอเตอร์ช่วยให้ผู้ผลิตอุปกรณ์ดั้งเดิมสามารถกำจัดรางสายไฟที่กว้างขวางและลดความยาวสายเคเบิลทั้งหมดได้ แนวทางแบบกระจายศูนย์นี้ช่วยลดแรงดันไฟฟ้าตกในระยะสายไฟยาว ลดข้อกำหนดพื้นที่ตู้ควบคุม และเร่งการประกอบเครื่องจักรหน้างาน นอกจากนี้ ความสามารถในการวินิจฉัยในตัวและการกำหนดค่าพอร์ต IO-Link ที่ยืดหยุ่นยังช่วยปรับปรุงการตั้งค่าพารามิเตอร์ของเซ็นเซอร์และลดเวลาเฉลี่ยในการซ่อมแซม (mean time to repair) ระหว่างรอบการบำรุงรักษา
คำถามที่พบบ่อย (FAQ)
1. โปรโตคอลการสื่อสารหลักใดบ้างที่รองรับโดยโมดูล I/O ระยะไกลซีรีส์ LT-p?
ซีรีส์ LT-p รองรับโปรโตคอลการสื่อสารทางอุตสาหกรรมหลักสามรายการ ได้แก่ EtherCAT, Profinet และ EtherNet/IP ซึ่งช่วยให้สามารถบูรณาการเข้ากับสภาพแวดล้อมตัวควบคุมลอจิกแบบตั้งโปรแกรมได้ต่างๆ ได้อย่างยืดหยุ่น
2. โมดูล IO-Link master จัดการกับการกำหนดค่าพอร์ต Class A และ Class B อย่างไร?
โมดูล master แต่ละตัวมีพอร์ต IO-Link Class A เริ่มต้น 8 พอร์ต ซึ่งสามารถกำหนดค่าทีละพอร์ตเป็นพอร์ต Class B เพื่อจ่ายพลังงานเสริมเพิ่มเติมสำหรับแอคทูเอเตอร์และอุปกรณ์กระแสไฟสูง
3. พิกัดกระแสสูงสุดสำหรับการจ่ายพลังงานของบัสคัปเปลอร์คือเท่าใด?
โมดูลบัสคัปเปลอร์รองรับแหล่งจ่ายไฟ 24 VDC โดยมีความสามารถในการรองรับกระแสไฟฟ้ารวมสูงสุด 16 A ทั่วทั้งส่วนของระบบที่เชื่อมต่อ
4. โมดูลซีรีส์ LT-p เหมาะสำหรับการติดตั้งภายนอกตู้ควบคุมหรือไม่?
ใช่ โมดูลมีตัวเรือนโลหะระดับ IP67 ที่ออกแบบมาสำหรับแอปพลิเคชันติดตั้งบนเครื่องจักรโดยตรงบนพื้นโรงงานโดยไม่ต้องใช้ตู้ป้องกันชั้นที่สอง
5. ขั้วต่อทางกายภาพประเภทใดที่ใช้สำหรับอินพุตสัญญาณและพลังงาน?
ระบบใช้ขั้วต่อทรงกลมทางอุตสาหกรรม M12 ที่ได้มาตรฐาน เพื่อให้มั่นใจถึงการจ่ายสัญญาณและพลังงานที่ปลอดภัย ทนทานต่อการสั่นสะเทือน และกันน้ำ
6. เงื่อนไขการลัดวงจรหรือความผิดพลาดของช่องสัญญาณได้รับการวินิจฉัยบนฮาร์ดแวร์อย่างไร?
โมดูลแต่ละตัวประกอบด้วยไฟแสดงสถานะ LED การวินิจฉัยออนบอร์ด ซึ่งให้ข้อมูลอัปเดตสถานะด้วยภาพแบบเรียลไทม์สำหรับรางจ่ายไฟ, ความสมบูรณ์ของการสื่อสารเครือข่าย และความผิดพลาดของแต่ละช่องสัญญาณ
7. ไฟล์วิศวกรรมใดบ้างที่จำเป็นในการกำหนดค่าโมดูลใน PLC ของบุคคลที่สาม?
วิศวกรต้องนำเข้าไฟล์กำหนดค่า GSD หรือ XML ที่สอดคล้องเฉพาะกับรุ่นโปรโตคอล (EtherCAT, Profinet หรือ EtherNet/IP) ลงในซอฟต์แวร์เขียนโปรแกรมตัวควบคุม
8. โมดูล IO-Link slave สามารถขยายเพื่อรองรับจุด I/O เพิ่มเติมได้หรือไม่?
ใช่ ระบบรองรับสถาปัตยกรรมส่วนขยายสองระดับ โดยสามารถเชื่อมต่อโมดูล slave ต่อท้ายลงไปเพื่อขยายความหนาแน่นของช่องสัญญาณและประหยัดพอร์ตมาสเตอร์หลัก
9. ระยะเวลารอคอยสินค้าและนโยบายการจัดส่งสำหรับการสั่งซื้อหน่วยเหล่านี้ผ่านช่องทางการจัดจำหน่ายระดับภูมิภาคคืออะไร?
ระยะเวลาในการดำเนินการตามคำสั่งซื้อขึ้นอยู่กับระดับสินค้าคงคลังปัจจุบันและโลจิสติกส์ระดับภูมิภาคเฉพาะ Beijing Zhongping Technology คงรักษาสต็อกสำรองในท้องถิ่นเพื่อให้แน่ใจว่ามีการจัดส่งที่รวดเร็วและกำหนดการส่งมอบที่เชื่อถือได้
10. เงื่อนไขการรับประกันและการสนับสนุนทางเทคนิคใดบ้างที่มีผลกับการซื้อฮาร์ดแวร์ซีรีส์ LT-p?
ส่วนประกอบฮาร์ดแวร์ทั้งหมดที่จัดหาได้รับการสนับสนุนโดยความคุ้มครองการรับประกันจากผู้ผลิตมาตรฐาน เสริมด้วยการสนับสนุนทางวิศวกรรมเฉพาะสำหรับการเลือก การปรับใช้งาน และการแก้ไขปัญหา
