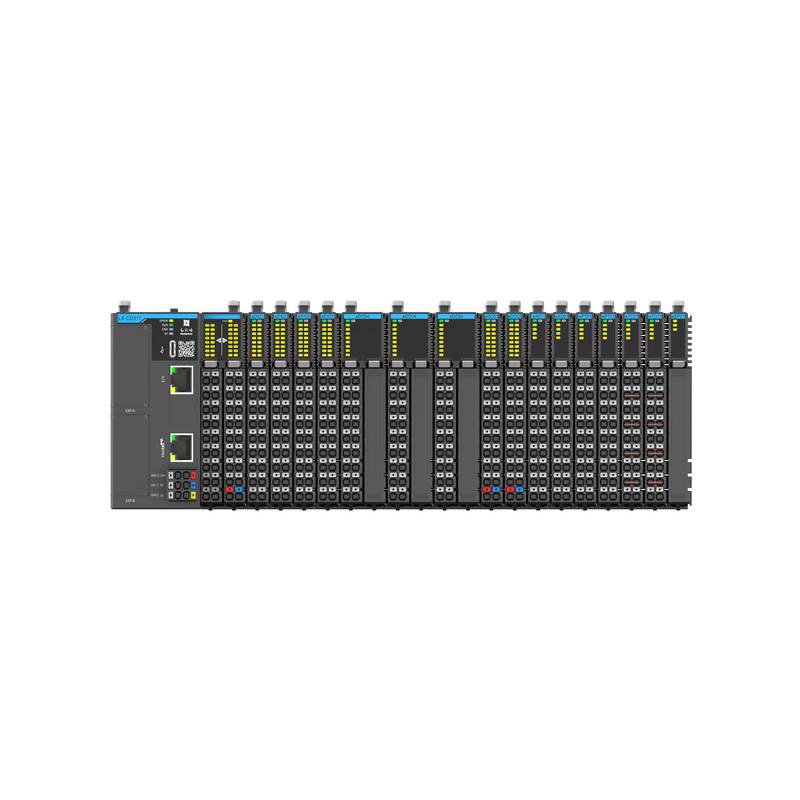

ออกแบบมาสำหรับงานอัตโนมัติทางอุตสาหกรรมที่มีความแม่นยำสูง แพลตฟอร์มไมโคร PLC ซีรีส์ HollySys LX-CU100 และ LX-CU300 ผสานรวมความสามารถในการควบคุมการเคลื่อนไหวเซอร์โวขั้นสูงที่รองรับได้สูงสุดถึง 32 แกน คอนโทรลเลอร์เหล่านี้ตอบสนองความต้องการด้านการซิงโครไนซ์หลายแกนที่ซับซ้อนโดยการรวมการสื่อสารผ่านบัสความเร็วสูงเข้ากับสถาปัตยกรรมการประมวลผลแบบมัลติคอร์ที่มีความทนทาน ห่วงโซ่อุปทานส่วนประกอบที่มีความเสถียรช่วยให้มั่นใจได้ถึงความพร้อมในการดำเนินงานอย่างต่อเนื่องสำหรับแอปพลิเคชันการผลิตที่มีความต้องการสูง
การ integration ของการควบคุมการเคลื่อนไหวเซอร์โวหลายแกนภายในเครื่องจักรขนาดกะทัดรัดมักก่อให้เกิดปัญหาคอขวดของแบนด์วิดท์ที่รุนแรงและความล่าช้าในการจับเวลา (timing jitters) ระหว่างการคำนวณวิถีการเคลื่อนที่อย่างเข้มข้น สถาปัตยกรรม LX-CU100/CU300 เอาชนะความท้าทายเหล่านี้ได้โดยการใช้เลย์เอาต์โปรเซสเซอร์มัลติคอร์ขั้นสูงควบคู่ไปกับอินเทอร์เฟซบัส EtherCAT ความเร็วสูง 100 Mb/s การกำหนดค่านี้ช่วยลดความล่าช้าในการทำงานและส่งมอบลูปการควบคุมแบบดีเทอร์มิเนติกส์ที่จำเป็นสำหรับงานการแทรกสอด (interpolation) ที่แม่นยำ วิศวกรกำหนดค่ารูทีนการควบคุมผ่านแพลตฟอร์มกรรมสิทธิ์ Intelligent Auto Think V5 โดยใช้ชุดคำสั่งที่สอดคล้องกับมาตรฐาน IEC 61131-3 ควบคู่ไปกับสภาพแวดล้อมการพัฒนา C/C++ เลเยอร์การแยกฮาร์ดแวร์หลายชั้น การป้องกันไฟกระชากในตัว และการทดสอบความเข้ากันได้ทางแม่เหล็กไฟฟ้าอย่างเข้มงวด รับประกันประสิทธิภาพที่เสถียรในสภาพแวดล้อมที่มีสัญญาณรบกวนทางไฟฟ้าสูง
ข้อมูลจำเพาะทางเทคนิค
การระบุซีรีส์: LX-CU100/CU300 Series Micro PLC
แกนการเคลื่อนไหวที่รองรับ: สูงสุด 32 แกน @ EtherCAT Bus
ภาษาการเขียนโปรแกรม: LD, ST, C/C++ @ IEC 61131-3
ความจุโปรแกรมผู้ใช้: 10,000 KB @ การกำหนดค่าสูงสุด (LX-CU332/CU333)
ความจุข้อมูลผู้ใช้: 20,000 KB @ การกำหนดค่าสูงสุด (LX-CU332/CU333)
ความจุสำรองข้อมูลเมื่อไฟดับ: 512 KB @ การกำหนดค่าสูงสุด (LX-CU333)
ความเร็วบัส EtherCAT: 100 Mb/s @ การส่งผ่านการเคลื่อนไหวความเร็วสูง
ความถี่เอาต์พุตพัลส์: 200 kHz @ รุ่นคอนโทรลเลอร์ชนิดพัลส์
พอร์ตอีเธอร์เน็ต: 2 พอร์ต @ การกำหนดค่า IP เดี่ยว (LX-CU155/CU311/CU331/CU332/CU333)
โปรโตคอลการสื่อสารที่รองรับ: Modbus TCP Master/Slave @ อินเทอร์เฟซเครือข่าย
โปรโตคอลการสื่อสารที่รองรับ: EtherNet/IP Master/Slave @ อินเทอร์เฟซเครือข่าย
โปรโตคอลการสื่อสารที่รองรับ: OPC-UA Server @ รุ่น LX-CU331/332/333
อินเทอร์เฟซอนุกรมในตัว: 1 พอร์ต RS-485 @ ตัวคอนโทรลเลอร์
การขยาย IO ภายใน: สูงสุด 16 ยูนิต @ โมดูลเบลดซีรีส์ LT-e
ช่องเสียบการ์ดขยาย: 2 ช่อง @ การกำหนดการ์ด A/B
ช่วงอุณหภูมิการทำงาน: -20°C - 60°C @ การติดตั้งแผงควบคุมทั่วไป
ความทนทานต่อความชื้นสัมพัทธ์: 5% - 95% @ สภาวะไม่มีการควบแน่น
ระดับความสูงในการทำงานสูงสุด: 2,500 M @ กฎการลดพิกัดมาตรฐาน
การบูรณาการระบบและการตั้งค่าฮาร์ดแวร์
การติดตั้งคอนโทรลเลอร์ LX-CU100 หรือ LX-CU300 จำเป็นต้องเอาใจใส่ต่อการติดตั้งทางกายภาพ การต่อลงดิน และความสมบูรณ์ของการเดินสายอย่างระมัดระวัง เพื่อป้องกันการเชื่อม 0.1 ของสัญญาณรบกวนในตู้ควบคุมที่มีความหนาแน่นสูง หน่วยโมดูลาร์นี้ใช้พื้นที่ขนาดกะทัดรัดพร้อมตัวล็อกราง DIN-35 แบบกดและขั้วต่อ IO แบบเสียบได้ทั้งบล็อก ซึ่งช่วยเพิ่มความคล่องตัวในการประกอบตู้และลดความซับซ้อนในการบำรุงรักษาภาคสนาม สายสัญญาณสำหรับเอาต์พุตพัลส์ความเร็วสูงและการ์ดขยายอะนาล็อกต้องใช้สายเคเบิลแบบตีเกลียวมีชีลด์ โดยต่อสายถักชีลด์ลงดินที่จุดร่วมความต้านทานต่ำเพื่อกำจัดลูปกราวด์ อินพุตการจ่ายไฟต้องมีการเดินสายแยกต่างหากให้ห่างจากสายไฟมอเตอร์แรงดันสูง โดยยึดตามแนวทางการแยกทางกายภาพที่เข้มงวดเพื่อให้เป็นไปตามข้อกำหนดของคำสั่ง EMC สถาปัตยกรรมช่องขยายรองรับการ์ดสื่อสารและอินเทอร์เฟซที่หลากหลาย รวมถึงโมดูลสเลฟ RS-232, RS-485, CAN และ PROFINET RT ซึ่งช่วยให้ปรับเปลี่ยนโทโพโลยีได้อย่างตรงไปตรงมาในเครือข่ายโรงงานที่มีความหลากหลาย
ความน่าเชื่อถือและความทนทานต่อสภาพแวดล้อม
การใช้งานระบบอัตโนมัติทางอุตสาหกรรมต้องการความทนทานสูงต่อความเครียดจากความร้อน ความผันผวนของความชื้น และไฟกระชากทางไฟฟ้า ซีรีส์ LX-CU100/CU300 ผสานรวมอุปสรรคการแยกด้วยแสงและกัลวานิกหลายชั้นข้ามพอร์ตสื่อสาร บัสลอจิกภายใน และช่อง IO ภาคสนาม เพื่อปกป้ององค์ประกอบการประมวลผลกลางจากแรงดันไฟฟ้ากระชากชั่วขณะ การระบายความร้อนอาศัยรูปทรงการระบายความร้อนแบบพาสซีฟที่มีประสิทธิภาพ ซึ่งช่วยให้สามารถทำงานได้อย่างต่อเนื่องภายในตู้ที่ทำงานระหว่าง -20°C ถึง 60°C เกณฑ์การเลือกส่วนประกอบยึดตามความทนทานต่อสภาพแวดล้อมที่เข้มงวด ทนทานต่อการเสื่อมสภาพภายใต้ความชื้นสัมพัทธ์ 95% โดยไม่มีการควบแน่นของไอน้ำ นอกจากนี้ การปฏิบัติตามมาตรฐาน CE-LVD และ RoHS 2.0 ยังเน้นย้ำถึงการควบคุมคุณภาพการผลิตที่ใช้กับคอนโทรลเลอร์แต่ละตัว เพื่อให้มั่นใจได้ถึงเวลาเฉลี่ยระหว่างความล้มเหลว (MTBF) ที่ยาวนานตลอดวงจรการทำงานทางอุตสาหกรรมอย่างต่อเนื่อง
คำแนะนำในการเลือกและตัวเลือกทางเลือก
การเลือก 0.1 รุ่นคอนโทรลเลอร์ที่เหมาะสมขึ้นอยู่กับจำนวนแกนที่ต้องการ โอเวอร์เฮดของโปรโตคอลการสื่อสาร และความหนาแน่นของ IO ภายในเป็นอย่างมาก รุ่นที่ขับเคลื่อนด้วยพัลส์ เช่น LX-CU153 และ LX-CU157 เหมาะสำหรับเซอร์โวด్రายฟ์แบบสเต็ปเปอร์หรือพัลส์เทรนดิสครีต ในขณะที่รุ่นที่ขับเคลื่อนด้วยบัส เช่น LX-CU331, LX-CU332 และ LX-CU333 มอบการบูรณาการ EtherCAT ที่ปรับขนาดได้สูงถึง 32 แกน สำหรับเซลล์หุ่นยนต์ที่ซิงโครไนซ์กัน สำหรับการย้ายระบบวิศวกรรมที่ซับซ้อนหรือการเทียบเคียงชิ้นส่วนที่แม่นยำ ผู้เชี่ยวชาญด้านเทคนิคที่ 北京众平科技股份有限公司 (Beijing Zhongping Technology) พร้อมให้คำปรึกษาก่อนการขายที่ครอบคลุมและความพร้อมของคลังอะไหล่ในพื้นที่ เพื่อเพิ่มความคล่องตัวให้กับกระบวนการจัดซื้อ
คำถามที่พบบ่อย (FAQ)
1. ระยะเวลาในการจัดส่งมาตรฐานสำหรับคอนโทรลเลอร์ซีรีส์ LX-CU100 และ LX-CU300 คือเท่าไร?
หน่วยที่ซีลจากโรงงานมาตรฐานซึ่งเก็บรักษาไว้ในสต็อกการจัดส่งระดับภูมิภาค จะถูกจัดส่งภายใน 24 ถึง 48 ชั่วโมงหลังจากการยืนยันคำสั่งซื้อ
2. การคุ้มครองการรับประกันใดที่มีผลกับยูนิตไมโคร PLC เหล่านี้?
รายการฮาร์ดแวร์ที่จัดส่งทั้งหมดรวมการรับประกันอุตสาหกรรม 12 เดือนแบบครอบคลุม ซึ่งครอบคลุมข้อบกพร่องในการผลิตและความล้มเหลวในการดำเนินงานภายใต้เงื่อนไขที่กำหนด
3. คอนโทรลเลอร์รุ่นท็อป LX-CU333 สามารถควบคุมแกนการเคลื่อนไหวพร้อมกันได้มากที่สุดกี่แกน?
LX-CU333 รองรับแกนการเคลื่อนไหวที่ซิงโครไนซ์กันสูงสุด 32 แกน ผ่านอินเทอร์เฟซบัส EtherCAT ความเร็วสูง
4. ซอฟต์แวร์การเขียนโปรแกรมใดที่เข้ากันได้กับตระกูล PLC นี้?
การเขียนโปรแกรมและการกำหนดค่าดำเนินการโดยใช้แพลตฟอร์มซอฟต์แวร์กรรมสิทธิ์ Intelligent Auto Think V5
5. สามารถใช้ภาษา C และ C++ มาตรฐานควบคู่ไปกับภาษา PLC แบบดั้งเดิมได้หรือไม่?
ได้ ระบบควบคุมรองรับภาษาการเขียนโปรแกรม LD, ST และ C/C++ เพื่อรองรับการใช้งานอัลกอริทึมขั้นสูง
6. ความจุในการจัดเก็บโปรแกรมผู้ใช้สูงสุดที่มีอยู่ในซีรีส์นี้คือเท่าไร?
หน่วยความจำโปรแกรมผู้ใช้มีตั้งแต่ 512 KB ในรุ่นพื้นฐานจนถึง 10,000 KB ในรุ่นไฮเอนด์ เช่น LX-CU332 และ LX-CU333
7. การ์ดขยายสามารถถอดเปลี่ยนได้ขณะใช้งานระบบ (hot-swappable) หรือไม่?
การ์ดขยายที่ติดตั้งในช่อง A และ B จะต้องได้รับการกำหนดค่าในขณะที่ตัดไฟของระบบแล้ว ตามขั้นตอนความปลอดภัยทางไฟฟ้ามาตรฐาน
8. โปรโตคอลการสื่อสารทางอุตสาหกรรมใดบ้างที่พอร์ตอีเธอร์เน็ตสนับสนุนโดยกำเนิด?
โปรโตคอลที่รองรับ ได้แก่ Modbus TCP Master/Slave, EtherNet/IP Master/Slave, UDP, OPC-UA Server ในบางรุ่น และ iLink
