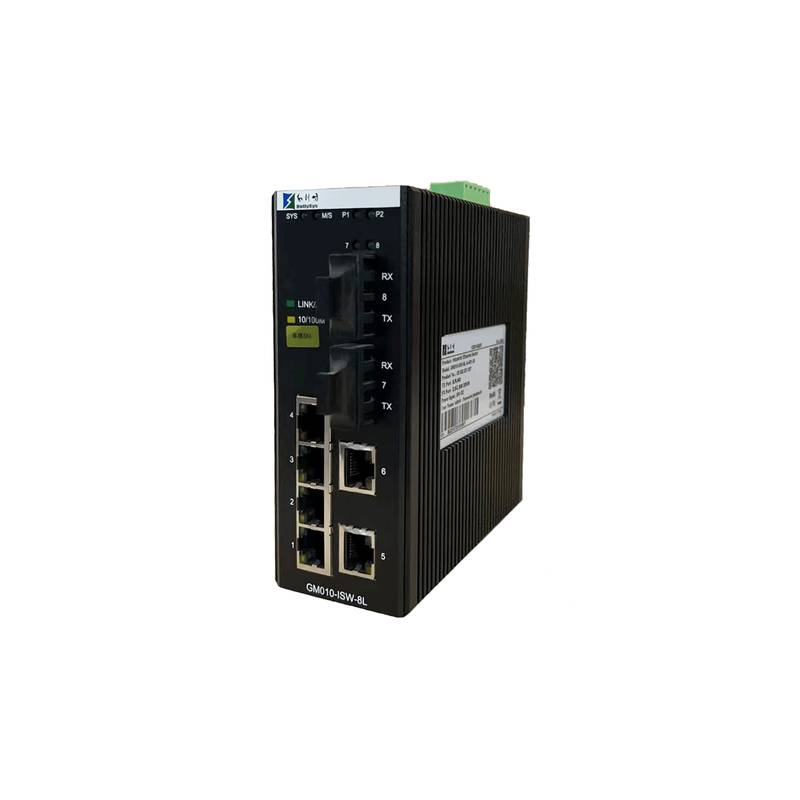

HollySys A Series สวิทช์เครือข่ายอุตสาหกรรม เกตเวย์อุตสาหกรรม

สวิตช์เครือข่ายอุตสาหกรรมและเกตเวย์อุตสาหกรรม HollySys ซีรีส์ A นำเสนอโซลูชันการสื่อสารเครือข่ายที่ทนทานและมีประสิทธิภาพสูง ซึ่งได้รับการออกแบบมาโดยเฉพาะสำหรับเมืองอัจฉริยะ พลังงานหมุนเวียน การขนส่งอัจฉริยะ และสภาพแวดล้อมระบบอัตโนมัติทางอุตสาหกรรมที่รุนแรง อุปกรณ์เหล่านี้ได้รับการออกแบบทางวิศวกรรมให้สอดคล้องกับมาตรฐานอุตสาหกรรมที่เข้มงวด เช่น EN60950 และ EN50032 ซึ่งช่วยให้อุปกรณ์มีความน่าเชื่อถือสูงและมีการสูญเสียแพ็กเกจข้อมูลน้อยที่สุดในfield การใช้งานที่วิกฤตเรื่องความเข้าได้ทางแม่เหล็กไฟฟ้า

เครือข่ายระบบอัตโนมัติทางอุตสาหกรรมเผชิญกับความท้าทายที่รุนแรง รวมถึงสัญญาณรบกวนแม่เหล็กไฟฟ้าสูง ความผันผวนของอุณหภูมิที่รุนแรง และข้อกำหนดปริมาณข้อมูลที่ต้องการความเร็วสูงจากโหนดควบคุมแบบกระจายและระบบเฝ้าระวังทางอุตสาหกรรม สวิตช์เครือข่ายอุตสาหกรรม HollySys ซีรีส์ A ตอบโจทย์ความท้าทายเหล่านี้ผ่านสถาปัตยกรรมการกำหนดเส้นทางแบบไม่จัดการ (non-managed) แบบจัดการ (managed) และเลเยอร์ 3 (Layer 3) ขั้นสูง ซึ่งให้การส่งข้อมูลแบบ wire-speed ที่เสถียรและความสามารถในการกู้คืนเครือข่ายวงแหวนด้วยตนเองอย่างรวดเร็ว หน่วยเหล่านี้ใช้การออกแบบการระบายความร้อนแบบไร้พัดลม (fanless) โครงโลหะที่ทนทาน และระบบจ่ายไฟสำรองคู่เพื่อป้องกันการหยุดทำงานที่ไม่คาดคิด ทำให้เป็นส่วนประกอบสำคัญสำหรับโครงสร้างพื้นฐานทางอุตสาหกรรมที่สำคัญยิ่งยวด

ข้อมูลจำเพาะทางเทคนิค

ซีรีส์: ซีรีส์ A

หมวดหมู่ผลิตภัณฑ์: สวิตช์เครือข่ายอุตสาหกรรมและเกตเวย์อุตสาหกรรม

มาตรฐานความสอดคล้อง: EN60950, EN50032

ตัวอย่างรุ่น GM110-ISW2-D1-8L-A ฟอร์มแฟคเตอร์: ราง DIN @ มาตรฐาน

ตัวอย่างรุ่น GM110-ISW2-D1-8L-A ความจุในการสลับ: 20 Gbps @ โหลดเต็ม

ตัวอย่างรุ่น GM110-ISW2-D1-8L-A อัตราการส่งต่อแพ็กเกจ: 0.892 Mpps @ ความเร็วสาย (Wire Speed)

ตัวอย่างรุ่น GM110-ISW2-D1-8L-A การจัดการเลเยอร์ 2: รองรับ @ CLI/Web

ตัวอย่างรุ่น GM110-ISW2-D1-8L-A การจัดการเลเยอร์ 3: ไม่รองรับ @ โปรไฟล์พื้นฐาน

ตัวอย่างรุ่น GM110-ISW2-D1-8L-A เครือข่ายวงแหวน: รองรับ @ ERPS/RSTP

ตัวอย่างรุ่น GM110-ISW2-D1-8L-A พอร์ตธุรกิจ: 2 x 100M Fiber (SC Multi-mode Dual Fiber, 2 กม.), 6 x 10/100M Adaptive Electrical Ports @ มาตรฐาน

ความชื้นในการทำงาน: 5% ~ 95% @ ไม่มีการควบแน่น

อุณหภูมิในการทำงาน: -40 °C ~ 75 °C @ สภาพแวดล้อมที่รุนแรง

อุณหภูมิในการจัดเก็บ: -40 °C ~ 85 °C @ ไม่ได้ใช้งาน

ขนาด (ความกว้าง x ความลึก x ความสูง): 53 มม. x 125 มม. x 135 มม. @ หน่วยราง DIN

ระดับการป้องกัน IP: IP40 @ มาตรฐานตัวเครื่อง

ตัวอย่างรุ่น GM110-ISW2-D1-8L-A-20 พอร์ตไฟเบอร์: 2 x 100M Fiber (SC Single-mode Dual Fiber, 20 กม.) @ ระยะไกล

ตัวอย่างรุ่น GM010-PW-8L-A-A02 ความจุในการสลับ: 1.6 Gbps @ แบบกะทัดรัดเริ่มต้น

ตัวอย่างรุ่น GM010-PW-8L-A-A02 พอร์ตธุรกิจ: 8 x 10/100M Adaptive Electrical Ports @ มาตรฐาน

ตัวอย่างรุ่น GM010-ISW-24L-C01 ฟอร์มแฟคเตอร์: ติดตั้งบนแร็ค @ 1U มาตรฐาน

ตัวอย่างรุ่น GM010-ISW-24L-C01 ความจุในการสลับ: 56 Gbps @ ความหนาแน่นสูง

ตัวอย่างรุ่น GM010-ISW-24L-C01 อัตราการส่งต่อแพ็กเกจ: 41.66 Mpps @ ความเร็วสาย (Wire Speed)

ตัวอย่างรุ่น GM010-ISW-24L-C01 พอร์ตธุรกิจ: 2 x 100M Fiber Module Slots, 24 x 10/100M Adaptive Electrical Ports @ สื่อผสม

ตัวอย่างรุ่น GM011-ISW-24L-A01/1U ความจุในการสลับ: 144 Gbps @ แบ็คบอนกิกะบิต

ตัวอย่างรุ่น GM011-ISW-24L-A01/1U พอร์ตธุรกิจ: 4 x SFP Fiber Module Slots, 24 x 10/100/1000M Adaptive Electrical Ports @ ความเร็วกิกะบิต

ตัวอย่างรุ่น GM100-PW-D2C-16L-A พอร์ตธุรกิจ: 16 x 10/100M Adaptive Electrical Ports @ ราง DIN

ตัวอย่างรุ่น GM101-ISW2-D3-18L-A ความจุในการสลับ: 52 Gbps @ กิกะบิตอิงค์ลิงก์

ตัวอย่างรุ่น GM101-ISW2-D3-18L-A พอร์ตธุรกิจ: 2 x SFP Fiber Slots, 16 x 10/100/1000M Adaptive Electrical Ports @ สื่อผสม

ตัวอย่างรุ่น GM111-ISW4-D3-20L-A พอร์ตธุรกิจ: 4 x Gigabit SFP Slots, 16 x 10/100/1000M Adaptive Electrical Ports @ ความหนาแน่นสูง

ตัวอย่างรุ่น GM211-ISW4-RHV-28L-A ฟอร์มแฟคเตอร์: ติดตั้งบนแร็ค @ แหล่งจ่ายไฟคู่ AC/DC

ตัวอย่างรุ่น GM111-ISP4-DP-12L-A มาตรฐาน PoE: IEEE 802.3at (PoE+) @ พอร์ตจ่ายไฟ

ตัวอย่างรุ่น GM211-ISP4-HV-28L-A มาตรฐาน PoE: IEEE 802.3at (PoE+) @ ติดตั้งบนแร็ค

การส่งผ่านแบ็คบอนระดับอุตสาหกรรมและความซ้ำซ้อนของเครือข่าย

กลุ่มผลิตภัณฑ์สวิตช์เครือข่ายอุตสาหกรรม HollySys ซีรีส์ A นำเสนอการกำหนดค่าทางกลที่หลากหลาย รวมถึงรุ่นที่ติดตั้งบนราง DIN แบบกะทัดรัดสำหรับตู้ภาคสนามแบบกระจายและรุ่นติดตั้งบนแร็คขนาด 1-U สำหรับห้องควบคุมส่วนกลาง ด้วยการรองรับทั้งรุ่นพลักแอนด์เพลย์แบบไม่จัดการและสวิตช์เลเยอร์ 2/เลเยอร์ 3 ที่จัดการได้อย่างเต็มรูปแบบพร้อมพอร์ตผสมไฟเบอร์-ทองแดงที่ยืดหยุ่น ซีรีส์นี้จึงปรับตัวเข้ากับสถาปัตยกรรมเครือข่ายที่ซับซ้อนได้อย่างราบรื่น

สร้างขึ้นด้วยการกระจายความร้อนแบบไร้พัดลม โครงสร้างตัวเครื่องโลหะที่ทนทาน และอินพุตพลังงานสำรองช่วงกว้าง สวิตช์เหล่านี้รับประกันการทำงานอย่างต่อเนื่องภายใต้สภาพแวดล้อมอุตสาหกรรมที่รุนแรง โดยให้การรวมข้อมูลที่เชื่อถือได้สำหรับเซลล์ระบบอัตโนมัติในโรงงาน สถานีไฟฟ้าย่อย และระบบเฝ้าระวังการจราจรอัจฉริยะ โดยไม่ต้องบำรุงรักษาการระบายความร้อนแบบแอคทีฟ

การถอดรหัสประสิทธิภาพหลัก: การส่งต่อด้วยความเร็วสาย การกู้คืนวงแหวน และความยืดหยุ่นต่อสิ่งแวดล้อม

ปริมาณข้อมูลและความยืดหยุ่นของเครือข่ายแสดงถึงตัวชี้วัดที่สำคัญสำหรับสวิตช์เครือข่ายอุตสาหกรรมที่ปรับใช้ในสภาพแวดล้อมที่เน้นข้อมูล ซีรีส์ A มอบความจุในการสลับสูงถึง 144 Gbps และอัตราการส่งต่อแพ็กเกจด้วยความเร็วสายสูงถึง 41.66 Mpps เพื่อให้มั่นใจว่าไม่มีการสูญเสียเฟรมในช่วงที่มีปริมาณการใช้งานหลายโหนดพุ่งสูง รุ่นที่จัดการได้รองรับโปรโตคอลวงแหวนอุตสาหกรรมที่บรรลุการกู้คืนเครือข่ายระดับมิลลิวินาที ป้องกันพายุบรอดคาสต์และแยกข้อผิดพลาดของลิงก์แบบไดนามิก

นอกจากนี้ อุปกรณ์เหล่านี้ยังมีคุณสมบัติการป้องกันความเข้ากันได้ทางแม่เหล็กไฟฟ้าคลาส 4 ซึ่งช่วยปกป้องวงจรภายในจากการกระชากแรงดันไฟฟ้าสูง การคายประจุไฟฟ้าสถิต และสัญญาณรบกวนชั่วขณะอย่างรวดเร็ว ด้วยการทำงานที่เชื่อถือได้ในช่วงอุณหภูมิ -40 °C ถึง 75 °C พร้อมตัวเครื่องระดับ IP40 สวิตช์เหล่านี้สามารถทนต่อฝุ่นละอองหนัก การสั่นสะเทือน และความรุนแรงของอุณหภูมิที่พบในโรงงานอุตสาหกรรมหนัก

คำแนะนำในการเลือกและการปฏิบัติตามการปรับใช้ทางวิศวกรรม: การวางแผนโทโพโลยีและการดีบักเครือข่าย

การเลือกสวิตช์เครือข่ายอุตสาหกรรมที่ถูกต้องจำเป็นต้องมีการประเมินความหนาแน่นของพอร์ต สื่อการส่งสัญญาณ และความลึกของการจัดการอย่างรอบคอบ สำหรับเซลล์เครื่องจักรในท้องถิ่นที่มีความต้องการการเชื่อมต่อปานกลาง รุ่นราง DIN แบบไม่จัดการ เช่น GM010-PW-8L-A-A02 นำเสนอความเรียบง่ายแบบพลักแอนด์เพลย์ที่คุ้มค่า สำหรับแบ็คบอนของโรงงานขนาดใหญ่ที่ต้องใช้ความซ้ำซ้อนของวงแหวนและการแบ่งส่วน VLAN รุ่นกิกะบิตที่จัดการได้ เช่น GM011-ISW-24L-A01/1U หรือหน่วยโมดูลาร์เช่น GM011-ISW-24L ให้ความยืดหยุ่นสูงสุด

ในระหว่างการติดตั้งทางกายภาพ วิศวกรเครือข่ายควรใช้โทโพโลยีแบบดาวหรือแบบวงแหวนโดยใช้สายเคเบิลคู่บิดเกลียวที่มีการป้องกันและการต่อลงดินที่ปลอดภัยเพื่อกำจัดลูปกราวด์ การใช้อินเทอร์เฟซการจัดการเว็บ, CLI หรือ SNMP ของอุปกรณ์ช่วยให้ช่างเทคนิคสามารถกำหนดค่า VLAN เปิดใช้งานคิวลำดับความสำคัญของ Quality of Service (QoS) และตรวจสอบสถานะลิงก์ในเชิงรุก เมื่ออ้างอิงไขว้รุ่นต่างๆ หรือมองหาตัวเลือกทางเลือกเฉพาะสำหรับการอัปเกรดเครือข่ายรุ่นเก่า ทีมเทคนิคสามารถปรึกษา 北京众平科技股份有限公司 (Beijing Zhongping Technology) สำหรับการสนับสนุนทางวิศวกรรมในท้องถิ่นและการเติมสินค้าคงคลังพร้อมส่ง

สถานการณ์การใช้งานทั่วไปและมูลค่าการปรับใช้ภาคสนาม: การทำงานของเครือข่ายอุตสาหกรรมที่เสถียร

ในระบบควบคุมแบบกระจาย (DCS) และระบบการดำเนินการผลิตสมัยใหม่ การสื่อสารข้อมูลที่เชื่อถือได้เป็นตัวกำหนดผลผลิตโดยรวมของโรงงาน เกตเวย์อุตสาหกรรมและหน่วยสวิตช์ HollySys ซีรีส์ A สร้างวงจรการสื่อสารที่เสถียรระหว่างตัวควบคุมลอจิกที่ตั้งโปรแกรมได้ สถานี I/O ระยะไกล และคอมพิวเตอร์ควบคุมดูแล ความต้านทานต่อสัญญาณรบกวนทางไฟฟ้าช่วยป้องกันความเสียหายของแพ็กเกจใกล้กับไดรฟ์กำลังสูงและเครื่องจักรหนัก

ภายในงานติดตั้งพลังงานหมุนเวียน เช่น โรงไฟฟ้าพลังงานแสงอาทิตย์และฟาร์มกังหันลม สวิตช์เหล่านี้ทำงานได้อย่างน่าเชื่อถือภายในกล่องควบคุมกลางแจ้งที่ต้องเผชิญกับสภาพอากาศที่แปรปรวนรุนแรง ด้วยการลดความล้มเหลวของเครือข่ายที่ไม่คาดคิด ลดความซับซ้อนในการเดินสายเคเบิลทางกายภาพ และให้เวลาเฉลี่ยระหว่างความล้มเหลวที่ยาวนานขึ้น ซีรีส์ A จึงช่วยลดต้นทุนการบำรุงรักษาโดยรวมสำหรับผู้บูรณาการระบบและผู้ผลิตอุปกรณ์

คำถามที่พบบ่อย (FAQ)

1. ระยะเวลารอคอยสินค้าในการจัดส่งมาตรฐานและเงื่อนไขการรับประกันสำหรับสวิตช์ HollySys ซีรีส์ A คืออะไร?

รุ่นสินค้าคงคลังโรงงานมาตรฐานมักจะเตรียมพร้อมสำหรับการจัดส่งอย่างรวดเร็ว พร้อมด้วยการรับประกันคุณภาพ 12 เดือนครอบคลุมข้อบกพร่องในการผลิต

2. 北京众平科技股份有限公司 (Beijing Zhongping Technology) มีการตรวจสอบก่อนจัดส่งและการสนับสนุนทาง技术สำหรับคำสั่งซื้อจำนวนมากหรือไม่?

ใช่ หน่วยทั้งหมดผ่านการตรวจสอบคุณภาพก่อนจัดส่งอย่างเข้มงวด และทีมเทคนิคในท้องถิ่นให้ความช่วยเหลือด้านการอ้างอิงไขว้ก่อนการขายและการแก้ไขปัญหาอย่างมืออาชีพ

3. ความแตกต่างหลักระหว่างรุ่นที่ไม่จัดการและรุ่นที่จัดการในซีรีส์ A คืออะไร?

สวิตช์ที่ไม่จัดการทำงานผ่านระบบพลักแอนด์เพลย์อย่างง่ายโดยไม่ต้องกำหนดค่า ในขณะที่รุ่นที่จัดการรองรับคุณสมบัติขั้นสูง เช่น การแบ่งส่วน VLAN การตรวจสอบ SNMP และความซ้ำซ้อนของวงแหวน

4. สวิตช์ซีรีส์ A บรรลุการกู้คืนเครือข่ายด้วยตนเองอย่างรวดเร็วในระหว่างที่ลิงก์ขัดข้องได้อย่างไร?

รุ่นที่จัดการรองรับโปรโตคอลเครือข่ายวงแหวนอุตสาหกรรมที่เปลี่ยนเส้นทางการจราจรภายในไม่กี่มิลลิวินาทีเมื่อตรวจพบการขาดของลิงก์ทางกายภาพ เพื่อให้แน่ใจว่าการส่งข้อมูลจะไม่หยุดชะงัก

5. มีตัวเลือก PoE+ สำหรับจ่ายไฟให้อุปกรณ์ภาคสนามระยะไกล เช่น กล้อง IP หรือจุดเข้าใช้งานไร้สายหรือไม่?

ใช่ รุ่นเฉพาะเช่น GM111-ISP4-DP-12L-A และ GM211-ISP4-HV-28L-A รองรับมาตรฐาน IEEE 802.3at PoE+ เพื่อส่งพลังงานและข้อมูลผ่านสายอีเธอร์เน็ตเส้นเดียว

6. มีตัวเลือกการติดตั้งแบบใดบ้างที่รองรับทั่วทั้งสายผลิตภัณฑ์?

ซีรีส์นี้ประกอบด้วยรุ่นที่ติดตั้งบนราง DIN แบบกะทัดรัดสำหรับตู้ภาคสนามที่จำกัดพื้นที่ และรุ่นติดตั้งบนแร็คมาตรฐานขนาด 1-U ที่ออกแบบมาสำหรับการติดตั้งในห้องเซิร์ฟเวอร์กลาง

7. สวิตช์อุตสาหกรรมเหล่านี้สามารถทำงานได้อย่างน่าเชื่อถือในตู้กลางแจ้งที่มีอุณหภูมิสูงโดยไม่มีการระบายความร้อนแบบแอคทีฟหรือไม่?

ใช่ ด้วยการออกแบบที่ไร้พัดลมและช่วงอุณหภูมิการทำงานที่ได้รับการรับรองตั้งแต่ -40 °C ถึง 75 °C ทำให้อุปกรณ์ระบายความร้อนได้อย่างมีประสิทธิภาพผ่านการพาความร้อนตามธรรมชาติภายในตู้ที่ปิดสนิท

8. ประเภทอินเทอร์เฟซใดบ้างที่ใช้งานได้สำหรับการส่งข้อมูลระยะยาวในสภาพแวดล้อมที่เป็นอันตราย?

สวิตช์มีช่องเสียบโมดูลออปติคอล SFP และพอร์ตไฟเบอร์โหมดคู่หรือโหมดเดี่ยวแบบคงที่ (เช่น ขั้วต่อ SC ที่รองรับลิงก์สูงสุด 20 กม.) เพื่อกำจัดสัญญาณรบกวนแม่เหล็กไฟฟ้าในระยะไกล
