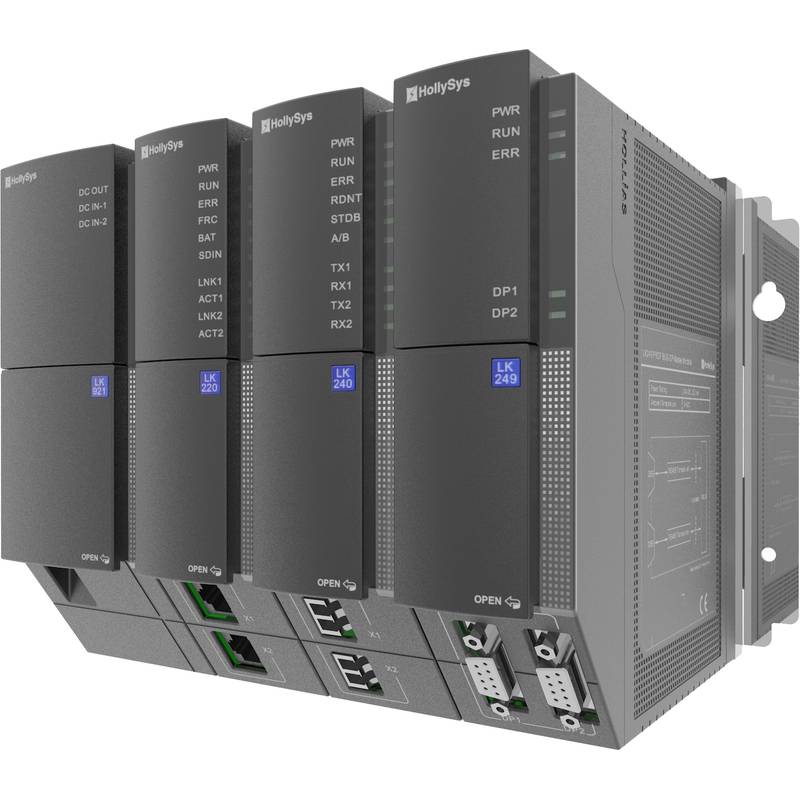

ระบบตัวควบคุมตรรกะที่ตั้งโปรแกรมได้แบบโมดูลาร์ HollySys LK220 แสดงถึงแพลตฟอร์มระบบอัตโนมัติที่มีความทนทาน ซึ่งออกแบบมาสำหรับการควบคุมกระบวนการที่มีความพร้อมใช้งานสูงและการผลิตแบบแยกส่วน Beijing Zhongping Technology ให้บริการจัดจำหน่ายในท้องถิ่นที่เชื่อถือได้และการสนับสนุนทางเทคนิค เพื่อเพิ่มความคล่องตัวในการบูรณาการระบบสำหรับองค์กรอุตสาหกรรม
ระบบอัตโนมัติทางอุตสาหกรรมสมัยใหม่ต้องการเวลาหยุดทำงานเป็นศูนย์ รอบการสแกนที่รวดเร็ว และความสมบูรณ์ของข้อมูลสูงในโหนดแบบกระจาย สถาปัตยกรรม PLC แบบโมดูลาร์ของ HollySys LK220 ผสมผสานความเปิดกว้างของตัวควบคุมตรรกะที่ตั้งโปรแกรมได้มาตรฐานเข้ากับการสำรองข้อมูลของระบบควบคุมแบบกระจายขั้นสูง ขับเคลื่อนด้วยโปรเซสเซอร์แบบ dual-core และกลไกการวินิจฉัยที่ครอบคลุม ระบบนี้จัดการงานควบคุมแบบกำหนดได้ (deterministic) ในขณะที่รักษาการสื่อสารแบบกำหนดได้ทั่วทั้งเครือข่าย Profibus-DP, Profinet และ Modbus
ข้อกำหนดทางเทคนิค
ความถี่แกนประมวลผล (Processor Core Frequency): 667 MHz @ Dual-Core
เวลาในการดำเนินการคำสั่งบิต (Bit Instruction Execution Time): 10 ns @ Standard Load
เวลาในการดำเนินการคำสั่งจำนวนเต็ม (Integer Instruction Execution Time): 10 ns @ Standard Load
เวลาในการดำเนินการคำสั่งเลขทศนิยม (Floating-Point Instruction Execution Time): 18 ns @ Standard Load
หน่วยความจำโปรแกรมและข้อมูลแบบบูรณาการ (Integrated Program and Data Memory): 32 MB @ System Baseline
โซนหน่วยความจำข้อมูลสำรองเมื่อไฟดับ R Zone (Power-Fail Retentive Data Memory R Zone): 96 KB @ 24 VDC
โซนหน่วยความจำข้อมูลสำรองเมื่อไฟดับ M Zone (Power-Fail Retentive Data Memory M Zone): 16 KB @ 24 VDC
อินเทอร์เฟซอีเทอร์เน็ตแบบบูรณาการ (Integrated Ethernet Interface): Dual-Port Redundancy @ 10M/100M/1000M
การเชื่อมต่อสูงสุด Modbus TCP (Modbus TCP Maximum Connections): 32 Master and 32 Slave @ Simultaneous Operation
ความจุมาสเตอร์ Profibus-DP (Profibus-DP Master Capacity): 124 Slaves @ Maximum Configuration
การเชื่อมต่อโปรโตคอลอิสระอีเทอร์เน็ต (Ethernet Free Protocol Connections): 16 Connections @ 8 KB Buffer per Transaction
โมดูลการสื่อสารอีเทอร์เน็ต LK246 (LK246 Ethernet Communication Module): 2 Modules @ Racks
พื้นที่ตัวแปรอินพุต I Zone (Input Variable Area I Zone): 64 KB @ Maximum Configuration
พื้นที่ตัวแปรเอาต์พุต Q Zone (Output Variable Area Q Zone): 64 KB @ Maximum Configuration
พื้นที่ตัวแปรส่วนกลาง N Zone (Global Variable Area N Zone): 4 MB @ Maximum Configuration
พื้นที่ตัวแปรอิสระ M Zone (Free Variable Area M Zone): 2 MB @ Maximum Configuration
ช่วงอุณหภูมิการทำงาน (Operating Temperature Range): -20°C - 70°C @ Full Load
ช่วงอุณหภูมิการจัดเก็บ (Storage Temperature Range): -40°C - 80°C @ Non-Condensing
การบูรณาการระบบและการตั้งค่าฮาร์ดแวร์
การปรับใช้ PLC แบบโมดูลาร์ LK220 ในสภาพแวดล้อมอุตสาหกรรมหนักจำเป็นต้องมีการติดตั้งแผงหลัง (backplane) ที่เหมาะสมและแนวปฏิบัติในการเดินสายเคเบิลที่มีการป้องกันสัญญาณรบกวน แร็คของตัวควบคุมรองรับโมดูล I/O, แหล่งจ่ายไฟ และโปรเซสเซอร์การสื่อสารที่สามารถถอดเปลี่ยนได้ขณะเปิดเครื่อง (hot-swappable) ช่วยให้ทีมบำรุงักษาสามารถเปลี่ยนส่วนประกอบได้โดยไม่ต้องปิดระบบหลัก วิศวกรต้องติดตั้งสถาปัตยกรรมแร็คคู่ภายในตู้เหล็กที่มีการต่อลงดิน แยกสายไฟแรงดันสูงออกจากสายสัญญาณอนาล็อกและดิจิตอลแรงดันต่ำ เพื่อกำจัดสัญญาณรบกวนแม่เหล็กไฟฟ้า
สายเคเบิลคู่บิดเกลียวที่มีการป้องกันสัญญาณรบกวนควรต่อเข้ากับ1 แถบกราวด์ดินโดยเฉพาะโดยใช้เส้นทางเชื่อมต่อที่มีความต้านทานต่ำ พอร์ตอีเทอร์เน็ตคู่และสาย Profibus-DP ต้องการโทโพโลยีแบบวงแหวนหรือแบบดาวสำรอง เพื่อรักษาการส่งแพ็กเก็ตแบบกำหนดได้ในระหว่างที่สายเคเบิลล้มเหลว ณ จุดเดียว ตัวต้านทานการยุติสัญญาณที่เหมาะสมบนสายฟิลด์บัสช่วยป้องกันการสะท้อนของสัญญาณและความเสียหายของแพ็กเก็ตทั่วทั้งเครือข่ายอุตสาหกรรมระยะไกล
ความน่าเชื่อถือและความทนทานต่อสิ่งแวดล้อม
สิ่งอำนวยความสะดวกทางอุตสาหกรรมทำให้ฮาร์ดแวร์ระบบอัตโนมัติเผชิญกับความผันผวนของความร้อนสุดขั้ว อนุภาคในอากาศ และสารเคมีที่มีฤทธิ์กัดกร่อน ซีรีส์ LK220 จัดการกับความท้าทายเหล่านี้ผ่านการเคลือบป้องกัน (conformal coating) ที่ใช้กับแผงวงจรพิมพ์ทั้งหมด เพื่อปกป้องวงจรจากความชื้น ละอองเกลือ และการเจริญเติบโตของเชื้อรา
การจัดการความร้อนอาศัยการระบายความร้อนด้วยการพาความร้อนตามธรรมชาติ ทำงานได้อย่างน่าเชื่อถือภายในช่วงอุณหภูมิแวดล้อมตั้งแต่ -20°C ถึง 70°C ส่วนประกอบเซมิคอนดักเตอร์อุตสาหกรรมเกรดสูงช่วยให้มั่นใจได้ถึงเวลาเฉลี่ยความล้มเหลวที่สูง (MTBF) ในขณะที่โมดูลรับเข้าพลังงานสำรองช่วยปกป้องหน่วยประมวลผลกลางจากความผันผวนของกริดกะทันหันและการสูญเสียเฟส
คำแนะนำในการเลือกและตัวเลือกทางเลือก
การเลือก 1 รุ่นตัวควบคุมที่เหมาะสมขึ้นอยู่กับขนาดของระบบ ความหนาแน่นของจุด I/O และข้อกำหนดของโปรโตคอลการสื่อสาร Beijing Zhongping Technology ให้ความช่วยเหลือด้านวิศวกรรมผู้เชี่ยวชาญสำหรับการปรับขนาดอ้างอิงไขว้และกลยุทธ์การย้ายระบบ
เมื่อประเมินทางเลือกภายในตระกูลผลิตภัณฑ์เดียวกัน ผู้อورانระบบสามารถพิจารณา LK220 สำหรับการติดตั้งแบบกะทัดรัดที่ต้องการหน่วยความจำ 24 MB หรือปรับขนาดขึ้นเป็น LK224 สำหรับโรงงานขนาดใหญ่ที่ต้องการหน่วยความจำ 64 MB และช่องทางการสื่อสารที่ขยายเพิ่มขึ้น การจับคู่ความจุของโปรเซสเซอร์กับความต้องการของแอปพลิเคชันช่วยให้มั่นใจได้ถึงการจัดสรรหน่วยความจำที่เหมาะสมที่สุดและประสิทธิภาพของรอบการสแกน
คำถามที่พบบ่อย (FAQ)
1. ระยะเวลารอคอยสินค้ามาตรฐานสำหรับการจัดส่งส่วนประกอบ PLC แบบโมดูลาร์ HollySys LK220 คือเท่าใด
สินค้าในสต็อกมาตรฐานจะถูกจัดส่งภายใน 3 ถึง 5 วันทำการ ในขณะที่แพ็กเกจการกำหนดค่าแบบกำหนดเองต้องมีการกำหนดเวลาเฉพาะตามสินค้าคงคลังของโรงงาน
2. การคุ้มครองการรับประกันใดที่มีผลกับระบบตัวควบคุมตรรกะที่ตั้งโปรแกรมได้นี้
ทุกหน่วยที่จัดหาโดย Beijing Zhongping Technology รวมการรับประกันทางเทคนิค 12 เดือนที่ครอบคลุมข้อบกพร่องในการผลิตและความผิดปกติของฮาร์ดแวร์
3. ตัวควบคุม LK220 รองรับการถอดเปลี่ยนโมดูล I/O ขณะเปิดเครื่อง (hot-swapping) หรือไม่
ใช่ สถาปัตยกรรมแบบโมดูลาร์อนุญาตให้เปลี่ยนแหล่งจ่ายไฟ การ์ดสื่อสาร และโมดูล I/O มาตรฐานได้ทันทีโดยไม่ต้องขัดจังหวะลูปการควบคุมที่ใช้งานอยู่
4. ซอฟต์แวร์การเขียนโปรแกรมใดที่จำเป็นสำหรับการกำหนดค่าระบบ LK220
ตัวควบคุมใช้สภาพแวดล้อมซอฟต์แวร์วิศวกรรมที่เป็นกรรมสิทธิ์ของ HollySys ซึ่งสอดคล้องกับมาตรฐาน IEC 61131-3 สำหรับการเขียนโปรแกรมแบบแลดจ์โลจิก (ladder logic) ข้อความที่มีโครงสร้าง (structured text) และบล็อกฟังก์ชัน (function block)
5. กลไกการสำรองข้อมูลแบบแร็คคู่ทำงานอย่างไรในระหว่างที่ CPU ขัดข้อง
CPU สำรองจะซิงโครไนซ์ข้อมูลการปฏิบัติงานกับหน่วยหลักอย่างต่อเนื่อง โดยดำเนินการสลับการทำงานอย่างราบรื่นภายในไม่กี่มิลลิวินาทีเมื่อตรวจพบข้อผิดพลาดของฮาร์ดแวร์
6. ขีดจำกัดอุณหภูมิการทำงานสูงสุดสำหรับการติดตั้งมาตรฐานคือเท่าใด
ระบบทำงานได้อย่างน่าเชื่อถือสูงถึง 70°C หากมีการรักษาระบบระบายอากาศของตู้และระยะห่างรอบแร็คโมดูลแต่ละตัวอย่างเหมาะสม
7. พอร์ตการสื่อสารได้รับการป้องกันการกระชากทางไฟฟ้าหรือไม่
ใช่ พอร์ตอีเทอร์เน็ตและการสื่อสารอนุกรมแบบบูรณาการมีระบบแยกGalvanic (galvanic isolation) เพื่อป้องกันส่วนประกอบการประมวลผลภายในจากแรงดันไฟฟ้าชั่วขณะภาคสนาม
8. LK220 สามารถบูรณาการเข้ากับระบบควบคุมดูแลและจัดเก็บข้อมูล (SCADA) ของบุคคลที่สามได้หรือไม่
ใช่ การสนับสนุนแบบเนทีฟสำหรับโปรโตคอลอุตสาหกรรมมาตรฐาน เช่น Modbus TCP และ OPC UA ช่วยให้สามารถแลกเปลี่ยนข้อมูลกับแพลตฟอร์มซอฟต์แวร์กำกับดูแลได้อย่างราบรื่น
9. ตัวแปรข้อมูลสำรองถูกเก็บรักษาไว้อย่างไรในระหว่างที่ไฟฟ้าดับโดยไม่คาดคิด
หน่วยความจำแฟลชภายในและพื้นที่ RAM ที่สำรองด้วยแบตเตอรี่จะรักษาตัวแปรของกระบวนการที่สำคัญและรีจิสเตอร์ของระบบโดยไม่ต้องใช้แหล่งจ่ายไฟสำรองภายนอก (UPS)
10. เครื่องมือวินิจฉัยใดบ้างที่มีให้สำหรับการแก้ไขข้อผิดพลาดในการสื่อสารเครือข่าย
การวินิจฉัยซอฟต์แวร์วิศวกรรมจะแสดงสถิติแพ็กเก็ตสด สถานะการเชื่อมต่อ และบันทึกข้อผิดพลาดสำหรับช่องทางการสื่อสาร Profibus-DP และ Ethernet แบบเรียลไทม์
