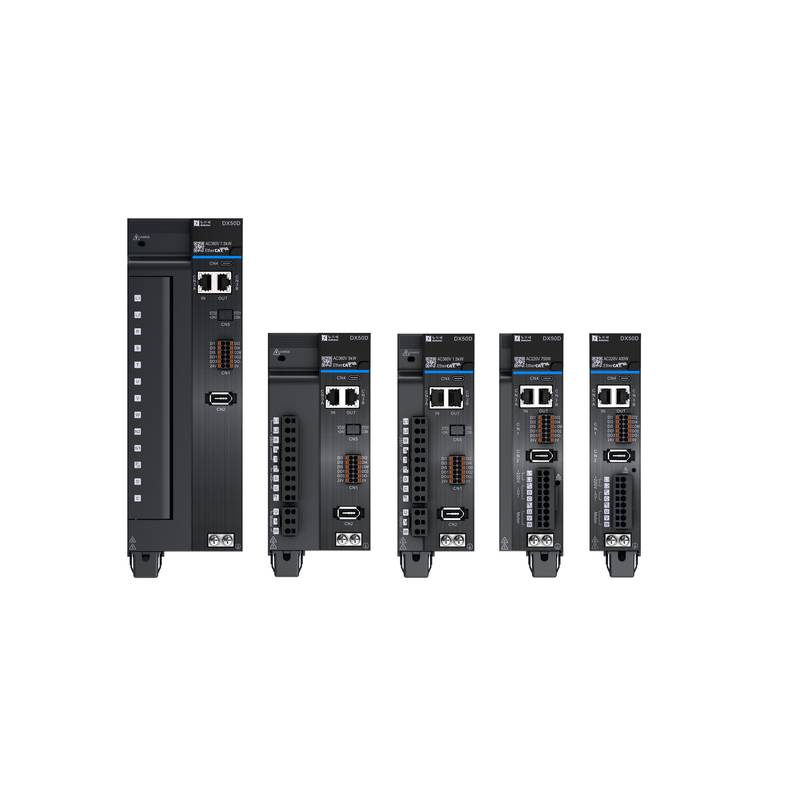

HollySys DX50 เซอร์โบไดรฟ์ ฮาร์ดแวร์ระบบอัตโนมัติทางอุตสาหกรรม

ซีรีส์เซอร์โวด్రิวส์แบบบัส EtherCAT HollySys DX50 มอบการควบคุมการเคลื่อนไหวที่มีประสิทธิภาพสูงและมีความแม่นยำ ซึ่งออกแบบมาสำหรับงานระบบอัตโนมัติทางอุตสาหกรรมขนาดเล็กและขนาดกลาง ด้วยการสื่อสารผ่านอีเธอร์เน็ตที่แข็งแกร่งและการประสานงานเครือข่ายหลายแกนอย่างรวดเร็วผ่านคอนโทรลเลอร์โฮสต์ ไดรฟ์เหล่านี้จึงรองรับการซิงโครไนซ์ความเร็วสูงที่มีความต้องการสูงได้ บริษัท Beijing Zhongping Technology สนับสนุนผู้วีระระบบอัตโนมัติทางอุตสาหกรรมด้วยการจัดหาฮาร์ดแวร์ขั้นสูงนี้ควบคู่ไปกับคำแนะนำด้านวิศวกรรมในท้องถิ่นที่ครอบคลุม

วิศวกรรมระบบอัตโนมัติทางอุตสาหกรมมักประสบปัญหาข้อจำกัดด้านแบนด์วิดท์ ความหน่วงของเครือข่าย และการสั่นสะเทือนทางกลที่รุนแรงในระหว่างการอินเตอร์โพลชันหลายแกนความเร็วสูง ซีรีส์ HollySys DX50 แก้ไขปัญหาคอขวดเหล่านี้โดยใช้โปรโตคอลการสื่อสาร EtherCAT ดั้งเดิม ซึ่งช่วยให้มั่นใจได้ถึงการส่งข้อมูลแบบกำหนดได้และการซิงโครไนซ์ระดับไมโครวินาทีในสายการผลิตที่ซับซ้อน ออกแบบมาสำหรับเครื่องจักรที่มีความแม่นยำ สถาปัตยกรรมไดรฟ์นี้ประมวลผลลูปการควบคุมความถี่สูงเพื่อลดข้อผิดพลาดในการติดตามและระงับการสะท้อน การผสมผสานระหว่างโทโพโลยีพลังงานที่มีความยืดหยุ่นและการกำหนดค่าตัวต้านทานเบรกภายในขั้นสูงทำให้ฮาร์ดแวร์คงความเสถียรทางความร้อนและความต่อเนื่องในการทำงานภายใต้วัฏจักรภาระสูงต่อเนื่อง

ข้อมูลจำเพาะทางเทคนิค

ซีรีส์: DX50-EtherCAT @ ระบบอัตโนมัติทางอุตสาหกรรม

การรองรับโปรโตคอล: EtherCAT @ อินเทอร์เฟซอีเธอร์เน็ต

ช่วงกำลังไฟ: 0.2 kW - 7.5 kW @ 50Hz/60Hz

แรงดันไฟฟ้าอินพุต 220V: เฟสเดียว / สามเฟส 200 VAC - 240 VAC @ 50Hz/60Hz

แรงดันไฟฟ้าอินพุต 380V: สามเฟส 380 VAC - 480 VAC @ 50Hz/60Hz

รุ่น DX50D-S2-020-E กำลังไฟ: 0.2 kW @ 220 VAC

รุ่น DX50D-S2-020-E กระแสไฟอินพุตต่อเนื่อง: 2.3 Arms @ 200 VAC

รุ่น DX50D-S2-020-E กระแสไฟเอาต์พุตต่อเนื่อง: 1.6 Arms @ 220 VAC

รุ่น DX50D-S2-020-E กระแสไฟเอาต์พุตสูงสุด: 5.8 Arms @ 220 VAC

รุ่น DX50D-S2-040-E กำลังไฟ: 0.4 kW @ 220 VAC

รุ่น DX50D-S2-040-E กระแสไฟอินพุตต่อเนื่อง: 4.0 Arms @ 200 VAC

รุ่น DX50D-S2-040-E กระแสไฟเอาต์พุตต่อเนื่อง: 2.8 Arms @ 220 VAC

รุ่น DX50D-S2-040-E กระแสไฟเอาต์พุตสูงสุด: 10.1 Arms @ 220 VAC

รุ่น DX50D-S2-075-E กำลังไฟ: 0.75 kW @ 220 VAC

รุ่น DX50D-S2-075-E กระแสไฟอินพุตต่อเนื่อง: 7.9 Arms @ 200 VAC

รุ่น DX50D-S2-075-E กระแสไฟเอาต์พุตต่อเนื่อง: 5.5 Arms @ 220 VAC

รุ่น DX50D-S2-075-E กระแสไฟเอาต์พุตสูงสุด: 16.9 Arms @ 220 VAC

รุ่น DX50D-S2-075-E ค่าตัวต้านทานในตัว: 50 Ω @ 50 W

รุ่น DX50D-T2-100-E กำลังไฟ: 1.0 kW @ 220 VAC

รุ่น DX50D-T2-100-E กระแสไฟอินพุตต่อเนื่อง: 9.6 Arms @ เฟสเดียว 220V

รุ่น DX50D-T2-100-E กระแสไฟเอาต์พุตต่อเนื่อง: 7.6 Arms @ 220 VAC

รุ่น DX50D-T2-100-E กระแสไฟเอาต์พุตสูงสุด: 23.0 Arms @ 220 VAC

รุ่น DX50D-T2-100-E ค่าตัวต้านทานในตัว: 25 Ω @ 80 W

รุ่น DX50D-T2-150-E กำลังไฟ: 1.5 kW @ 220 VAC

รุ่น DX50D-T2-150-E กระแสไฟอินพุตต่อเนื่อง: 12.8 Arms @ เฟสเดียว 220V

รุ่น DX50D-T2-150-E กระแสไฟเอาต์พุตต่อเนื่อง: 11.6 Arms @ 220 VAC

รุ่น DX50D-T2-150-E กระแสไฟเอาต์พุตสูงสุด: 32.0 Arms @ 220 VAC

รุ่น DX50D-T2-150-E ค่าตัวต้านทานในตัว: 25 Ω @ 80 W

รุ่น DX50D-T3-100-E กำลังไฟ: 1.0 kW @ 380 VAC

รุ่น DX50D-T3-100-E กระแสไฟอินพุตต่อเนื่อง: 2.4 Arms @ 380 VAC

รุ่น DX50D-T3-100-E กระแสไฟเอาต์พุตต่อเนื่อง: 3.5 Arms @ 380 VAC

รุ่น DX50D-T3-100-E กระแสไฟเอาต์พุตสูงสุด: 11.0 Arms @ 380 VAC

รุ่น DX50D-T3-100-E ค่าตัวต้านทานในตัว: 100 Ω @ 80 W

รุ่น DX50D-T3-150-E กำลังไฟ: 1.5 kW @ 380 VAC

รุ่น DX50D-T3-150-E กระแสไฟอินพุตต่อเนื่อง: 3.6 Arms @ 380 VAC

รุ่น DX50D-T3-150-E กระแสไฟเอาต์พุตต่อเนื่อง: 5.4 Arms @ 380 VAC

รุ่น DX50D-T3-150-E กระแสไฟเอาต์พุตสูงสุด: 14.0 Arms @ 380 VAC

รุ่น DX50D-T3-150-E ค่าตัวต้านทานในตัว: 100 Ω @ 80 W

รุ่น DX50D-T3-200-E กำลังไฟ: 2.0 kW @ 380 VAC

รุ่น DX50D-T3-200-E กระแสไฟอินพุตต่อเนื่อง: 5.6 Arms @ 380 VAC

รุ่น DX50D-T3-200-E กระแสไฟเอาต์พุตต่อเนื่อง: 8.4 Arms @ 380 VAC

รุ่น DX50D-T3-200-E กระแสไฟเอาต์พุตสูงสุด: 20.0 Arms @ 380 VAC

รุ่น DX50D-T3-200-E ค่าตัวต้านทานในตัว: 50 Ω @ 80 W

รุ่น DX50D-T3-300-E กำลังไฟ: 3.0 kW @ 380 VAC

รุ่น DX50D-T3-300-E กระแสไฟอินพุตต่อเนื่อง: 8.0 Arms @ 380 VAC

รุ่น DX50D-T3-300-E กระแสไฟเอาต์พุตต่อเนื่อง: 11.9 Arms @ 380 VAC

รุ่น DX50D-T3-300-E กระแสไฟเอาต์พุตสูงสุด: 30.0 Arms @ 380 VAC

รุ่น DX50D-T3-300-E ค่าตัวต้านทานในตัว: 50 Ω @ 80 W

รุ่น DX50D-T3-500-E กำลังไฟ: 5.0 kW @ 380 VAC

รุ่น DX50D-T3-500-E กระแสไฟอินพุตต่อเนื่อง: 12.0 Arms @ 380 VAC

รุ่น DX50D-T3-500-E กระแสไฟเอาต์พุตต่อเนื่อง: 16.5 Arms @ 380 VAC

รุ่น DX50D-T3-500-E กระแสไฟเอาต์พุตสูงสุด: 42.0 Arms @ 380 VAC

รุ่น DX50D-T3-500-E ค่าตัวต้านทานในตัว: 35 Ω @ 100 W

รุ่น DX50D-T3-600-E กำลังไฟ: 6.0 kW @ 380 VAC

รุ่น DX50D-T3-600-E กระแสไฟอินพุตต่อเนื่อง: 16.0 Arms @ 380 VAC

รุ่น DX50D-T3-600-E กระแสไฟเอาต์พุตต่อเนื่อง: 20.8 Arms @ 380 VAC

รุ่น DX50D-T3-600-E กระแสไฟเอาต์พุตสูงสุด: 53.0 Arms @ 380 VAC

รุ่น DX50D-T3-600-E ค่าตัวต้านทานในตัว: 35 Ω @ 100 W

รุ่น DX50D-T3-750-E กำลังไฟ: 380 VAC @ 7.5 kW

รุ่น DX50D-T3-750-E กระแสไฟอินพุตต่อเนื่อง: 21.0 Arms @ 380 VAC

รุ่น DX50D-T3-750-E กระแสไฟเอาต์พุตต่อเนื่อง: 25.7 Arms @ 380 VAC

รุ่น DX50D-T3-750-E กระแสไฟเอาต์พุตสูงสุด: 65.0 Arms @ 380 VAC

รุ่น DX50D-T3-750-E ค่าตัวต้านทานในตัว: 35 Ω @ 100 W

วิธีการระบายความร้อน: การพาความร้อนตามธรรมชาติหรือการระบายความร้อนด้วยอากาศบังคับ @ ขึ้นอยู่กับโครง

หมวดหมู่แรงดันไฟฟ้าเกิน: III @ มาตรฐาน IEC

การบูรณาการระบบและการตั้งค่าฮาร์ดแวร์

การติดตั้งทางกายภาพที่เหมาะสมและการจัดวางตู้ยังคงมีความสำคัญต่อการรักษาความสมบูรณ์ของสัญญาณในเครือข่ายการเคลื่อนไหว EtherCAT ความเร็วสูง ผู้ติดตั้งต้องเดินสายอีเธอร์เน็ตแบบเกลียวคู่ที่มีฉนวนป้องกันให้ห่างจากสายไฟแรงสูงเพื่อป้องกันการรบกวนทางแม่เหล็กไฟฟ้าและการสูญหายของแพ็กเกจ แผ่นต่อลงดินควรสร้างเส้นทางที่มีความต้านทานต่ำลงสู่ดิน ซึ่งช่วยลดลูปกราวด์ที่อาจรบกวนลูปข้อเสนอแนะของตัวเข้ารหัสที่ละเอียดอ่อน ตรวจสอบให้แน่ใจว่ามีระยะห่างที่เพียงพอรอบๆ หน่วยทำความเย็นแบบพาความร้อนธรรมชาติและแบบพัดลมเพื่อตอบสนองความต้องการในการระบายความร้อนภายในตู้ไฟฟ้าปิด

ความน่าเชื่อถือและความทนทานต่อสิ่งแวดล้อม

ฮาร์ดแวร์ระบบอัตโนมัติทางอุตสาหกรรมต้องการประสิทธิภาพที่สม่ำเสมอทั่วทั้งพื้นโรงงานที่รุนแรงซึ่งต้องเผชิญกับความแปรผันของความร้อนและการกระแทกทางกล สถาปัตยกรรม DX50 รวมการปฏิบัติตามหมวดหมู่แรงดันไฟฟ้าเกิน III เพื่อปกป้องขั้นตอนพลังงานภายในจากการผันผวนของกริด การออกแบบความร้อนภายในที่ได้รับการปรับให้เหมาะสมจะช่วยลดความเครียดของส่วนประกอบในระหว่างความต้องการกระแสไฟสูงสุด ความยืดหยุ่นทางโครงสร้างนี้รับประกันเวลาเฉลี่ยที่ยาวนานขึ้นระหว่างความล้มเหลวในสภาพแวดล้อมการทำงานแบบต่อเนื่องหลายกะ

คำแนะนำในการเลือกและตัวเลือกทางเลือก

การเลือกุ่นไดรฟ์ที่ถูกต้องกำหนดให้ต้องประเมินข้อกำหนด RMS อย่างต่อเนื่อง ตัวคูณแรงบิดสูงสุด และขีดจำกัดแรงดันไฟฟ้าจ่าย สำหรับสถาปัตยกรรมขนาดเล็กที่มีกำลังไฟต่ำกว่า โครงเฟสเดียว 220V ให้ประสิทธิภาพที่คุ้มค่า สำหรับเครื่องจักรในอุตสาหกรรมหนัก รุ่นสามเฟส 380V จะจัดการกับภาระที่ใหญ่ขึ้นได้อย่างปลอดภัย ทีมวิศวกรสามารถปรึกษากับ Beijing Zhongping Technology สำหรับการวิเคราะห์การอ้างอิงไขว้ระดับมืออาชีพ การสนับสนุนการเลือกชิ้นส่วน และการเข้าถึงสินค้าคงคลังเดิมในท้องถิ่นอย่างรวดเร็ว

คำถามที่พบบ่อย (FAQ)

1. ระยะเวลารอคอยสินค้าสำหรับการจัดส่งและนโยบายการจัดส่งสำหรับคำสั่งซื้อเร่งด่วนคืออะไร

Beijing Zhongping Technology รักษาคลังสินค้าในท้องถิ่นด้วยเส้นทางโลจิสติกส์แบบเร่งด่วนเพื่อให้คำขอจัดซื้อเร่งด่วนเสร็จ 0อย่างรวดเร็ว สินค้าในสต็อกมาตรฐานจัดส่งภายในยี่สิบสี่ชั่วโมงหลังจากยืนยันคำสั่งซื้อ

2. การคุ้มครองการรับประกันใดที่ใช้กับฮาร์ดแวร์ระบบอัตโนมัติทางอุตสาหกรรมนี้

ผลิตภัณฑ์นี้ได้รับการสนับสนุนโดยการรับประกันของผู้ผลิตมาตรฐานสิบสองเดือนซึ่งครอบคลุมข้อบกพร่องของวัสดุและความผิดปกติของฝีมือการผลิตในโรงงาน สามารถจัดทำข้อตกลงบริการขยายเวลาได้เมื่อมีการตรวจสอบโครงการ

3. เซอร์โวด్రิวส์ซีรีส์ DX50 รองรับโปรโตคอลการสื่อสารใดบ้าง

ไดรฟ์มีอินเทอร์เฟซทางกายภาพอีเธอร์เน็ตดั้งเดิมที่รองรับโปรโตคอลการสื่อสาร EtherCAT มาตรฐานสำหรับระบบเครือข่ายหลายแกน

4. ช่วงความจุพลังงานที่ครอบคลุมโดยซีรีส์นี้คืออะไร

กลุ่มผลิตภัณฑ์มีตั้งแต่ 0.2 kW ถึง 7.5 kW รองรับการใช้งานทางอุตสาหกรรมขนาดเล็กและขนาดกลางที่หลากหลาย

5. การจัดการความร้อนได้รับการจัดการอย่างไรในกรอบพลังงานที่แตกต่างกัน

กรอบพลังงานต่ำใช้การระบายความร้อนด้วยการพาความร้อนตามธรรมชาติ ในขณะที่ระดับพลังงานที่สูงกว่าจะใช้การกำหนดค่าการระบายความร้อนด้วยอากาศบังคับเฉพาะ

6. ตัวต้านทานเบรกภายในเป็นมาตรฐานในการกำหนดค่าฮาร์ดแวร์ทั้งหมดหรือไม่

ตัวต้านทานเบรกภายในถูกรวมเข้ากับรุ่นเฉพาะ ในขณะที่หน่วยกำลังไฟต่ำกว่าต้องใช้โมดูลตัวต้านทานภายนอกที่ตรงกับขีดจำกัดความต้านทานขั้นต่ำ

7. ความแปรผันของแรงดันไฟฟ้าอินพุตหลักที่มีอยู่คืออะไร

ซีรีส์นี้แบ่งออกเป็นรุ่นเฟสเดียว/สามเฟส 220V และรุ่นสามเฟส 380V เพื่อให้ตรงกับมาตรฐานกริดของโรงงานที่แตกต่างกัน

8. ไดรฟ์หลายตัวสามารถทำงานบนลูปเครือข่ายเดียวได้หรือไม่

ได้ สถาปัตยกรรม EtherCAT ช่วยให้สามารถเชื่อมต่อเครือข่ายแบบเดซี่เชนของเซอร์โวด్రิวส์หลายตัวได้อย่างราบรื่น ซึ่งควบคุมผ่านคอนโทรลเลอร์โฮสต์หลัก
