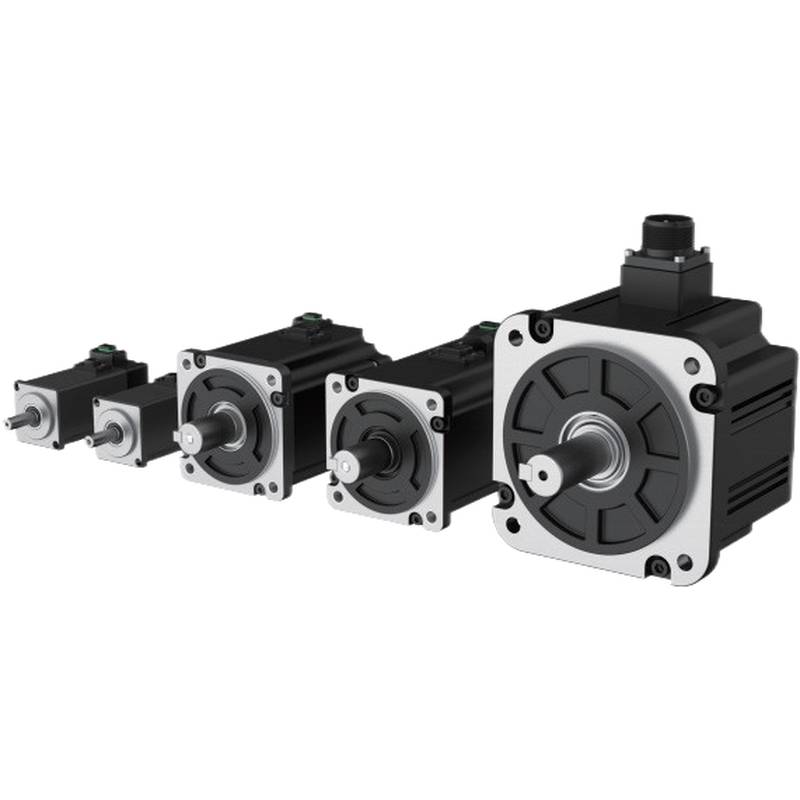

เซอร์โวมอเตอร์และไดรฟ์สายพานลำเลียงซีรีส์ HSM จาก HollySys ผสานรวมเอนโคเดอร์สัมบูรณ์แบบหลายรอบ (multi-turn absolute encoder) ขนาด 23 บิตมาตรฐาน ซึ่งมอบความแม่นยำในการควบคุมการเคลื่อนไหวที่ยอดเยี่ยมสำหรับสภาพแวดล้อมระบบอัตโนมัติทางอุตสาหกรรมที่มีความต้องการสูง ออกแบบด้วยโครงสร้างแม่เหล็กไฟฟ้าแบบ 10 ขั้ว 12 สล็อต และการป้องกันสภาพแวดล้อมระดับ IP67 ที่เหมาะสมที่สุด ไดรฟ์สายพานลำเลียงขั้นสูงเหล่านี้ช่วยให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้และการสะสมความร้อนที่น้อยที่สุด
ระบบอัตโนมัติทางอุตสาหกรรมสมัยใหม่ต้องการความแม่นยำสูงมาก การตอบสนองทางไดนามิกที่รวดเร็ว และความน่าเชื่อถือที่ไม่หยุดชะงักในสายการบรรจุภัณฑ์ความเร็วสูง การจัดการวัสดุ และสายการผลิตหลายแกนที่ซับซ้อน ซีรีส์ HSM ตอบสนองความต้องการที่สำคัญเหล่านี้ด้วยการผสมผสานการออกแบบวงจรแม่เหล็กที่ล้ำสมัยเข้ากับกระบวนการผลิตแบบการหล่อเรซินในสุญญากาศ (vacuum potting) ที่ครอบคลุม แนวทางทางวิศวกรรมนี้ช่วยลดแรงบิดแฝง (cogging torque) ได้อย่างมาก ช่วยเพิ่มความแข็ง องศาของโครงสร้าง และรักษาระดับเสียงให้ต่ำเป็นพิเศษในระหว่างการทำงานภายใต้ภาระสูงอย่างต่อเนื่อง วิศวกรที่กำหนดค่าสายการผลิตอัตโนมัติสมัยใหม่จะได้รับประโยชน์จากขนาดพื้นที่ติดตั้งที่ลดลง การระบายความร้อนที่เหมาะสมที่สุด และการกำหนดค่าเอนโคเดอร์ที่หลากหลายตั้งแต่แบบรอบเดียว 17 บิต ไปจนถึงแบบ feedback สัมบูรณ์หลายรอบ 23 บิต
ข้อกำหนดทางเทคนิค
การกำหนดซีรีส์: เซอร์โวมอเตอร์และไดรฟ์สายพานลำเลียง HSM
ความละเอียดของเอนโคเดอร์: แบบสัมบูรณ์หลายรอบ 23 บิต / แบบสัมบูรณ์รอบเดียว 17 บิต
สถาปัตยกรรมสเตเตอร์: การกำหนดค่า 10 ขั้ว 12 สล็อต
การป้องกันน้ำและฝุ่น: ระดับการป้องกันที่ปรับให้เหมาะสม IP67
กระบวนการผลิต: ฉนวนเรซินหล่อในสุญญากาศ
วิธีระบายความร้อน: การพาความร้อนตามธรรมชาติ / การแผ่รังสีที่พื้นผิว
แรงดันไฟฟ้าพิกัด: 220 V / 380 V AC
ช่วงกำลังไฟฟ้า: 0.10 kW - 7.50 kW @ สภาวะพิกัด
แรงบิดพิกัด: 0.32 N.m - 47.75 N.m @ ความเร็วพิกัด
ความเร็วพิกัด: 1500 rpm - 3000 rpm @ ภาระการทำงาน
ความเร็วสูงสุด: 1800 rpm - 6000 rpm @ ขีดความสามารถสูงสุด
กระแสไฟฟ้าพิกัด: 1.0 A - 17.0 A @ 220V/380V AC
กระแสไฟฟ้าสูงสุด: 3.0 A - 42.5 A @ เฟสเร่งความเร็ว
ความเฉื่อยของโรเตอร์: 0.051 kg.cm² - 163.09 kg.cm² @ การกำหนดค่ามาตรฐาน
คลาสฉนวน: ขีดจำกัดความร้อนคลาส F (155°C)
อุณหภูมิแวดล้อมในการทำงาน: 0°C - 40°C @ การไหลเวียนของอากาศที่ไม่ถูกจำกัด
ความชื้นสัมพัทธ์ในการทำงาน: น้อยกว่า 85% RH (ไม่มีการกลั่นตัวเป็นหยดน้ำ)
ความต้านทานแรงสั่นสะเทือน: ความเร่งสูงสุด 49 m/s² (5.0 G)
ความต้านทานการกระแทก: ขีดจำกัดการกระแทกสูงสุด 98 m/s² (10.0 G)
ความครอบคลุมที่กว้าง: ตั้งแต่ความแม่นยำระดับไมโครไปจนถึงเมทริกซ์เซอร์โวอุตสาหกรรมงานหนัก
ซีรีส์ HSM มีช่วงกำลังไฟฟ้าที่ครอบคลุมตั้งแต่ 0.10 kW ถึง 7.50 kW โดยมีขนาดหน้าแปลนตั้งแต่ 40 มม. ถึง 180 มม. ช่วงที่กว้างขวางนี้ให้ความยืดหยุ่นสำหรับผู้สร้างเครื่องจักรในการกำหนดค่าสถาปัตยกรรมระบบอัตโนมัติหลายแกนที่หลากหลาย
ด้วยการนำเสนอตัวเลือกความเฉื่อยที่หลากหลาย โปรไฟล์ความเร็วที่ยืดหยุ่น และการป้อนกลับด้วยเอนโคเดอร์สัมบูรณ์ขั้นสูง ระบบจึงรองรับโหลดทางกลที่หลากหลาย ผู้วูรณาการระบบสามารถปรับขนาดการกำหนดค่าไดรฟ์ได้อย่างราบรื่นทั้งในงานขนย้ายวัสดุอย่างง่ายและงานหุ่นยนต์ซิงโครนัสที่ซับซ้อน
การถอดรหัสประสิทธิภาพหลัก: ตรรกะการจับคู่ความเฉื่อยและความสามารถในการเกินพิกัด
พิกัดกระแสไฟฟ้าสูงสุดของซีรีส์ HSM ให้การคูณแรงบิดชั่วขณะสูง ช่วยให้มีโปรไฟล์การเร่งและความเร็วลดลงอย่างรวดเร็ว ลักษณะนี้ช่วยให้ไดรฟ์ดูดซับแรงกระแทกทางกลในระหว่างรอบการจัดตำแหน่งความถี่สูงโดยไม่ต้องทริกเกอร์การป้องกันความร้อน
การเลือกความเฉื่อยมีความสำคัญอย่างยิ่งต่อเสถียรภาพของระบบ รุ่นความเฉื่อยต่ำ เช่น รุ่น 40 มม. และ 60 มม. มีความโดดเด่นในการใช้งานที่มีไดนามิกสูงซึ่งต้องใช้เวลาในการเข้าสู่สถานะคงที่รวดเร็ว ในทางตรงกันข้าม รุ่นความเฉื่อยปานกลางและสูงในเฟรม 130 มม. และ 180 มม. ให้เอาต์พุตแรงบิดที่ราบรื่นภายใต้ภาระหนัก
ความเร็วในการทำงานครอบคลุมระดับปกติมาตรฐานที่ 1500 rpm, 2000 rpm และ 3000 rpm โดยมีการขยายความเร็วสูงสุดถึง 6000 rpm ช่วงความเร็วนี้ช่วยให้วิศวกรสามารถเพิ่มประสิทธิภาพอัตราทดเกียร์กลและจับคู่ข้อกำหนดเกลียวของบอลสกรูหรือสายพานลำเลียงได้อย่างมีประสิทธิภาพ
ระบบแรงดันไฟฟ้าและการปรับตัวของแหล่งจ่ายไฟ: ขอบเขตการเลือกสำหรับ 220V และ 380V
รุ่นแหล่งจ่ายไฟ 220V เหมาะสำหรับสถาปัตยกรรมเฟสเดียวขนาดกะทัดรัดหรือสามเฟสแรงดันต่ำ ทำให้เหมาะสำหรับเครื่องจักรที่มีน้ำหนักเบา แผงประกอบอุปกรณ์อิเล็กทรอนิกส์ และตู้ควบคุมที่มีพื้นที่จำกัด หน่วยเหล่านี้ช่วยลดพื้นที่ติดตั้งของส่วนประกอบในขณะที่ยังคงรักษาการตอบสนองทางไดนามิกที่สูง
ระบบกำลังไฟฟ้า 380V มุ่งเป้าไปที่กริดอุตสาหกรรมงานหนัก โดยจ่ายพลังงานที่เสถียรให้กับแอคชูเอเตอร์กำลังสูงและศูนย์ประมวลผลหลายแกน การประเมินพารามิเตอร์การดึงกระแสไฟข้ามเอาต์พุตกำลังที่เหมือนกัน เช่น การเปรียบเทียบพิกัด 1 kW ที่แรงดันไฟฟ้าที่แตกต่างกัน ช่วยให้วิศวกรไฟฟ้าสามารถเพิ่มประสิทธิภาพเกจสายเคเบิลและลดการสูญเสียในการจำหน่ายจ่ายไฟ
สถานการณ์การใช้งานทั่วไปและแนวทางการจับคู่ทางกล
สำหรับขนาดเฟรม 40 มม. ถึง 80 มม. ที่ครอบคลุมตั้งแต่ 0.10 kW ถึง 1 kW การใช้งานจะเน้นไปที่การประกอบอุปกรณ์อิเล็กทรอนิกส์ความเร็วสูง แท่นตรวจสอบด้วยแสงอัตโนมัติ และสายการบรรจุภัณฑ์ขนาดเล็ก ระบบเหล่านี้ต้องการเวลาในการเข้าสู่สถานะคงที่รวดเร็วและการดริฟท์ความร้อนที่น้อยที่สุดในระหว่างการทำงานต่อเนื่อง
ขนาดเฟรม 100 มม. ถึง 130 มม. ที่ครอบคลุม 1 kW ถึง 3 kW มุ่งเป้าไปที่โต๊ะแกะสลัก CNC โมดูลการผลิตแบตเตอรี่ลิเธียม และเครื่องจักรสิ่งทอ สภาพแวดล้อมเหล่านี้ต้องการการส่งมอบแรงบิดที่สม่ำเสมอและการควบคุมความเร็วที่คงที่ภายใต้ภาระแรงเสียดทานที่แตกต่างกัน
รุ่นเฟรม 180 มม. ที่ครอบคลุม 2.9 kW ถึง 7.5 kWให้บริการศูนย์เครื่องจักรกล CNC งานหนัก ชุดป้อนแผ่นโลหะปั๊ม และโครงสำหรับตั้งสิ่งของจัดการวัสดุขนาดใหญ่ สภาพแวดล้อมงานหนักเหล่านี้ต้องการความแข็งแกร่งต่อแรงบิดสูงและความสามารถในการเกินพิกัดที่ทนทาน
ข้อผิดพลาดในการเลือกและคำแนะนำในการรวมระบบ
ผู้วูรณาการระบบต้องตรวจสอบอัตราส่วนความเฉื่อยของโรเตอร์ต่อโหลดควบคู่ไปกับพิกัดกำลังไฟฟ้าปกติเพื่อป้องกันการสั่นพ้อง (resonant oscillation) และความไม่เสถียรของการควบคุม การเกินขีดจำกัดความMismatch ของความเฉื่อยที่แนะนำอาจนำไปสู่พฤติกรรมการล่า (hunting behavior) และเวลาในการเข้าสู่สถานะคงที่มากเกินไประหว่างงานจัดตำแหน่ง
การป้องกันสัญญาณรบกวนที่เหมาะสมของสายเคเบิล feedback เอนโคเดอร์และสายไฟมอเตอร์เป็นสิ่งสำคัญเพื่อป้องกันสัญญาณรบกวนแม่เหล็กไฟฟ้าในแผงควบคุมอุตสาหกรรมที่มีความหนาแน่นสูง การรักษาระยะห่างทางกายภาพที่เพียงพอระหว่างท่อร้อยสายไฟและสายสัญญาณแรงดันต่ำช่วยให้มั่นใจได้ถึงความสมบูรณ์ของสัญญาณในระยะยาว
คำถามที่พบบ่อย (FAQ)
1. ระยะเวลารอคอยสินค้าและความพร้อมของสต็อกสำหรับการเปลี่ยนทดแทนในอุตสาหกรรมแบบเร่งด่วนคือเท่าไร?
การกำหนดค่ามาตรฐานมีอยู่ในคลังสินค้าภูมิภาคเพื่อสนับสนุนการจัดส่งแบบเร่งด่วนสำหรับการบำรุงรักษาฉุกเฉินและการกู้คืนเวลาหยุดทำงานของโรงงานที่สำคัญ
2. การคุ้มครองการรับประกันใดที่มีผลกับเซอร์โวมอเตอร์และไดรฟ์สายพานลำเลียงเหล่านี้?
ทุกหน่วยได้รับการสนับสนุนจากการรับประกันเชิงพาณิชย์และทางเทคนิค 12 เดือนที่ครอบคลุมข้อบกพร่องในการผลิตและความผิดปกติในการทำงาน
3. เอนโคเดอร์สัมบูรณ์หลายรอบ 23 บิตทำงานอย่างไรโดยไม่มีแบตเตอรี่สำรองภายนอก?
สถาปัตยกรรมสัมบูรณ์แบบหลายรอบจะบันทึกข้อมูลการหมุนทางกลอย่างต่อเนื่อง ขจัดขั้นตอนการกลับสู่ตำแหน่งอ้างอิง (homing) เมื่อเริ่มต้นระบบ
4. มอเตอร์เหล่านี้สามารถทำงานในสภาพแวดล้อมที่มีความชื้นสูงหรือการสัมผัสสารหล่อเย็นได้หรือไม่?
ระดับการป้องกัน IP67 ที่เหมาะสมที่สุดช่วยปกป้องส่วนประกอบภายในจากการฉีดพ่นน้ำ ละอองน้ำมัน และการสะสมของฝุ่นละอองละเอียดในระหว่างการใช้งานอุตสาหกรรมหนัก
5. ความยาวสายเคเบิลสูงสุดที่อนุญาตระหว่างเซอร์โวไดรฟ์และมอเตอร์คือเท่าไร?
สายไฟและสายเอนโคเดอร์มาตรฐานสามารถทำงานได้อย่างน่าเชื่อถือยาวนานถึง 50 เมตร เมื่อใช้การกำหนดค่าแบบตีเกลียวเกรดอุตสาหกรรมที่มีการป้องกันสัญญาณรบกวนอย่างเหมาะสม
6. กระบวนการผลิตการหล่อเรซินในสุญญากาศช่วยปรับปรุงอายุการใช้งานของมอเตอร์ได้อย่างไร?
การหล่อเรซินในสุญญากาศช่วยกำจัดโพรงอากาศขนาดเล็กภายในชุดขดลวดสเตเตอร์ ซึ่งช่วยเพิ่มการนำความร้อนและความต้านทานการสั่นสะเทือน
7. รุ่นเอนโคเดอร์รอบเดียว 17 บิตสามารถใช้แทนกันได้กับรุ่นหลายรอบ 23 บิตหรือไม่?
ขนาดการติดตั้งทางกายภาพตรงกัน แต่พารามิเตอร์ซอฟต์แวร์ควบคุมและการตั้งค่าการกำหนดค่า feedback จะต้องได้รับการปรับเปลี่ยนตามความเหมาะสมภายในตัวควบคุมไดรฟ์
8. ข้อควรระวังด้านความปลอดภัยใดบ้างที่จำเป็นเมื่อทำการคอมมิสชันนิ่งแกนเซอร์โวกำลังสูง 380V?
ตรวจสอบให้แน่ใจว่ามีการต่อสายดินป้องกัน (protective earth grounding) ของตัวเรือนมอเตอร์และแชสซีไดรฟ์อย่างเหมาะสมเพื่อลดความเสี่ยงจากอันตรายทางไฟฟ้าในระหว่างการทำงานด้วยแรงดันไฟฟ้าสูง
