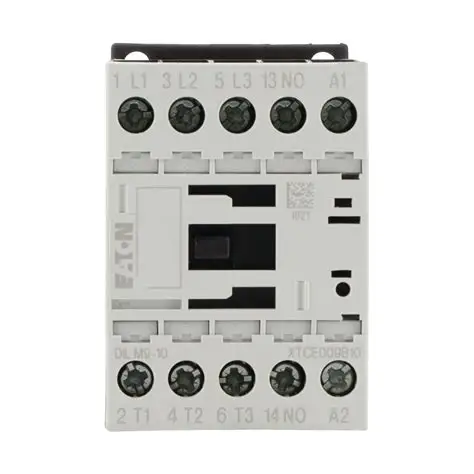

Eaton DILM9-10 (230V50 / 60Hz) อุตสาหกรรมสามเฟสติดต่อพลังงาน 230V

Eaton DILM9-10 ((230V50/60Hz) เป็นตัวอย่างพรีเมี่ยมของตัวติดต่อสามเฟสที่ออกแบบโดยเฉพาะสําหรับการใช้งานตัวติดต่อมอเตอร์อุตสาหกรรมที่แข็งแกร่ง ในฐานะส่วนประกอบสำคัญในระบบควบคุมอุตสาหกรรม อุปกรณ์นี้มีวัตถุประสงค์พื้นฐานในการเปลี่ยนและควบคุมมอเตอร์สามเฟสและโหลดไฟฟ้าพลังงานสูงอื่น ๆ ด้วยการออกแบบที่เหมาะสมสําหรับประสิทธิภาพที่น่าเชื่อถือในสภาพแวดล้อมที่ต้องการ ตัวติดต่อนี้เป็นรูปแบบของมรดกของ Eaton ในโซลูชั่นการควบคุมไฟฟ้า

รุ่นนี้เป็นของซีรีส์ DILM ของ Eaton ที่ได้รับการยอมรับในทั่วโลกสําหรับขนาดที่กะทัดรัดและความน่าเชื่อถือการเปลี่ยนที่พิเศษ ตัวติดต่อสามเฟสถูกออกแบบมาเพื่อจัดการกับภาระมอเตอร์สูงสุด 4kW ทําให้เหมาะสำหรับการใช้งานอุตสาหกรรมที่หลากหลาย สิ่งที่แตกต่างกัน DILM9-10 (230V50 / 60Hz) ในภูมิทัศน์ของผลิตภัณฑ์ตัวติดต่อมอเตอร์อุตสาหกรรมคือการจัดอันดับแรงดันของขดลวดเฉพาะของ 230V AC ที่ 50 / 60Hz ที่ช่วยให้ความเข้ากันได้โดยตรงกับแรง

หลักการทํางานของอุปกรณ์เครื่องจักรไฟฟ้านี้มีศูนย์กลางกับระบบแม่เหล็กไฟฟ้า ที่ทําให้การติดต่อหลายชุดเมื่อได้รับพลังงาน เมื่อใช้แรงดันควบคุมกับขดลวด สนามแม่เหล็กที่เกิดขึ้นจะเคลื่อนย้ายอาร์เมเตอร์ที่ปิดการติดต่อพลังงานหลักสามแห่งพร้อมกัน ทําให้กระแสไหลไปยังมอเตอร์สามเฟ กลไกนี้ให้วิธีการที่ปลอดภัยและน่าเชื่อถือในการเปลี่ยนพลังงาน แยกวงจรควบคุมแรงดันต่ำจากวงจรโหลดพลังงานสูง

2 ข้อมูลจำเพาะทางเทคนิคและข้อมูลประสิทธิภาพ

ตัวติดต่อสามเฟส Eaton DILM9-10 (230V50 / 60Hz) ให้คุณสมบัติการทำงานเฉพาะที่ทำให้เหมาะสำหรับการใช้งานควบคุมมอเตอร์อุตสาหกรรม:

การจัดอันดับไฟฟ้า: ตัวติดต่อมอเตอร์อุตสาหกรรมนี้มีกระแสการทำงานที่กำหนด 9A ที่ 400V AC ด้วยความสามารถในการสลับสูงสุด 4kW สําหรับการใช้งานมอเตอร์สามเฟสมาตรฐาน อุปกรณ์ใช้สามติดต่อหลักเปิดปกติ (NO) บวกติดต่อเสริมหนึ่งช่วยให้ความยืดหยุ่นสำหรับทั้งการสวิตช์พลังงานและการส่งสัญญาณวงจรควบคุม ขดลวดทํางานที่ 230V AC ด้วยความเข้ากันได้กับความถี่ 50 / 60Hz รับประกันการใช้งานที่กว้างขวางในระบบไฟฟ้าในภูมิภาคที่แตกต่างกัน

การก่อสร้างเครื่องจักรและขนาด: ตัวติดต่อแสดงปัจจัยรูปแบบที่กะทัดรัดที่มีความกว้างเพียง 45 มม. ทําให้สามารถติดตั้งความหนาแน่นสูงในแผงควบคุม มันสนับสนุนตัวเลือกการติดตั้งหลายตัวรวมถึงการติดตั้งราง DIN และการติดตั้งแผงให้ความยืดหยุ่นในการติดตั้งสำหรับประเภทติดตั้งต่ การเชื่อมต่อขั้วต่อสกรูให้สายไฟที่ปลอดภัยสําหรับวงจรหลักและวงจรควบคุม, รับประกันการเชื่อมต่อที่น่าเชื่อถือได้ภายใต้สภาพการสั่นสะเ

ประสิทธิภาพและความทนทาน: ออกแบบมาเพื่ออายุการใช้งานที่ยาวนานตัวติดต่อสามเฟสนี้ให้ความทนทานทางกลที่น่าประทับใจของการดำเนินการ 10,000,000 มันรักษาประสิทธิภาพที่มั่นคงในช่วงอุณหภูมิที่กว้างจาก-25 ° C ถึง + 60 ° C รองรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรง อุปกรณ์แสดงความทนทานทางไฟฟ้าที่พิเศษด้วยความถี่ในการทำงานสูงสุด 9000 รอบต่อชั่วโมง รองรับการใช้งานที่ต้องการการเริ่มต้นและหยุดบ่อย

3 คุณสมบัติหลักและข้อดีทางเทคโนโลยี

3.1 ประสิทธิภาพพลังงานและเศรษฐกิจในการดําเนินงาน

ตัวติดต่อมอเตอร์อุตสาหกรรม DILM9-10 ((230V50 / 60Hz) รวมวิศวกรรมที่ก้าวหน้าที่เน้นประสิทธิภาพพลังงานตลอดการดําเนินงาน อุปกรณ์แสดงการกระจายความร้อนต่ำอย่างน่าทึ่งของเพียง 3 วัตต์ในระหว่างการทำงานปกติ ส่วนร่วมในการลดโหลดความร้อนในตู้ควบคุม คุณสมบัตินี้ไม่เพียง แต่ลดการเสียพลังงาน แต่ยังลดความต้องการในการทำความเย็นสําหรับแผงปิด ส่งผลให้ค่าใช้จ่ายระบบรวมต่ำกว่า ระบบแม่เหล็กไฟฟ้าของตัวติดต่อได้รับการปรับปรุงสําหรับการใช้พลังงานต่ำ ขณะที่รักษาแรงการติดต่อที่น่าเชื่อถือ ซึ่งเป็นการปรับปรุงอย่างมากเท

Eaton ได้รวมคุณสมบัติประหยัดพลังงานเพิ่มเติมเข้าสู่การออกแบบ รวมถึงความต้องการพลังงานสแตนด์บายขั้นต่ำสําหรับวงจรขดลวด ตัวติดต่อสามเฟสใช้วัสดุแม่เหล็กที่มีคุณภาพสูงที่ลดการสูญเสียกระแสหมุนและปรับปรุงประสิทธิภาพโดยรวม การพิจารณาประสิทธิภาพเหล่านี้สอดคล้องกับมาตรฐานพลังงานทั่วโลก และมีส่วนร่วมในการดําเนินงานอุตสาหกรรมที่ยั่งยืนโดยลดรอยตัวคาร

3.2 การเพิ่มความทนทานและความน่าเชื่อถือ

การออกแบบกลที่แข็งแกร่ง: DILM9-10 (230V50 / 60Hz) ได้รับการออกแบบโดยเน้นพิเศษกับความยืดหยุ่นทางกลที่มีความต้านทานต่อการกระแทกที่รวมกันที่ช่วยให้สามารถทนต่อความเข้มงวดของการใช้งานอุตสาหกรรมหนัก กลไกของตัวติดต่อได้รับการออกแบบอย่างแม่นยำเพื่อป้องกันการกระโดดการติดต่อและรับประกันความดันการติดต่อที่เป็นบวกตลอดอายุการใช้งาน ซึ่งเป็นสิ่งสำคัญสําหรั

ระบบการติดต่อชีวิตยาว: ตัวติดต่อสามเฟสใช้ตัวติดต่อโลหะผสมที่ใช้เงินที่มีคุณสมบัติการกดโค้งเฉพาะที่ลดการกัดกร่อนการติดต่อระหว่าง เทคโนโลยีการติดต่อที่ก้าวหน้านี้ยืดอายุการใช้งานไฟฟ้าของอุปกรณ์อย่างมาก โดยเฉพาะอย่างยิ่งในการใช้งานสวิตช์ AC-3 ที่ต้องการโดยทั่วไปสําห การออกแบบห้องโค้งช่วยให้โค้งไฟฟ้าลดลงอย่างรวดเร็วเมื่อขัดขวางกระแสมอเตอร์ปกป้องติดต่อและรักษาคุณสมบัติการทํางานที่มั่นคงมากกว่าหลายพันวงจรสว

3.3 คุณสมบัติความปลอดภัยและการป้องกัน

Eaton DILM9-10 ((230V50/60Hz) รวมถึงการพิจารณาความปลอดภัยที่ครอบคลุมในการออกแบบ อุปกรณ์มีการจัดอันดับแรงดันฉนวน 690V ซึ่งให้เกินขอบเขตอย่างมากกว่าการจัดอันดับการดำเนินงาน 400V เพื่อการป้องกันบุคคลและระบบที่เพิ่มข การแยกที่ชัดเจนระหว่างวงจรขดลวดและการติดต่อพลังงาน พร้อมกับระยะทางการเคลื่อนไหวและความล้างที่เพียงพอป้องกันการติดต่อโดยไม่ตั้งใจและรับประกันความ การออกแบบของตัวติดต่อรวมถึงการป้องกันการสัมผัสโดยไม่ตั้งใจกับชิ้นส่วนสดที่ตรงกับมาตรฐานความปลอดภัยระหว่างประเทศสําหรับอ

4 พื้นที่การใช้งานและโซลูชั่นอุตสาหกรรม

ตัวติดต่อมอเตอร์อุตสาหกรรม Eaton DILM9-10 ((230V50 / 60Hz) พบการใช้งานในภาคที่หลากหลายเนื่องจากลักษณะการทํางานที่หลากหลาย:

อุตสาหกรรมอัตโนมัติและการควบคุมมอเตอร์: ในฐานะตัวติดต่อสามเฟสที่เฉพาะอุปกรณ์นี้เหมาะสําหรับการควบคุมมอเตอร์เหนี่ยวนำสามเฟสในอุตสาหกรรมการผลิ มันมักจะใช้ในการใช้งานที่ต้องการเริ่มต้นและหยุดมอเตอร์บ่อยๆ เช่นระบบลำเลียงคอมเพรสเซอร์และเครื่องมือเครื่องจักร การออกแบบที่กะทัดรัดของตัวติดต่อและประสิทธิภาพที่น่าเชื่อถือทำให้มันมีค่าโดยเฉพาะในระบบอัตโนมัติโรงงานที่มีการควบคุมโดยใช้ PLC

อัตโนมัติอาคารและโครงสร้างพื้นฐาน: นอกเหนือจากการตั้งค่าอุตสาหกรรมแบบดั้งเดิม, ตัวติดต่อมอเตอร์อุตสาหกรรมนี้พิสูจน์ว่ามีประสิทธิภาพในระบบการจัดการอาคาร ความเข้ากันได้กับแรงดันไฟฟ้าของขดลวด 230V ทําให้สามารถใช้งานได้โดยตรงจากเอาท์พุตของระบบการจัดการอาคารโดยไม่มีส่วนประกอบการอินเตอร์เ การก่อสร้างที่แข็งแกร่งของมันทนต่อสภาพแวดล้อมที่พบในห้องไฟฟ้าและพื้นที่เครื่องกล

การใช้งานอุตสาหกรรมเฉพาะ: คุณสมบัติทางเทคนิคของตัวติดต่อทําให้เหมาะสำหรับการใช้งานเฉพาะในภาคเช่นการขนส่งทางรถไฟและวิศวกรรมเครื่องจักร ในสภาพแวดล้อมที่ต้องการเหล่านี้อุปกรณ์ให้การเปล ช่วงอุณหภูมิการทำงานที่กว้างจาก-25 ° C ถึง + 60 ° C รับประกันความมั่นคงในการทํางานทั้งในสถานที่อุตสาหกรรมที่ควบคุมสภาพอากาศและที่เปิดเผย

5 ข้อดีเปรียบเทียบในตลาด

ตัวติดต่อสามเฟส Eaton DILM9-10 (230V50 / 60Hz) มีข้อดีที่แตกต่างกันหลายเมื่อเทียบกับโซลูชั่นทางเลือกในตลาด:

ประสิทธิภาพพื้นที่และประโยชน์ในการติดตั้ง: ด้วยความกว้าง 45 มม. ที่กะทัดรัด ตัวติดต่อมอเตอร์อุตสาหกรรมนี้ช่วยประหยัดพื้นที่อย่างมากในการออกแบบแผงควบคุมเมื่อเท ความสามารถในการติดตั้งคู่สำหรับการติดตั้งราง DIN และการติดตั้งแผงให้ผู้ติดตั้งความยืดหยุ่นในระหว่างการดําเนินการ การเชื่อมต่อขั้วต่อสกรูรองรับขนาดตัวนำที่หลากหลายและให้การเชื่อมต่อที่ปลอดภัยโดยไม่ต้องใช้เครื่องมือพิเศษลดเวลาและความซับซ้อนในการติดตั้ง

ประสิทธิภาพและมูลค่าระหว่างอายุการใช้งาน: อายุการใช้งานกลที่พิเศษของการดำเนินงาน 10,000,000 การทําให้ความต้องการในการบำรุงรักษาลดลงและต้นทุนรวมในการเป็นเจ้าของลด ความสามารถในการเปลี่ยนความถี่สูงของ 9000 การทำงานต่อชั่วโมงเกินอุปกรณ์ที่เทียบเท่าหลายอย่างสนับสนุนการใช้งานที่มีวงจรหน้าที่ต้องการ คุณสมบัติการทํางานเหล่านี้ทําให้ตัวติดต่อสามเฟสนี้มีค่าโดยเฉพาะอย่างยิ่งในการใช้งานที่มีจักรยานสูงที่ความน่าเชื่อถือและอา

ความเข้ากันได้และการบูรณาการระบบ: DILM9-10 (230V50 / 60Hz) ได้รับการออกแบบด้วยการบูรณาการระบบในใจโดยมีความเข้ากันได้กับอุปกรณ์เสริม Eaton ทั้งหมดรวมถึงติดต่อเสริม, อินเตอร์ล็อกกลและรีเลยความร้ การใช้งานร่วมกันนี้ทำให้การออกแบบระบบและการเลือกส่วนประกอบสําหรับวิศวกรง่ายขึ้น ความเข้ากันได้ของตัวติดต่อกับระบบสื่อสาร SmartWire-DT เพิ่มศักยภาพในการรวมของมันในสภาพแวดล้อมอัตโนมัติที่ทันสมัย ให้เส้นทางสําหรับความสามารถในการควบคุมและการต

6 แนวทางการดําเนินการและการบูรณาการ

6.1 การพิจารณาการติดตั้ง

การติดตั้งที่เหมาะสมของตัวติดต่อสามเฟส DILM9-10 ((230V50 / 60Hz) ต้องให้ความสนใจกับปัจจัยที่สำคัญหลายประการ อุปกรณ์ควรติดตั้งในทิศทางที่ช่วยให้การไหลเวียนอากาศตามธรรมชาติรอบมัน หลีกเลี่ยงการวางในสถานที่ที่มีความร้อนมากเกินไปจากอุปกรณ์อื่น ๆ ผู้ติดตั้งควรให้แน่ใจว่ามีความล้างที่เพียงพอดีเหนือและด้านล่างของตัวติดต่อเพื่อการกระจายความร้อนที่เหมาะสมและเพื่อทําให พื้นผิวติดตั้งควรมีความแข็งแกร่งและไม่มีการสั่นสะเทือนเพื่อป้องกันความเครียดทางกลบนส่วนประกอบและรักษาการจัดเรียงที่เหมาะสมของชิ้นส่วนที่เคล

การเชื่อมต่อไฟฟ้าต้องทำตามค่าแรงบิดที่กําหนดเพื่อให้แน่ใจว่าความดันการสัมผัสที่เหมาะสมโดยไม่ทําให้เกิดความเสียหา สายควรถูกเส้นทางอย่างเรียบร้อยเพื่อหลีกเลี่ยงการอุปสรรคเส้นทางการระบายอากาศหรือการแทรกแซงการทํางานทางกลของตัวติดต่อ สําหรับการใช้งานที่มีอุณหภูมิรอบแวดล้อมสูงควรพิจารณาเกี่ยวกับการลดความเป็นไปได้ของความสามารถในการขนส่งปัจจุบันของตัวติดต่อเพื่อรักษาประสิทธิภาพ

6.2 ความเข้ากันได้และการออกแบบระบบ

การบูรณาการระบบควบคุม: แรงดันไฟฟ้าของขดลวด AC 230V ของตัวติดต่อมอเตอร์อุตสาหกรรมนี้ทำให้เข้ากันได้โดยตรงกับแรงดันควบคุมอุตสาหกรรมส่วนใหญ่ที่ช่วยให้การบูรณาก การรวมตัวติดต่อเสริมให้สัญญาณความคิดเห็นที่มีค่าสําหรับระบบควบคุมเพื่อตรวจสอบสถานะของตัวติดต่อ วิศวกรออกแบบสามารถใช้คุณสมบัตินี้เพื่อสร้างวงจรที่เชื่อมโยงกันและระบบควบคุมลําดับ ที่เพิ่มความปลอดภัยในการดําเนินงานและความซื่อสัตย์

การประสานงานกับอุปกรณ์ป้องกัน: การดําเนินการอย่างมีประสิทธิภาพของ DILM9-10 ((230V50 / 60Hz) ต้องการการประสานงานที่เหมาะสมกับอุปกรณ์ป้องกันวงจร เช่น ตัวป้องกันวงจรสั้นและ ความสามารถในการแตกของตัวติดต่อต้องสอดคล้องกับกระแสความผิดพลาดของระบบเพื่อให้แน่ใจว่าการทํางานที่ปลอดภัยใต้สภาพที่ผิดปกติ เมื่อใช้สําหรับการใช้งานควบคุมมอเตอร์ การจับคู่กับรีเลย์ความร้อนที่ได้รับการจัดอันดับที่เหมาะสมให้การป้องกันอย่างครอบคลุมจากสภาพปัจจุบันเกินไป

7 คำถามที่ถามบ่อย

ความแตกต่างหลักของการใช้งานระหว่างตัวติดต่อและรีเลย์คืออะไร?

ในขณะที่ทั้งสองเป็นสวิตช์เครื่องจักรไฟฟ้า แต่ตัวติดต่อเช่น Eaton DILM9-10 ((230V50 / 60Hz) ถูกออกแบบโดยเฉพาะสําหรับการสวิตช์โหลดกระแสสูงที่พบในแอพพลิเคชันการควบค ความแตกต่างที่สำคัญคือความสามารถในการขนส่งปัจจุบันและความแข็งแรงในการก่อสร้าง ตัวติดต่อโดยทั่วไปใช้สำหรับภาระเกิน 15A และมีระบบปันโค้งเฉพาะตัวติดต่อที่ทนทานมากขึ้นและการแยกความปลอดภัยที่เพิ่มขึ้นระหว่างวงจรควบคุมและวงจรไฟฟ้าเมื่อเทียบกั

ตัวติดต่อนี้สามารถใช้สำหรับการสวิตช์ไฟฟ้า AC และ DC ได้หรือไม่?

DILM9-10 (230V50 / 60Hz) ได้รับการปรับปรุงโดยเฉพาะสําหรับการใช้งาน AC โดยเฉพาะการควบคุมมอเตอร์ AC สามเฟส การออกแบบของระบบการยับโค้งวงจรแม่เหล็กและวัสดุติดต่อถูกออกแบบเพื่อการทํางาน AC สําหรับการใช้งานสวิตช์ DC ควรใช้ตัวติดต่อ DC ที่ออกแบบมาเป็นพิเศษ เนื่องจากมันรวมเทคนิคการดัดอาร์กที่แตกต่างกันที่เหมาะสำหรับการหยุดก

ขั้นตอนการบำรุงรักษาที่แนะนำสําหรับตัวติดต่อนี้คืออะไร?

DILM9-10 ((230V50 / 60Hz) ต้องการการบำรุงรักษาที่น้อยที่สุดเนื่องจากการจัดอายุการใช้งานทางกลที่ยาวนาน 10,000,000 การทำงาน แนะนำให้ตรวจสอบภาพเป็นประจําเพื่อการปนเปื้อน การตรวจสอบการเชื่อมต่อไฟฟ้าที่ปลอดภัย และการตรวจสอบสัญญาณความร้อนเกินไป เป็นส่วนหนึ่งของโครงการบำรุงรักษาป้ ปลายการติดต่อสามารถตรวจสอบสำหรับการกัดกร่อนมากเกินไป โดยเฉพาะอย่างยิ่งในการใช้งานสวิตช์ความถี่สูง แม้ว่าวัสดุการติดต่อที่ใช้เงินจะให้อายุการใช้งานท

ความเข้ากันได้ SmartWire-DT ช่วยเพิ่มการทํางานของตัวติดต่อนี้ได้อย่างไร?

ความเข้ากันได้ SmartWire-DT ช่วยให้ DILM9-10 ((230V50/60Hz) สามารถบูรณาการเข้ากับระบบควบคุมเครือข่ายโดยไม่มีโมดูลอินเตอร์เฟซเพิ่มเติม การเชื่อมต่อนี้ช่วยให้การควบคุมระยะไกล การติดตามสถานะ และความสามารถในการวินิจฉัยผ่านระบบสายไฟที่รวมกัน ลดเวลาและความซับซ้อนในการติดตั้ง การรวมกับ SmartWire-DT สนับสนุนการใช้ IoT อุตสาหกรรมที่ทันสมัย ให้ข้อมูลการดำเนินงานที่มีค่าสําหรับการบำรุงรักษาที่คาดการณ์และกลยุ

ตัวติดต่อนี้มีใบรับรองความปลอดภัยอะไร?

ตัวติดต่อชุด Eaton DILM มีการรับรองและอนุมัติระหว่างประเทศหลายแห่ง รวมถึง UL, CSA, การรับรองทางทะเล และ GOST-R การรับรองเหล่านี้ยืนยันว่าผลิตภัณฑ์ตรงกับมาตรฐานความปลอดภัยและประส รายการการรับรองเฉพาะสำหรับแต่ละรุ่นให้การรับประกันการปฏิบัติตามข้อกำหนดความปลอดภัยไฟฟ้าที่เกี่ยวข้องสําหรับอุปกรณ์ควบคุมอุตสาห
