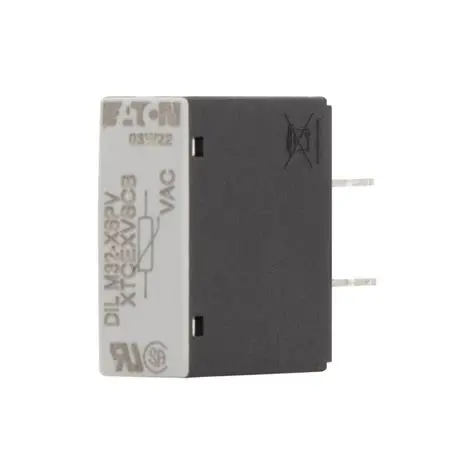

Eaton DILM32-XSPV240 240V AC อุตสาหกรรมติดต่อป้องกันไฟกระชาก

Eaton DILM32-XSPV240 เป็นการผสมผสานที่สําคัญของการสวิตช์พลังงานที่แข็งแกร่งและอิเล็กทรอนิกส์ป้องกันที่ก้าวหน้า ซึ่งเป็นการแก้ไขที่สมบูรณ์แบบสําหรับการคว อุปกรณ์นี้เป็นตัวติดต่อ Eaton DIL32 ที่ติดตั้งล่วงหน้าด้วยเครื่องป้องกันความกระตุ้นความกระตุ้นความกระตุ้นความกระตุ้นความกระตุ้นความกระตุ้นความกระตุ้นความกระตุ้นความกระตุ้นความกระตุ้ วิศวกรรมสําหรับระบบสามเฟสที่มีแรงดันของขดลวด 240V AC การรวมนี้แก้ไขความท้าทายพื้นฐานในอุตสาหกรรมอัตโนมัติ: การให้การเปลี่ยนที่น่าเชื่อถือขณะที่ปกป้องขดลวดของตัวติดต่อ การออกแบบแบบบูรณาการของมันช่วยลดความจําเป็นในการเลือกส่วนประกอบและสายไฟแยกต่างๆ ให้บริการวิธีการที่เรียบง่ายในการเพิ่มเวลาการทํางานของระบบและลดต้นทุนการบำรุงรักษาในการใช้งานตั้งแต่การควบค

1. ภาพรวมของผลิตภัณฑ์และหลักการดําเนินงานหลัก

ในใจกลางของมัน DILM32-XSPV240 เป็นตัวติดต่อที่มีคุณภาพสูงและใช้งานกลางจากซีรีส์ DILM ที่มีชื่อเสียงของ Eaton ที่รู้จักกันสำหรับความน่าเชื่อถือและอายุการใช้งานไฟฟ ตัวติดต่อทํางานเป็นสวิตช์ที่ใช้งานด้วยไฟฟ้าซึ่งสัญญาณควบคุมพลังงานต่ำทําให้ม้วนขดลวดแม่เหล็กไฟฟ้าปิดการติดต่อพลังงานโดยเครื่องจักรเพื่อให้กระแสไห คุณค่านวัตกรรมของรูปแบบเฉพาะนี้อยู่ในโมดูลเครื่องดับความกระตุ้นความกระตุ้นความกระตุ้นความกระตุ้นความกระตุ้นความกระตุ้นความกระตุ้นความกระ เครื่องยับนี้เป็นวงจรยึดแรงดันโดยปกติใช้ Metal-Oxide Varistor (MOV) หรือการรวมกันของเทคโนโลยีซึ่งทำหน้าที่เป็นวาล์วบรรเทาความดันความเร็วสูงสําหรับเสียงไฟฟ้า เมื่อแรงดันไฟฟ้าชั่วคราวบนสายจ่ายขดลวดเกินขอบที่ปลอดภัย เครื่องยับยั้งสร้างเส้นทางที่มีความต้านทานต่ำทันที หลีกเลี่ยงพลังงานที่อันตรายจากขดลวดที่ละเอียดอ่อน และป้องกันไฟฟ้าสูงจะทำลายฉนวนขอ การป้องกันบูรณาการนี้มีความสำคัญไม่เพียง แต่สําหรับตัวติดต่อตัวเอง แต่ยังสำหรับอุปกรณ์ควบคุมที่ละเอียดอ่อนใด ๆ ในวงจร เช่น Programmable Logic

หลักการทํางานรับประกันว่า ขดลวดแม่เหล็กไฟฟ้า ซึ่งเป็นเชื่อมต่อสูง ได้รับการปกป้องจากแรงดันไฟฟ้าสูงที่มันสร้างขึ้นโดยธรรมชาติเมื่อการ ตามกฎของเลนซ์ การล้มลงอย่างฉับพลันของสนามแม่เหล็กเมื่อสัญญาณควบคุมถูกลบออก ทําให้เกิดกำลังไฟฟ้ากลับ (back-EMF) ที่สามารถถึงหลายพันโวลต์ได้ โดยไม่มีเครื่องป้องกันความเกินไฟฟ้านี้จะเน้นฉนวนความร้อนขดลวดและองค์ประกอบการสวิตช์ที่เชื่อมต่อซ้ำไปสู่ความล้มเหลวก่อนเวลา โซลูชั่นบูรณาการของ DILM32-XSPV240 จัดการกับปรากฏการณ์นี้โดยอัตโนมัติ รับประกันการสลายของสนามแม่เหล็กได้อย่างราบรื่นและยึดแรงดันไฟฟ้าในระดับที่ปลอดภัย ดังนั้นปกป้

2. ข้อมูลจำเพาะทางเทคนิคและลักษณะหลัก

DILM32-XSPV240 ถูกกําหนดโดยชุดข้อกำหนดไฟฟ้าและกลที่แม่นยำที่กําหนดความเหมาะสมสําหรับการใช้งานต่างๆ อุปกรณ์ถูกจัดอันดับสําหรับแรงดันไฟฟ้าที่ใช้งาน 240 โวลต์ AC ที่ 50/60 Hz สําหรับขดลวดของมันทำให้เข้ากันได้กับแรงดันควบคุมอุ ติดต่อพลังงานหลักโดยทั่วไปจะได้รับการจัดอันดับสําหรับกระแสที่สําคัญมักจะสูงสุด 32 แอมเปอร์ที่ 690V AC สําหรับหมวดหมู่การใช้ AC-3 (การเปลี่ยนมอเตอร์กรงกรอก) ยืนยันความสามารถในการ เครื่องป้องกันความเกินไฟแบบบูรณาการถูกออกแบบมาเพื่อจัดการกับพลังงานเกินไฟที่สอดคล้องกับสภาพแวดล้อมอุตสาหกรรมด้วยเวลาตอบสนองการยึดที่แข็งแกร่งในช่วงนาโนวินาทีเพ

ทางกายภาพตัวติดต่อตามรอยท้ามาตรฐานเพื่อการติดตั้งง่ายบนรางหรือแผง DIN และการออกแบบของมันมักจะรวมถึงตัวติดต่อเสริมที่สามารถเพิ่มเป็นโมดูลเพื่อการควบคุมและการส่งสัญ วัสดุที่ใช้ในการก่อสร้าง เช่นวัสดุสัมผัสสําหรับความต้านทานโค้งที่ยาวและที่อยู่อาศัยเทอร์โมพลาสติกที่แข็งแกร่ง ถูกเลือกเพื่อความท อุปกรณ์ทํางานได้อย่างมีประสิทธิภาพภายในช่วงอุณหภูมิรอบแวดล้อมที่กว้างขวางโดยทั่วไปจะตั้งแต่ -25 ° C ถึง + 60 ° C และถูกออกแบบมาเพื่อต้านการสั่นสะเทือนและการ การรับรองเช่น UL, CE และ CCC ให้ความมั่นใจเกี่ยวกับการปฏิบัติตามและความปลอดภัยทั่วโลก

3. คุณสมบัติการออกแบบและรายละเอียดการก่อสร้าง

สถาปัตยกรรมการป้องกันและการเชื่อมต่อแบบบูรณาการ

คุณสมบัติการออกแบบที่สําคัญที่สุดของ DILM32-XSPV240 คือเครื่องยับยั้งการกระแสไฟฟ้าที่รวม นี่ไม่ใช่อุปกรณ์เสริมภายนอกที่ต้องการสายไฟและติดตั้งแยกต่างหาก มันเป็นโมดูลที่ติดตั้งโรงงานที่กลายเป็นส่วนที่ไม่มีรอยต่อของประกอบตัวติดต่อ การบูรณาการนี้มีข้อดีหลายประการ: ลดจํานวนส่วนประกอบแต่ละตัวในแผงควบคุม ลดจุดสายไฟ (ซึ่งเป็นสถานที่ที่อาจเกิดความล้มเหลว) และรับประกันการเชื่อมต่อที่ถูกต้องและน่าเชื่ เครื่องยับยั้งได้รับการปรับแต่งโดยเฉพาะเพื่อปกป้องขดลวดของตัวติดต่อ และการมีอยู่ของมันมักจะถูกแสดงโดยโมดูลที่มองเห็นได้บนหรือด้านข้างของร่

การก่อสร้างที่แข็งแกร่งสำหรับอายุการใช้งานอุตสาหกรรม

อีตันออกแบบตัวติดต่อชุด DILM สําหรับวงจรการทำงานหลายล้าน ติดต่อพลังงานทำจากโลหะผสมที่ใช้เงินเช่นแคดเมียมออกไซด์เงิน (AgCdO) หรือออกไซด์ดีบุกเงิน (AgSnO2) ซึ่งให้ความต้านทานการกัดกร่อนและความต้านทานการเชื่อมที่ดี ระบบแม่เหล็กได้รับการปรับปรุงเพื่อการใช้พลังงานต่ำและการทํางานที่เงียบสงบ การประกอบทั้งหมดตั้งอยู่ในวัสดุเทอร์โมพลาสติกที่ดับด้วยตนเองคุณภาพสูงที่ทนต่อสารเคมีแสงยูวีและผลกระทบทางกลไก การก่อสร้างที่แข็งแกร่งนี้รับประกันว่า ตัวติดต่อและโดยการขยายเครื่องดับความกระตุ้นความกระตุ้นที่รวมกัน ให้ประสิทธิภาพที่น่าเชื่อถือได้ในช่วงอายุการใช้งานที่ยาวนาน แม้

Modularity และ Serviceability

ในขณะที่เครื่องป้องกันความเกินไฟได้รับการบูรณาการ การออกแบบโดยรวมของช่วงตัวติดต่อ DILM มักจะรักษาระดับความร่วมมือ บล็อกการติดต่อเสริม, อินเตอร์ล็อกกลและตัวเวลานิวเมติกมักจะสามารถเพิ่มไปยังด้านข้างของหน่วยพื้นฐานที่ช่วยให้การปรับแต่งการควบคุมฟังก์ชันโดยไม่มีการเปลี่ยนแปลงการสวิต ปรัชญาการออกแบบนี้ทําให้ DILM32-XSPV240 เป็นบล็อกก่อสร้างที่ยืดหยุ่นที่สามารถปรับให้เข้ากับความต้องการของโลจิคการควบคุมที่ซับซ้อนในขณะที่รักษาความซ

4. พื้นที่การใช้งานหลักและโซลูชั่นอุตสาหกรรม

DILM32-XSPV240 พบการใช้งานหลักของมันในสถานการณ์อุตสาหกรรมใด ๆ ที่มอเตอร์ AC สามเฟสถูกควบคุมและความน่าเชื่อถือการดำเนินงานเป็นสิ่งสําคัญ มันเป็นส่วนประกอบหลักในศูนย์ควบคุมมอเตอร์ (MCC) สําหรับการควบคุมปั๊ม, พัดลม, และคอมเพรสเซอร์ในโรงบำบัดน้ำ, ระบบ HVAC, และสถานที่ผลิตอุตสาหกรรม ในแอพพลิเคชันเหล่านี้ เครื่องป้องกันความกระตุ้นความกระตุ้นความกระตุ้นความกระตุ้นความกระตุ้นความกระตุ้นความกระตุ้นความกระตุ้นความกระตุ้นความกระตุ้นความกระตุ้

อุปกรณ์นี้มีความสำคัญเท่าเทียมกันในอัตโนมัติและเครื่องจักร ที่มันทำหน้าที่เป็นตัวติดต่อพลังงานหลักสําหรับเครื่องมือเครื่องจักร ระบบลำเลี ในสภาพแวดล้อมเหล่านี้ การควบคุมอิเล็กทรอนิกส์ที่ละเอียดอ่อน เช่น PLC และไดรฟ์มีอยู่ทุกที่ เครื่องยับแรงดันไฟฟ้าให้แน่ใจว่า แรงดันไฟฟ้าที่สร้างขึ้นโดยขดลวดตัวติดต่อไม่ให้ข้อเสนอเข้าสู่สายควบคุมและทําให้เกิดความเสียหายส่วนประกอบที่แ นอกจากนี้ยังเป็นตัวเลือกที่ดีเยี่ยมสําหรับการใช้งานที่เกี่ยวข้องกับการควบคุมระยะไกลที่สายควบคุมที่ยาวมีความอ่อนแอมากขึ้นต่อการรับกระแสไฟฟ้าที่เกิดจากฟ้าผ่าหรือเสียงรบก

5. ข้อดีในการดำเนินงานและประโยชน์ทางเศรษฐกิจ

ความน่าเชื่อถือของระบบที่เพิ่มขึ้นและลดเวลาหยุดใช้งาน

ข้อดีในการดำเนินงานโดยตรงที่สุดคือการเพิ่มขึ้นอย่างมากในความน่าเชื่อถือของระบบ ด้วยการยับยั้งแรงดันไฟฟ้าชั่วคราวอย่างเป็นทางการ DILM32-XSPV240 ปกป้องไม่เพียงแต่ตัวเอง แต่วงจรควบคุมทั้งหมด สิ่งนี้นําไปสู่การลดความผิดพลาดที่ไม่ได้อธิบายอย่างมาก การเผาไหม้ของขดลวดคอนตักเตอร์ และโมดูลเอาท์พุต PLC ที่เสียหาย ผลลัพธ์คือประสิทธิภาพรวมอุปกรณ์ที่สูงขึ้น (OEE) ผ่านการหยุดการผลิตที่ไม่ได้วางแผนลดลงซึ่งเป็นเมตริกเศรษฐกิจที่สําคัญสํ

ต้นทุนรวมในการเป็นเจ้าของและวิศวกรรมที่เรียบง่าย

การออกแบบแบบบูรณาการของเครื่องยับยั้งการเกิดกระแสไฟฟ้าช่วยให้ค่าใช้จ่ายรวมของการเป็นเจ้าของต่ำขึ้นในหลายวิธี มันเรียบง่ายขั้นตอนวิศวกรรมและการออกแบบโดยการกำจัดความจําเป็นในการระบุแหล่งและสายโมดูลการยับยั้งแยกต่างหาก นี้ประหยัดค่าใช้จ่ายส่วนประกอบ ค่าใช้จ่ายสินค้าคลัง และเวลาประกอบแผง จากมุมมองการบำรุงรักษาการมีหน่วยเดียวที่ประกอบก่อนช่วยลดความซับซ้อนในการแก้ไขปัญหาและสินค้าชิ้นส่วนอะไหล่เนื่องจากช่างเทคนิคต้องเพียง SKU หนึ่งแท อายุการใช้งานที่ยาวนานของตัวติดต่อที่ได้รับการคุ้มครองช่วยลดค่าใช้จ่ายในการเปลี่ยนในระยะยาว ทําให้มันเป็นการลงทุนที่สมบูรณ์ทางการเงินตลอดวงจ

คำถามที่ถามบ่อย (FAQ)

เครื่องป้องกันความเกินไฟฟ้าที่บูรณาการปกป้องจากชนิดของแรงดันไฟฟ้าอะไร?

เครื่องป้องกันความเกินไฟฟ้าที่รวมใน DILM32-XSPV240 ถูกออกแบบเป็นหลักเพื่อป้องกันสองประเภทหลัก ครั้งแรกและที่พบได้มากที่สุดคือการเปลี่ยนแบบ inductive ที่สร้างขึ้นโดยขดลวดของตัวติดต่อเมื่อมันถูกลดพลังงาน ที่สองรวมถึงการผลิตจากภายนอกจากแหล่งที่มาเช่นการสวิตช์เครือข่ายสารประโยชน์, การกระแทกฟ้าผ่าบนสายไฟฟ้าที่ไกลหรือการดําเนินการของภาระอุดมต์ขนาดใหญ่อื่น ๆ (เช่นมอเตอร์ขนาดใหญ่หรื เครื่องยับยึดระยะเวลาสั้นและแรงดันสูงเหล่านี้ไปยังระดับที่ปลอดภัยป้องกันการแตกต่างของฉนวนในขดลวดและอุปกรณ์ควบคุมที่เชื่อมต่อ

ตัวติดต่อนี้ที่มีเครื่องยับยั้งรวมสามารถใช้กับไดรฟ์ความถี่ตัวแปร (VFD) ได้หรือไม่?

ตัวติดต่อเช่น DILM32-XSPV240 มักจะใช้ในด้านเข้าของ VFD เพื่อให้วิธีการตัดการติดไดรฟ์จากแหล่งจ่ายไฟฟ้า ซึ่งมักจะต้องใช้โดยรหัสไฟฟ้า ในบทบาทนี้เครื่องป้องกันความเกินไฟของมันปกป้องขดลวดตัวติดต่อและวงจรควบคุมที่สั่งมัน อย่างไรก็ตามมันไม่ใช่แทนที่ตัวติดต่อเอาท์พุตที่เฉพาะในด้านโหลดของ VFD และมันไม่ได้ปกป้องจากเสียงไฟฟ้าทุกชนิดที่ VFD อาจสร้างหรืออ่อนแอต่อ เพื่อปกป้อง V

ความแตกต่างที่สำคัญระหว่างวงจร RC และ Varistor (MOV) ที่ใช้ในการยับยั้งคืออะไร?

ทั้งสองเป็นเทคโนโลยีการยับยั้งทั่วไป แต่มันทำงานแตกต่างกัน RC (ตัวต้านทาน-ตัวเก็บประจุ) snubber ยับยั้งช่วงเวลาผ่านการดูดซับพลังงานและช้าลงเวลาเพิ่มแรงดันไฟฟ้าซึ่งมีประสิทธิภาพมากสําหรับสายความถี่สูงที่รวดเร็วที่สร้ Varistor (MOV) หรือ Metal-Oxide Varistor เป็นอุปกรณ์ยึดแรงดัน มันมีความต้านทานสูงมากภายใต้แรงดันไฟฟ้าปกติ แต่กลายเป็นความต้านทานต่ำทันทีเมื่อแรงดันไฟฟ้าขอบเกินไป ดังนั้นจะหลีกเลี่ยงกระแสเกินไป เครื่องยับยั้งรวมในอุปกรณ์เช่น DILM32-XSPV240 อาจใช้เทคโนโลยีหนึ่งหรือการรวมกันเหล่านี้เพื่อให้การป้องกันที่ครอบคลุม

การออกแบบแบบบูรณาการให้ประโยชน์กับขั้นตอนการติดตั้งและการบำรุงรักษาอย่างไร?

การออกแบบแบบรวมมีประโยชน์ที่สําคัญสําหรับการติดตั้งและการบำรุงรักษา สําหรับการติดตั้งมันช่วยให้กระบวนการง่ายขึ้นโดยลดจํานวนส่วนประกอบที่ติดตั้งและลวด ผู้ติดตั้งจำเป็นต้องเชื่อมต่อสายไฟและสายควบคุมกับตัวติดต่อ โดยไม่ต้องมีสายเพิ่มเติมสําหรับเครื่องยับยั้ง นี่ช่วยประหยัดเวลาและลดความเป็นไปได้ของข้อผิดพลาดสายไฟ สําหรับการบำรุงรักษาจะปรับปรุงการแก้ไขปัญหาและการจัดการชิ้นส่วนอะไหล่ สภาพความผิดพลาดถูกติดตามไปยังหน่วยเดียวและการเปลี่ยนเป็นอุปกรณ์เดียวที่ประกอบก่อนซึ่งลดเวลาหยุดเครื่องในระหว่างการซ่อมแซมที่สําคัญ

มีการพิจารณาสายไฟหรือการติดตั้งที่เฉพาะสำหรับรุ่นนี้หรือไม่?

ในขณะที่การบูรณาการทำให้การเดินสายไฟง่ายขึ้น แต่ยังต้องปฏิบัติตามแนวทางที่ดีที่สุดสำหรับการติดตั้งตัวติดต่ นี้รวมถึงการใช้ตัวนำขนาดที่ถูกต้อง การรับประกันว่าการเชื่อมต่อขั้วต่อได้แน่นแรงกับแรงบิดที่กําหนดไว้ และการดําเนินการแยกที่เหมาะสมระหว่างสายไฟและ นอกจากนี้ยังเป็นสิ่งสําคัญที่จะให้แน่ใจว่าแรงดันไฟฟ้าของขดลวด (240V AC ในกรณีนี้) ตรงกับแรงดันควบคุมที่มีอยู่อย่างแม่ อุปกรณ์ควรติดตั้งอยู่ในห้องที่เหมาะสมที่ให้ระดับการป้องกันที่กําหนดไว้ (การจัดอันดับ IP) ต่อฝุ่นและความชื้นขึ้นอยู่กับสภาพแวดล้อมการทำ
