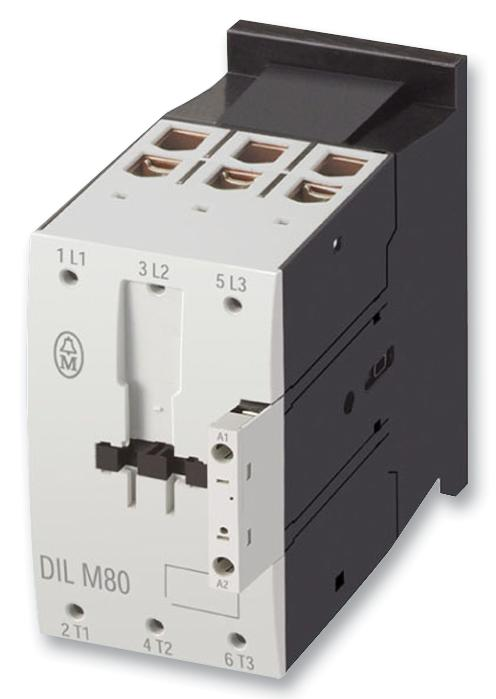

Eaton DILM80 80A 3 เสา AC Motor Starter พร้อมการป้องกันโหลดเกินไป

Eaton DILM80 เป็นส่วนประกอบหลักในระบบควบคุมมอเตอร์และระบบการกระจายพลังงานอุตสาหกรรม ซึ่งรวมถึงการออกแบบที่เน้นความน่าเชื่อถือความปลอดภัยและอายุการใช้งานที่ยาวนาน ในฐานะตัวติดต่อ AC 3 เสามันเป็นสวิตช์ที่ใช้ไฟฟ้าโดยพื้นฐานที่ออกแบบมาเพื่อสร้างหรือแตกวงจรไฟฟ้าไปยังโหลดโดยทั่วไปเป็นมอเตอร์ไฟฟ้า รุ่นเฉพาะนี้ถูกออกแบบมาสําหรับวงจรควบคุมที่มีแรงดันไฟฟ้า 230V 50Hz และ 240V 60Hz ทําให้มันเป็นการแก้ไขที่หลากหลายสำหรับการใช้งานอุตสาหกรรมและพาณิชย์ การทำงานเป็นองค์ประกอบสำคัญในชุดเริ่มต้นมอเตอร์ DILM80 ทํางานร่วมกับรีเลย์โหลดเกินไปเพื่อให้คําตอบครอบคลุมสําหรับการเริ่มต้นหยุดและปกป้องมอเตอร์ AC การก่อสร้างที่แข็งแกร่งช่วยให้มีประสิทธิภาพที่สม่ำเสมอในการเปลี่ยนภาระกระแสสูง ส่วนร่วมในการดําเนินงานความปลอดภัยและประสิทธิภาพการอัตโนมัติของเครื่องจักรในภาคต่างๆ ตั้

1. ภาพรวมของผลิตภัณฑ์และหลักการทํางาน

Eaton DILM80 เป็นสมาชิกของชุดคอนเทคเตอร์ DILM ที่มีชื่อเสียงที่ออกแบบมาสําหรับการควบคุมโดยตรงของมอเตอร์ AC สามเฟสและภาระพลังงานอื่น ๆ หลักการทํางานหลักของมันคือการกระตุ้นแม่เหล็กไฟฟ้า เมื่อแรงดันควบคุมถูกนำไปใช้กับขดลวดของตัวติดต่อ มันสร้างสนามแม่เหล็กที่ดึงในหลักที่เคลื่อนย้ายได้ ปิดกลของติดต่อพลังงานหลัก การกระทํานี้เสร็จสิ้นวงจรสามเฟส ทําให้กระแสไหลไปยังมอเตอร์ เมื่อลดพลังงานของขดลวดกลไกสปริงกลับหลักที่เคลื่อนย้ายได้ไปยังตำแหน่งเดิม บังคับให้ติดต่อหลักเปิดและขัดขวางจ่ายไฟได้อย่างปลอดภัย ฟังก์ชันพื้นฐานของการสร้างและแยกนี้เป็นพื้นฐานของการทำงานเริ่มต้นและหยุดทั้งหมดสําหรับมอเตอร์

ในบริบทของเครื่องเริ่มต้นมอเตอร์ ตัวติดต่อ DILM80 เป็นส่วนประกอบการสลับ มันมักจะจับคู่กับรีเลย์ความร้อนเกินไปซึ่งให้การป้องกันที่จําเป็นต่อความเสียหายของมอเตอร์จากการดึงกระแสเกินไปที่เกินไปจากการโหลดเกินไปหรือความล้ การประกอบทั้งหมดถูกออกแบบมาเพื่อการติดตั้งง่ายบนราง DIN มาตรฐาน เพื่อให้การติดตั้งและการบำรุงรักษาง่ายขึ้น DILM80 มีลักษณะด้วยขนาดที่กะทัดรัดซึ่งช่วยประหยัดพื้นที่ในแผงควบคุมและความสามารถในการจัดการกับกระแสเข้าสูงที่เกี่ยวข้องกับการเริ่มต้นมอเตอร์รับประกันการทํางานที่น่าเชื่

2. ข้อมูลจำเพาะทางเทคนิคและข้อมูลประสิทธิภาพ

DILM80 ถูกกําหนดโดยชุดพารามิเตอร์ทางเทคนิคที่ครอบคลุมที่กําหนดช่วงการใช้งานของมัน มันได้รับการจัดอันดับสําหรับกระแสการทำงานที่กำหนดโดยทั่วไปถึง 80A ที่หมวดหมู่การใช้งาน AC-3 ซึ่งครอบคลุมการเริ่มต้นและหยุดมอเตอร์กรงกรอง แรงดันไฟฟ้าที่กำหนดคือ 690V AC ทําให้เหมาะสำหรับระบบพลังงานอุตสาหกรรมสามเฟสทั่วไป แรงดันควบคุมขดลวดตามที่ระบุไว้สำหรับรุ่นนี้ถูกออกแบบมาสําหรับ 230V 50Hz และ 240V 60Hz ที่ช่วยให้สามารถควบคุมได้โดยตรงโดยหม้อแปลงควบคุมมาตรฐานหรือเอาท์พุต PLC ในหลายภูมิ

ความทนทานทางไฟฟ้าเป็นเมตริกประสิทธิภาพที่สําคัญ ด้วย DILM80 ที่ได้รับการจัดอันดับสําหรับจํานวนมากของวงจรการทำงาน มักจะเป็นล้านล้าน ภายใต้สภาพ ความทนทานทางกลของมันสูงขึ้นอีกมากขึ้น แสดงให้เห็นว่าความแข็งแรงของการออกแบบของมัน ตัวติดต่อมีการออกแบบที่กะทัดรัดที่สอดคล้องกับมาตรฐานระหว่างประเทศสําหรับขนาด ทําให้การเปลี่ยนง่ายและสามารถใช้งานร่วมกันได้ มันยังมีความสามารถในการทนต่อกระแสวงจรสั้นสูง ทําให้มันยังคงเป็นอยู่ในกรณีที่เกิดความผิดพลาดลงจนกว่าเครื่องตัดวงจรป้องกันจะทำงาน ผลิตภัณฑ์มีการรับรองระดับโลกเช่น UL, CSA และ CE ยืนยันการปฏิบัติตามมาตรฐานความปลอดภัยและประสิทธิภาพระหว่างประเทศ

3. คุณสมบัติการออกแบบและรายละเอียดการก่อสร้าง

การก่อสร้างที่แข็งแกร่งและระบบการดับโค้ง

Eaton DILM80 ถูกสร้างขึ้นเพื่ออายุยาวนานและความน่าเชื่อถือในสภาพแวดล้อมที่ต้องการ ที่อยู่อาศัยถูกสร้างจากวัสดุเทอร์โมพลาสติกที่ดับด้วยตนเองคุณภาพสูง ที่ให้ความแข็งแรงทางกลและความต้านทานต่อการติดตามที่ยอดเยี่ยม การติดต่อหลักโดยทั่วไปจะทำจากเงิน-แคดเมียมออกไซด์ หรือวัสดุที่ทันสมัยที่คล้ายกัน ที่ให้ความต้านทานที่ดีเยี่ยมต่อการเชื่อมและการกัดกร่อนจาก คุณสมบัติสําคัญของตัวติดต่อ AC 3 ขั้วใด ๆ คือช่องโค้งของมันและ DILM80 มีระบบการดับโค้ง deion ที่มีประสิทธิภาพ ระบบนี้ใช้แผ่นโลหะเพื่อแยก, เย็น, และดับโค้งไฟฟ้าที่เกิดขึ้นเมื่อติดต่อเปิดภายใต้ภาระ, รับประกันการหยุดยั้งกระแสอย่างรวดเร็วและปกป้องติดต่อจาก

Modularity และความยืดหยุ่นในการติดต่อเสริม

ข้อดีในการออกแบบที่สําคัญของ DILM80 คือความมีโมดูลของมัน สามารถติดตั้งได้ง่ายกับบล็อกติดต่อเสริมที่หลากหลาย บล็อกเหล่านี้มีให้บริการในรูปแบบที่เปิดและปิดปกติ ให้บริการติดต่อเพิ่มเติมที่เชื่อมต่อกับการทํางานของตัวติดต่อหลัก การติดต่อเสริมเหล่านี้เป็นสิ่งจำเป็นสำหรับการสร้างวงจรที่เชื่อมต่อกัน การส่งสัญญาณสถานะของตัวติดต่อกับตัวควบคุมโลจิกที่สามารถเขียนโปรแกรมได้ (PLC) หรือการควบคุมไฟตัวบ่งชี้ดังนั้นเพิ่มการท

การออกแบบเทอร์มินัลและความสามารถในการบริการ

ตัวติดต่อได้รับการออกแบบด้วยขั้วต่อชนิดแคลมป์ที่ใช้งานง่ายที่ช่วยให้การเชื่อมต่อสายไฟปลอดภัยและเชื่อถือได้ เทอร์มินัลเหล่านี้มักถูกออกแบบเพื่อรับขนาดลวดที่หลากหลายและสามารถเข้าถึงได้ง่ายด้วยเครื่องมือมาตรฐานลดเวลาการติดตั้ง รุ่นบางอย่างอาจมีฝาครอบโปร่งใสที่ช่วยให้สามารถตรวจสอบภาพของติดต่อหลักโดยไม่ต้องถอดหน่วยซึ่งเป็นคุณสมบัติที่มีคุณค่าสําหรับการบำรุงรักษาและการแก

4. พื้นที่การใช้งานหลักและโซลูชั่นอุตสาหกรรม

ตัวติดต่อ AC 3 เสา Eaton DILM80 ได้รับการใช้งานอย่างกว้างขวางเป็นส่วนประกอบสำคัญในศูนย์ควบคุมมอเตอร์ (MCC) สําหรับการควบคุมปั๊ม, พัดลม, คอมเพรสเซอร์ และสายพานลำเลี ความน่าเชื่อถือของมันเป็นสิ่งสําคัญสําหรับสายการผลิตอัตโนมัติ ที่เวลาหยุดทำงานที่ไม่ได้กำหนดไว้อาจนําไปส ในภาคอาคารพาณิชย์มันเป็นม้าทํางานภายในระบบ HVAC การควบคุมคอมเพรสเซอร์และพัดลมในเครื่องทำความเย็นหน่วยจัดการอากาศและหอความเย็น ส่วนร่วมในการควบคุมสภาพอากาศที่

นอกจากการเริ่มต้นมอเตอร์ DILM80 ยังใช้ในการใช้งานกระจายพลังงาน เช่นการสวิตช์ตัวเก็บประจุสําหรับการแก้ไขปัจจัยพลังงานและสวิตช์การถ่ายโอนอัตโนมัต การออกแบบที่แข็งแกร่งทำให้เหมาะสำหรับการใช้งานหนัก เช่น การควบคุมเครน บันไดเลื่อนและเครื่องจักรอุตสาหกรรมที่เริ่มต้นและหยุดบ่อยเป็นเรื่องทั่วไป การตั้งค่าเครื่องเริ่มต้นมอเตอร์รวม DILM80 กับรีเลย์โหลดเกินไปให้บริการที่สมบูรณ์และกะทัดรัดสําหรับ OEM (ผู้ผลิตอุปกรณ์เดิม) เครื่องจักรก่อสร้างสําหรับอุตสาหกรรมบรรจุภ

5. ข้อดีในการดำเนินงานและประโยชน์ทางเศรษฐกิจ

ความน่าเชื่อถือของระบบที่เพิ่มขึ้นและลดเวลาหยุดใช้งาน

ข้อดีหลักในการดำเนินงานของ Eaton DILM80 คือความน่าเชื่อถือที่พิสูจน์แล้ว วัสดุที่มีคุณภาพสูงและวิศวกรรมความแม่นยำส่งผลให้เกิดคอนตักเตอร์ที่สามารถทนต่อการดำเนินงานได้หลายล้านครั้ง ลดความเสี่ยงของความล้มเหลว นี่แปลโดยตรงไปสู่การเพิ่มเวลาใช้งานของเครื่องจักร และลดค่าใช้จ่ายในการบำรุงรักษา การทําเครื่องหมายที่ชัดเจนของเทอร์มินัลและความสะดวกในการเพิ่มติดต่อเสริมยังลดเวลาที่จําเป็นสําหรับการติดตั้งและการปรับเปลี่ยน นําไปสู่ค่าใช้

การปฏิบัติตามประสิทธิภาพพลังงานและความปลอดภัย

ตัวติดต่อที่ทันสมัย เช่น DILM80 ถูกออกแบบด้วยประสิทธิภาพพลังงาน วงจรขดลวดถูกเพิ่มประสิทธิภาพสําหรับการใช้พลังงานต่ำ ลดต้นทุนการดำเนินงานของระบบควบคุม นอกจากนี้ กลไกการติดต่อที่ขับเคลื่อนด้วยบวกและการดับโค้งที่น่าเชื่อถือช่วยเพิ่มความปลอดภัยในการดำเนินงาน โดยการรับประกันสถานะการติดต่อท การปฏิบัติตามมาตรฐานนานาชาติรับประกันว่าส่วนประกอบตรงกับความต้องการด้านความปลอดภัยที่เข้มงวดซึ่งเป็นสิ่งจำเป็นสำหรับการปกป้องท

คำถามที่ถามบ่อย (FAQ)

ความแตกต่างที่สำคัญระหว่างตัวติดต่อและตัวเริ่มต้นมอเตอร์คืออะไร?

ตัวติดต่อ AC 3 เสาเช่น Eaton DILM80 เป็นสวิตช์แม่เหล็กไฟฟ้าที่ออกแบบมาเพื่อจัดการกับภาระกระแสสูงและฟังก์ชั่นเดียวของมันคือการเปิดและปิดวงจรไฟฟ้า เครื่องเริ่มต้นมอเตอร์เป็นหน่วยการทำงานที่สมบูรณ์มากขึ้น ซึ่งรวมถึงตัวติดต่อเป็นองค์ประกอบการสลับหลักของมัน รวมถึงการเพิ่มที่สําคัญของ รีเลย์โหลดเกินไปให้การป้องกันที่เฉพาะสําหรับมอเตอร์จากความร้อนเกินไปเนื่องจากกระแสเกินไปจากการโหลดเกินไปหรือการสูญเสียเฟซึ่งตัวติดต่อเดียว

DILM80 สามารถใช้สำหรับระบบไฟฟ้า 50Hz และ 60Hz ได้หรือไม่?

ใช่รุ่น DILM80 ที่ระบุไว้พร้อมขดลวดที่ได้รับการจัดอันดับสำหรับ 230V 50Hz / 240V 60Hz ถูกออกแบบมาเพื่อความเข้ากันได้กับทั้งสองความถี่พลังงานทั่วไป การจัดอันดับสองคู่นี้ให้ความยืดหยุ่นอย่างมากสําหรับอุปกรณ์ที่อาจใช้ในภูมิภาคภูมิศาสตร์ที่แตกต่างกันหรือในสถานที่ที่มีแหล่ อย่างไรก็ตาม มันเป็นสิ่งสำคัญเสมอที่จะตรวจสอบการทำเครื่องหมายแรงดันไฟฟ้าของขดลวดเฉพาะบนตัวติดต่อเพื่อให้แน่ใจว่ามันเข้ากับแรงด

ความสำคัญของหมวดหมู่การใช้งาน AC-3 คืออะไร?

หมวดหมู่การใช้ AC-3 เป็นการจัดประเภทมาตรฐานที่กําหนดโดยมาตรฐาน IEC มันกำหนดหน้าที่ของอุปกรณ์สวิตช์สําหรับ"การเริ่มต้นมอเตอร์กรงกรองและปิดในขณะที่ทำงาน"โดยหลักแล้วมันหมายความว่า ตัวติดต่อได้รับการจัดอันดับเพื่อต้านทานกระแสที่สูง (โดยปกติแล้ว 6-10 เท่ากระแสที่มีโหลดเต็ม) ที่เกิดขึ้นเมื่อม นี่คือการจัดอันดับที่พบมากที่สุดสําหรับการใช้งานเริ่มต้นมอเตอร์ทั่วไป

ฉันจะเลือกรีเลย์โหลดเกินไปที่ถูกต้องเพื่อจับคู่กับตัวติดต่อ DILM80 ได้อย่างไร?

รีเลย์โหลดเกินไปต้องเลือกตามกระแสโหลดเต็ม (FLC) ของมอเตอร์ที่มีวัตถุประสงค์เพื่อปกป้อง Eaton ให้บริการรีเลย์โหลดเกินไปที่ตรงกันที่ออกแบบมาโดยเฉพาะเพื่อติดตั้งโดยตรงกับตัวติดต่อชุด DILM การเลือกเกี่ยวข้องกับการเลือกรีเลย์ที่ช่วงการปรับปรุงปัจจุบันรวมถึง FLC ของมอเตอร์ การประสานงานที่เหมาะสมระหว่างความสามารถในการแตกของตัวติดต่อและลักษณะการกระตุ้นของรีเลย์ช่วยให้การป้องกันมอเตอร์อย่างสมบูรณ์และปลอดภัย

การบำรุงรักษาที่ต้องการสําหรับตัวติดต่อเช่น DILM80 คืออะไร?

การบำรุงรักษาโดยทั่วไปน้อยที่สุด แต่สําคัญสําหรับความน่าเชื่อถือระยะยาว มันเกี่ยวข้องกับการตรวจสอบภาพเป็นประจําเพื่อสัญญาณของความเสียหายทางกายภาพหรือความร้อนเกินไป (การเปลี่ยนสี) ตัวติดต่อควรลดพลังงานและตัวติดต่อสามารถตรวจสอบสำหรับการกัดกร่อนหรือการเชื่อมมากเกินไป บางรุ่นมีฝาครอบโปร่งใสสำหรับวัตถุประสงค์นี้ การรักษาหน่วยให้สะอาดและปราศจากฝุ่นและความชื้นเกินไปยังเป็นสิ่งสำคัญ ขอแนะนำให้ปฏิบัติตามตารางการบำรุงรักษาที่ระบุไว้ในเอกสารอย่างเป็นทางการของ Eaton
