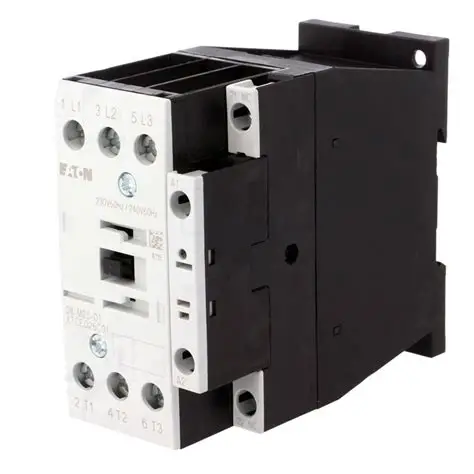

Eaton DILM25-01 เป็นส่วนประกอบหลักในระบบไฟฟ้าอุตสาหกรรมที่ออกแบบมาอย่างแม่นยำเป็นตัวติดต่อ 3 เสาสำหรับการเปลี่ยนและควบคุมมอเตอร์ไฟฟ้าที่น่าเชื่อถือ ในฐานะตัวติดต่อควบคุมมอเตอร์ที่สำคัญมันถูกออกแบบมาเพื่อจัดการกับเงื่อนไขที่ต้องการของการทำงานที่บ่อยๆ และการแตกกระแสที่เข้าไปและบริการหนักอย่างต่อเนื่อง อุปกรณ์ที่กะทัดรัดและมีประสิทธิภาพนี้เป็นสวิตช์ที่ใช้งานจากระยะไกล ทําให้สามารถเริ่มต้นหยุดและป้องกันมอเตอร์ AC สามเฟสได้อย่างปลอดภัย ซึ่งเป็นม้าทํางานของระบบอัตโนมั การก่อสร้างที่แข็งแกร่ง การปฏิบัติตามมาตรฐานระหว่างประเทศ และความสามารถในการบูรณาการที่ยืดหยุ่น ทําให้มันเป็นตัวเลือกที่ดีที่สุดสําหรับวิศวกรและผู้สร้างแผงท
1. ภาพรวมของผลิตภัณฑ์และหลักการทํางาน
Eaton DILM25-01 เป็นสมาชิกของชุดคอนเทคเตอร์ DILM ที่มีชื่อเสียงที่ออกแบบมาสําหรับการควบคุมภาระ AC สามเฟส ในหลักของมัน ตัวควบคุมมอเตอร์คือสวิตช์ที่ใช้ไฟฟ้า DILM25-01 ทํางานโดยใช้สัญญาณควบคุมพลังงานต่ำโดยทั่วไปจาก PLC รีเลยที่สามารถเขียนโปรแกรมได้หรือสถานีกดปุ่มง่ายๆ เพื่อให้ม้วนไฟฟ้าแม่เหล็กมีพลังงาน เมื่อขดลวดนี้ได้รับพลังงาน มันสร้างสนามแม่เหล็กที่ดึงอุปกรณ์ที่เคลื่อนย้ายได้ ดังนั้นจะปิดการติดต่อพลังงานหลายชุด ในกรณีของตัวติดต่อ 3 เสานี้ สามตัวติดต่อพลังงานหลักปิดพร้อมกันเพื่อเชื่อมต่อสามเฟสของแหล่งจ่ายไฟ AC กับมอเตอร์ ติดต่อเสริมซึ่งเชื่อมต่อทางกลแต่แยกจากไฟฟ้ายังเปลี่ยนสถานะเพื่อให้ข้อเสนอสําหรับวงจรควบคุมสัญญาณว่า ตัวติดต่อได้รับพลังงานหรือไม่ การลดพลังงานของขดลวดทําให้สปริงกลับติดต่อไปยังสถานะที่เปิดปกติของพวกเขา โดยขัดขวางพลังงานไปยังมอเตอร์อย่างปลอดภัย
2. ข้อมูลจำเพาะทางเทคนิคและข้อมูลประสิทธิภาพ
DILM25-01 มีลักษณะโดยชุดการจัดอันดับไฟฟ้าและกลที่แม่นยำที่กําหนดขอบเขตการใช้งานของมัน มันได้รับการจัดอันดับสําหรับกระแสการทำงานที่กำหนด 25 แอมเปอร์ที่ 400V AC ทําให้เหมาะสำหรับการควบคุมมอเตอร์ที่มีกำลังไฟสูงสุด 11 กิโลวัตต์ที่ 400V ตัวติดต่อ 3 เสาถูกออกแบบมาสําหรับแรงดันไฟฟ้าที่หลากหลายพร้อมวงจรไฟฟ้าหลักที่สามารถจัดการได้ถึง 690V AC ขดลวดควบคุมมีให้บริการในความหลากหลายของแรงดันไฟฟ้า AC และ DC มาตรฐานเช่น 24V, 110V, 230V และ 400V ให้ความยืดหย ความทนทานทางไฟฟ้าของมันได้รับการจัดอันดับสําหรับการทํางานทางกลเป็นล้านล้าน โดยมีจํานวนมากของวงจรทําและแตกภายใต้ภาระเต็มที่แสดงความน่าเชื่อถือสําห อุปกรณ์นี้ยังมีความสามารถในการแตกสูงช่วยให้สามารถขัดขวางกระแสโหลดเกินไปได้อย่างปลอดภัยและถูกออกแบบมาสําหรับการใช้พลังงานที่น้อยที่สุดในสถานะที่มีพลังงาน ส่วนร
3. คุณสมบัติการออกแบบและรายละเอียดการก่อสร้าง
การออกแบบติดตั้งและความปลอดภัยที่แข็งแกร่ง
Eaton DILM25-01 ตั้งอยู่ในกล่องพลาสติกที่ดับด้วยตนเองซึ่งให้การป้องกันระดับสูงต่อการสัมผัสโดยไม่ตั้งใจกับชิ้นส่วนสดโดยปกติจะตอบสนองมาตรฐานความปลอดภัยของนิ้ว IP นี่เป็นคุณสมบัติความปลอดภัยที่สําคัญสําหรับตัวควบคุมมอเตอร์ใด ๆ ที่ติดตั้งในแผงควบคุมอุตสาหกรรม เทอร์มินัลถูกออกแบบมาเพื่อการเชื่อมต่อที่ปลอดภัยและน่าเชื่อถือ มักจะรองรับทั้งปลายไฟแบบกรงและแบบสกรูเพื่อให้เหมาะสมกับความต้องการและการติดตั้งที่แตกต การก่อสร้างโดยรวมมีความแข็งแกร่ง สามารถทนต่อความเครียดกลของสภาพแวดล้อมอุตสาหกรรม รวมถึงการสั่นสะเทือน
ระบบติดต่อและวงจรแม่เหล็ก
หัวใจของตัวติดต่อ 3 ขั้วนี้คือการติดต่อโลหะผสมเงิน-แคดเมียมออกไซด์ (AgCdO) หรือเทียบเท่า วัสดุเหล่านี้มีความต้านทานที่ดีเยี่ยมต่อการเชื่อมและการกัดกร่อน รับประกันอายุการใช้งานไฟฟ้าที่ยาวนาน ระบบแม่เหล็กประกอบด้วยขดลวดแกนและอาร์เมชั่น ได้รับการปรับปรุงสำหรับการดําเนินงานเสียงต่ำและการใช้พลังงานต่ำ หลายรุ่นมีวงจรการยับชั่วคราวในตัวซึ่งปกป้องอิเล็กทรอนิกส์ควบคุมจากแรงดันไฟฟ้าที่เกิดจากสนามแม่เหล็กที่ลุมลงเมื่อม้วนลดพลังงาน นอกจากนี้ตัวติดต่อถูกออกแบบมาเพื่อการติดตั้งง่ายบนราง DIN มาตรฐาน (TS35) และบางรุ่นมีอินเตอร์ล็อกทางกลเป็นตัวเลือกเพื่อป้องกันการให้พลังงานพร้อมกันของตัวติดต่อสองตัวใน
4. พื้นที่การใช้งานหลักและโซลูชั่นอุตสาหกรรม
บทบาทหลักของ Eaton DILM25-01 คือเป็นตัวควบคุมมอเตอร์สําหรับมอเตอร์ไม่สมัครสามเฟส มันถูกใช้ทุกที่ในการรวมกันเครื่องเริ่มต้นมอเตอร์มักจะจับคู่กับรีเลยความร้อนเกินไปหรือเบรกเกอร์วงจรเพื่อสร้างโซลูชั่นเครื่องเริ่มต้นมอเตอร์ที่สมบูรณ์ที่ให ประกอบเหล่านี้เป็นพื้นฐานในอุตสาหกรรมเช่นการผลิต ที่พวกเขาควบคุมสายพานลำเลียง ปั๊ม พัดลม และเครื่องมือเครื่องจักร
นอกเหนือจากการเริ่มต้นมอเตอร์โดยตรง ตัวติดต่อ 3 เสานี้ถูกใช้อย่างแพร่หลายในระบบอัตโนมัติเพื่อควบคุมภาระสามเฟสอื่น ๆ เช่นองค์ประกอบความร้อน, ธนาคารหม้อแปลงและ ความน่าเชื่อถือของมันทำให้เป็นส่วนประกอบสำคัญในระบบการจัดการอาคารสําหรับการดําเนินการหน่วยจัดการอากาศ, ปั๊มน้ํา, และหอความเย ความหลากหลายของอุปกรณ์ยังขยายไปยังการใช้งานพิเศษ เช่น การควบคุมคอมเพรสเซอร์ ระบบเครนและยก และเป็นองค์ประกอบการควบคุมพลังงานในวงจรควบคุมที่ซับซ้อนที่จัดการโดย PLC
5. ข้อดีในการดำเนินงานและประโยชน์ทางเศรษฐกิจ
เพิ่มความปลอดภัยและความน่าเชื่อถือของระบบ
DILM25-01 ช่วยเพิ่มความปลอดภัยในการดําเนินงานอย่างมากโดยอนุญาตให้วงจรควบคุมแรงดันต่ำสามารถสลับวงจรมอเตอร์พลังงานสูงได้จากระยะไกล นี่จะลดความจําเป็นต้องให้ผู้ประกอบการมีปฏิสัมพันธ์ด้วยมือกับอุปกรณ์แรงดันสูง การออกแบบที่แข็งแกร่งช่วยให้มีประสิทธิภาพที่สม่ำเสมอตลอดหลายล้านรอบ ลดความเสี่ยงของความล้มเหลวที่ไม่คาดหวังและเวลาหยุดการผลิตที่เกี่ยวข้อง การทําเครื่องหมายที่ชัดเจนของเทอร์มินัลและการเข้ารหัสสีมาตรฐานของติดต่อช่วยลดความผิดพลาดสายไฟในระหว่างการติดตั้งและการบำรุงรักษา
ประสิทธิภาพต้นทุนและการบำรุงรักษาที่เรียบง่าย
ในฐานะที่เป็นส่วนประกอบที่ได้รับการยอมรับและมีอยู่อย่างแพร่หลายทั่วโลก Eaton DILM25-01 ให้ค่าใช้จ่ายรวมในการเป็นเจ้าของที่น่าสนใจ อายุการใช้งานที่ยาวนานของมันช่วยลดความถี่ในการเปลี่ยนและค่าใช้จ่ายในการเก็บสินค้า การออกแบบแบบโมดูลและการติดตั้ง DIN-rail ทําให้การติดตั้งและการวางแผงช่วยประหยัดเวลาและแรงงานที่มีค่าในระหว่างขั้นตอนการสร้าง หากต้องการบำรุงรักษาตัวติดต่อสามารถเปลี่ยนได้อย่างง่ายดายโดยไม่รบกวนวงจรควบคุมทั้งหมดขอบคุณปัจจัยรูปแบบมาตรฐานและระบบการเชื่อมต่อของมันจะลดเวลาหยุดเครื่อง
6. การบูรณาการและมาตรฐานการปฏิบัติตาม
Eaton DILM25-01 ถูกออกแบบเพื่อการปฏิบัติตามทั่วโลกโดยมีการรับรองจากหน่วยงานมาตรฐานระหว่างประเทศที่สำคัญ เช่น UL, CSA, CE และ CCC มันสอดคล้องกับมาตรฐาน IEC และ EN ที่เกี่ยวข้อง รวมถึง IEC 60947-4-1 ซึ่งควบคุมตัวติดต่อแรงดันต่ำและเครื่องเริ่มต้นมอเตอร์ นี่จะรับประกันว่าการทํางาน ความปลอดภัย และความน่าเชื่อถือของมันได้รับการตรวจสอบและสอดคล้องกันในตลาดที่แตกต่างกัน การออกแบบของตัวติดต่อได้ยังช่วยให้การบูรณาการอย่างราบรื่นกับส่วนประกอบอื่น ๆ ในพอร์ตโฟลิโอของ Eaton เช่น รีเลย์โหลดเกินไปและเบรกเกอร์วงจร ที่ช่วยให้สร้างระบบควบคุมและป้องก
คำถามที่ถามบ่อย (FAQ)
ความแตกต่างที่สำคัญระหว่างตัวติดต่อและรีเลย์คืออะไร?
ในขณะที่ทั้งสองเป็นสวิตช์ที่ใช้งานด้วยแม่เหล็กไฟฟ้า ตัวควบคุมมอเตอร์เช่น DILM25-01 ถูกออกแบบโดยเฉพาะเพื่อจัดการกับภาระกระแสสูงโดยทั่วไปจาก 9A ถึงกว่า 1000A และใช้ในการควบคุมวงจรไฟฟ้าเ รีเลย์วัตถุประสงค์ทั่วไปถูกออกแบบมาสําหรับกระแสที่ต่ำกว่ามักจะถึง 10-16A และใช้เป็นหลักในการควบคุมและวงจรสัญญาณ ตัวติดต่อเช่น DILM25-01 มีการสร้างที่แข็งแกร่งด้วยร่องโค้งเพื่อดับโค้งที่มีประสิทธิภาพที่เกิดขึ้นเมื่อขัดขวางกระแสมอเตอร์ ซึ่งเป็นคุณสมบัติที่ไม่
DILM25-01 สามารถใช้สำหรับการควบคุมมอเตอร์ AC และ DC ได้หรือไม่?
Eaton DILM25-01 ถูกออกแบบเป็นหลักเป็นตัวติดต่อ 3 เสาสําหรับการสลับพลังงาน AC สามเฟส และถูกปรับปรุงสำหรับวัตถุประสงค์นี้ ในขณะที่ขดลวดของมันสามารถระบุได้สําหรับแรงดันควบคุม AC หรือ DC แต่ติดต่อพลังงานหลักของมันจะได้รับการจัดอันดับสําหรับภาระ โดยทั่วไปไม่แนะนำใช้ตัวติดต่อ AC มาตรฐานสําหรับภาระมอเตอร์ DC มอเตอร์ DC เป็นความท้าทายที่แตกต่างกันสำหรับการหยุดหยุดโค้งเนื่องจากการไม่มีการข้ามศูนย์กระแสธรรมชาติซึ่งอาจนําไปสู่การกัดกร่อนและการล้มเ สําหรับการควบคุมมอเตอร์ DC ควรเลือกตัวติดต่อสำหรับการทํางาน DC
ฉันจะเลือกแรงดันไฟฟ้าของขดลวดที่ถูกต้องสำหรับการใช้งานของฉันได้อย่างไร?
แรงดันไฟฟ้าของขดลวดเป็นพารามิเตอร์การเลือกที่สําคัญ และต้องตรงกับแรงดันวงจรควบคุมที่มีอยู่ในระบบของคุณ DILM25-01 มีให้เลือกกับขดลวดสำหรับแรงดันไฟฟ้ามาตรฐานที่หลากหลายรวมถึง 24V AC / DC, 110V AC, 230V AC และ 400V AC. คุณต้องระบุแรงดันไฟฟ้าของแหล่งพลังงานควบคุมของคุณก่อนซึ่งมักจะเป็นแบบแยกแยกแปลงแรงดันต การเลือกแรงดันไฟฟ้าของขดลวดที่ถูกต้องช่วยให้มั่นใจว่าการจับและจับตัวติดต่อที่น่าเชื่อถือได้โดยไม่ต้องร้อนเกินไปหรือ
วัตถุประสงค์ของติดต่อเสริมบนตัวติดต่อนี้คืออะไร?
การติดต่อเสริมบนตัวติดต่อควบคุมมอเตอร์เช่น DILM25-01 มีการเชื่อมต่อกับการเคลื่อนไหวของการติดต่อหลัก แต่เป็นการติดต่อที่แยกต่างหาก หน้าที่หลักของพวกเขาคือการให้สัญญาณกับวงจรควบคุมเกี่ยวกับสถานะของตัวติดต่อ ตัวอย่างเช่น การติดต่อเสริมที่เปิดโดยปกติ (NO) สามารถใช้ในวงจรปิดผนึกเพื่อรักษาวงจรขดลวดหลังจากปุ่มเริ่มต้นถูกปล่อย ในขณะที่การติดต่อที่ปิดโดยปกติ (NC) สามารถใช้ในการล็อคกับตัวติดต่ออื่นห
การบำรุงรักษาที่จําเป็นสําหรับตัวติดต่อเช่น DILM25-01 คืออะไร?
ตัวติดต่อ Eaton ถูกออกแบบมาเพื่อการบำรุงรักษาที่น้อยที่สุด ภารกิจหลักก็เกี่ยวข้องกับการตรวจสอบภาพเป็นประจําหรับสัญญาณของความเสียหายทางกายภาพหรือความร้อนเกินไป (การเปลี่ยนสี) และการตรวจสอบการเชื่อมต่อขั้ว นอกจากนี้ยังแนะนําให้ตรวจสอบการทํางานของตัวติดต่อเป็นประจํา เพื่อให้แน่ใจว่ามันจะถูกจับและลดลงอย่างคมชัด ติดต่อตนเองไม่ได้ถูกออกแบบมาสําหรับการทำความสะอาดหรือการยื่น ถ้าสงสัยถึงการกัดกร่อนการติดต่อหรือการเชื่อมอย่างมากบล็อกติดต่อควรเปลี่ยนเพื่อให้แน่ใจว่าความปลอดภัยและความน่าเชื่อถือ การรักษาอุปกรณ์ให้สะอาดและปราศจากฝุ่นและความชื้นเกินไปยังมีส่วนร่วมในการใช้งานยาวนาน
