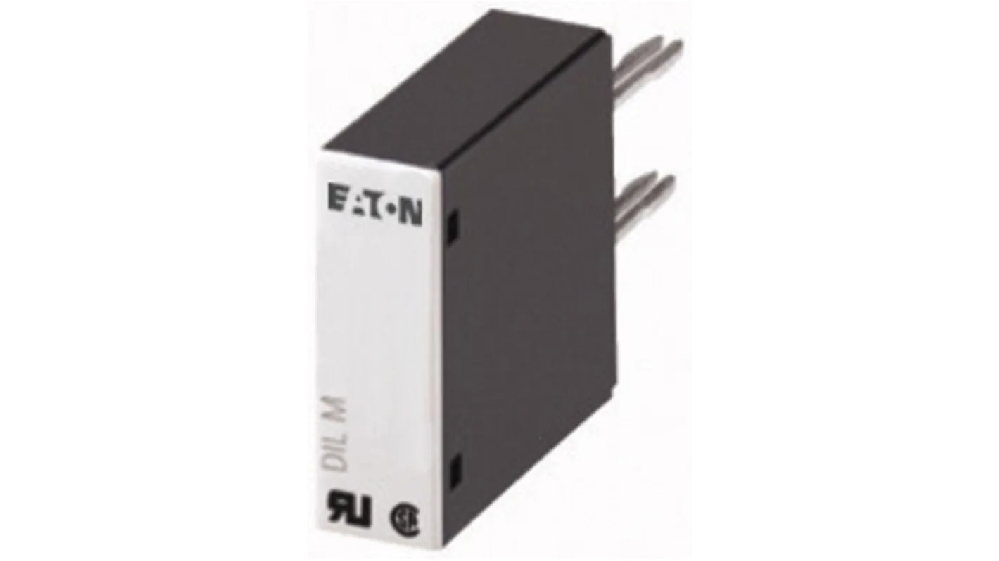

ตัวติดต่อ Eaton DILM12-XSPV240 ตัวป้องกันไฟกระชาก Varistor Suppressor

Eaton DILM12-XSPV240 เป็นการบูรณาการที่สําคัญของเทคโนโลยีตัวติดต่อที่แข็งแกร่งและฟังก์ชันป้องกันไฟฟ้าที่ซับซ้อน ที่ออกแบบมาโดยเฉพาะเพื่อปกป้องวงจรควบคุมที่ อุปกรณ์ที่นวัตกรรมใหม่นี้รวมตัวติดต่อ DILM12 กับเครื่องดับ varistor ในตัว สร้างโซลูชั่นที่ครอบคลุมสําหรับการใช้งานที่เสียงรบกวนไฟฟ้าและแรงดันไฟฟ้าเป็นภั โดยการรวม Varistor ออกไซด์โลหะอย่างราบรื่นเข้าไปในวงจรขดลวดของตัวติดต่อ หน่วยนี้จะยึดแรงดันไฟฟ้าเกินชั่วคราวอย่างเป็นทางการ ดังนั้นจะปกป้องขดลวดตัวติดต่อจากการสลายของฉนวนและความ การออกแบบแบบสองวัตถุประสงค์นี้ไม่เพียง แต่เพิ่มอายุการใช้งานของตัวติดต่อตัวเอง แต่ยังมีส่วนร่วมในการมั่นคงและความคุ้มกันเสียงรบกวนโดยรวมของระบบควบคุมทั้งหมด ทําให้มันเป็นส่วนประกอบที่

1. ภาพรวมของผลิตภัณฑ์และหลักการดําเนินงาน

Eaton DILM12-XSPV240 เป็นรุ่นเฉพาะของซีรีส์ตัวติดต่อ DILM ที่ได้รับการพิสูจน์แล้วเพิ่มขึ้นด้วยโมดูลการยับแรงดันไฟฟ้าที่รวม ในหลักของมันอุปกรณ์ทํางานเป็นตัวติดต่อไฟฟ้ากลมาตรฐาน โดยใช้ขดลวดแม่เหล็กไฟฟ้าเพื่อเปิดและปิดตัวติดต่อไฟฟ้าเพื่อควบคุมภาระไฟฟ้า คุณสมบัติที่กําหนดของรุ่นนี้คือ เครื่องยับยั้ง varistor แบบบูรณาการ ตัวต้านทานที่ขึ้นอยู่กับแรงดันไฟฟ้า ที่ปกป้องขดลวดการทำงานของตัวติ ภายใต้เงื่อนไขแรงดันไฟฟ้าปกติ varistor แสดงความต้านทานสูงมากทํางานอย่างมีประสิทธิภาพเป็นวงจรเปิดและยังคงเป็นปาซิวภายในระบบ อย่างไรก็ตาม เมื่อการสูงขึ้นแรงดันหรือการสูงขึ้นชั่วคราวเกิดขึ้นและเกินแรงดันการยึดของ varistor ความต้านทานของมันลดลงทันทีเป็นค่าต่ำมาก การกระทํานี้สร้างเส้นทางที่มีความต้านทานต่ำระยะเวลาสั้น ซึ่งเปลี่ยนกระแสไฟฟ้าที่เป็นอันตรายออกจากขดลวดที่ละเอียดอ่อน การกระจายพลังงานอย่างปลอดภัยเป็นความร้อน และจํากัดแรงดันไฟฟ

หลักการทํางานนี้มีความสำคัญสําหรับการบรรเทาความล้มเหลวหลักสองโหมดในตัวติดต่อ: การเผาไหม้ของขดลวดและการเชื่อมติดต่อ องค์ประกอบการป้องกันความเกินไฟเกินไปโดยเฉพาะอย่างยิ่งที่จะแก้ปัญหาก่อนโดยการป้องกันพัลส์กระแสสูงที่สามารถร้อนเกินไปและทำลายฉนวนม้วน ลักษณะที่รวมกันของโซลูชั่นนี้ช่วยขจัดความต้องการของโมดูลการยับยั้งภายนอก ซึ่งมักจะถูกลืมในระหว่างการติดตั้งหรือการบำรุงรักษาหรือสายไฟไม่ถูกต้อง ดังนั้นจะรับประกันการป้องกั

2. ข้อมูลจำเพาะทางเทคนิคและลักษณะการทำงาน

DILM12-XSPV240 มีลักษณะโดยชุดของพารามิเตอร์ไฟฟ้าและกลที่แม่นยำที่กําหนดขอบเขตการใช้งานของมัน อุปกรณ์ถูกออกแบบมาสําหรับแรงดันไฟฟ้าของขดลวดมาตรฐาน 240V AC ซึ่งเป็นแรงดันไฟฟ้าที่ใช้งานในชื่อสําหรับเครื่องกระตุ้นแม่เหล็กไฟฟ้ เครื่องกันวาริสตอร์แบบบูรณาการถูกปรับด้วยแรงดันไฟฟ้าทํางานอย่างต่อเนื่องสูงสุดเฉพาะและแรงดันการยึดที่กําหนดขอบที่มันเริ่มทํา เมตริคประสิทธิภาพสําคัญรวมถึงการจัดอันดับกระแสแรงกระตุ้นสูง ซึ่งกําหนดปัจจุบันความกระตุ้นเดียวสูงสุดที่เครื่องยับกระตุ้นสามารถจัดการได้โดยไม่เสียหาย และความสามารถในการดูดซึมพลัง

ส่วนประกอบของตัวติดต่อตนเองได้รับการจัดอันดับสําหรับกระแสการทำงานที่เฉพาะเจาะจง โดยปกติจะสอดคล้องกับข้อกำหนดชุด DILM12 สําหรับการ ความทนทานทางกลได้รับการจัดอันดับสําหรับการดำเนินงานเป็นล้านตัวเลขที่ได้รับการสนับสนุนอย่างมากโดยการปรากฏตัวของการป้องกันการเกิดกระแสไฟฟ้าซึ่งป้องกันการกระแทกทางกลและความเครียดฉ อุปกรณ์นี้สอดคล้องกับมาตรฐานนานาชาติที่เกี่ยวข้องสําหรับทั้งตัวติดต่อและอุปกรณ์ป้องกันไฟกระตุ้น รวมถึง IEC / EN 60947-4-1 และ IEC 61643-11 เพื่อให้แน่ใจว การออกแบบแบบโมดูลที่กะทัดรัดช่วยให้สามารถติดตั้งได้ง่ายบนราง DIN มาตรฐานและหน่วยถูกออกแบบมาสําหรับอุณหภูมิแวดล้อมที่หลากหลายทําให้เหมาะสำหรับสภาพแวดล้อมอุ

3. คุณสมบัติการออกแบบและรายละเอียดการก่อสร้าง

สถาปัตยกรรมการป้องกันวงจรบูรณาการ

คุณสมบัติการออกแบบที่สําคัญที่สุดของ DILM12-XSPV240 คือการบูรณาการแบบเดียวของเครื่องยับยั้ง varistor โดยตรงข้ามขั้วของขดลวดที่ใช้งาน สถาปัตยกรรมนี้เหนือกว่าวิธีการยับยั้งภายนอกมาก เพราะมันให้คําตอบที่รับประกันและไม่มีสายไฟ varistor โดยทั่วไปเป็นแผ่นเซรามิกโลหะออกไซด์ซินเตอร์ถูกเก็บไว้อย่างปลอดภัยภายในกล่องโดยรวมของตัวติดต่อปกป้องจากความเสียหายทางกายภาพและสารปนเปื้อนสิ่งแวดล้ การออกแบบนี้ให้แน่ใจว่าส่วนประกอบการป้องกันอยู่เสมอในการตั้งค่าไฟฟ้าที่ถูกต้อง - ขนานกับขดลวด - โดยไม่พึ่งพาผู้สร้างแผงหรือช่างเทคนิคการบำรุงรักษา

การก่อสร้างเครื่องจักรไฟฟ้าที่แข็งแกร่ง

ฐานตัวติดต่อสร้างขึ้นเพื่อความน่าเชื่อถือระยะยาวในสภาพที่รุนแรง ระบบแม่เหล็กไฟฟ้าใช้ขดลวดที่มีความแม่นยำและม้วนทองแดงคุณภาพสูง แกนทำจากเหล็กลามิเนตที่สูญเสียต่ำ เพื่อให้มั่นใจว่าการทํางานมีประสิทธิภาพและเงียบสงบ การติดต่อหลักมักจะทำจากเงิน-แคดเมียมออกไซด์หรือวัสดุทนต่อโค้งอื่น ๆ ที่อยู่ในร่องโค้งที่ออกแบบมาเพื่อดับโค้งอย่างรวดเร็วและมีประสิทธิภาพ การประกอบทั้งหมดถูกปิดในวัสดุพลาสติกที่ดับด้วยตนเอง ที่ให้ความแข็งแรงและความต้านทานต่อสารเคมีอุตสาหกรรมทั่วไปน้ำมันและฝุ่น การก่อสร้างที่แข็งแกร่งนี้ รวมกับตัวป้องกันการกระแสไฟฟ้าที่บูรณาการ สร้างอุปกรณ์ที่มีความยืดหยุ่นอย่างพิเศษต่อความเครียดไฟฟ้าและกลของการทำ

4. พื้นที่การใช้งานหลักและโซลูชั่นอุตสาหกรรม

Eaton DILM12-XSPV240 พบบทบาทสําคัญของมันในการใช้งานที่หลากหลายที่ความน่าเชื่อถือของวงจรควบคุมเป็นสิ่งสําคัญ ในศูนย์ควบคุมมอเตอร์อุตสาหกรรมใช้ในการเริ่มต้นและหยุดมอเตอร์สําหรับปั๊มพัดลมและคอมเพรสเซอร์ ในสภาพแวดล้อมเหล่านี้ แรงดันไฟฟ้าชั่วคราวเป็นเรื่องทั่วไปเนื่องจากการสลับของภาระอันเหนี่ยวนำขนาดใหญ่หรือเหตุการณ์ด้านสารประโยชน์ เครื่องดับ varistor ที่รวมกันให้แน่ใจว่า ขดลวดติดต่อไม่ได้กลายเป็นเหยื่อของความผิดปกติไฟฟ้าเหล่านี้ ดังนั้นจะป้องกันการปิดมอเตอร์ที่ไม่คาดหวังและเวลาหยุ

การใช้งานที่สำคัญอีกหนึ่งคือในระบบทำความร้อน ระบายอากาศ และระบบอากาศสําหรับอาคารพาณิชย์ ระบบเหล่านี้มักจะมีคอนเทคที่ควบคุมหน่วยคอมเพรสเซอร์และมอเตอร์พัดลมขนาดใหญ่ การวงจรคงที่ของภาระเหล่านี้รวมกับสายไฟยาวที่ใช้งานระหว่างแผงควบคุมและอุปกรณ์สนามทําให้วงจรควบคุมมีความไวสูงต่อแรงดันไฟฟ้าที่เกิดขึ้น DILM12-XSPV240 ให้การป้องกันที่แข็งแกร่ง เพิ่มเวลาเฉลี่ยระหว่างความล้มเหลวของระบบควบคุม HVAC ทั้งหมด นอกจากนี้ยังใช้กันอย่างแพร่หลายในระบบจัดการวัสดุอัตโนมัติ, เครื่องจักรบรรจุภัณฑ์, และการควบคุมกระบวนการอุตสาหกรรม, ที่ความล้มเหลวของตัวติดต่อเดียวสามารถหยุดสายการผลิตที่

5. ข้อดีในการดำเนินงานและประโยชน์ทางเศรษฐกิจ

เพิ่มความน่าเชื่อถือของระบบและเวลาทํางาน

ข้อดีหลักในการดําเนินงานของการรวมตัวป้องกันไฟกระชากโดยตรงในตัวติดต่อคือการเพิ่มขึ้นอย่างมากในความน่าเชื่อถือของวงจรควบคุม โดยการกำจัดความล้มเหลวของขดลวดที่เกิดจากแรงดันไฟฟ้าชั่วคราว DILM12-XSPV240 ลดเวลาหยุดที่ไม่ได้วางแผนโดยตรง นี่เป็นปัจจัยทางเศรษฐกิจที่สําคัญในอุตสาหกรรมกระบวนการอย่างต่อเนื่องและการผลิตในปริมาณสูง ซึ่งการสูญเสียของการผลิตต่อชั่วโม อุปกรณ์นี้รับประกันว่า ตัวติดต่อ ซึ่งเป็นส่วนประกอบพื้นฐานของวงจรสวิตช์ไฟฟ้า ยังคงทำงานตลอดอายุการใช้งานที่ต้องการ

ลดต้นทุนรวมในการเป็นเจ้าของและการออกแบบที่เรียบง่าย

จากมุมมองเศรษฐกิจ การแก้ไขแบบรวมนี้ลดค่าใช้จ่ายรวมของการเป็นเจ้าของในหลายวิธี มันลดความจําเป็นในการจัดซื้อ, สินค้าคลังสินค้า, และสายโมดูลการยับแยกต่างหาก, ประหยัดค่าใช้จ่ายส่วนประกอบ, พื้นที่เก็บและแรงงานการติดต นอกจากนี้ยังช่วยลดเวลาทางวิศวกรรมที่จําเป็นสําหรับการออกแบบแผงควบคุม เนื่องจากการป้องกันการกระตุ้นไฟได้รับการออกแบบล่วงหน้าเป็นส่ จากมุมมองการบำรุงรักษามันช่วยแก้ไขปัญหาและการจัดการชิ้นส่วนอะไหล่ได้ง่ายขึ้น เนื่องจากช่างเทคนิคจําเป็นต้องสต็อกและเปลี่ยนส่วนประกอบเดียว อายุการใช้งานที่ยาวนานของตัวติดต่อ ซึ่งเป็นผลโดยตรงของขดลวดที่ได้รับการป้องกัน ช่วยลดค่าใช้จ่ายในการเปลี่ยนในระยะยาวและมีส่วนร่วมในการดําเนินงานที่ยั่

คำถามที่ถามบ่อย (FAQ)

เครื่องยับยั้ง varistor แบบบูรณาการแตกต่างจากการใช้วงจรหรือไดโอด RC ภายนอกอย่างไร?

RC ภายนอก (ตัวต้านทาน-ตัวเก็บประจุ) หรือไดโอดล้ออิสระเป็นวิธีที่พบบ่อยในการยับยั้งแรงดันไฟฟ้าชั่วคราวผ่านภาระอุปกรณ์เช่นขดลวดตัวติดต่อ ไดโอดมีประสิทธิภาพสูงในการยับยั้งการเตะกลับจากขดลวด DC แต่ช้าลงเวลาที่หยุดออกของตัวติดต่อซึ่งอาจไม่ต้องการ RC snubber ทํางานสำหรับทั้ง AC และ DC แต่ต้องมีขนาดที่ถูกต้องและเพิ่มสายไฟเพิ่มเติม เครื่องยับยั้ง varistor แบบบูรณาการใน DILM12-XSPV240 ให้คําตอบที่สมดุล มันให้การป้องกันที่แข็งแกร่งสําหรับขดลวด AC โดยไม่ล่าช้าเวลาในการปล่อยตัวติดต่ออย่างมากและลักษณะที่รวมกันของมันรับประกันการติดตั้งที่ถูกต้

อายุการใช้งานทั่วไปของ varistor แบบบูรณาการคืออะไรและมันมีผลต่อการบำรุงรักษาของตัวติดต่อได้อย่างไร?

เครื่องยับยั้ง varistor เป็นอุปกรณ์รัฐแข็งที่มีอายุการใช้งานที่จํากัด ที่บริโภคโดยเหตุการณ์ชั่วคราว แต่ละกระแสที่มันจับจะทำให้ส่วนประกอบลดลงเล็กน้อย อย่างไรก็ตาม varistors ที่มีคุณภาพสูงเช่นเดียวกับที่ใช้โดย Eaton ถูกออกแบบมาเพื่อต้านต่อจํานวนสูงมากของอุตสาหกรรมทั่วไปในช่วงหลายปีของการบริการ โหมดสิ้นสุดอายุการใช้งานของ varistor โดยทั่วไปคือวงจรลัด ซึ่งจะใช้ขดลวดอย่างถาวรถ้ามันเกิดขึ้น เพื่อป้องกันสิ่งนี้ อุปกรณ์ถูกออกแบบมาเพื่อล้มเหลวอย่างปลอดภัย วงจรบำรุงรักษาสำหรับตัวติดต่อตนเองโดยทั่วไปจะไม่ได้รับผลกระทบ มันยังคงอยู่ขึ้นอยู่กับการสึกหรอทางกลและการกัดกร่อนของการสัมผัส varistor ไม่ต้องการการบำรุงรักษาเป็นประจํา และสถานะของมันมักจะถูกติดตามโดยอ้อมโดยการทำงานที่น่าเชื่อถือได้อย่างต่อเนื่อง

ตัวติดต่อนี้ที่มีการป้องกันไฟเกินไฟเกินไฟแบบบูรณาการสามารถใช้ได้ทั้งในการใช้ขดลวด AC และ DC หรือไม่?

Eaton DILM12-XSPV240 ได้รับการตั้งค่าโดยเฉพาะสําหรับขดลวด AC 240V ตามที่ระบุไว้ในหมายเลขรุ่น เทคโนโลยีการยับยั้ง varistor เหมาะสมโดยธรรมชาติสําหรับวงจร AC สําหรับการใช้งานที่ต้องการขดลวด DC วิธีการยับยั้งที่แตกต่างกัน เช่น ไดโอดบูรณาการหรือโมดูลยับยั้ง DC ที่แยกต่างกันจะเหมาะสมมากขึ้น มันสําคัญที่จะเลือกรูปแบบตัวติดต่อที่มีแรงดันและประเภทการยับขดลวดที่ตรงกับแหล่งจ่ายไฟของวงจรควบคุมอย่างแม่นยำ เพื่อให้แน่ใจว่

ผลลัพธ์ของการไม่ใช้ตัวติดต่อที่ป้องกันไฟเกินไฟในสภาพแวดล้อมไฟฟ้าที่มีเสียงรบกวนคืออะไร?

การใช้ตัวติดต่อมาตรฐานโดยไม่มีตัวป้องกันไฟกระชากในสภาพแวดล้อมที่มีแรงดันไฟฟ้าชั่วคราวที่สําคัญอาจนําไปสู่ผลลบหลา ที่พบมากที่สุดคือการเสียหายค่อยๆ และความล้มเหลวของขดลวดของตัวติดต่อ ฉนวนกันความร้อนบนลวดทองแดงที่ละเอียดของขดลวดสามารถแตกลงภายใต้ความเครียดด้านแรงดันสูงที่ซ้ำซ้ำนําไปสู่การเลื่อนสั้น นี้เพิ่มกระแสขดลวดสร้างความร้อนมากเกินไปและทําให้เกิดการเผาไหม้ขดลวดที่สมบูรณ์ทําให้ตัวติดต่อไม่ทำงาน สิ่งนี้ทําให้เกิดการหยุดที่ไม่ได้วางแผน การซ่อมแซมฉุกเฉินที่แพง และความต้องการชิ้นส่วนทดแทน นอกจากนี้ เสียงไฟฟ้าจากขดลวดสามารถเชื่อมต่อกับเข้าไปในสายควบคุม ซึ่งอาจทําให้เกิดความผิดพลาดในอุปกรณ์ที่ละเอียดอ่อน เช่น Programmable Logic Controllers หรือเซนเซอร์
