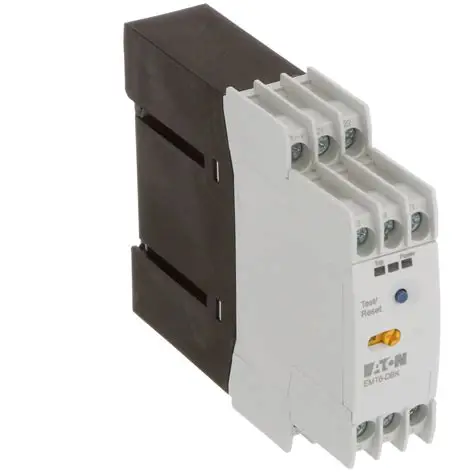

Eaton EMT6 Thermistor PTC รีเลย์ความร้อนเกินโหลดสำหรับการป้องกันมอเตอร์

Eaton EMT6 เป็นรีเลย์ความร้อนเกินไปจากเทอร์มิสตอร์พิเศษที่ออกแบบมาเพื่อให้การป้องกันที่สําคัญสําหรับมอเตอร์ไฟฟ้าและเครื่องจักรโดยการติดตาม ไม่เหมือนรีเลยความร้อนแบบดั้งเดิมที่สรุปอุณหภูมิจากปัจจุบันมอเตอร์ รีเลยความร้อน PTC นี้ใช้เซนเซอร์เทอร์มิสเตอร์ที่มีสัมประสิทธิภาพอุณหภูมิบวก (PTC) ที่ฝังอยู่ตรงใ วิธีการนี้ให้วิธีพื้นฐานและน่าเชื่อถือสําหรับการปกป้องทรัพย์สินที่มีค่าจากความเสียหายที่เกิดจากการโหลดเกินไป, โรเตอร์ที่ล็อค, ความเย็นที่ EMT6 เป็นส่วนประกอบที่สำคัญในระบบอัตโนมัติอุตสาหกรรม ให้กลยุทธ์การป้องกันอย่างเป็นทางการที่ยืดอายุการใช้งานของมอเตอร์ ลดเวลาหยุดและเพิ่มความปลอดภัย

1. ภาพรวมของผลิตภัณฑ์และหลักการปฏิบัติการหลัก

Eaton EMT6 เป็นของชั้นของอุปกรณ์ป้องกันที่รู้จักกันในชื่อเทอร์มิสตอร์รีเลย์โหลดเกินไป หน้าที่หลักของมันคือการติดตามความต้านทานของเซ็นเซอร์เทอร์มิสตอร์ PTC ที่ติดต่อกับส่วนของระบบที่ต้องการการตรวจสอบอุณหภูมิอย่างต่อเนื่อง ความต้านทานไฟฟ้าของเทอร์มิสตอร์ PTC ยังคงต่ำที่อุณหภูมิการทำงานปกติ แต่เพิ่มขึ้นอย่างฉับพลันและไม่เชิงเส้นเมื่ออุณหภูมิการตอบสนองที่กําหนดไว้ล่วงหน้

รีเลย์ความร้อน PTC มีสายร่วมกับเซ็นเซอร์เหล่านี้ ภายใต้สภาพปกติความต้านทานต่ำของเซนเซอร์ช่วยให้กระแสตรวจสอบสามารถไหลผ่านวงจรภายในของ EMT6 โดยไม่ต้องกระตุ้นมัน อย่างไรก็ตามหากเกิดขึ้นสภาพอุณหภูมิเกินไปในม้วนมอเตอร์ ความต้านทานของเซนเซอร์ EMT6 ตรวจจับการเปลี่ยนแปลงที่สําคัญในความต้านทานนี้ และเปิดใช้งานตัวติดต่อเอาท์พุตของมันทันที ตัดเชื่อมต่อมอเตอร์จากแหล่งจ่ายไฟและป้องกันความเสียหาย เมื่อเงื่อนไขความผิดพลาดได้รับการล้างและเซนเซอร์ PTC ได้เย็นและกลับไปยังสถานะความต้านทานต่ำของพวกเขา รีเลย์สามารถตั้งค่าใหม่ได้ด้วยมือหรืออัตโนมัติขึ้นอยู่กับรุ่นเฉพาะเจาะจ

2. ข้อมูลจำเพาะทางเทคนิคและคุณสมบัติทางกายภาพ

Eaton EMT6 ถูกออกแบบมาเพื่อการทํางานที่แข็งแกร่งในสภาพแวดล้อมอุตสาหกรรม มันทำงานด้วยแรงดันไฟฟ้าแรงจ่ายควบคุมที่สามารถใช้ได้ตั้งแต่ 24 ถึง 240 โวลต์ AC / DC สําหรับรุ่นมาตรฐานด้วยรูปแบบเฉพาะเช่น EMT6 ((230V) ที่ออกแบบมาสําหรับแหล่ อุปกรณ์มีติดต่อเปลี่ยนขั้วเดียว (SP) ด้วยการตั้งค่าของติดต่อที่เปิดโดยปกติ (NO) และติดต่อที่ปิดโดยปกติ (NC) แต่ละตัวได้รับการจัดอันดับสำหรับ 3 การติดต่อเสริมนี้มักจะใช้ในการขัดขวางวงจรควบคุมของตัวติดต่อมอเตอร์หลัก

ด้วยปัจจัยรูปแบบที่กะทัดรัดรีเลย์มีความยาว 102 มม. ความกว้าง 78 มม. และความลึก 22.5 มม. ทําให้เหมาะสำหรับแผงควบคุมที่จํากัดพื้นที่ มันออกแบบมาสําหรับการติดตั้งราง DIN ง่ายขั้นตอนการติดตั้ง EMT6 ได้รับการจัดอันดับสําหรับช่วงอุณหภูมิการทำงานที่กว้างขวางจาก -25 ° C ถึง + 45 ° C เพื่อให้แน่ใจว่าการทํางานที่น่าเชื่อถื การใช้พลังงานของมันคือ 2W ต่ำบนวงจร AC และ 3.5 VA ส่วนร่วมในการออกแบบระบบประหยัดพลังงาน โมดูลยังได้รับการจัดอันดับ IP20 สําหรับการป้องกันจากวัตถุที่แข็งและมีการรับรองระหว่างประเทศที่สําคัญรวมถึง UL, CSA และ CCC ซึ่งเน้นความเหมาะสม

3. คุณสมบัติการออกแบบหลักและความสามารถในการทำงาน

การติดตามเซนเซอร์สองช่องสําหรับการป้องกันอย่างครอบคลุม

คุณสมบัติที่โดดเด่นของรุ่น EMT6 หลายรุ่นคือความสามารถในการติดตามวงจรด้วยเซนเซอร์คู่ นี้ช่วยให้รีเลยเดียวสามารถติดตามสองโซนอุณหภูมิที่แยกต่ ตัวอย่างเช่นวงจรเซนเซอร์หนึ่งสามารถอุทิศให้กับม้วนมอเตอร์หลัก ในขณะที่ที่ที่สองสามารถติดตามแบริ่งของมอเตอร์, อุณหภูมิน้ำมันกล่องเกียร์, หร ฟังก์ชันคู่นี้ช่วยให้มีโครงการป้องกันที่ครอบคลุมมากขึ้น และยังสามารถใช้ในการดําเนินการระบบเตือนเร็วก่อนที่จะต้องปิดที่สําคัญ ทั้งหมดในขณะที่มีประสิทธิภาพด้านค่าใ

ตัวเลือกการรีเซ็ตและการวินิจฉัยที่ยืดหยุ่น

ซีรีส์ EMT6 มีรุ่นที่มีวิธีการรีเซ็ตที่แตกต่างกันเพื่อตอบสนองความต้องการของการใช้งานที่แตกต่างกัน ตัวเลือกรวมถึงการรีเซ็ตอัตโนมัติซึ่งฟื้นฟูการทำงานเมื่ออุณหภูมิปรับปรุง และรุ่นการรีเซ็ตด้วยมือที่ต้องการการแทรกแซงทางกายภาพซึ่งเป็นคุณสมบัติ นอกจากนี้ รูปแบบที่ก้าวหน้าในชุดมีความสามารถในการตั้งค่าใหม่ด้วยมือ / ระยะไกลพร้อมกับฟังก์ชั่นความจำความผิดพลาด ความจำนี้มักจะแสดงโดย LED ช่วยให้บุคลากรบำรุงรักษาระบุและวินิจฉัยสาเหตุของการเดินทางอย่างรวดเร็ว ลดเวลาการแก้ไขปัญหาอย่างมาก

การก่อสร้างที่แข็งแกร่งและความปลอดภัยที่เพิ่มขึ้น

สร้างขึ้นเพื่อต้านทานเสียงไฟฟ้าและการสั่นสะเทือนทางกลของการตั้งค่าอุตสาหกรรม EMT6 มีการก่อสร้างที่แข็งแกร่ง แรงดันไฟฟ้าที่ทนต่อแรงดันไฟฟ้า 6kV ให้ความคุ้มกันที่แข็งแกร่งต่อการเกิดไฟฟ้าและแรงดันไฟฟ้าชั่วคราวเพิ่มความน่าเชื่อถือระยะยาว ระดับการป้องกัน IP20 รับประกันความปลอดภัยพื้นฐานต่อการสัมผัสโดยไม่ตั้งใจกับชิ้นส่วนสด

4. พื้นที่การใช้งานหลักและกรณีการใช้งานในอุตสาหกรรม

รีเลย์โหลดเกินไปของเทอร์มิสตอร์ Eaton EMT6 เป็นสิ่งที่จําเป็นในอุตสาหกรรมที่กว้างขวางที่ความน่าเชื่อถือของมอเตอร์เป็นสิ่งสําคัญ มันถูกใช้อย่างแพร่หลายในเครื่องจักรอุตสาหกรรม เช่น ระบบลำเลียง ปั๊ม พัดลม และคอมเพรสเซอร์ เพื่อปกป้องมอเตอร์ขับเคลื่อนจากความร้อนเกินไปเนื่องจากภาระเกินไปหร

ความสามารถในการติดตามหลายจุด ทําให้มันเหมาะสำหรับระบบที่ซับซ้อน ตัวอย่างเช่นในเครื่องอัดรีดขนาดใหญ่หรือเครื่องฉีดขึ้นรูปมันสามารถตรวจสอบอุณหภูมิขดลวดของมอเตอร์ไดรฟ์หลักและอุณหภูมิของกล่องเกียร์หรือของเหล นอกจากนี้ยังมีการใช้งานที่สําคัญในระบบ HVAC, การป้องกันพัดลมและมอเตอร์คอมเพรสเซอร์, และในอุปกรณ์การประมวลผลหนักเช่นเครื่องบดและโรงงานในอุตสาหกรรมเหมืองแร่และปูนซีเมนต์, ที่มอเตอร์ถ

มุมมองที่ขยาย: ข้อดีกลยุทธ์ของการติดตามอุณหภูมิโดยตรง

1. การแตกต่างการป้องกันโดย PTC จากรีเลย์โหลดเกินแบบดั้งเดิม

ความแตกต่างพื้นฐานระหว่างรีเลย์ความร้อน PTC เช่น EMT6 และรีเลย์ความร้อนเกินไปแบบดั้งเดิม อยู่ในวิธีการตรวจจับ รีเลย์สองโลหะแบบดั้งเดิมทํางานตามหลักการเวลาย้อนกลับขึ้นอยู่กับกระแสที่ดึงโดยมอเตอร์ พวกเขาจําลองความร้อนตามการไหลของปัจจุบัน และต้องการการปรับระดับอย่างระมัดระวังเพื่อแอมเปอร์โหลดเต็มของมอเตอร์

ในทางกลับกัน EMT6 ให้การตรวจสอบอุณหภูมิโดยตรง ไม่พึ่งพาการวัดปัจจุบัน แต่ตอบสนองต่ออุณหภูมิจริงของม้วนมอเตอร์เอง นี่มีข้อดีหลักหลายประการ:

ภูมิคุ้มกันสภาพแวดล้อม: การปรับระดับของรีเลย์แบบดั้งเดิมอาจได้รับผลกระทบจากอุณหภูมิแวดล้อมสูงในห้องควบคุม EMT6 ไม่ได้รับผลกระทบจากอุณหภูมิแวดล้อม เนื่องจากมันสามารถตอบสนองต่ออุณหภูมิที่ตําแหน่งของเซนเซอร์ภายในมอเตอร์เท่านั้น

การป้องกันความร้อนเกินไปโดยไม่เกินภาระ: EMT6 สามารถป้องกันสาเหตุความร้อนเกินไปที่ไม่จําเป็นต้องเกี่ยวข้องกับกระแสสูงเช่นพัดลมระบายความร้อนที่ล้มเหลว, ตัวกรองอากาศที่อุดตัน, อุณหภูมิรอบ

การตอบสนองที่เร็วขึ้นต่อเงื่อนไขโรเตอร์ที่ล็อค: ในสถานการณ์โรเตอร์ที่ล็อคมอเตอร์ดึงกระแสไฟฟ้าสูงมาก แต่อาจใช้เวลาสําคัญในการเดินทางตั้งรีเลย์โหลดเกินแบบดั้งเด เซนเซอร์ PTC ที่ฝังอยู่ในขดลวดจะตรวจจับอุณหภูมิเพิ่มขึ้นอย่างรวดเร็วขึ้นมากขึ้น ให้การป้องกันที่เหนือกว่า

2.การบูรณาการระบบและการดําเนินการปฏิบัติที่ดีที่สุด

การดําเนินการ EMT6 อย่างประสบความสำเร็จต้องใช้วิธีการระดับระบบ เซ็นเซอร์เทอร์มิสตอร์ PTC ไม่ใช่ส่วนประกอบแบบอิสระ พวกเขาต้องได้รับการระบุและติดตั้งโดยผู้ผลิตมอเตอร์โดยตรงภายในระหว่างการก่อสร้างมอเตอร์ จากนั้นรีเลย EMT6 จะติดตั้งในศูนย์ควบคุมมอเตอร์ (MCC) และเชื่อมต่อกับเซ็นเซอร์เหล่านี้ผ่านสายควบคุมที่ป้องกัน

สิ่งที่สําคัญคือการตั้งค่าของวงจรเซนเซอร์ที่เหมาะสม ความต้านทานทั้งหมดของวงเซนเซอร์ รวมถึง PTC ที่เชื่อมต่อทั้งหมดและสายไฟต้องอยู่ภายในช่วงการทำงานของรีเลย์ EMT6 สําหรับการใช้งานที่เกี่ยวข้องกับการใช้สายเคเบิลที่ยาวระหว่างมอเตอร์และแผงควบคุม ความต้านทานของสายเคเบิลตัวเองต้องถูกพิจารณาเพื่อให้ นอกจากนี้ การเลือกระหว่างรุ่นการตั้งค่าอัตโนมัติและรุ่นการตั้งค่าด้วยมือมีผลต่อความปลอดภัยที่สําคัญ และควรสอดคล้องกับการประเมินความเสี่ยง

คำถามที่ถามบ่อย (FAQ)

รีเลย์ที่ใช้เทอร์มิสตอร์ PTC แตกต่างจากรีเลย์ความร้อนที่เกินไปตามปกติอย่างไร?

รีเลย์ความร้อนเกินปกติปกป้องมอเตอร์โดยการจําลองคุณสมบัติความร้อนของมันอีกจากการไหลของปัจจุบัน มันเป็นวิธีทางอ้อม รีเลยความร้อน PTC เช่น EMT6 ให้การป้องกันโดยตรงโดยการตอบสนองต่ออุณหภูมิจริงของม้วนมอเตอร์ที่วัดโดยเซนเซอร์ PTC ที่ฝังอยู่ นี่ทําให้มันสามารถตอบสนองกับสภาพความร้อนเกินไปจริงได้มากขึ้น ไม่ว่าจะเกิดจากการโหลดเกินไฟฟ้าหรือปัญหาทางกลเช่นการระบายความร้อนที่ไม่ดี

เซนเซอร์ประเภทใดใช้กับรีเลย์ EMT6 และมันถูกบูรณาการอย่างไร?

EMT6 ถูกออกแบบมาเพื่อทํางานโดยเฉพาะกับเซ็นเซอร์เทอร์มิสตอร์ PTC (ค่าสัมประสิทธิภาพอุณหภูมิบวก) เหล่านี้เป็นเซนเซอร์อุณหภูมิพิเศษที่มีความต้านทานเพิ่มขึ้นอย่างมากที่อุณหภูมิที่สำคัญเฉพาะ เซนเซอร์เหล่านี้ถูกติดตั้งโดยผู้ผลิตมอเตอร์อย่างถาวรภายในระหว่างการผลิตของมอเตอร์ จากนั้นรีเลย EMT6 จะเชื่อมต่อกับเซ็นเซอร์เหล่านี้ผ่านบล็อกเทอร์มินัลในแผงควบคุม

คุณสมบัติวงจรเซนเซอร์คู่ในรุ่น EMT6 บางรุ่นคืออะไร?

วงจรเซนเซอร์คู่ทําให้รีเลย์ EMT6 เดียวสามารถติดตามสองโซนอุณหภูมิอิสระพร้อมกัน นี่มีค่าโดยเฉพาะอย่างยิ่งในการปกป้องเครื่องจักรที่ซับซ้อน ตัวอย่างเช่นวงจรหนึ่งสามารถเชื่อมต่อกับเซนเซอร์ในม้วนมอเตอร์หลัก ในขณะที่วงจรที่สองสามารถติดตามเซนเซอร์ในแบริ่งของมอเตอร์หรือในกล่องเกียร์แยกต่างๆ นี่ให้การป้องกันที่ครอบคลุม และยังสามารถตั้งค่าสําหรับการเตือนล่วงหน้าก่อนที่จะเปิดปิดที่สําคัญ

EMT6 สามารถใช้สำหรับการใช้งานที่เกินการป้องกันมอเตอร์มาตรฐานได้หรือไม่?

ใช่การใช้งาน EMT6 ขยายไปกว่าการป้องกันมอเตอร์สามเฟสมาตรฐาน หน้าที่หลักของมันคือการตรวจสอบอุณหภูมิของอุปกรณ์ใด ๆ ที่สามารถติดตั้งเซ็นเซอร์ PTC ได้ นี่รวมถึงการป้องกันเครื่องกำเนิดไฟฟ้า การติดตามขดลวดหม้อแปลง และการสังเกตอุณหภูมิของของเหลว เช่น ของเหลวทําความเย็นหรือน้ำมันหล่อล

Eaton EMT6 มีการรับรองอะไรและทำไมมันสำคัญ?

Eaton EMT6 มีการรับรองระหว่างประเทศที่สำคัญ รวมถึง UL, CSA และ CCC การรับรองเหล่านี้มีความสำคัญเนื่องจากมันชี้ให้เห็นว่าอุปกรณ์ได้รับการทดสอบและตรวจสอบอย่างอิสระเพื่อตอบสนองมาตรฐานความปลอดภัยและประสิทธิภาพที่เข้มงวดในอเมริกาเห นี่จะรับประกันการปฏิบัติตามกฎหมาย และสร้างความสะดวกในการใช้งานในตลาดโลกและเครื่องจักรที่ส่งออก
