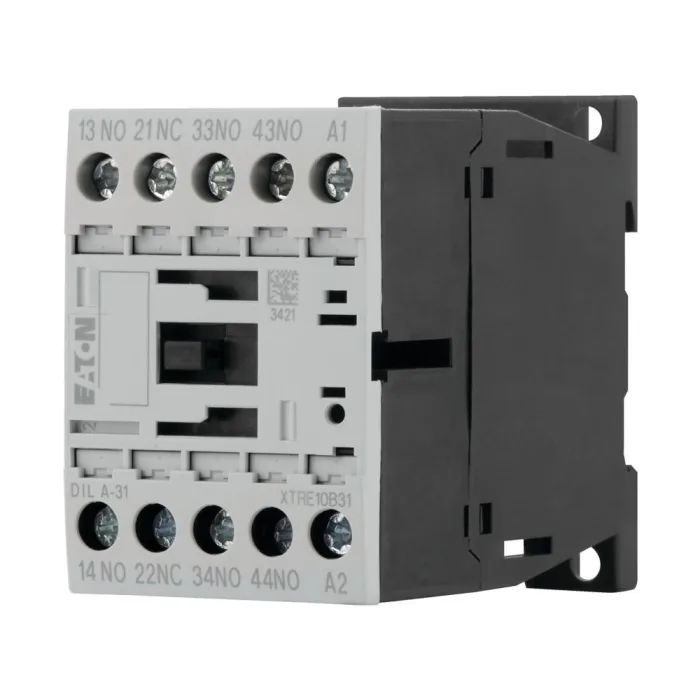

Eaton DILA-31 คอมแพกต์ 4 เสา AC Contactor รีเลย์โมดูล

Eaton DILA-31 เป็นตัวติดต่อ 4 เสา ที่แข็งแกร่งและหลากหลาย ที่ออกแบบมาเพื่อตอบสนองความต้องการในการสวิตช์ที่ซับซ้อนของระบบควบคุมอุตสาหกรรมที่ทันสมัย ในฐานะส่วนหนึ่งของซีรีส์ Moeller ที่มีชื่อเสียงของ Eaton รีเลย์ติดต่อ AC นี้ถูกออกแบบเพื่อให้ประสิทธิภาพที่น่าเชื่อถือในรูปแบบที่กะทัดรัดและ ฟังก์ชั่นหลักของมันคือการทํางานเป็นอินเตอร์เฟสสวิตช์หนักซึ่งมักจะควบคุมโดยตรงโดยตัวควบคุมโลจิกที่สามารถเขียนโปรแกรมได้ (PLC) เพื่อจัดการโหลดที่มีพลังงาน ด้วยกระแสการทำงานสูงสุด 4A และการตั้งค่าการติดต่ออย่างหลากหลาย DILA-31 เป็นส่วนประกอบของการเชื่อมต่อและอินเตอร์เฟซที่สําคัญ ซึ่งสะพานช่องว่างระหว่างวงจรควบคุมพลังงานต่ำและระบบกระตุ การออกแบบของมันสะท้อนให้เห็นประสบการณ์ของ Eaton ในศตวรรษที่ผ่านมาในเริ่มต้น, การควบคุม, และการป้องกันมอเตอร์, ให้บริการโซลูชั่นที่พิสูจน์แล้วสํ

1. ภาพรวมของผลิตภัณฑ์และหลักการดําเนินงาน

Eaton DILA-31 เป็นของครอบครัวของรีเลย์ติดต่อ ที่โดดเด่นด้วยการออกแบบแบบแบบโมดูลและสามารถขยายได้และความสามารถในการสลับสี่เสา ในแกนมันทำงานเป็นสวิตช์ที่ใช้ไฟฟ้า เมื่อแรงดันควบคุม (มีอยู่ในรูปแบบ AC และ DC เช่น 230V AC หรือ 24V DC) ถูกนำไปใช้กับขดลวดของมันมันสร้างสนามแม่เหล็กที่ดึงในอุปกรณ์ การเคลื่อนไหวทางกายภาพนี้เปิดหรือปิดการติดต่อพลังงานหลายชุดพร้อมกัน DILA-31 เป็นที่สังเกตโดยเฉพาะสําหรับการกำหนดค่าสัมผัสที่ยืดหยุ่นซึ่งสามารถระบุได้ว่าเป็นการรวมตัวของสัมผัสที่เปิดปกติ (NO) และปิดปกติ (NC) โดยการจัดเรียงทั่วไปเป็นสามสัม ความยืดหยุ่นนี้ช่วยให้มันสามารถดำเนินงานควบคุมที่ซับซ้อน เช่น การเปลี่ยนสามเฟสของมอเตอร์ ในขณะที่พร้อมกันให้สัญญาณการตอบสนองสถานะผ่านเสาสี่ ในฐานะรีเลย์ตัวติดต่อ AC มันถูกเพิ่มประสิทธิภาพสําหรับการโหลดกระแสสลับที่พบได้ทั่วไปในสภาพแวดล้อมอุตสาหกรรมรับประกันการทํางานที่มั่นคงและอายุการใช

2. ข้อมูลจำเพาะทางเทคนิคและลักษณะการทำงาน

DILA-31 ถูกกําหนดโดยชุดข้อกำหนดไฟฟ้าและกลที่แข็งแกร่ง ที่ทําให้มันเหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมที่หลากหลาย ไฟฟ้ามันถูกจัดอันดับสําหรับกระแสการทำงานอย่างต่อเนื่องสูงสุด 4A ต่อเสา มีให้บริการด้วยแรงดันควบคุมขดลวดต่างๆ รวมถึงมาตรฐานอุตสาหกรรมทั่วไปเช่น 230V AC (50/60 Hz) และ 24V DC ให้ความยืดหยุ่นในการออกแบบสําหรับระบบแรงดันควบคุม ทางกลตัวติดต่อมีการออกแบบที่กะทัดรัดและประหยัดพื้นที่ด้วยความกว้างที่สม่ำเสมอ 45 มม. ความสูง 68 มม. และน้ำหนักประมาณ 254 กรัมสำหรับรุ่น AC ตัวติดต่อขนาดกะทัดรัด 4 เสานี้ถูกออกแบบมาเพื่อการติดตั้งง่ายบนราง DIN มาตรฐานซึ่งเป็นคุณสมบัติที่มีอยู่ทุกที่ในแผงควบคุมอุตสาหกรรมซึ่งช การเชื่อมต่อไฟฟ้าทำผ่านขั้วต่อสกรูที่น่าเชื่อถือซึ่งรับประกันการเชื่อมต่อที่ปลอดภัยและสมบูรณ์สูงสำหรับทั้งวงจรไฟฟ้าและวงจร การก่อสร้างถูกออกแบบเพื่อตอบสนองมาตรฐานระหว่างประเทศ รวมถึงการปฏิบัติตาม RoHS เน้นการยึดมั่นในการปฏิบัติตามกฎหมายสิ่งแวดล้อมและความปลอด

3. คุณสมบัติการออกแบบและรายละเอียดการก่อสร้าง

สถาปัตยกรรมแบบโมดูลและขยายได้

คุณสมบัติที่โดดเด่นของซีรีส์ DILA-31 คือการออกแบบแบบแบบโมดูลและขยายได้ หน่วยพื้นฐานสี่เสาสามารถขยายได้ด้วยบล็อกติดต่อเสริมที่ติดตั้งอยู่บน ทําให้จํานวนทั้งหมดของติดต่อเพิ่มขึ้นไปถึงแปด ความร่วมมือนี้ทําให้วิศวกรสามารถปรับแต่งการทํางานของตัวติดต่อตามความต้องการที่แม่นยำของแอพพลิเคชัน โดยไม่ต้องมีรอยตัวที่ใหญ่กว่าหรืออุปกรณ การติดต่อทั้งหมดภายในการประกอบมีการเชื่อมต่อกันและตรงข้าม เพื่อให้แน่ใจว่าการซิงค์รองกลที่แม่นยำและการใช้งานที่ปลอดภัย

การก่อสร้างที่แข็งแกร่งสําหรับอายุการใช้งานที่ยาวนาน

DILA-31 ถูกสร้างขึ้นเพื่อความทนทานในสถานการณ์อุตสาหกรรมที่ต้องการ วัสดุและการก่อสร้างถูกเลือกเพื่อให้แน่ใจว่าอายุการใช้งานทางกลและไฟฟ้ายาวนาน สามารถทนต่อการดำเนินงานเป็นล้านรอบ ระบบสัมผัสถูกออกแบบมาเพื่อจัดการโค้งไฟฟ้าอย่างมีประสิทธิภาพและสำหรับรุ่นที่พร้อมกับพวกเขา 灭弧室 ไม่ควรถอดในระหว่างการทำงานเพื่อป้องกันวงจรสั้น การใช้วัสดุคุณภาพสูงสําหรับติดต่อ, ขดลวด, และที่อยู่อาศัยฉนวนให้มั่นใจได้ว่าประสิทธิภาพและความต้านทานต่อการสึกหรอ, การกัดกร่อน, และการ

คุณสมบัติความปลอดภัยและความน่าเชื่อถือแบบบูรณาการ

ความปลอดภัยเป็นสิ่งสําคัญสูงสุดในการออกแบบของรีเลย์ติดต่อ AC นี้ การติดต่อที่นําทางบวกเป็นคุณสมบัติความปลอดภัยที่สําคัญหมายความว่า NC และ NO ติดต่อไม่สามารถปิดได้พร้อมกันซึ่งเป็นสิ่งที่จําเป็นสำหรับการรับประกันสถาน การบังคับใช้กลนี้ป้องกันโหมดความล้มเหลวที่อาจนําไปสู่สถานการณ์ที่อันตราย ทําให้มันเป็นส่วนประกอบสำคัญในวงจรควบคุมที่เกี่ยวข้องก

4. พื้นที่การใช้งานหลักและโซลูชั่นอุตสาหกรรม

ความหลากหลายของ Eaton DILA-31 ทําให้มันเป็นพื้นฐานในสถานการณ์อัตโนมัติและการควบคุมอุตสาหกรรมมากมาย

อัตโนมัติอุตสาหกรรมและการควบคุมมอเตอร์

การใช้งานหลักของมันคือในอัตโนมัติอุตสาหกรรมที่มันทำหน้าที่เป็นรีเลย์อินเตอร์เฟส มันถูกใช้โดยทั่วไปในการควบคุมตัวติดต่อที่ใหญ่กว่าหรือเริ่มต้นมอเตอร์โดยตรงจากเอาท์พุตของ PLC การตั้งค่านี้ช่วยให้ PLC ที่มีกระแสต่ำสามารถเปลี่ยนกระแสสูงขึ้นที่ต้องการโดยขดลวดเริ่มต้นมอเตอร์ได้อย่างปลอดภัยและน่าเชื่อถือ ในเครื่องจักรที่ซับซ้อนตัวติดต่อ DILA-31 หลายตัวสามารถใช้ในการจัดการมอเตอร์หลายความเร็วเครื่องเริ่มต้นสตาร์ทเดลต้าหรือการควบคุมมอเตอร์เสริมสําหรับพัดลม, ปั

ระบบการจัดการและจําหน่ายพลังงาน

ในฐานะตัวติดต่อ 4 เสามันเหมาะอย่างสมบูรณ์แบบสำหรับการใช้พลังงานสามเฟส มันสามารถใช้ในการเปลี่ยนทั้งสามเฟสและสายกลางของมอเตอร์หรือภาระความร้อนพร้อมกัน นี่ทำให้เหมาะสำหรับการใช้งานในระบบการจําหน่ายพลังงาน เช่น โครงการโอนอัตโนมัติ, ธนาคารตัวเก็บประจุสําหรับการแก้ไขปัจจัยพลังงาน, และการควบคุมระบบความร้อนอุตสา

อัตโนมัติและควบคุมอาคาร

นอกจากอุตสาหกรรมหนัก DILA-31 ยังใช้ในระบบอัตโนมัติอาคาร มันสามารถควบคุมหน่วย HVAC สามเฟส, แอร์เรย์แสงขนาดใหญ่ และภาระไฟฟ้าที่สําคัญอื่น ๆ ในอาคารพาณิชย์ การทํางานที่น่าเชื่อถือและปฏิบัติตามมาตรฐานความปลอดภัยทําให้มันเป็นส่วนประกอบที่น่าเชื่อถือสําหรับการจั

5. การติดตั้งสายไฟและการพิจารณาการบำรุงรักษา

การติดตั้งที่เหมาะสมเป็นสิ่งสําคัญสําหรับการรับประกันการทำงานที่น่าเชื่อถือและอายุการใช้งานที่ยาวนานของตัวติดต่อ DILA-31 ก่อนการติดตั้งแนะนําให้ตรวจสอบว่าแรงดันของม้วนตรงกับแรงดันแรงดันแบบควบคุมและตรวจสอบด้วยมือว่าชิ้นส่วนที่เคลื่อนไหวทำงานได้อย่างอิสระโดยไม่ ในระหว่างการติดตั้ง ตัวติดตั้งควรติดตั้งอย่างปลอดภัยบนราง DIN และต้องระมัดระวังเพื่อให้แน่ใจว่าไม่มีสกรูสายไฟหรือเศษเศษอื่น ๆ ตกลงในหน่วยเนื่องจากนี้อาจทําให้เกิดการ ขั้วต่อสกรูควรยึดกับแรงบิดที่กําหนดเพื่อให้แน่ใจว่าการติดต่อไฟฟ้าที่ดีและป้องกันการหยุดหยุดเนื่องจากการสั่นสะเทือน

สำหรับการบำรุงรักษาแนะนำให้ตรวจสอบประจํา นี่รวมถึงการตรวจสอบสัญญาณความร้อนเกินไปบนเทอร์มินัล การรับรองว่า ตัวติดต่อไม่มีฝุ่นและมลพิษมากเกินไป และการตรวจสอบว่ามันทำงานอย่างถูกต้ ด้านการบำรุงรักษาสําคัญเกี่ยวข้องกับการติดต่อ ในขณะที่สัมผัสโลหะผสมเงินธรรมชาติสร้างชั้นออกไซด์สีเข้มที่นําและไม่ควรถูกยื่นออกไป, การร่องรุนแรงใด ๆ ที่ทําให้เกิดการรูหรือการโอนวัสดุที่สําค นอกจากนี้ยังเป็นสิ่งสำคัญที่หากตัวติดต่อถูกจัดหาพร้อมกับ 灭弧室, ส่วนประกอบนี้ต้องอยู่ในสถานที่เสมอในระหว่างการทำงาน เพื่อดับโค้งที่ปลอดภัยและป้องกันความผิดพลาดของเฟสไปยังเฟส

6. ข้อดีการเปรียบเทียบและข้อเสนอค่า

ประสิทธิภาพพื้นที่และความยืดหยุ่นในการออกแบบ

ความกว้างขนาดกะทัดรัด 45 มม. ของ DILA-31 แสดงถึงการปรับปรุงพื้นที่สูงสําหรับตัวติดต่อ 4 เสา นี่ช่วยให้นักออกแบบแผงควบคุมสามารถสร้างฟังก์ชันมากขึ้นในพื้นที่ที่เล็กขึ้น ลดขนาดและค่าใช้จ่ายโดยรวมของตู้ควบคุม ความสามารถในการขยายแบบโมดูลของมันเพิ่มคุณค่านี้เพิ่มเติม ทําให้สามารถแก้ไขที่กำหนดเองได้โดยไม่ต้องใช้อุปกรณ์แยกต่างๆหลายอย่าง

เพิ่มความปลอดภัยและความน่าเชื่อถือของระบบ

การรวมตัวติดต่อที่นําทางบวกช่วยเพิ่มระดับความปลอดภัยของระบบควบคุม คุณสมบัตินี้เป็นสิ่งที่จําเป็นสําหรับการใช้งานที่ต้องการการปฏิบัติตามมาตรฐานความปลอดภัยของเครื่อง เนื่องจากมันจะช่วยป้องกันการเกิดข้อผิดพลาดที่อาจนํ การก่อสร้างที่แข็งแกร่งและหลักการออกแบบที่พิสูจน์แล้วที่ได้รับจากซีรีส์ Eaton Moeller มีส่วนร่วมในการสร้างเวลาเฉลี่ยระหว่างความล้มเหลว (MTBF) ที่สูง

ประสิทธิภาพต้นทุนในการดำเนินงาน

อายุการใช้งานทางไฟฟ้าและทางกลที่ยาวนานของ DILA-31 แปลโดยตรงให้เกิดค่าใช้จ่ายในการเปลี่ยนที่ลดลงและค่าใช้จ่ายรวมในการเป็นเจ้าของที่ลดลง ความสามารถในการอินเตอร์เฟซโดยตรงกับ PLC ทําให้สถาปัตยกรรมระบบควบคุมง่ายขึ้น อาจลดความต้องการของโมดูลอินเตอร์เฟซกลาง และปรับปรุงบิลวัสดุสําหรับทั้งผู้ผลิตอุปก

คำถามที่ถามบ่อย (FAQ)

อะไรที่แตกต่างตัวติดต่อ 4 เสาเช่น DILA-31 จากตัวติดต่อ 3 เสามาตรฐาน?

ตัวติดต่อ 3 เสามาตรฐานโดยทั่วไปใช้ในการเปลี่ยนตัวนำสามเฟสของมอเตอร์หรือโหลด ตัวติดต่อ 4 เสาเพิ่มเสาสี่ซึ่งให้องค์ประกอบการสลับเพิ่มเติมที่สําคัญ เสาเพิ่มเติมนี้สามารถใช้ในการเปลี่ยนตัวนำที่เป็นกลางเพื่อการแยกโหลดที่สมบูรณ์เพื่อสลับวงจรควบคุมสําหรับการส่งสัญญาณหรือการเชื่อมต่อ หรือเพื่อให้แรงดันไฟฟ้าไปยังเ การตั้งค่า NO/NC ที่ยืดหยุ่นของ DILA-31 บนเสาของมันทำให้สามารถปรับตัวได้กับทบาทเหล่านี้ทั้งหมด

DILA-31 สามารถใช้สำหรับแรงดันควบคุม AC และ DC ได้หรือไม่?

ซีรีส์ DILA-31 มีรุ่นที่มีขดลวดที่ออกแบบมาสําหรับประเภทและช่วงแรงดันไฟฟ้าเฉพาะ มีรุ่นที่มีขดลวดที่ได้รับการจัดอันดับสำหรับการทํางาน AC (เช่น 230V AC 50 / 60Hz) และรุ่นที่ออกแบบมาสําหรับการทํางาน DC (เช่น 24V DC) มันสําคัญที่จะเลือกรุ่นที่มีแรงดันของม้วนที่ตรงกับแหล่งการควบคุมที่มีอยู่ในแอพพลิเคชันเพื่อให้แน่ใจว่าการทํางานที่

การขยายความสามารถของตัวติดต่อนี้ทำงานอย่างไรในปฏิบัติ

หน่วยพื้นฐาน DILA-31 สามารถติดตั้งได้ด้วยโมดูลติดต่อช่วยเพิ่มเติมที่มีอยู่แยกต่างหากที่ติดต่อกับด้านบนของหน่วยหลัก โมดูลเหล่านี้ซึ่งสามารถให้การติดต่อเปิดปกติหรือปิดปกติเป็นพิเศษ ล็อคทางกลบนตัวติดต่อหลัก เมื่อม้วนของตัวติดต่อหลักได้รับพลังงานและอาร์เมเตอร์เคลื่อนไหว มันจะกระตุ้นการติดต่อในโมดูลเสริมเหล่านี้เช่นกัน เพิ่มจํานวนวงจรที่สามารถเปลี่ยนได้พร้อมกันจากสัญญาณคำสั่งเ

ความสำคัญของ 'การติดต่อที่ได้รับการแนะนำในทางบวก' คืออะไร?

การติดต่อที่มีแนวทางบวก (หรือเชื่อมโยงทางกลไก) เป็นคุณสมบัติความปลอดภัยพื้นฐาน พวกเขาให้แน่ใจว่า การติดต่อที่เปิดและปิดตามปกติมีการเชื่อมโยงทางกายภาพในวิธีที่ไม่สามารถปิดทั้งสองได้ในเวลาเดียวกัน การกระทํา "Break-before-make" นี้เป็นสิ่งสำคัญสําหรับวงจรล็อคความปลอดภัย เนื่องจากมันป้องกันสถานการณ์ที่ตัวอย่างเช่น คำสั่งไปข้างหน้าและกลับสามารถใช้กับมอเตอร์พร้อมกัน ซึ่งอาจ

ขั้นตอนสําคัญในการแก้ไขปัญหา DILA-31 ที่ล้มเหลวในการทํางานคืออะไร?

แรกตรวจสอบว่าแรงดันควบคุมที่ถูกต้องมีอยู่ทั่วขั้วขดลวด หากมีแรงดันไฟฟ้า แต่ตัวติดต่อไม่ดึงเข้าม้วนอาจมีความผิดพลาด ถ้ามันพูดหรือไม่ปิดผนึกได้อย่างถูกต้อง แรงดันไฟฟ้าอาจต่ำเกินไป หากขดลวดมีพลังงานและอาร์เมเตอร์เคลื่อนไหว แต่โหลดไม่ได้รับพลังงาน ติดต่อหลักอาจสึกหรอหรือเสียหาย ให้แน่ใจว่าไฟฟ้าถูกตัดก่อนที่จะดำเนินการตรวจสอบหรือบํารุงรักษาทางกายภาพใด ๆ บนตัวติดต่อหรือการเชื่อมต่อโหลดของม
