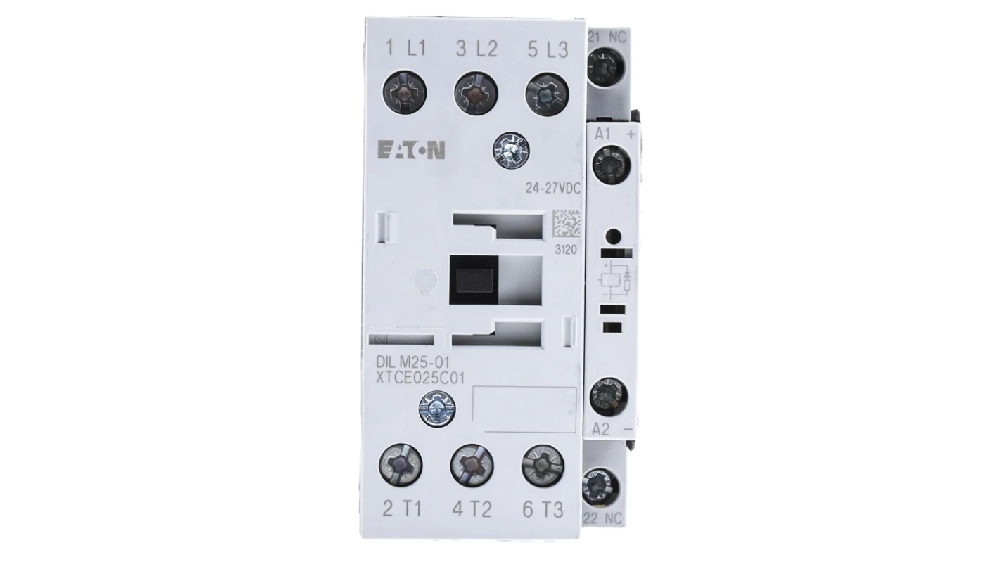

DILM25-01 (RDC24) ตัวติดต่อควบคุมอุตสาหกรรมขนาดกะทัดรัด 24V DC

DILM25-01 (RDC24) เป็นตัวควบคุมมอเตอร์ที่มีความเชี่ยวชาญสูงที่ออกแบบมาสําหรับการสวิตช์วงจรที่น่าเชื่อถือในสภาพแวดล้อมที่ควบคุม DC ในฐานะตัวติดต่อควบคุม DC มันแตกต่างจากตัวเองโดยการใช้ขดลวด DC 24 โวลต์ที่มีพลังงานต่ําเพื่อเรียกใช้ตัวติดต่อหลักด้วยแม่เหล็กไฟฟ้าซึ่งสามารถจัดการกับแรงดันไฟฟ้ การออกแบบนี้ให้อินเตอร์เฟซที่สําคัญระหว่างอิเล็กทรอนิกส์ควบคุมที่ละเอียดอ่อนและภาระมอเตอร์ที่มีประสิทธิภาพ ทําให้ ผลิตตามมาตรฐานระหว่างประเทศที่เข้มงวด ตัวติดต่อนี้มีชื่อเสียงด้วยขนาดที่กะทัดรัด อายุการใช้งานไฟฟ้าที่ยาวนานและประสิทธิภาพที่แข็งแกร่ง ทําให้เป็นส่วนประกอบที่จำเป็นในแผงควบคุมอุตสาหกรรมระบบ HVAC และเ การออกแบบของมันได้ให้ความสําคัญทั้งความปลอดภัยในการดำเนินงาน และการรวมตัวอย่างราบรื่นในสถาปัตยกรรมการควบคุมที่ซับซ้อน

1. ภาพรวมของผลิตภัณฑ์และหลักการดําเนินงาน

DILM25-01 ((RDC24) เป็นหนึ่งในชั้นของอุปกรณ์สวิตช์เครื่องจักรไฟฟ้าที่ออกแบบมาโดยเฉพาะสำหรับการควบคุมวงจรไฟฟ้า หลักของการทำงานของมันอยู่ในความแม่เหล็กไฟฟ้า เมื่อแรงดันควบคุม DC ที่กำหนดไว้ (24V DC) ถูกนำไปใช้กับขั้วขดลวดของมันจะสร้างสนามแม่เหล็ก สนามนี้ดึงอุปกรณ์ที่เคลื่อนย้ายได้ซึ่งเชื่อมต่อกับติดต่อพลังงานหลักโดยบังคับให้พวกเขาปิดและเสร็จสมบูรณ์วงจรไปยังโหลดเช่นมอเตอร์ เมื่อลดพลังงานของขดลวดกลไกสปริงกลับแอร์เมเตอร์ไปยังตำแหน่งเดิม เปิดติดต่อและขัดขวางวงจรไฟฟ้า การกระทำเปิด/ปิดพื้นฐานนี้ให้การแยกและการควบคุมที่สําคัญ

รุ่นนี้เป็นส่วนหนึ่งของชุดมาตรฐาน ซึ่ง "25" โดยทั่วไปหมายถึงขนาดเฟรมเฉพาะและความสามารถในการบรรทุกปัจจุบัน ตัวเลือก "(RDC24) " ระบุอย่างชัดเจนว่า ขดลวดการทำงานได้รับการจัดอันดับสําหรับ 24V DC การควบคุม DC แรงดันต่ำนี้มีข้อดีที่สําคัญ รวมถึงความปลอดภัยที่เพิ่มขึ้นสำหรับผู้ประกอบการลดต้นทุนสายไฟสำหรับวงจรควบคุมและความเข้ากันได้อย่างดีเยี่ยมกับตัวควบคุมรัฐแข็งที่ทันสมัยเช่ การออกแบบของตัวติดต่อรับประกันการแยกทางกายภาพระหว่างวงจรควบคุม DC แรงดันต่ำ และวงจรไฟฟ้าแรงดันสูงที่มันสวิตช์

2. ข้อมูลจำเพาะทางเทคนิคและลักษณะการทำงาน

DILM25-01 ((RDC24) ถูกกําหนดโดยชุดพารามิเตอร์ทางเทคนิคที่ครอบคลุมที่กำหนดช่วงการใช้งาน ขดลวดของมันถูกเพิ่มประสิทธิภาพสําหรับ 24V DC, แรงดันควบคุมมาตรฐานในตั้งค่าอุตสาหกรรม การติดต่อหลักได้รับการจัดอันดับสําหรับกระแสความร้อนเฉพาะโดยทั่วไปสูงสุด 25 แอมป์และถูกออกแบบมาเพื่อจัดการแรงดันไฟฟ้าอุปกรณ์ต่างๆ รวมถึงแรงดันไฟฟ้า AC สามเฟสทั่วไปเช่น 400V เครื่องวัดประสิทธิภาพสําคัญคือความทนทานทางไฟฟ้ามักจะได้รับการจัดอันดับสำหรับรอบการทำงานหลายร้อยพันภายใต้ภาระที่จัดอันดับและอายุการใช้งานทางกลที่สูงขึ้นมาก

อุปกรณ์ถูกออกแบบมาเพื่อต้านกระแสเข้าสูงซึ่งเป็นเรื่องทั่วไปเมื่อเริ่มต้นมอเตอร์โดยไม่ต้องเชื่อมติดต่อกัน มันมีพื้นที่ที่กะทัดรัดที่ประหยัดพื้นที่ที่มีค่าในการวางแผงควบคุม และถูกออกแบบมาเพื่อการติดตั้งง่ายบนราง DIN มาตรฐาน ตัวติดต่อก็แสดงคุณสมบัติการจัดการใช้พลังงานต่ำ หลังจากดึงเริ่มต้นจะต้องมีกระแสน้อยลงเพื่อรักษาตัวติดต่อในสถานะปิดซึ่งลดการสร้างความร้อนภายในขดลวดและปรับปรุงประสิทธิภาพพลังงาน

3. คุณสมบัติการออกแบบและรายละเอียดการก่อสร้าง

การก่อสร้างและการจัดการโค้งที่แข็งแกร่ง

การก่อสร้างทางกายภาพของ DILM25-01 ((RDC24) มุ่งเน้นไปที่อายุยาวนานและความน่าเชื่อถือ ตู้ทำจากวัสดุเทอร์โมพลาสติกที่ดับด้วยตนเองคุณภาพสูงที่ให้ความแยกและความต้านทานต่อการกระแทกที่ดีเยี่ยม เส้นทางและติดต่อที่นำกระแสหลักมักจะทำจากโลหะผสมที่ใช้เงินเช่นเงิน-แคดเมียมออกไซด์ (AgCdO) หรือทางเลือกที่ทันสมัยมากขึ้นเช่นเงิน-ดีบุกออกไซด์ (AgSnO2) ซึ่งมีความต้านทานที่เหนือกว ด้านสําคัญของการออกแบบของมันคือระบบการดับโค้ง เมื่อที่ติดต่อเปิดภายใต้ภาระโค้งไฟฟ้าจะเกิดขึ้น ตัวติดต่อรวมถึงห้องโค้ง deion ซึ่งใช้แผ่นแยกเพื่อเย็น, ยืดและดับโค้งอย่างรวดเร็ว, ลดการสึกหรอการติดต่อและป้องกันความเสียหายต่ออุปกรณ์

Modularity และการบูรณาการติดต่อช่วยเหลือ

คุณสมบัติสําคัญของตัวติดต่อควบคุม DC นี้คือการสนับสนุนสําหรับบล็อกติดต่อเสริมแบบโมดูล บล็อกอุปกรณ์เสริมเหล่านี้สามารถติดได้อย่างง่ายดายบนด้านหน้าหรือด้านข้างของหน่วยติดต่อหลัก พวกเขาให้สัญญาณการติดต่อที่เปิดปกติ (NO) หรือปิดปกติ (NC) ที่เชื่อมต่อกับตำแหน่งของตัวติดต่อหลัก การติดต่อเสริมเหล่านี้เป็นสิ่งที่จําเป็นสําหรับโลจิคการควบคุม ให้ข้อเสนอแนะกับ PLC เพื่อยืนยันสถานะของตัวติดต่อ (เปิดหรือปิด) ทําให้วงจรที่เชื่อมต่อเพื่อป้องกันการด Modularity นี้ช่วยให้สามารถปรับแต่งตัวติดต่อตามความต้องการที่แม่นยำของวงจรควบคุมโดยไม่ต้องเปลี่ยนอุปกรณ์หลัก

4. พื้นที่การใช้งานหลักและโซลูชั่นอุตสาหกรรม

DILM25-01 ((RDC24) พบวัตถุประสงค์ของมันในการใช้งานที่หลากหลายที่การควบคุมมอเตอร์ที่น่าเชื่อถือไม่สามารถเจรจาได้ ในอุตสาหกรรมอัตโนมัติมันถูกใช้ทุกที่เพื่อควบคุมพลังงานหลักสําหรับมอเตอร์เหนี่ยวนำสามเฟสขับเคลื่อนสายพานลำเลียงปั๊มพัดลมและแกนเครื่องมื ขดลวด DC ของมันทำให้มันเข้ากันที่สมบูรณ์แบบสําหรับบัตรเอาท์พุตของ PLC สร้างองค์ประกอบการดําเนินการสุดท้ายในลําดับการควบคุมอั

ในระบบการจัดการอาคาร ตัวควบคุมมอเตอร์นี้ใช้ในการเริ่มต้นและหยุดมอเตอร์คอมเพรสเซอร์ HVAC ขนาดใหญ่, พัดลมลมและมอเตอร์ปั๊ม การใช้วงจรควบคุม 24 โวลต์ DC เพิ่มความปลอดภัยในสถานที่ที่สามารถเข้าถึงได้บ่อยนี้ นอกจากนี้ยังเป็นส่วนประกอบสำคัญในอุปกรณ์พิเศษ เช่น ลิฟต์และรอกอุตสาหกรรม เครื่องจักรบรรจุภัณฑ์ และแผงควบคุมการบำบัดน้ำ ความน่าเชื่อถือของมันรับประกันเวลาหยุดทำงานที่น้อยที่สุดและการทำงานที่ปลอดภัยในกระบวนการที่สําคัญเหล่านี้

5. ข้อดีในการดำเนินงานและประโยชน์ทางเศรษฐกิจ

ความปลอดภัยและความน่าเชื่อถือของระบบการควบคุมที่เพิ่มขึ้น

ข้อดีหลักของการใช้ตัวควบคุม DC เช่น DILM25-01 คือความปลอดภัยที่เพิ่มขึ้น โดยการแยกวงจรควบคุม DC แรงดันต่ำ (24V DC) จากวงจรไฟฟ้ามอเตอร์แรงดันสูง มันปกป้องผู้ประกอบและอุปกรณ์ควบคุมจากความเสี่ยงแรงดันสูงที่อาจเกิดขึ้น การกระทําทางกลไฟฟ้าให้การแตกต่างทางกายภาพที่แน่นอนในวงจร รับประกันการแยกอย่างสมบูรณ์เมื่อปิดซึ่งเป็นคุณสมบัติความปลอดภัยที่สําคัญ

ลดค่าใช้จ่ายตลอดอายุการใช้งาน และการบูรณาการที่เรียบง่าย

อายุการใช้งานไฟฟ้าและเครื่องกลที่ยาวนานของตัวติดต่อนี้ช่วยลดค่าใช้จ่ายในการบำรุงรักษาและการเปลี่ยนในช่วงอายุการใช้งานของเครื่องจักร การออกแบบแบบโมดูลและความสามารถในการติดตั้งราง DIN ลดเวลาการติดตั้งและค่าใช้จ่ายแรงงาน ความเข้ากันได้กับระบบ PLC DC 24V ช่วยให้การออกแบบระบบควบคุมโดยรวมง่ายขึ้น ช่วยลดความต้องการของรีเลยกลางในหลายกรณีและลดความซับซ้อนของการส่งสายไฟ สิ่งนี้นําไปสู่แผงควบคุมที่แข็งแกร่ง มีประสิทธิภาพด้านค่าใช้จ่าย และง่ายต่อการบำรุงรักษา ซึ่งให้ประโยชน์ทางเศรษฐกิจที่สํ

คำถามที่ถามบ่อย (FAQ)

ความแตกต่างที่สำคัญระหว่างตัวติดต่อและรีเลย์คืออะไรและทำไม DILM25-01 เป็นตัวติดต่อ?

ในขณะที่ทั้งสองเป็นสวิตช์เครื่องจักรไฟฟ้า ตัวติดต่อเช่น DILM25-01 ได้รับการออกแบบโดยเฉพาะเพื่อจัดการกับภาระกระแสสูงโดยทั่วไปที่เกี่ยวข้องกับมอเตอร์องค์ประกอบความ พวกเขามีการก่อสร้างที่แข็งแกร่ง ระบบการดับโค้งที่สร้างขึ้น และได้รับการจัดอันดับสําหรับการดำเนินงานจำนวนมาก รีเลย์โดยทั่วไปมีขนาดเล็กออกแบบมาสําหรับกระแสที่ต่ำกว่าในวงจรควบคุมและขาดคุณสมบัติการดัดตายโค้งที่หนัก DILM25-01 ถูกจัดอย่างเป็นตัวควบคุมมอเตอร์เนื่องจากการออกแบบของมันซึ่งได้รับการปรับปรุงสำหรับกระแสเข้าสูงและความต้องการพลังงานอย่างต่อเนื่องของภาระมอเตอร์

ทำไมข้อกำหนดของขดลวด 24 โวลต์ DC เป็นสิ่งสำคัญสําหรับการออกแบบระบบ?

ขดลวด 24 โวลต์ DC เป็นคุณสมบัติสําคัญสําหรับระบบควบคุมอุตสาหกรรมที่ทันสมัย มันถือว่า "ความปลอดภัยแรงดันต่ำพิเศษ" (SELV) ซึ่งลดความเสี่ยงของการกระแทกไฟฟ้าให้กับบุคลากรในระหว่างการส่งสายไฟและการแก้ไขปัญหาอย่างมาก นอกจากนี้ ระดับแรงดันนี้เป็นออกมาตรฐานสําหรับ Programmable Logic Controllers (PLCs) ส่วนใหญ่, เซนเซอร์และคอนโทรลเลอร์อัตโนมัติ การใช้ตัวติดต่อควบคุม DC ด้วยขดลวด 24V จะรับประกันความเข้ากันได้โดยตรง ทำให้สถาปัตยกรรมการควบคุมง่ายขึ้น ลดความต้องการส่วนประกอบอินเตอร์เฟซเพิ่มเติม และเพิ่

สามารถเพิ่มติดต่อเสริมได้ในตัวติดต่อนี้และวัตถุประสงค์ของพวกเขาคืออะไร?

ใช่ DILM25-01 (RDC24) ได้รับการออกแบบเพื่อรับบล็อกติดต่อเสริมแบบโมดูล เหล่านี้เป็นสิ่งสำคัญสําหรับตรรกะการควบคุมของระบบ พวกเขาให้สัญญาณที่แยกจากไฟฟ้า ที่สะท้อนสถานะของติดต่อพลังงานหลัก ตัวอย่างเช่น การติดต่อเสริมสามารถใช้ในการส่งสัญญาณกลับไปยัง PLC เพื่อยืนยันว่า ตัวติดต่อได้ปิดแล้วและมอเตอร์กําลังทำงาน ฟังก์ชันที่รู้จักกันในชื่อ "การปิด" หรือ "การถือ" ในวงจรควบคุม หรือเปิด

ปัจจัยสําคัญที่ต้องพิจารณาเมื่อติดตั้งตัวติดต่อนี้คืออะไร?

การติดตั้งที่เหมาะสมเป็นสิ่งสําคัญสําหรับการทํางานที่น่าเชื่อถือ การพิจารณาสำคัญรวมถึงการรับประกันว่าแรงดันควบคุมตรงกับการจัดอันดับขดลวด (24V DC) อย่างแม่นยำ กระแสโหลดไม่ควรเกินกระแสความร้อนของตัวติดต่อ และแรงดันไฟฟ้าระบบ (AC หรือ DC) ต้องอยู่ภายในขอบเขตที่กําหนดไว้ ตัวติดต่อต้องติดตั้งบนราง DIN มาตรฐานในตำแหน่งแนวตั้งตามแนวทางของผู้ผลิตเพื่อให้แน่ใจว่าการกระจายความร้อนและประสิทธิภาพของร่องโค้งที่เหมาะสม ในที่สุด การเชื่อมต่อไฟฟ้าทั้งหมดต้องแน่นไปยังแรงบิดที่กําหนดเพื่อป้องกันความร้อนเกินไป

อายุการใช้งานของตัวติดต่อนี้สามารถเพิ่มขึ้นได้อย่างไรในการใช้งานที่ต้องการ?

อายุการใช้งานของตัวติดต่อได้รับอิทธิพลมากจากภาระไฟฟ้าที่มันสวิตช์ การใช้มันในการจัดอันดับที่ระบุไว้เป็นปัจจัยที่สําคัญที่สุด สําหรับโหลดเหนี่ยวนำโดยเฉพาะอย่างยิ่งเช่นมอเตอร์ การใช้อุปกรณ์ป้องกันภายนอก เช่นรีเลย์โหลดเกินไปเป็นสิ่งจําเป็นเพื่อปกป้องตัวติดต่ การรับประกันสภาพแวดล้อมการทำงานที่สะอาดปราศจากฝุ่นชื้นและไอที่กัดกร่อนมากเกินไปจะป้องกันการเสื่อมสภาพก่อนเวลา ในที่สุด การตรวจสอบเป็นประจําหรับสัญญาณของความเสียหายทางกายภาพหรือการกัดกร่อนจากการสัมผัสสามารถช่วยวางแผนการบำรุงรักษาก่อนที่จะ
