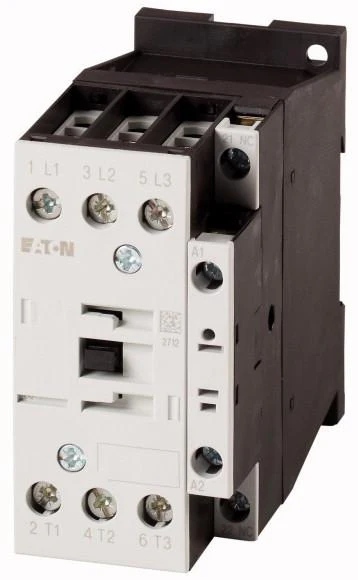

Eaton DILM32-01 เป็นส่วนประกอบพื้นฐานในแผงควบคุมอุตสาหกรรม ซึ่งเป็นตัวแทน 3 เสาคุณภาพสูงที่ออกแบบมาสําหรับการใช้งานที่ต้องการ ในฐานะสมาชิกของซีรีส์ DILM ของ Eaton ตัวติดต่ออุตสาหกรรมนี้ถูกออกแบบเพื่อให้ประสิทธิภาพที่น่าเชื่อถือและยาวนานในการควบคุมภาระสามเฟส โดยเฉพาะมอเตอร์ไฟฟ้า หน้าที่หลักของมันคือการสร้างและแตกวงจรไฟฟ้าซ้ำซ้ำซ้ำที่จะช่วยให้การควบคุมระยะไกลของอุปกรณ์ตั้งแต่ปั๊มและพัดลมง่ายๆ จนถึงเครื่องจั ด้วยการก่อสร้างที่แข็งแกร่งที่รับประกันอายุการใช้งานทางกลและไฟฟ้าสูง DILM32-01 เป็นการแก้ไขที่หลากหลายและสำคัญสําหรับนักออกแบบระบบและผู้สร้างแผงในอุตสาหกรรมต่างๆ ตั้งแต่การ
1. ภาพรวมของผลิตภัณฑ์และหลักการดําเนินงาน
Eaton DILM32-01 เป็นตัวติดต่อ 3 ขั้วที่ใช้งานด้วยเครื่องจักรไฟฟ้าหมายความว่ามันใช้ขดลวดแม่เหล็กไฟฟ้าเพื่อเปิดหรือปิดสามชุดติดต่อพลังงานหลักพร้อมกั หลักของการดำเนินงานของมันเป็นเรื่องตรง: เมื่อแรงดันควบคุมถูกนำไปใช้กับขั้วต่อขดลวด (โดยทั่วไปจะได้รับการกําหนดไว้ A1 และ A2) มันสร้างสนามแม่เหล็กที่ดึงใ การเคลื่อนไหวทางกายภาพนี้ถูกโอนไปยังติดต่อหลัก, ปิดพวกเขา และอนุญาตให้กระแสไหลไปยังภาระ. เมื่อขดลวดถูกลดพลังงาน กลไกสปริงกลับไปยังตำแหน่งเดิม บังคับให้ติดต่อหลักเปิดและขัดขวางวงจร หลักการไฟฟ้าที่เชื่อถือได้และพิสูจน์แล้วนี้ให้การแยกไฟฟ้าที่ดีเยี่ยมระหว่างวงจรควบคุมและวงจรหลักพลังงานสูง
รุ่นเฉพาะนี้ถูกออกแบบมาสําหรับการใช้งานงานมาตรฐาน AC-3 ซึ่งเป็นหมวดหมู่สำหรับการเริ่มต้นและหยุดมอเตอร์กรงกรอง "32" ในชื่อหมายถึงการจัดอันดับปัจจุบันชี้ให้เห็นว่าเหมาะสำหรับมอเตอร์สูงสุด 15 กิโลวัตต์ (20 HP) ที่ 400 โวลต์ DILM32-01 เป็นส่วนหนึ่งของระบบแบบโมดูลที่ช่วยให้สามารถติดตั้งบล็อกติดต่อเสริม, อินเตอร์ล็อกกลและอุปกรณ์เสริมอื่น ๆ ได้อย่างง่ายดายซึ่งเพิ่มการทํางานและความสามารถในการปรับตัวกับโครงการ
2. ข้อมูลจำเพาะทางเทคนิคและลักษณะการทำงาน
DILM32-01 มีลักษณะโดยชุดของพารามิเตอร์ทางเทคนิคที่แม่นยำที่กําหนดขอบเขตการใช้งาน มันถูกจัดอันดับสําหรับแรงดันไฟฟ้าที่ใช้งานสูงสุด 690V AC และแรงดันฉนวนที่จัดอันดับ 1000V การจัดอันดับกระแสความร้อน Ith คือ 32 A และสําหรับหมวดหมู่การใช้งาน AC-3 มาตรฐานได้รับการจัดอันดับสําหรับ 15 กิโลวัตต์ที่ 400 โวลต์ แรงดันควบคุมขดลวดมีให้บริการในความหลากหลายของแรงดัน AC และ DC มาตรฐาน ที่ช่วยให้สามารถรวมเข้ากับสถาปัตยกรรมระบบควบคุมใด ๆ
The performance metrics of this industrial contactor are impressive.It is designed for a high number of electrical operations,often in the range of millions of mechanical operations,showcasing its durability.The device features a low power consumption hold coil,which reduces energy usage and heat generation in the control panel after the initial pull-in surge.Furthermore,it is designed to withstand high inrush currents,which are common when starting inductive loads like motors,ensuring reliable operation over its entire service life.
3. คุณสมบัติการออกแบบและรายละเอียดการก่อสร้าง
การก่อสร้างที่แข็งแกร่งและการเลือกวัสดุ
การสร้างทางกายภาพของ DILM32-01 มุ่งเน้นความทนทานและความปลอดภัย ที่อยู่อาศัยทำจากพลาสติกวิศวกรรมคุณภาพสูงที่ดับด้วยตนเอง ที่ให้ความต้านทานที่ดีเยี่ยมต่อการกระแทก สารเคมีและความร้อน นี้รับประกันการใช้งานที่ปลอดภัยและป้องกันการแพร่กระจายไฟ การติดต่อหลักโดยทั่วไปจะทำจากโลหะผสมที่ใช้เงินเช่นเงิน-แคดเมียมออกไซด์ (AgCdO) หรือเงิน-ดีบุกออกไซด์ (AgSnO2) ซึ่งมีคุณสมบัติการดับโค้งที่เหนือกว่า ความต้านทานต่อการเชื่อมและการกัดกร่อนการติดต
การบูรณาการและอุปกรณ์เสริม
คุณสมบัติหลักของตัวติดต่อ 3 เสานี้คือการออกแบบแบบโมดูล หน่วยฐานสามารถขยายได้อย่างง่ายดายด้วยบล็อกการติดต่อเสริมที่สามารถติดต่อได้ซึ่งสามารถให้การติดต่อที่เปิดปกติ (NO) หรือปิดปกติ (NC) เพื่อใช้ในวงจรควบคุมและสัญญาณ นี่ช่วยให้ตัวติดต่อเดียวสามารถให้ความคิดเห็นไปยัง Programmable Logic Controller (PLC) เกี่ยวกับสถานะของมัน นอกจากนี้ อุปกรณ์เสริมการล็อคกลยังสามารถติดตั้งได้ระหว่างตัวติดต่อ DILM32-01 สองตัวเพื่อป้องกันการปิดพร้อมกัน ซึ่งเป็นคุณสมบัติความปลอดภัยที่สําค นิวเมติกไทเมอร์ยังสามารถติดตั้งเพื่อให้การทำงานล่าช้า
ความปลอดภัยและการปฏิบัติตามสิ่งแวดล้อม
DILM32-01 ได้รับการออกแบบและทดสอบเพื่อตอบสนองมาตรฐานระหว่างประเทศที่สำคัญ รวมถึง IEC / EN 60947-4-1 ซึ่งควบคุมตัวติดต่อแรงดันต่ำและเครื่องเริ่มต้นมอเตอร์ การปฏิบัติตามมาตรฐานเหล่านี้รับประกันระดับของประสิทธิภาพ ความปลอดภัย และคุณภาพ ตัวติดต่อโดยทั่วไปมีเครื่องหมายขั้วที่ชัดเจน, ป้องกันนิ้วมือเพื่อความปลอดภัยของผู้ประกอบการ, และฝุ่นฝุ่นใสสำหรับขั้วขดลวด. หลายรูปแบบยังมีรอยตัวติดตั้งที่มาตรฐานที่ช่วยให้สามารถเปลี่ยนและติดตั้งได้ง่ายบนราง DIN มาตรฐาน
4. พื้นที่การใช้งานหลักและโซลูชั่นอุตสาหกรรม
การใช้งานหลักสําหรับตัวติดต่ออุตสาหกรรม Eaton DILM32-01 คือการควบคุมมอเตอร์ไฟฟ้าสามเฟส นี่ทำให้มันมีอยู่ทุกที่ในสภาพแวดล้อมอุตสาหกรรม คุณจะพบมันในแผงควบคุมสำหรับระบบลำเลียงที่มันเริ่มต้นและหยุดมอเตอร์ขับเคลื่อน ใช้ในเครื่องมือเครื่องจักรเพื่อควบคุมมอเตอร์ปั๊มแกนและน้ำเย็น ในระบบ HVAC มันถูกใช้ในการดําเนินการคอมเพรสเซอร์และมอเตอร์พัดลมขนาดใหญ่ในหน่วยจัดการอากาศทางการค้า
นอกจากการควบคุมมอเตอร์ตัวติดต่อ 3 เสานี้ยังเหมาะอย่างสมบูรณ์แบบสำหรับการเปลี่ยนโหลดสามเฟสต้านทานและอุปกรณ์อื่น ๆ นี่รวมถึงองค์ประกอบความร้อนอุตสาหกรรม, ธนาคารหม้อแปลง, และธนาคารตัวเก็บประจุสำหรับการแก้ไขปัจจัยพลังงาน. ความน่าเชื่อถือของมันทำให้มันเป็นส่วนประกอบที่เลือกสําหรับการใช้งานโครงสร้างพื้นฐานที่สําคัญ เช่น โรงบำบัดน้ำ สถานีสูบ และระบบการจําหน ความหลากหลายของมันทำให้มันเป็นบล็อกก่อสร้างพื้นฐานในแผงอัตโนมัติทั่วภาคการผลิต อาหารและเครื่องดื่ม และรถยนต์
5. ข้อดีในการดำเนินงานและประโยชน์ทางเศรษฐกิจ
เพิ่มความน่าเชื่อถือของระบบและเวลาทํางาน
ความทนทานทางกลและไฟฟ้าสูงของ DILM32-01 แปลโดยตรงในการลดเวลาที่ไม่ได้วางแผนสำหรับเครื่องจักรและกระบวนการ การออกแบบที่แข็งแกร่งของมันทนต่อความเครียดไฟฟ้าของการหยุดหยุดโค้งและการสึกหรอทางกลของการทำงานบ่อย ความน่าเชื่อถือนี้ทำให้แน่ใจว่าสายการผลิตยังคงดำเนินการและกระบวนการที่สําคัญยังคงดำเนินการ ซึ่งเป็นประโยชน์ทางเศรษฐกิจที่สํ
การบำรุงรักษาและการจัดการสินค้าคลังที่เรียบง่าย
ลักษณะแบบโมดูลของระบบ DILM32-01 ทําให้การบำรุงรักษาง่ายขึ้นและลดต้นทุนสินค้าคลัง แทนที่จะจัดเก็บชุดคอนเทคเตอร์ที่สมบูรณ์แบบสําหรับฟังก์ชั่นที่แตกต่างกัน สถานที่สามารถจัดเก็บหน่วยฐานมาตรฐานและโมดูลอุปกรณ์เส หากติดต่อเสริมล้มเหลว เพียงบล็อกเฉพาะนั้นต้องเปลี่ยน ไม่ใช่ตัวติดต่อทั้งหมด ความร่วมมือนี้รวมกับอายุการใช้งานที่ยาวนานของผลิตภัณฑ์ ส่งผลให้ค่าใช้จ่ายรวมของการเป็นเจ้าของต่ำกว่าตลอดอายุการใช้งานของแผงควบคุม
ความยืดหยุ่นและความสะดวกในการบูรณาการ
สําหรับผู้สร้างแผงและผู้รวมระบบ DILM32-01 ให้ความยืดหยุ่นพิเศษ ความพร้อมของแรงดันไฟฟ้าของขดลวดหลายตัวช่วยให้มีการออกแบบมาตรฐานในระบบควบคุมแรงดันไฟฟ้าที่แตกต่างกัน การติดตั้งและสายไฟที่ตรงประหยัดเวลาที่มีค่าในระหว่างการประกอบแผง ความสามารถในการเพิ่มอุปกรณ์เสริม หมายความว่า ตัวติดต่อฐานเดียวกันสามารถตั้งค่าสําหรับฟังก์ชันเริ่ม / หยุดง่าย ๆ หรือโครงการควบคุมที่ซับซ้อนและติดตามที่ซับซ้อนขึ้น ให้บร
คำถามที่ถามบ่อย (FAQ)
ความแตกต่างที่สำคัญระหว่างตัวติดต่อและรีเลย์คืออะไร?
ในขณะที่ทั้งสองเป็นสวิตช์เครื่องจักรไฟฟ้า ตัวติดต่อ 3 เสาเช่น DILM32-01 ถูกออกแบบโดยเฉพาะเพื่อจัดการกับภาระกระแสสูงโดยทั่วไปเป็นมอเตอร์และมีตัวติดต่อพลังงานสําหรับวงจรสามเ รีเลย์วัตถุประสงค์ทั่วไปมักจะเล็ก ๆ มีการจัดอันดับกระแสที่ต่ำกว่า และใช้สำหรับวงจรควบคุมและสัญญาณ ตัวติดต่อถูกสร้างขึ้นด้วยห้องโค้งที่แข็งแรงขึ้นและวัสดุติดต่อเพื่อจัดการโค้งสวิตช์พลังงานสูงที่มอเตอร์สร้าง
ฉันจะเลือกแรงดันไฟฟ้าของขดลวดที่ถูกต้องสำหรับ DILM32-01 ได้อย่างไร?
แรงดันไฟฟ้าของขดลวดเป็นพารามิเตอร์การเลือกที่สําคัญ และต้องตรงกับแรงดันควบคุมที่มีอยู่ในระบบของคุณ แรงดันนี้แยกจากแรงดันไฟฟ้าหลักที่ถูกสวิตช์ DILM32-01 มีให้เลือกกับขดลวดสำหรับแรงดันไฟฟ้า AC ทั่วไป (เช่น 24V, 110V, 230V, 400V) และแรงดันไฟฟ้า DC (เช่น 24V, 110V) คุณต้องตรวจสอบแผ่นข้อมูลของผู้ผลิตเพื่อหาหมายเลขสินค้าเฉพาะที่ตรงกับแรงดันไฟฟ้าของขดลวดที่คุณต้องการเพื่อให้แน่ใ
วัตถุประสงค์ของการเพิ่มติดต่อเสริมให้กับตัวติดต่อนี้คืออะไร?
ติดต่อช่วยคือติดต่อที่มีกระแสต่ำ ที่เชื่อมโยงกับการเคลื่อนไหวของตัวติดต่อหลัก มันถูกใช้เพื่อให้ความคิดเห็นสถานะกับระบบควบคุม ตัวอย่างเช่นการติดต่อเสริมที่เปิดโดยปกติสามารถติดต่อไปยังไฟนักบินเพื่อบ่งชี้ว่าเมื่อมอเตอร์กำลังทำงานหรือเข้าสู่อินพุต PLC เพื่อยืนยันว่า contactor ได้ดึงเข้าไปอย่างประสบความสำเร็จ การต
DILM32-01 สามารถใช้ในการย้อนมอเตอร์สามเฟสได้หรือไม่?
ใช่ แต่ต้องใช้ตัวติดต่อ DILM32-01 สองตัวและอุปกรณ์เสริมการล็อคเครื่องกล การกลับมอเตอร์สามเฟสเกี่ยวข้องกับการแลกเปลี่ยนสองในสามเฟส ตัวติดต่อสองตัวถูกสายเพื่อให้มีลําดับเฟสที่แตกต่างกันเหล่านี้ การเชื่อมต่อกันทางกลถูกติดตั้งทางกายภาพระหว่างพวกเขาเพื่อป้องกันไม่ให้ทั้งสองได้รับพลังงานในเวลาเดียวกัน ซึ่งจะทําให้เกิดการลัดวงจรระหว่างเฟส
สัญญาณทั่วไปที่ว่า ตัวติดต่อเช่น DILM32-01 ต้องการเปลี่ยนคืออะไร?
สัญญาณที่มองเห็นได้รวมถึงการกัดกร่อนหรือการเชื่อมที่สามารถเห็นได้เมื่อตรวจสอบ เสียงรบกวนหรือเสียงรบกวนจากขดลวดที่ล้มเหลว หรือสัญญาณของความร้อนเกินไปบนขั้ว สัญญาณการทำงานรวมถึงตัวติดต่อที่ล้มเหลวในการดึงอย่างสม่ำเสมอ มอเตอร์ที่เชื่อมต่อไม่เริ่มต้น หรือตัวติดต่อที่ลดลงอย่างไม่คาดหวัง การตรวจสอบความร้อนเป็นประจํายังสามารถตรวจจับปัญหาความร้อนเกินไป ก่อนที่จะนําไปสู่ความล้มเหลว
