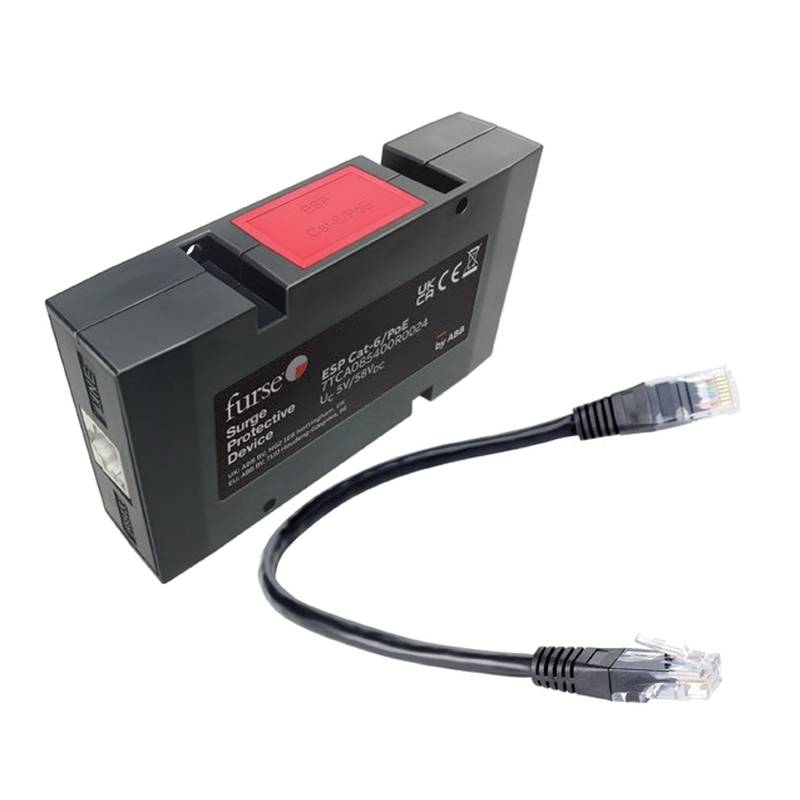

ABB Furse ESP MC Ethernet Surge Suppression, PoE Cat6 RJ45

เครือข่ายระบบอัตโนมัติทางอุตสาหกรรมที่ติดตั้งทั่วทั้งโรงงานผลิตขนาดใหญ่ต้องเผชิญกับความเปราะบางอย่างรุนแรงต่อแรงดันไฟฟ้าเกินชั่วขณะที่เหนี่ยวนำโดยฟ้าผ่าทางตรงหรือการสลับโหลดอุปนัยขนาดใหญ่ ซีรีส์อุปกรณ์ป้องกันไฟกระชากอีเธอร์เน็ต ABB Furse ESP MC มอบการปกป้องเครือข่ายที่ทนทานสำหรับสายข้อมูลอุตสาหกรรมความเร็วสูง ปกป้องสวิตช์และตัวควบคุมที่ละเอียดอ่อนจากสัญญาณรบกวนทางไฟฟ้าชั่วขณะที่รุนแรง บริษัท 北京众平科技股份有限公司 (Beijing Zhongping Technology) สนับสนุนลูกค้าอุตสาหกรรมโดยเสนอช่องทางการจัดซื้อที่เชื่อถือได้สำหรับส่วนประกอบป้องกันพิเศษเหล่านี้

การเดินสายอีเธอร์เน็ตที่ขยายออกไปซึ่งเชื่อมต่อตู้ควบคุมระยะไกลเข้ากับเครื่องมือวัดภาคสนามมักทำหน้าที่เสมือนเสาอากาศสำหรับคลื่นแม่เหล็กไฟฟ้าที่เกิดจากการคายประจุในบรรยากาศใกล้เคียงหรือเครื่องจักรอุตสาหกรรมกำลังสูง แรงดันไฟฟ้าชั่วขณะที่ถูกเหนี่ยวนำเหล่านี้จะเดินทางไปตามตัวนำแบบตีเกลียว ซึ่งเกินแรงดันไฟฟ้าทนต่อไดอิเล็กทริกของตัวรับส่งสัญญาณชั้นกายภาพมาตรฐาน และส่งผลให้เกิดการเสื่อมสภาพของซิลิคอนอย่างร้ายแรง การติดตั้งอุปกรณ์ป้องกันไฟกระชากโดยเฉพาะที่ด้านหน้าของอุปกรณ์ปลายทางโดยตรง จะสร้างการเชื่อมต่อศักย์ไฟฟ้าเท่ากันและอุปสรรคในการหนีบแรงดันไฟฟ้าที่จำเป็น ซีรีส์ ABB Furse ESP MC ใช้โทโพโลยีการระงับแบบไฮบริดหลายขั้นตอนที่ออกแบบมาเพื่อดักจับพลังงานชั่วขณะบนช่องทางการสื่อสารความถี่สูง โดยไม่ทำให้เกิดการลดทอนสัญญาณที่ยอมรับไม่ได้หรือขัดจังหวะการทำงานของเครือข่ายอุตสาหกรรมอย่างต่อเนื่อง

การรักษาความสมบูรณ์ของสัญญาณที่เข้มงวดในขณะที่เบี่ยงเบนพลังงานชั่วขณะสูงถือเป็นความท้าทายทางวิศวกรรมหลักในเครือข่ายท้องถิ่นอุตสาหกรรมความเร็วสูงที่ทำงานบนโครงสร้างพื้นฐานสายเคเบิล Cat-5e หรือ Cat-6 ส่วนประกอบการป้องกันแบบหยาบดั้งเดิมมักทำให้เกิดความจุไฟฟ้ามากเกินไปหรือความต้านทานไม่ตรงกัน ส่งผลให้เกิดการสะท้อนของสัญญาณความถี่สูง, อัตราความผิดพลาดของบิตที่เพิ่มขึ้น และการลดความเร็วลิงก์อัตโนมัติ สถาปัตยกรรม Furse ESP MC ผสานรวมเครือข่ายการคัปปลิ้งแบบเหนี่ยวนำและแบบประจุไฟฟ้าที่ปรับแต่งอย่างแม่นยำ ซึ่งตรงกับอิมพีแดนซ์ลักษณะเฉพาะของตัวกลางในการส่งสัญญาณ วิศวกรรมพิเศษนี้ช่วยให้มั่นใจได้ว่าการสูญเสียการแทรกจะน้อยที่สุดและมีการ crosstalk ที่ไม่สำคัญตลอดสเปกตรัมความถี่ที่ขยายออกไป ช่วยให้ระบบวิสัยทัศน์ทางอุตสาหกรรมและแบ็คบอนระบบอัตโนมัติระดับ Gigabit สามารถรักษารับส่งข้อมูลได้อย่างเต็มที่ในขณะที่ยังคงได้รับการปกป้องอย่างเต็มที่จากภัยคุกคามชั่วขณะ

การติดตั้งทางอุตสาหกรรมสมัยใหม่พึ่งพาเทคโนโลยี Power over Ethernet มากขึ้นเรื่อยๆ เพื่อส่งทั้งข้อมูลและแรงดันไฟฟ้าในการทำงานไปยังอุปกรณ์ภาคสนามระยะไกลผ่านโครงสร้างสายเคเบิลเส้นเดียว ซึ่งสร้างความท้าทายที่ไม่เหมือนใครสำหรับการป้องกันวงจร การมีอยู่พร้อมกันของสัญญาณข้อมูลและสายจ่ายไฟ DC หมายความว่าไฟกระชากที่เกิดจากฟ้าผ่าหรือเหตุการณ์ไฟฟ้ารั่วข้ามสามารถแพร่กระจายผ่านเส้นทางต่างๆ พร้อมกันได้ ซีรีส์ ABB Furse ESP MC นำเสนอการป้องกันแบบครบวงจรตั้งแต่สายต่อสายและสายต่อลงดินทั่วทั้งคู่สายดิฟเฟอเรนเชียลทั้งสี่คู่ เพื่อให้มั่นใจได้ถึงความครอบคลุมที่สมบูรณ์สำหรับการส่งข้อมูลมาตรฐานและการกำหนดค่าการจ่ายแรงดันไฟฟ้า PoE การประสานงานหลายเส้นทางนี้ช่วยป้องกันไม่ให้ศักย์ไฟฟ้าที่สูงขึ้นข้ามผ่านอุปสรรคการป้องกันผ่านทางร่องรอยการจ่ายไฟ และปกป้องอุปกรณ์ที่ใช้พลังงานที่เชื่อมต่ออยู่จากการชำรุดเสียหายอย่างรุนแรง

การปรับใช้การป้องกันไฟกระชากอีเธอร์เน็ตที่ครอบคลุมทั่วทั้งเครือข่ายควบคุมอุตสาหกรรม ทำให้เกิดการปรับปรุงความน่าเชื่อถือในระยะยาวที่วัดผลได้โดยการกำจัดเวลาหยุดทำงานของการสื่อสารที่เกี่ยวข้องกับสภาพอากาศ และลดความถี่ในการเปลี่ยนทดแทนส่วนประกอบ สิ่งอำนวยความสะดวกที่ 35 มม. สายการผลิตอัตโนมัติ, เวิร์กเซลล์หุ่นยนต์ และเครือข่ายแมชชีนวิสัยทัศน์ที่กว้างขวาง จะประสบกับความสูญเสียทางการเงินอย่างมากเมื่อสวิตช์เครือข่ายส่วนกลางล้มเหลวเนื่องจากความผิดAทางไฟฟ้า การรวมอุปกรณ์ป้องกันที่ติดตั้งบนราง DIN ใกล้จุดเข้าสายเคเบิลขาเข้าช่วยลดความเสี่ยงเหล่านี้ รักษาความต่อเนื่องของข้อมูลทั่วทั้งระบบการดำเนินการผลิต และลดค่าใช้จ่ายในการบำรุงรักษาตลอดอายุการใช้งานทั้งหมดสำหรับเครือข่ายการสื่อสารอุตสาหกรรมที่ซับซ้อน

Technical Specifications

Maximum Continuous Operating Voltage Uc: 5 VDC @ Data Lines

Nominal Discharge Current In: 2.5 kA 8/20 us @ All Lines

Maximum Surge Current Imax: 10 kA 8/20 us @ Per Line

Voltage Protection Level Up: 25 V @ Line-to-Line Core

Data Transfer Rate: 1 Gbps @ Cat-6 Performance

Bandwidth Category: Class D+C+B @ IEC/BS EN 61643-21

Maximum PoE Current Delivery: 1.0 A @ 57 VDC

Insertion Loss: 1.0 dB @ 100 MHz

Return Loss: 15.0 dB @ 100 MHz

Mounting Type: DIN Rail TS35 @ Enclosure Installation

Operating Temperature Range: -40°C - 80°C @ Ambient

Housing Material: Flame Retardant Polyamide @ UL94V-0

Connection Interface: RJ45 In/Out Sockets @ Shielded Housing

Grounding Connection: 4.0 mm² Terminal @ Direct Chassis Bond

System Integration and Hardware Setup

การติดตั้งทางกลที่เหมาะสมและการต่อลงดินที่มีความต้านทานต่ำเป็นสิ่งสำคัญสำหรับการเพิ่มประสิทธิภาพการเบี่ยงเบนชั่วขณะของซีรีส์ ABB Furse ESP MC ภายในตู้ควบคุมอุตสาหกรรม อุปกรณ์ป้องกันนี้มีขาติดตั้งราง DIN ในตัวที่ออกแบบมาสำหรับการติดตั้งแบบสแนปออนตรงไปตรงมาบนโปรไฟล์หมวกด้านบนมาตรฐาน 35 มม. ภายในบอร์ดจ่ายไฟรองหรือแผงควบคุม เพื่อให้ได้ประสิทธิภาพที่เหมาะสมที่สุด หน่วยนี้จะต้องถูกวางไว้ให้ใกล้กับอินเทอร์เฟซอุปกรณ์ที่ได้รับการป้องกันมากที่สุด โดยปกติจะอยู่ทันทีที่สายเคเบิลภายนอกเข้าสู่ตู้ควบคุม

การเชื่อมต่อทางไฟฟ้าต้องใส่ใจอย่าง 35 มม. ต่อเส้นทางสายดิน เพื่อให้แน่ใจว่าพลังงานชั่วขณะพบเส้นทางที่มีความเหนี่ยวนำต่ำออกห่างจากอุปกรณ์อิเล็กทรอนิกส์สื่อสารที่ละเอียดอ่อน ขั้วต่อสายดินที่กำหนดบนตัวเรือนโมดูลจะต้องถูกยึดติดโดยตรงกับแผ่นรองโลหะภายในหรือแถบทองแดงสายดินเฉพาะ โดยใช้ตัวนำที่สั้นและหนาที่มีพื้นที่หน้าตัดอย่างน้อย 4.0 มม.² สายดินที่ยาวหรือขดจะทำให้เกิดความเหนี่ยวนำปรสิต ซึ่งสามารถเพิ่มแรงดันไฟฟ้าตกค้างที่อนุญาตให้อุปกรณ์ปลายทางที่ได้รับการป้องกันได้รับอย่างมีนัยสำคัญในระหว่างเหตุการณ์ไฟกระชากอัตราการเพิ่มสูง สายเคเบิลคู่บิดเกลียวที่มีการป้องกันต้องรักษาความสมบูรณ์ของการป้องกันอย่างต่อเนื่องผ่านตัวเรือนตัวระงับ เพื่อรักษาความเข้ากันได้ทางแม่เหล็กไฟฟ้าและป้องกันการเชื่อมต่อสัญญาณรบกวนในสภาพแวดล้อมอุตสาหกรรมที่รุนแรง

Reliability and Environmental Durability

สภาพแวดล้อมระบบอัตโนมัติทางอุตสาหกรรมต้องการฮาร์ดแวร์ที่ทนทานซึ่งสามารถทนต่อความผันผวนของอุณหภูมิที่รุนแรง การสั่นสะเทือนทางกลอย่างต่อเนื่อง และสารปนเปื้อนในอากาศโดยที่ประสิทธิภาพไม่เสื่อมถอย ซีรีส์ ABB Furse ESP MC ถูกบรรจุอยู่ในตัวเรือนโพลีอาไมด์เกรดสูงที่ดับไฟได้เองซึ่งเป็นไปตามมาตรฐานการติดไฟที่เข้มงวด เพื่อให้มั่นใจว่าการทำงานจะปลอดภัยภายในแผงควบคุมไฟฟ้าที่มีความหนาแน่นสูง การประกอบแผงวงจรพิมพ์ภายในใช้ส่วนประกอบแบบยึดบนพื้นผิวที่บัดกรีภายใต้การควบคุมคุณภาพที่เข้มงวด เพื่อต้านทานความเครียดทางกลที่เกี่ยวข้องกับเครื่องจักรอุตสาหกรรมหนักและโครงสร้างพื้นฐานการขนส่งใกล้เคียง

การจัดการระบายความร้อนภายในตู้รักษาไว้ผ่านการออกแบบการพาความร้อนแบบพาสซีฟที่มีประสิทธิภาพ ช่วยให้วงจรการระงับสามารถทำงานได้อย่างต่อเนื่องในช่วงอุณหภูมิโดยรอบที่ขยายตั้งแต่ -40°C ถึง 80°C ส่วนประกอบแคลมป์โซลิดสเตตภายในและหลอดปล่อยก๊าซได้รับการจัดอันดับสำหรับเหตุการณ์การตีหลายครั้งภายในขีดจำกัดพลังงานที่กำหนด ให้Aอายุการใช้งานการทำงานที่ยาวนานโดยไม่ต้องเปลี่ยนใหม่ทันทีหลังจากเกิดเหตุการณ์ชั่วขณะเล็กน้อย การตรวจสอบด้วยสายตาเป็นระยะในระหว่างรอบการบำรุงรักษาโรงงานตามปกติช่วยให้แน่ใจว่าการเชื่อมต่อสายดินยังคงแน่นหนาและปราศจากการเกิดออกซิเดชันทางสิ่งแวดล้อม รักษาความสมบูรณ์ของการป้องกันระยะยาวทั่วทั้งสถาปัตยกรรมเครือข่ายของสิ่งอำนวยความสะดวก

Selection Guidance and Alternative Options

การเลือก 35 มม. รุ่นป้องกันไฟกระชากอีเธอร์เน็ตที่เหมาะสมต้องมีการประเมินอย่างรอบคอบเกี่ยวกับโครงสร้างพื้นฐานสายเคเบิลเครือข่ายเฉพาะ, ความเร็วในการส่งข้อมูล และข้อกำหนดการจ่ายพลังงานของแอปพลิเคชันเป้าหมาย ตัวแปรมาตรฐาน ESP MC รองรับสายเครือข่ายพื้นฐาน ในขณะที่รุ่นพิเศษเช่น ESP MC/Cat-5e และ ESP MC/Cat-6 ได้รับการปรับให้เหมาะสมสำหรับอัตราข้อมูลความถี่สูงเพื่อป้องกันการสูญเสียการแทรกในสภาพแวดล้อมกิกะบิต สำหรับการติดตั้งที่รวมสายโทรคมนาคมรุ่นเก่าหรือบัสเครื่องมือวัดอุตสาหกรรมพิเศษ ตัวเลือกตัวแปร รวมถึงรุ่น ESP MC/TN/RJ11, ESP KT, ESP KT2 และ ESP ISDN มีการกำหนดค่าพินที่ปรับแต่งและเกณฑ์การป้องกันแรงดันไฟฟ้า

การจัดหาส่วนประกอบพิเศษเหล่านี้ผ่านช่องทางการจัดจำหน่ายที่ได้รับอนุญาตช่วยให้มั่นใจได้ถึงความสามารถในการตรวจสอบย้อนกลับอย่าง 35 มม. และการปฏิบัติตามมาตรฐานความปลอดภัยระหว่างประเทศ 北京众平科技股份有限公司 (Beijing Zhongping Technology) ทำหน้าที่เป็นซัพพลายเออร์ระดับภูมิภาคที่เชื่อถือได้ โดยให้คำแนะนำทางเทคนิคระดับมืออาชีพและสินค้าคงคลังในท้องถิ่นที่พร้อมใช้งาน เพื่อช่วยให้ทีมวิศวกรรมเลือกAรุ่นอ้างอิงไขว้ที่ตรงกันสำหรับการอัปเกรดเครือข่ายอุตสาหกรรมที่ซับซ้อน

Frequently Asked Questions (FAQ)

1. What standards govern the performance testing of the ABB Furse ESP MC series?

The product is tested in accordance with IEC/BS EN 61643-21, covering performance requirements and testing methods for surge protective devices connected to telecommunication and signalling networks.

2. Does the unit support Power over Ethernet applications?

Yes, the design supports PoE operation, accommodating standard DC power delivery voltages and continuous current loads up to 1.0 A across the twisted-pair conductors.

3. Can this surge protector handle Cat-6 high-speed data transmission without reducing network speed?

Yes, specific variants are engineered with optimized impedance matching to support Cat-6 performance up to 1 Gbps with minimal insertion loss and low cross-talk.

4. Is a separate grounding cable required for installation?

Yes, the device requires a low-impedance connection from its grounding terminal directly to the enclosure earth bar or metallic backplate using a minimum 4.0 mm² conductor.

5. How does the unit protect against both common mode and differential mode surges?

The internal multi-stage circuitry provides comprehensive protection across all individual line conductors and shield elements to clamp both line-to-line and line-to-earth transients.

6. What type of physical mounting is supported by the enclosure?

The housing features an integrated footprint designed for direct snap-on mounting onto standard 35 mm DIN rails inside industrial control cabinets.

7. What alternative variants are available for non-ethernet communication lines?

The product family includes specialized variants such as the ESP MC/TN/RJ11 for telecom sockets, alongside ESP KT, ESP KT2, and ESP ISDN models for diverse signaling interfaces.

8. What procurement support is available for urgent facility maintenance?

北京众平科技股份有限公司 (Beijing Zhongping Technology) provides responsive technical consultation and accessible local inventory stock to support rapid delivery of replacement parts for scheduled or emergency maintenance.
