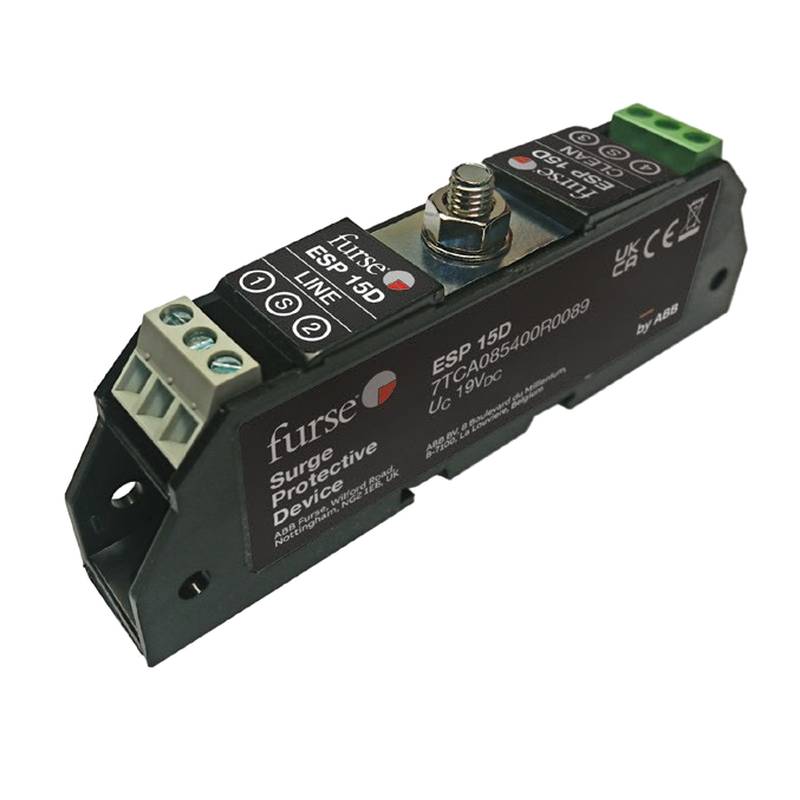

กลุ่มผลิตภัณฑ์ Furse ESP TN ช่วยป้องกันสายสื่อสารแบบสองสาย เช่น โทรศัพท์, ISDN, DSL และ G.FAST จากแรงดันเกินชั่วขณะที่เกิดจากฟ้าผ่าและการสลับการทำงานทางไฟฟ้าขนาดใหญ่ อุปกรณ์ป้องกันไฟกระชากขนาดกะทัดรัดเหล่านี้ได้รับการออกแบบให้เป็นไปตามมาตรฐาน IEC/BS EN 61643-21 โดยสามารถติดตั้งเข้ากับราง DIN มาตรฐานได้โดยตรง
โครงสร้างพื้นฐานด้านโทรคมนาคมที่เดินสายมาจากสภาพแวดล้อมภายนอกอาคารมักทำให้เกิดไฟกระชากชั่วขณะที่รุนแรง ซึ่งขับเคลื่อนด้วยการเหนี่ยวนำแม่เหล็กไฟฟ้าและการเพิ่มขึ้นของศักย์ไฟฟ้าดิน ไฟกระชากพลังงานสูงเหล่านี้สามารถเจาะทะลุอินเทอร์เฟซส่วนปลายที่บอบบางได้อย่างง่ายดาย ทำลายระบบตู้สาขาโทรศัพท์อัตโนมัติ (PBX) สมัยใหม่, เกตเวย์เสียง และชิปเซ็ตโมเด็ม สถาปัตยกรรมของ Furse ESP TN นำโทโพโลยีการป้องกันแบบไฮบริดหลายขั้นตอนมาใช้ ซึ่งผสมผสานหลอดปล่อยก๊าซสำหรับงานหนักเข้ากับองค์ประกอบแคลมป์เซมิคอนดักเตอร์ที่ตอบสนองรวดเร็ว การออกแบบนี้ประสานการระงับแรงดันเกินทั้งในแนวตามยาวและแนวขวางได้อย่างมีประสิทธิภาพ พร้อมทั้งเบี่ยงเบนพลังงานอันตรายลงสู่สายดินสำหรับใช้งานอย่างปลอดภัย ขณะเดียวกันก็หนีบแรงดันไฟฟ้าตกค้างที่ผ่านเข้ามาให้อยู่ต่ำกว่าเกณฑ์ความทนทานต่อฉนวนของฮาร์ดแวร์โทรคมนาคมที่เชื่อมต่ออยู่
การนำอุปกรณ์ระงับไฟกระชากแบบอินไลน์มาใช้ในช่องทางการสื่อสารความถี่สูงในอดีตมักทำให้เกิดการสูญเสียการแทรกแซงอย่างมีนัยสำคัญ, ความต้านทานที่ไม่ตรงกัน และประจุไฟฟ้าแฝดที่ลดทอนความชัดเจนของเสียงและปริมาณงานข้อมูล วงจรของ ESP TN ได้รับการออกแบบทางวิศวกรรมมาเพื่อรักษาความต้านทานลูปที่ควบคุมอย่างแน่นหนาและโปรไฟล์ประจุไฟฟ้าแฝดที่น้อยที่สุดทั่วทั้งคู่สายที่ได้รับการป้องกัน ความสมดุลทางเทคนิคนี้ช่วยให้มั่นใจได้ว่าสัญญาณบรอดแบนด์, ความถี่ของสายสมาชิกดิจิทัล และการส่งสัญญาณเสียงแบบแอนาล็อกทำงานโดยมีการลดทอนสัญญาณที่น้อยมาก ป้องกันความเสียหายของแพ็กเก็ต, สัญญาณกระพือ หรือสัญญาณรบกวนพื้นหลังที่ได้ยินบนลิงก์เสียงที่ใช้งานอยู่
โครงข่ายกระจายสัญญาณโทรคมนาคมความหนาแน่นสูงและแร็คโครงข่ายกระจายสัญญาณย่อยมีข้อจำกัดด้านพื้นที่ที่สำคัญควบคู่ไปกับข้อกำหนดการเข้าถึงที่ยากลำบากสำหรับกิจวัตรการบำรุงรักษาปกติ รุ่น SL TN ตอบสนองข้อจำกัดทางกายภาพนี้ผ่านฟอร์มแฟคเตอร์ที่บางเฉียบและปราดเปรียว ซึ่งช่วยเพิ่มความจุของรางแนวตั้งในตู้เก็บอุปกรณ์ที่มีความแออัดให้สูงสุด นอกจากนี้ รุ่น SL TNL ยังผสานรวมการวินิจฉัยสถานะด้วยไฟ LED ที่มองเห็นได้ควบคู่ไปกับการออกแบบโมดูลแบบพลักอินที่สามารถถอดเปลี่ยนได้ทันทีขณะใช้งาน ซึ่งช่วยให้ช่างเทคนิคสามารถระบุสถานะการป้องกันที่เสื่อมสภาพได้ทันทีและเปลี่ยนชุดประกอบย่อยที่เสียหายได้โดยไม่ต้องถอดสายสัญญาณที่ยังมีไฟอยู่หรือขัดจังหวะเวลาทำงานของเครือข่าย
การปฏิบัติตามมาตรฐานโทรคมนาคมสากลและมาตรฐานการป้องกันฟ้าผ่าโครงสร้างยังคงเป็นพื้นฐานสำคัญสำหรับการติดตั้งระบบแรงดันต่ำทางอุตสาหกรรม, เครือข่ายความปลอดภัยเชิงพาณิชย์ และศูนย์ข้อมูลทางการเงิน การปรับใช้แผนการป้องกันที่ประสานสอดคล้องตามมาตรฐาน BS EN 62305 ช่วยให้มั่นใจได้ว่าบริการสายทองแดงที่เข้ามาใช้ระนาบอ้างอิงศักย์ไฟฟ้าร่วมกัน ซึ่งช่วยลดอัตราความล้มเหลวของอุปกรณ์ที่หายนะได้อย่างมาก Beijing Zhongping Technology สนับสนุนผู้บูรณาการทางวิศวกรรมท้องถิ่นโดยเสนอความเชี่ยวชาญในการเลือกผลิตภัณฑ์ที่ครอบคลุมและการส่งมอบส่วนประกอบที่เชื่อถือได้เพื่อให้เป็นไปตามข้อกำหนดการป้องกันระบบที่เข้มงวด
ข้อกำหนดทางเทคนิค
ซีรีส์ผลิตภัณฑ์: กลุ่มผลิตภัณฑ์ Furse ESP TN @ อุณหภูมิแวดล้อมมาตรฐาน
ขอบเขตการใช้งาน: โทรคมนาคมแบบสองสาย, ISDN, DSL, G.FAST @ สาย 2 สาย
การปฏิบัติตามมาตรฐานการทดสอบ: IEC/BS EN 61643-21 @ คลาส D+C+B
ประเภทการติดตั้ง: ราง DIN @ 35 มม. Top Hat
แรงดันไฟฟ้าในการทำงานสูงสุด Uc: 250 VDC @ โหลดต่อเนื่องสูงสุด
กระแสไฟปล่อยสูงสุด In: 10 kA @ รูปคลื่น 8 / 20 us
แรงดันไฟฟ้าจำกัด Up: 30 V @ อัตราไฟกระชาก 1 kV/us
ความต้านทานลูป: 4.2 โอห์ม @ 20°C
แบนด์วิธ / ความถี่ตัด: 20 MHz @ ระบบ 50 โอห์ม
ช่วงอุณหภูมิในการทำงาน: -40°C - +80°C
วัสดุตัวเรือน: ABS หน่วงไฟ @ UL 94 V-0
ระดับการป้องกันสิ่งแปลกปลอม: IP20 @ IEC 60529
ขนาด (หน่วยมาตรฐาน): ความกว้าง 7 มม. @ โปรไฟล์ไลน์บางเฉียบ
คุณสมบัติการแสดงสถานะ: ตัวบ่งชี้ภาพ LED @ เฉพาะรุ่น SL TNL
การบูรณาการระบบและการตั้งค่าฮาร์ดแวร์
การติดตั้งหน่วยป้องกันไฟกระชากโทรคมนาคมอย่างเหมาะสมจำเป็นต้องปฏิบัติตามหลักการต่อลงดินที่มีความต้านทานต่ำอย่างเคร่งครัด เพื่อหลีกเลี่ยงการเชื่อมโยงสัญญาณรบกวนโหมดร่วมและลูปกราวด์ โมดูลป้องกันจะต้องติดตั้งบนราง DIN โลหะที่ต่อเข้าด้วยกันอย่างสะอาดซึ่งเชื่อมต่อโดยตรงกับบาร์กราวด์โทรคมนาคมหลักโดยใช้ตัวนำต่อลงดินเกจสั้นและหนา สายเคเบิลภาคสนามที่เข้ามาจากจุดดรอปภายนอกควรสิ้นสุดอย่างสะอาดที่ขั้วต่ออินพุตที่มีการป้องกัน ในขณะที่สายแพตช์อุปกรณ์ภายในเชื่อมต่อกับด้านเอาต์พุตที่มีการป้องกันโดยไม่ต้องไขว้เส้นทาง การรักษาการแยกทางกายภาพระหว่างสายขาเข้าที่สกปรกและสายขาออกที่สะอาดจะช่วยป้องกันสัญญาณรบกวนข้ามทางแม่เหล็กไฟฟ้าและการเชื่อมโยงชั่วขณะทุติยภูมิภายในตู้กระจายสินค้า
ความน่าเชื่อถือและความทนทานต่อสิ่งแวดล้อม
สภาพแวดล้อมทางอุตสาหกรรมและเชิงพาณิชย์ทำให้โครงสร้างพื้นฐานด้านการสื่อสารต้องเผชิญกับความเครียดทางความร้อนอย่างต่อเนื่อง, การสั่นสะเทือนทางกล และองค์ประกอบทางอากาศที่มีฤทธิ์กัดกร่อน ตัวเรือนใช้โพลิเมอร์เทอร์โมพลาสติกเกรดสูงที่ได้มาตรฐานการติดไฟ UL 94 V-0 ช่วยให้มั่นใจได้ถึงความสมบูรณ์ของโครงสร้างภายใต้อุณหภูมิภายในตู้ที่สูงขึ้น ส่วนประกอบภายในผ่านการหมุนเวียนความร้อนอย่างเข้มงวดและการคัดกรองความเครียดทางไฟฟ้าเพื่อรับประกันเสถียรภาพในการดำเนินงานในระยะยาว การรวมตัวบ่งชี้สถานะ LED แบบภาพบนรุ่นขั้นสูงช่วยให้บุคลากรบำรุงรักษาสามารถตรวจสอบสุขภาพของส่วนประกอบภายในได้อย่างต่อเนื่องโดยไม่ต้องใช้ม้านั่งทดสอบการวินิจฉัยพิเศษ
คำแนะนำในการเลือกและตัวเลือกทางเลือก
การเลือกอุปกรณ์ป้องกันไฟกระชากโทรคมนาคมที่เหมาะสมต้องอาศัยการประเมินอย่างรอบคอบเกี่ยวกับแรงดันไฟฟ้าของสาย, แบนด์วิธความถี่, ข้อจำกัดด้านพื้นที่ทางกายภาพ และโปรโตคอลการส่งสัญญาณ รุ่นมาตรฐาน ESP TN เหมาะสำหรับความต้องการใช้งานทั่วไป ในขณะที่ซีรีส์ SL TN แบบบางเฉียบได้รับการปรับให้เหมาะสมที่สุดสำหรับตู้จัดกลุ่มความหนาแน่นสูงที่มีพื้นที่แผงจำกัด โครงการที่ต้องการการตรวจสอบด้วยภาพแบบアクทีฟ (active) จะได้รับประโยชน์จากรุ่น SL TNL Beijing Zhongping Technology ให้การสนับสนุนด้านวิศวกรรมที่ครอบคลุมและความพร้อมใช้งานของสินค้าคงคลังในท้องถิ่นเพื่อช่วยเหลือผู้ซื้อทางเทคนิคในการอ้างอิงไขว้และการเลือกโมเดลที่แม่นยำ
คำถามที่พบบ่อย (FAQ)
1. ระยะเวลานำสินค้าเชิงพาณิชย์และข้อกำหนดการสั่งซื้อขั้นต่ำสำหรับการเติมสต็อกคืออะไร?
ปริมาณแคตตาล็อกมาตรฐานจะถูกเก็บไว้ในสต็อกระดับภูมิภาคเพื่อสนับสนุนการปรับใช้โครงการอย่างรวดเร็ว โดยจะมีการยืนยันกำหนดการเติมสต็อกที่แน่นอนเมื่อทำการสั่งซื้อ
2. การคุ้มครองการรับประกันใดที่ใช้กับหน่วยป้องกันไฟกระชากโทรคมนาคมเหล่านี้?
ผลิตภัณฑ์ได้รับการสนับสนุนโดยการรับประกันบริการตามมาตรฐานของผู้ผลิตซึ่งครอบคลุมข้อบกพร่องด้านวัสดุและการผลิตภายใต้สภาพการทำงานปกติ
3. อุปกรณ์เหล่านี้สามารถป้องกันสายส่งสัญญาณ DSL และ G.FAST ความเร็วสูงโดยไม่มีการลดความเร็วได้หรือไม่?
ได้ การออกแบบวงจรภายในรักษาประจุไฟฟ้าแฝดที่น้อยที่สุดและอิมพีแดนซ์ที่ตรงกันอย่างเหมาะสมเพื่อรองรับความถี่บรอดแบนด์โดยไม่ลดทอนอัตราข้อมูล
4. ไฟ LED แสดงสถานะบนรุ่น SL TNL ทำงานอย่างไร?
LED ในตัวให้การตรวจสอบด้วยภาพอย่างต่อเนื่องเกี่ยวกับความสมบูรณ์ของส่วนประกอบภายใน โดยจะสว่างเป็นสีเขียวระหว่างการทำงานปกติและจะดับลงหากวงจรป้องกันเสียสละตัวเองเพื่อต้านทานไฟกระชากชั่วขณะที่รุนแรง
5. จำเป็นต้องขัดจังหวะบริการสื่อสารเมื่อเปลี่ยนโมดูลแบบพลักอินหรือไม่?
สถาปัตยกรรมแบบพลักอินในรุ่นที่รองรับช่วยให้สามารถเปลี่ยนโมดูลป้องกันที่หมดอายุหน้างานได้โดยไม่ต้องถอดสายสัญญาณเบื้องต้น
6. อุปกรณ์ป้องกันเหล่านี้จัดการกับแรงดันเกินทั้งในแนวตามยาวและแนวขวางหรือไม่?
ได้ โทโพโลยีวงจรไฮบริดให้การป้องกันที่ครอบคลุมทั้งในโหมดสายต่อสายและสายต่อดิน
7. อุปกรณ์เหล่านี้มีระดับการป้องกันตัวเรือนทางกายภาพอย่างไร?
ตัวเรือนแบบโมดูลาร์มีระดับการป้องกัน IP20 ซึ่งมีไว้สำหรับการติดตั้งภายในแผงควบคุมรอง, ตู้จัดกลุ่ม หรือ enclosures การกระจายสินค้าในร่ม
8. อุปกรณ์ป้องกันเหล่านี้ปฏิบัติตามกฎระเบียบการป้องกันฟ้าผ่าสากลหรือไม่?
ได้ หน่วยทั้งหมดได้รับการทดสอบตามมาตรฐาน IEC/BS EN 61643-21 และบูรณาการเข้ากับกลยุทธ์การป้องกันโครงสร้างที่กว้างขึ้นซึ่งออกแบบรอบมาตรฐาน BS EN 62305 ได้อย่างราบรื่น
