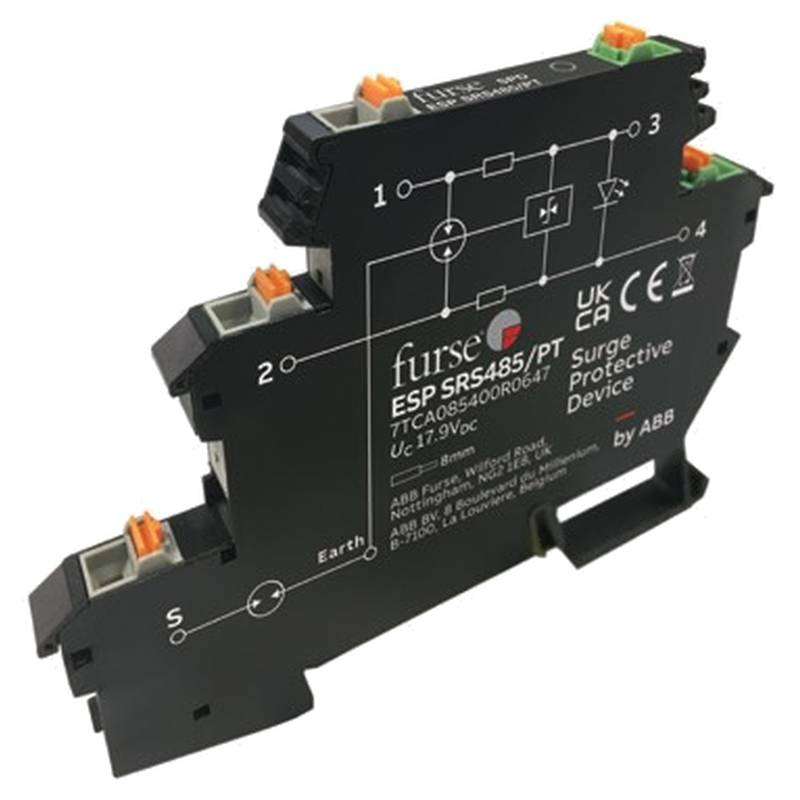

อุปกรณ์ป้องกันไฟกระชาก Furse ESP RS485, 20kA RS485 SPD ราง DIN

เครือข่ายการสื่อสารข้อมูลอุตสาหกรรมสมัยใหม่ต้องการการป้องกันที่แข็งแกร่งต่อแรงดันไฟเกินชั่วขณะที่เกิดจากการผ่าแม่เหล็กจากฟ้าผ่าและการปฏิบัติการสวิตชิ่ง ผลิตภัณฑ์อุปกรณ์ป้องกันไฟกระชากตระกูล Furse ESP RS485 ช่วยให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้ของอินเทอร์เฟซซีเรียลที่ละเอียดอ่อน ด้วยการเบี่ยงเบนพลังงานกระชากสูงอย่างปลอดภัย ผู้วีรบูรณ์ระบบมักจัดหาหน่วยที่เชื่อถือได้เหล่านี้เพื่อปกป้องสินทรัพย์โครงสร้างพื้นฐานที่สำคัญ

บัสการสื่อสารซีเรียลอุตสาหกรรมที่ปรับใช้ทั่วทั้งโรงงานผลิตขนาดกว้างขวางหรือระหว่างอาคารที่อยู่ห่างไกลเผชิญกับภัยคุกคามด้านสิ่งแวดล้อมที่รุนแรง การเดินสายเคเบิลยาวทำหน้าที่เหมือนเสาอากาศที่มีประสิทธิภาพ คอยรับสัญญาณรบกวนแม่เหล็กไฟฟ้าและกระแสไฟชั่วขณะพลังงานสูงที่เกิดจากไดรฟ์มอเตอร์ขนาดใหญ่หรือกิจกรรมฟ้าผ่าโดยตรง ความผิดปกติทางไฟฟ้าเหล่านี้เดินทางตรงเข้าไปยังชิปตัวรับส่งสัญญาณที่ไม่มีการป้องกัน ส่งผลให้ฮาร์ดแวร์เสียหายอย่างรุนแรง การสื่อสารหลุด และการหยุดทำงานของระบบที่มีค่าใช้จ่ายสูง การปกป้องเครือข่ายระบบอัตโนมัติสมัยใหม่ต้องใช้กลยุทธ์การระงับแรงดันไฟชั่วขณะแบบพิเศษที่ออกแบบมาเพื่อจัดการกับพัลส์เวลา rise time ที่รวดเร็วโดยไม่รบกวนการส่งข้อมูลตามปกติ

ข้อมูลจำเพาะทางเทคนิค

ขอบเขตการใช้งาน: สายข้อมูล RS485, Fieldbus, PROFIBUS, HART @ เครือข่ายอุตสาหกรรมมาตรฐาน

มาตรฐานการทดสอบ: ผ่านการทดสอบระดับ Class D+C+B ตามมาตรฐาน IEC/BS EN 61643-21 @ สภาวะห้องปฏิบัติการ

แรงดันไฟฟ้าใช้งานต่อเนื่องสูงสุด Uc: 16.7 V @ 25 °C

กระแสไฟกระชากสูงสุด Imax: 20 kA @ รูปคลื่น 8/20 us

กระแสไฟปล่อยระบายเล็กน้อย In: 10 kA @ รูปคลื่น 8/20 us

แรงดันไฟฟ้าจำกัด Up ที่ In: 30 V @ การกำหนดค่าแบบสายต่อสาย (Line-to-Line)

แรงดันไฟฟ้าจำกัด Up ที่ In: 650 V @ การกำหนดค่าแบบสายต่อดิน (Line-to-Earth)

แบนด์วิธ / ความเร็วในการส่งข้อมูล: สูงสุด 10 Mbps @ ความยาวสายเคเบิลที่กำหนด

ขนาด สูง x กว้าง x ลึก: 120 x 54 x 19 มม. @ ตัวเรือนโมดูลมาตรฐาน

ประเภทการติดตั้ง: รางปีกนก 35 มม. DIN Rail @ โปรไฟล์มาตรฐาน EN 60715

วัสดุตัวเครื่อง: เทอร์โมพลาสติกหน่วงการติดไฟ @ UL 94 V-0

ช่วงอุณหภูมิการทำงาน: -40 °C - +80 °C @ สภาพแวดล้อมอุตสาหกรรม

ช่วงความชื้น: 5% - 95% ไม่มีหยดน้ำควบแน่น @ สถานะการทำงาน

การรองรับขั้วต่อ: ลวดแข็งสูงสุด 2.5 มม.² @ ขั้วต่อสกรู

การเชื่อมต่อสายดิน: โดยตรงผ่านราง DIN Rail หรือแคลมป์ต่อสายดินเฉพาะ @ เส้นทางความต้านทานต่ำ

ช่องโหว่ของบัสข้อมูลอุตสาหกรรมและสถาปัตยกรรมการป้องกันสัญญาณ

ลิงก์การสื่อสารซีเรียลที่ใช้ชั้นกายภาพ RS485 มีความเสี่ยงต่อการยกตัวของศักย์ไฟฟ้าดินและแรงดันไฟชั่วขณะเหนี่ยวนำโดยเนื้อแท้ เมื่อฟ้าผ่าใกล้กับเส้นทางสัญญาณที่ไม่มีการป้องกัน สนามแม่เหล็กไฟฟ้าที่รุนแรงจะเหนี่ยวนำแรงดันไฟฟ้าสูงเข้าสู่ตัวนำทองแดง ซีรีส์ Furse ESP RS485 ใช้โทโพโลยีการป้องกันแบบไฮบริดหลายขั้นตอนที่ผสมผสานหลอดปล่อยก๊าซและส่วนประกอบเซมิคอนดักเตอร์ที่ตอบสนองอย่างรวดเร็ว การออกแบบที่ประสานกันนี้จัดการกับไฟกระชากทั้งแบบ common mode และ differential mode ได้อย่างมีประสิทธิภาพ

ขั้นตอนการป้องกันเบื้องต้นใช้หลอดปล่อยก๊าซสำหรับงานหนักที่ออกแบบมาเพื่อเบี่ยงเบนกระแสไฟกระชากขนาดใหญ่ออกไปจากอุปกรณ์อิเล็กทรอนิกส์ที่ละเอียดอ่อนได้อย่างปลอดภัย ขั้นตอนการป้องกันสำรองตอบสนองภายในหน่วยนาโนวินาทีเพื่อจำกัดแรงดันไฟฟ้าตกค้างก่อนที่จะถึงไอซีตัวรับส่งสัญญาณที่เปราะบาง การรักษาระขีดจำกัดแรงดันไฟฟ้าที่มีการควบคุมทำให้อุปกรณ์ป้องกันมั่นใจได้ว่าแรงดันไฟเกินยังคงอยู่ต่ำกว่าขีดจำกัดการพังทลายของตัวควบคุมการสื่อสารปลายทาง สถาปัตยกรรมนี้ช่วยป้องกันการเสื่อมสภาพของรอยต่อเซมิคอนดักเตอร์และยืดอายุการใช้งานของฮาร์ดแวร์ระบบอัตโนมัติที่เชื่อมต่ออยู่

ความสมบูรณ์ของสัญญาณและการจับคู่ความต้านทานความถี่สูง

การรวมอุปกรณ์ป้องกันไฟกระชากเข้ากับสายสื่อสารความเร็วสูงทำให้เกิดความท้าทายทางวิศวกรรมเกี่ยวกับการลดทอนสัญญาณและความเพี้ยนของรูปคลื่น ความจุไฟฟ้าสัปทาน (stray capacitance) ที่มากเกินไปภายในวงจรป้องกันทำหน้าที่เป็นตัวกรองความถี่ต่ำผ่าน (low pass filter) ทำให้ขอบข้อมูลที่คมมนมีความโค้งมนและทำให้เกิดข้อผิดพลาดของบิตที่อัตรา Baud rate สูงขึ้น ตัวเลือก ESP RS485 และ SL RS485 มีคุณสมบัติความจุไฟฟ้าปรสิตต่ำมากที่ออกแบบมาเพื่อรักษาความสมบูรณ์ของสัญญาณทั่วทั้งเครือข่ายอุตสาหกรรมที่มีความต้องการสูง

การรักษาความต้านทานลักษณะเฉพาะ (characteristic impedance) ที่เหมาะสมเป็นสิ่งสำคัญสำหรับการป้องกันการสะท้อนของสัญญาณในการติดตั้ง PROFIBUS หรือ Modbus-RTU ระยะไกล การจัดวางวงจรภายในของหน่วยป้องกันเหล่านี้ช่วยลดลูปเหนี่ยวนำและรักษาลักษณะการจับคู่ความต้านทานตลอดแถบความถี่การทำงาน ส่งผลให้ความเร็วในการสื่อสารสูงถึง 10 Mbps ยังคงไม่ถูกลดทอน ช่วยให้มั่นใจได้ถึงปริมาณงานข้อมูลที่ต่อเนื่องโดยไม่มีการสูญเสียแพ็กเกจหรือการละเมิดเวลาของโปรโตคอล

การจัดวางตู้ควบคุมความหนาแน่นสูงและประสิทธิภาพการบำรุงรักษา

พื้นที่แผงควบคุมเป็นทรัพยากรที่มีมูลค่าสูงในสถาปัตยกรรมระบบอัตโนมัติอุตสาหกรรมสมัยใหม่ ซึ่งต้องอาศัยการกำหนดค่าฮาร์ดแวร์ที่มีขนาดกะทัดรัด ตัวเลือก ESP SL RS485 Slim Line ตอบสนองข้อจำกัดด้านพื้นที่ด้วยการนำเสนอโปรไฟล์ที่บางเป็นพิเศษ ซึ่งช่วยลดข้อกำหนดพื้นที่บนราง DIN rail การออกแบบที่ประหยัดพื้นที่นี้ช่วยให้วิศวกรสามารถปกป้องระบบสื่อสารหลายช่องทางภายในตู้มาร์แชลลิ่งที่อัดแน่นโดยไม่ต้องขยายขนาดของตู้

ความต่อเนื่องในการดำเนินงานได้รับการปรับปรุงให้ดียิ่งขึ้นด้วยสถาปัตยกรรมแบบโมดูลาร์แบบเสียบปลั๊กที่ใช้ในซีรีส์ SL บุคลากรซ่อมบำรุงสามารถเปลี่ยนโมดูลป้องกันที่เสื่อมสภาพหรือแยกวงจรการสื่อสารแต่ละลูปได้โดยไม่ต้องถอดสายไฟภาคสนามหรือปิดระบบเครือข่ายควบคุมที่ใช้งานอยู่ องค์ประกอบฐานยังคงยึดติดอย่างแน่นหนาบนราง DIN rail ในขณะที่ยังคงความต่อเนื่องทางกลและทางไฟฟ้า ซึ่งช่วยลดเวลาเฉลี่ยในการซ่อมแซม (MTTR) ระหว่างการบริการตามกำหนดเวลาหรือการวินิจฉัยข้อผิดพลาดที่ไม่คาดคิด

โทโพโลยีการสื่อสารระยะไกลและแนวปฏิบัติที่ดีที่สุดในการต่อลงดิน

การปรับใช้สายสื่อสารซีเรียลทั่วทั้งโรงงานอุตสาหกรรมที่ซับซ้อนจำเป็นต้องปฏิบัติตามวิธีการต่อลงดินและชีลด์อย่างเคร่งครัด ประสิทธิภาพของอุปกรณ์ป้องกันไฟกระชากใดๆ ขึ้นอยู่กับการสร้างเส้นทางความต้านทานต่ำไปยังดินอ้างอิงท้องถิ่นเป็นอย่างมาก หน่วย ESP RS485 อำนวยความสะดวกในการยึดติดโดยตรงกับราง DIN rail หรือหมุดต่อสายดินเฉพาะ เพื่อให้แน่ใจว่าพลังงานชั่วขณะจะถูกปัดออกไปจากฮาร์ดแวร์ควบคุมอย่างปลอดภัย

เครือข่าย Fieldbus ในระบบอัตโนมัติในอาคาร, ลิงก์ telemetry ของ SCADA และเกาะอินพุต-เอาต์พุตของ PLC ระยะไกล ได้รับประโยชน์อย่างมากจากการวางตำแหน่งอุปกรณ์ที่ถูกต้อง การติดตั้งอุปกรณ์ป้องกันที่ขอบเขตที่สายเคเบิลเปลี่ยนผ่านระหว่างสภาพแวดล้อมกลางแจ้งและห้องควบคุมในร่มจะช่วยป้องกันไม่ให้ไฟกระชากภายนอกเข้าสู่แผงควบคุมหลัก การสิ้นสุดชีลด์สายเคเบิลที่เหมาะสมและการเดินสายดินที่สั้นและตรงช่วยเติมเต็มเมทริกซ์การติดตั้ง ลดความไวต่อสัญญาณแม่เหล็กไฟฟ้าและเพิ่มความน่าเชื่อถือของระบบให้สูงสุด

คำแนะนำในการเลือกและตัวเลือกทางเลือก

การเลือกอุปกรณ์ป้องกันไฟกระชากที่ถูกต้องจำเป็นต้องมีการประเมินแรงดันไฟฟ้าในการทำงาน อัตราข้อมูล และข้อจำกัดด้านพื้นที่ทางกายภาพภายในตู้ควบคุมอย่างรอบคอบ กลุ่มผลิตภัณฑ์ Furse ที่ครอบคลุมประกอบด้วยการกำหนดค่าเฉพาะต่างๆ รวมถึงมาตรฐาน ESP RS485, ESP SL RS485 แบบบางพิเศษ และตัวเลือกที่มีสิ่งอำนวยความสะดวกในการทดสอบด่วนในตัว เช่น ESP RS485Q และ ESP RS485Q/PT แต่ละรุ่นได้รับการออกแบบมาเพื่อตอบสนองข้อกำหนดอินเทอร์เฟซเฉพาะทั่วทั้งโปรโตคอลการสื่อสาร PROFIBUS, Fieldbus และ HART สำหรับโครงการระบบอัตโนมัติของผู้จำหน่ายหลายรายที่ซับซ้อน ผู้เชี่ยวชาญด้านเทคนิคที่ บริษัท 众平科技 จำกัด (Beijing Zhongping Technology) สามารถให้การสนับสนุนการเลือกรายการอ้างอิงไขว้ (cross-reference) และการตรวจสอบสต็อกในท้องถิ่นเพื่อให้ตรงกับข้อกำหนดทางวิศวกรรมที่แน่นอน

คำถามที่พบบ่อย (FAQ)

1. กรอบเวลาการจัดส่งมาตรฐานและสินค้าคงคลังสำหรับการสั่งซื้อจำนวนมากคืออะไร?

รุ่นมาตรฐานจะถูกเก็บรักษาไว้ในสินค้าคงคลังระดับภูมิภาคเพื่อรองรับการจัดส่งที่รวดเร็ว ในขณะที่ปริมาณโครงการขนาดใหญ่จะปฏิบัติตามกำหนดการผลิตของโรงงานที่ได้รับการตรวจสอบแล้ว

2. การคุ้มครองการรับประกันใดที่มีผลกับอุปกรณ์ป้องกันไฟกระชากอุตสาหกรรมเหล่านี้?

ฮาร์ดแวร์ที่จัดหาทั้งหมดรวมถึงการรับประกันของผู้ผลิต 12 เดือนที่ครอบคลุมข้อบกพร่องของวัสดุและประสิทธิภาพการทำงานภายใต้สภาพแวดล้อมที่กำหนด

3. ความเร็วในการส่งข้อมูลสูงสุดที่รองรับโดยกลุ่มผลิตภัณฑ์ ESP RS485 คือเท่าใด?

อุปกรณ์รองรับความเร็วในการสื่อสารสูงถึง 10 Mbps ทำให้เหมาะสำหรับเครือข่ายอุตสาหกรรมอัตรา Baud rate สูงโดยไม่ทำให้เกิดการเสื่อมสภาพของสัญญาณ

4. สามารถเปลี่ยนโมดูลป้องกันโดยไม่ต้องถอดสายสัญญาณภาคสนามได้หรือไม่?

ได้ ESP SL RS485 มีการออกแบบโมดูลแบบเสียบปลั๊กซึ่งอนุญาตให้เปลี่ยนองค์ประกอบการป้องกันได้โดยไม่ต้องรบกวนสายเคเบิลข้อมูลขาเข้าหรือขาออก

5. อุปกรณ์จัดการกับไฟกระชากทั้งแบบ common mode และ differential mode อย่างไร?

วงจรไฮบริดภายในประกอบด้วยส่วนประกอบหลายขั้นตอนที่ระงับแรงดันไฟกระชากที่เกิดขึ้นระหว่างสายสัญญาณและระหว่างสายกับดินพร้อมกัน

6. จำเป็นต้องมีพลังงานภายนอกเพื่อใช้งานอุปกรณ์ป้องกันไฟกระชากนี้หรือไม่?

ไม่ หน่วยนี้ทำงานแบบ passive ทั้งหมดโดยใช้ส่วนประกอบโซลิดสเตต์ภายในและหลอดปล่อยก๊าซที่ทริกเกอร์โดยพลังงานแรงดันไฟชั่วขณะขาเข้าเท่านั้น

7. โปรไฟล์การติดตั้งใดที่จำเป็นสำหรับการติดตั้งหน่วยป้องกันเหล่านี้?

หน่วยนี้ได้รับการออกแบบสำหรับการติดตั้งบนรางปีกนก DIN rail ขนาด 35 มม. มาตรฐานตามโปรไฟล์ EN 60715 ช่วยให้สามารถบูรณาการเข้ากับแผงควบคุมมาตรฐานได้อย่างตรงไปตรงมา

8. อุปกรณ์เหล่านี้ได้รับการทดสอบตามมาตรฐานการป้องกันไฟกระชากสากลที่เป็นที่ยอมรับหรือไม่?

ได้ ผลิตภัณฑ์ทั้งหมดผ่านการทดสอบระดับ Class D+C+B และได้รับการรับรองตามข้อกำหนดด้านประสิทธิภาพของ IEC/BS EN 61643-21
