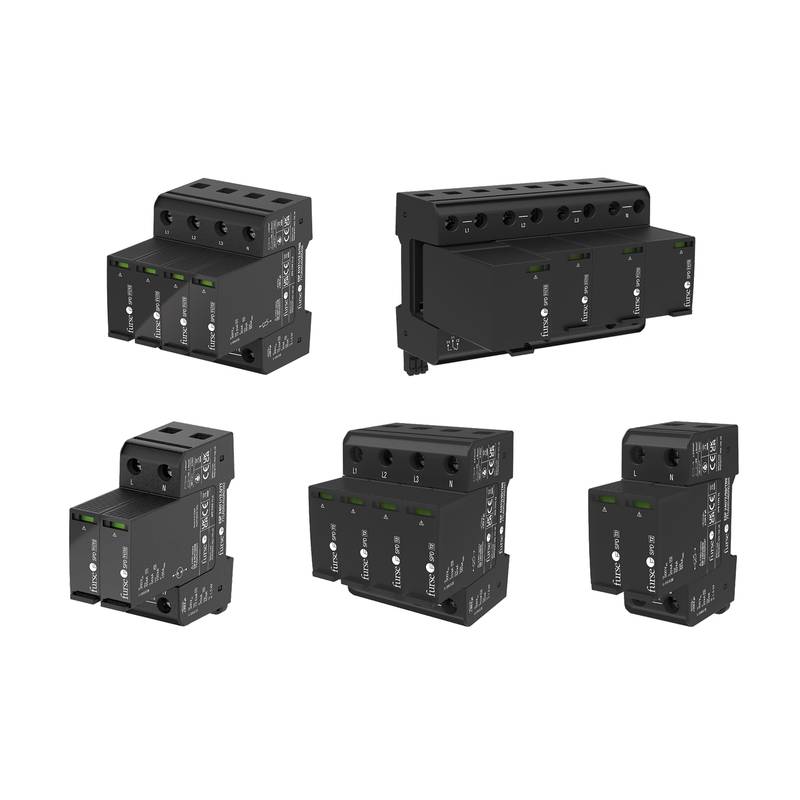

ซีรีส์ Furse ESP 240 มอบโซลูชันอุปกรณ์ป้องกันไฟกระชากทางไฟฟ้าที่ทนทานสำหรับการติดตั้งแบบเฟสเดียว 230 V ที่จุดทางเข้าบริการ ออกแบบมาเพื่อบรรเทาแรงดันเกินชั่วขณะ หน่วย spd ประเภท Type 2 เหล่านี้ช่วยปกป้องอุปกรณ์ระบบอัตโนมัติที่ละเอียดอ่อนจากกระแสฟ้าผ่าบางส่วนและสัญญาณรบกวนการสวิตชิ่งเหนี่ยวนำ
สิ่งอำนวยความสะดวกด้านระบบอัตโนมัติทางอุตสาหกรรมสมัยใหม่เผชิญกับความเสี่ยงเวลาหยุดทำงานที่สำคัญจากแรงดันเกินชั่วขณะที่เข้ามาทางจุดทางเข้าบริการหรือเหนี่ยวนำผ่านสายไฟที่อยู่ติดกัน ช่วงผลิตภัณฑ์ Furse ESP 240 D1/M1/T3 แก้ไขปัญหาเหล่านี้โดยใช้สถาปัตยกรรมการป้องกันแบบหลายขั้นตอนที่ประสานกัน ซึ่งสอดคล้องกับข้อบังคับการเดินสาย BS EN 62305 และ BS 7671 ทำงานบนเครือข่ายเฟสเดียว 230 V อุปกรณ์เหล่านี้จัดการทั้งกระแสอิมพัลส์โดยทางตรงและรูปคลื่น 8/20 ทางอ้อม พารามิเตอร์การแสดงสถานะการทำงานรายงานความผิดปกติของระบบทันที รวมถึงการสูญเสียกำลังไฟ ความล้มเหลวของเฟส หรือแรงดันไฟฟ้าขัดข้องระหว่างนิวทรัลกับสายดินที่ผิดปกติ เพื่อให้มั่นใจว่าวิศวกรประจำโรงงานจะสามารถตรวจสอบได้อย่างต่อเนื่องไม่มีสะดุด
Technical Specifications
Nominal Voltage Phase to Neutral Uo: 240 VAC @ 50 Hz / 60 Hz
Maximum Continuous Operating Voltage Uc: 280 VAC @ 200 - 280 V
Arrester Class Type: Type 1 + 2 + 3 @ BS EN 61643
Impulse Discharge Current Iimp: 12.5 kA @ 10 / 350 µs waveform
Nominal Discharge Current In: 20 kA @ 8 / 20 µs waveform
Maximum Discharge Current Imax: 40 kA @ 8 / 20 µs waveform
Voltage Protection Level Up: < 600 V @ Full Mode Protection
Short Circuit Withstand Capability: 25 kA @ 50 Hz
Maximum Back-up Fuse Rating: 125 A @ gL type
Leakage Current to Earth: < 250 µA @ Normal Operating Voltage
Indicator Circuit Current: < 10 mA @ Operational State
Volt-Free Contact Rating: 1 A @ 250 VAC (RMS)
Ambient Operating Temperature Range: -40°C - +80°C @ Operational
Enclosure Protection Rating: IP20 @ IEC 60529
Conductor Size Cross Section: 25 mm² max stranded @ Screw Terminals
Tightening Torque: 4.5 Nm max @ Terminal Lugs
System Integration and Hardware Setup
การติดตั้งอุปกรณ์ป้องกันไฟกระชากอย่างถูกต้องจำเป็นต้องปฏิบัติตามแนวทางการเดินสายที่สั้น ตรง และเคร่งครัด เพื่อลดแรงดันไฟฟ้าตกจากการเหนี่ยวนำในระหว่างเกิดเหตุการณ์ชั่วขณะความถี่สูง ตัวอุปกรณ์ถูกติดตั้งบนรางปีกนก DIN rail มาตรฐานขนาด 35 มม. ภายในตู้จ่ายไฟหลักหรือตู้กันสภาพอากาศโดยเฉพาะ เชื่อมต่อตัวนำไฟเข้า (live) นิวทรัล (neutral) และสายดิน (earth) เข้ากับขั้วต่อที่กำหนดโดยตรงด้วยสายทองเกลียวขนาดไม่เกิน 25 มม² โดยใช้แรงบิดขันสูงสุด 4.5 Nm สำหรับจุดแยกกระแสต่ำหรือการจ่ายไฟเต้ารับสูงสุด 16 A ตัวเลือกอย่าง ESP 240T3/SKT หรือรุ่นอินไลน์ (ESP 240D-10A และ ESP 240D-32A) จะเชื่อมต่อเข้ากับระบบจ่ายไฟย่อยโดยตรง หน้าสัมผัสแบบปลอดแรงดันไฟฟ้า (volt-free contact) ในตัวช่วยให้สามารถบูรณาการเข้ากับตัวควบคุมตรรกะแบบโปรแกรมได้ (PLC) หรือระบบบริหารจัดการอาคารได้อย่างราบรื่น โดยส่งคำเตือนก่อนเกิดความเสียหายและการแจ้งเตือนเมื่อเฟสหายผ่านการเดินสายขั้วต่อสกรูแบบง่าย
Reliability and Environmental Durability
ออกแบบมาสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง ตัวชุดอุปกรณ์มีโครงสร้างตัวเรือนที่ทนทานต่ออุณหภูมิการทำงานโดยรอบตั้งแต่ -40°C ถึง +80°C กลไกตัดการเชื่อมต่อทางความร้อนแบบหลายขั้นตอนภายในช่วยแยกส่วนประกอบที่เสื่อมสภาพได้อย่างปลอดภัยในระหว่างเกิดเหตุการณ์แรงดันเกินต่อเนื่อง โดยไม่เสี่ยงต่อการเกิดภาวะความร้อนลุกลาม (thermal runaway) หรือกระทบต่อความปลอดภัยทางไฟฟ้าพื้นฐาน ตัวบ่งชี้สถานะภาพแบบภาพสามทางที่ผสานรวมอยู่ด้วยให้การวินิจฉัยที่ชัดเจน: สีเขียวหมายถึงความสามารถในการป้องกันเต็มรูปแบบ สีเขียวและสีแดงรวมกันส่งสัญญาณว่าการป้องกันลดลงซึ่งต้องมีการเปลี่ยนตามกำหนด และสีแดงทึบแสดงถึงสถานะสิ้นสุดอายุการใช้งาน นอกจากนี้ คุณสมบัติการเตือนแบบแอกทีฟยังตรวจจับการเปลี่ยนแปลงศักย์ไฟฟ้านิวทรัลต่อสายดินที่เป็นอันตราย ซึ่งเกิดจากข้อผิดพลาดในการเดินสายหรือความไม่สมดุลของเฟสที่รุนแรง ช่วยปกป้องสินทรัพย์ระบบอัตโนมัติปลายทางและลดค่าใช้จ่ายในการบำรุงรักษาอุตสาหกรรมที่ไม่ได้วางแผนไว้
Selection Guidance and Alternative Options
การเลือกอุปกรณ์ป้องกันไฟกระชากที่ถูกต้องขึ้นอยู่กับระดับการป้องกันฟ้าผ่าของสิ่งอำนวยความสะดวก การประเมินความเสี่ยงโครงสร้าง และระยะห่างจากสายบริการขาเข้าภายใต้มาตรฐาน BS EN 62305 บอร์ดจ่ายไฟหลักที่เผชิญกับการสัมผัสสูงจะได้รับประโยชน์จากโมดูลความจุสูง เช่น ESP 240 D1 หรือ M1 ในขณะที่จุดแยกเต้ารับเฉพาะจุดและโหลดขั้วต่อที่ละเอียดอ่อนต้องการตัวเลือกปลายทางเฉพาะ เช่น ESP 240T3/SKT หรือทางเลือกแบบฟิวส์อินไลน์ (ESP 240D-10A และ ESP 240D-32A) สำหรับลูกค้าที่ต้องการการตรวจสอบการอ้างอิงไขว้ระดับมืออาชีพหรือการจัดหาแหล่งสินค้าในท้องถิ่น Beijing Zhongping Technology มีคลังสินค้าพร้อมจัดส่งในภูมิภาคจำนวนมาก และให้การสนับสนุนด้านวิศวกรรมเทคนิคผู้เชี่ยวชาญเพื่อให้ตรงกับพารามิเตอร์ทางไฟฟ้าที่แน่นอน
Frequently Asked Questions (FAQ)
1. What is the primary function of the Furse ESP 240 surge diverter in a 230 V network?
มันให้การป้องกันผสมผสานประเภท Type 1, 2, และ 3 ที่ทางเข้าบริการหรือบอร์ดจ่ายไฟย่อย โดยเบี่ยงเบนกระแสฟ้าผ่าโดยตรงและแรงดันเกินชั่วขณะที่ถูกเหนี่ยวนำให้ออกห่างจากอุปกรณ์อิเล็กทรอนิกส์ระบบอัตโนมัติเฟสเดียวที่ละเอียดอ่อนได้อย่างปลอดภัย
2. What are the delivery lead times and stock availability for this series through your distribution channels?
Beijing Zhongping Technology จัดเก็บส่วนประกอบ Furse ของแท้ในท้องถิ่น ช่วยให้สามารถประมวลผลคำสั่งซื้อได้อย่างรวดเร็วและจัดส่งหมายเลขชิ้นส่วนอุตสาหกรรมมาตรฐานได้ทันที
3. How does the Full Mode protection architecture operate across conductors?
การออกแบบ Full Mode มอบการป้องกันแรงดันไฟฟ้าผ่านต่ำที่เพิ่มขึ้นในทุกโหมดการเชื่อมต่อ รวมถึงเส้นทางระหว่างเฟสกับนิวทรัล, เฟสกับสายดิน, และนิวทรัลกับสายดิน
4. What do the different LED status indicators signify during routine operation?
จอแสดงผลสีเขียวยืนยันสถานะการป้องกันเต็มรูปแบบ ไฟสีเขียวและสีแดงรวมกันระบุความจุการป้องกันที่ลดลงซึ่งจำเป็นต้องเปลี่ยนหน่วย และตัวบ่งชี้สีแดงชี้ไปที่การสูญเสียการป้องกันอย่างสมบูรณ์
5. Can the volt-free contact be tied into an external PLC or alarm system?
ได้ หน้าสัมผัสแบบปลอดแรงดันไฟฟ้าในตัวจะเชื่อมต่อโดยตรงกับระบบบริหารจัดการอาคารหรือออดสัญญาณภายนอกเพื่อส่งสัญญาณเตือนล่วงหน้า การสูญเสียเฟส หรือฟิวส์ขาด
6. What is the recommended backup fuse rating for installing this surge diverter?
อุปกรณ์นี้ต้องการฟิวส์สำรองภายนอกที่ไม่เกิน 125 A gL เพื่อให้แน่ใจว่ามีการประสานงานการลัดวงจรที่เหมาะสมและการแยกทางไฟฟ้าที่ปลอดภัยในสภาวะความผิดปกติที่รุนแรง
7. How should the unit be wired to minimize inductive voltage accumulation?
ผู้ติดตั้งต้องเก็บสายเชื่อมต่อให้สั้น ตรง และตรงที่สุดเท่าที่จะเป็นไปได้ หรือใช้การกำหนดค่าการเชื่อมต่อแบบอนุกรมบนแหล่งจ่ายกระแสไฟที่ต่ำกว่าเพื่อกำจัดแรงดันไฟฟ้าสะสมของสาย
8. Does this device offer protection against dangerous neutral-to-earth voltage faults?
ได้ ตัวอุปกรณ์มีกลไกเตือนภัยแบบแอกทีฟที่กะพริบเพื่อเตือนผู้ปฏิบัติงานถึงความผิดปกติของแรงดันไฟฟ้านิวทรัลต่อสายดินที่เป็นอันตราย ซึ่งเกิดจากข้อผิดพลาดในการเดินสายหรือการต่อลงดิน
