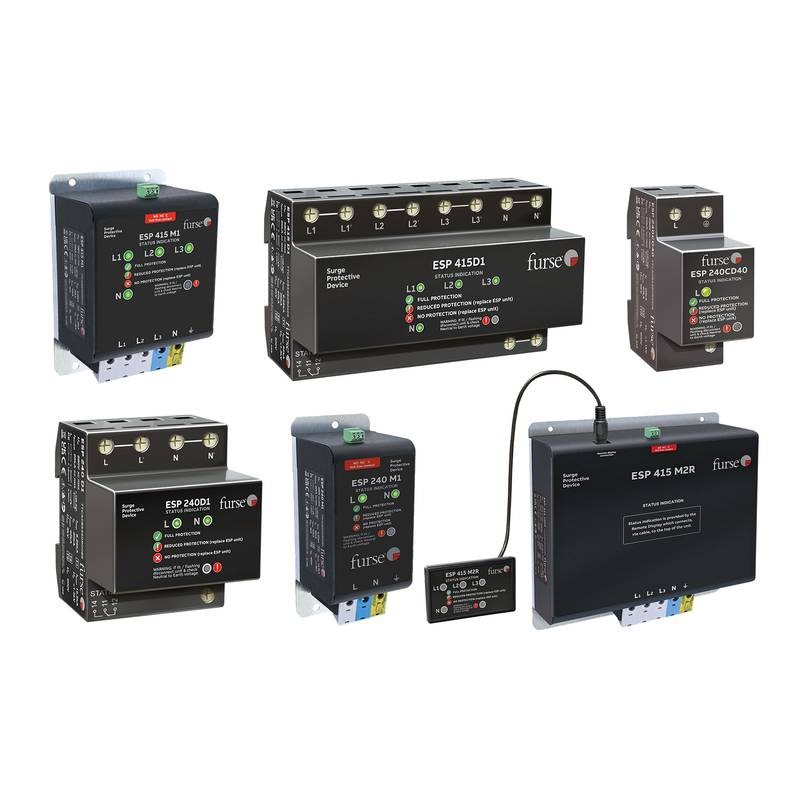

Furse ESP 415 Surge Protective Device, Type 1 SPD 3-Phase

อุปกรณ์ป้องกันไฟกระชากซีรีส์ Furse ESP 415 นำเสนอการป้องกันแรงดันไฟเกินชั่วขณะแบบผสมผสานประเภท Type 1, 2 และ 3 สำหรับระบบไฟฟ้าสามเฟส 400V โดยนำพากระแสฟ้าผ่าที่มีพลังงานสูงลงสู่ดินได้อย่างปลอดภัย พร้อมทั้งปกป้องอุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อน Beijing Zhongping Technology ให้การสนับสนุนโรงงานอุตสาหกรรมด้วยการจัดหาอุปกรณ์ที่ทนทานเหล่านี้เพื่อรักษาเวลาการทำงานของระบบและความสอดคล้องตามมาตรฐานการป้องกันฟ้าผ่าโครงสร้าง

เครือข่ายการจ่ายพลังงานอุตสาหกรรมมักประสบปัญหาแรงดันไฟเกินชั่วขณะที่เกิดจากการถูกฟ้าผ่าโดยตรง การสลับการทำงานของระบบไฟฟ้า และการทำงานของโหลดอุปนัยขนาดใหญ่ แรงดันไฟกระชากเหล่านี้อาจสร้างความเสียหายให้กับตัวควบคุมโซลิดสเตต์ คอมพิวเตอร์อุตสาหกรรม และฮาร์ดแวร์ระบบอัตโนมัติ ซึ่งนำไปสู่การหยุดทำงานของระบบโดยไม่คาดคิดและการเปลี่ยนชิ้นส่วนที่มีราคาสูง ซีรีส์ Furse ESP 415 แก้ไขจุดอ่อนนี้โดยการรวมเทคโนโลยีสปาร์กแกป (spark gap) และวาริสเตอร์ (varistor) ความจุสูงเข้าไว้ในตัวเรือนเดียวกัน การบูรณาการนี้จัดการกับกระแสอิมพัลส์รูปคลื่นขนาดใหญ่ 10/350 ไมโครวินาทีที่เกี่ยวข้องกับระบบป้องกันฟ้าผ่าภายนอก ในขณะเดียวกันก็จำกัดแรงดันไฟฟ้าตกค้างให้อยู่ในระดับที่ปลอดภัยสำหรับอุปกรณ์ปลายทาง รุ่นย่อยเช่น ESP415T1/25/TNS และ ESP415T1/12.5/TNS มีความสามารถในการระบายประจุที่ปรับแต่งให้เหมาะกับระดับความเสี่ยงที่แตกต่างกัน เพื่อให้แน่ใจว่าการติดตั้งทางไฟฟ้าเป็นไปตามข้อกำหนดที่เข้มงวดของมาตรฐานซีรีส์ BS EN 62305 และ IEC 61643

ข้อมูลจำเพาะทางเทคนิค

แรงดันไฟฟ้าขณะใช้งานปกติ: 400 VAC @ 50 Hz - 60 Hz

การกำหนดค่าระบบ: 3 เฟส + นิวทรัล + กราวด์ (TN-S)

แรงดันไฟฟ้าใช้งานต่อเนื่องสูงสุด (MCOV Uc): 350 VAC @ L-N

กระแสระบายประจุอิมพัลส์ (Iimp): 12.5 kA ต่อเฟส @ 10/350 ไมโครวินาที (รุ่น T1/12.5)

กระแสระบายประจุอิมพัลส์ (Iimp): 25.0 kA ต่อเฟส @ 10/350 ไมโครวินาที (รุ่น T1/25)

กระแสระบายประจุปกติ (In): 50.0 kA @ 8/20 ไมโครวินาที

กระแสระบายประจุสูงสุด (Imax): 100.0 kA @ 8/20 ไมโครวินาที

ระดับการป้องกันแรงดันไฟฟ้า (Up): < 600 V @ L-N

เวลาในการตอบสนอง: < 25 ns @ L-N

พิกัดกระแสลัดวงจร (Icc): 50.0 kA RMS

ช่วงอุณหภูมิการทำงาน: - 40°C - + 80°C

ระดับการป้องกันของตัวเรือน: IP20

การแสดงสถานะ: ไฟ LED และหน้าสัมผัสไร้โวลต์สำหรับการตรวจสอบระยะไกล

การบูรณาการระบบและการติดตั้งฮาร์ดแวร์

การติดตั้งอุปกรณ์ป้องกันไฟกระชาก Furse ESP 415 จำเป็นต้องใส่ใจอย่าง cนัดในเรื่องการติดตั้งทางกายภาพและเรขาคณิตของสายเคเบิล เพื่อลดแรงดันไฟฟ้าตกคร่อมจากเหนี่ยวนำให้น้อยที่สุดในช่วงที่มีเหตุการณ์ไฟกระชากกระแสสูง ผู้ติดตั้งต้องติดตั้งอุปกรณ์ให้ใกล้กับแผงจ่ายไฟขาเข้าหรือจุดจ่ายไฟหลักให้มากที่สุด โดยใช้ความยาวตัวนำที่สั้นและตรงไม่เกิน 25 ซม. หากเป็นไปได้ ความยาวของลูปในสายเชื่อมต่อจะทำให้เกิดความเหนี่ยวนำแฝดที่เพิ่มแรงดันการหนีบ (clamping voltage) ที่แท้จริงซึ่งอุปกรณ์ terminal ที่ได้รับการป้องกันต้องเผชิญ

อุปกรณ์รองรับสายไฟมาตรฐานผ่านขั้วต่อแบบอุโมงค์ที่แข็งแกร่ง ช่วยให้เชื่อมต่อตัวนำเฟส นิวทรัล และกราวด์ป้องกันได้อย่างปลอดภัย เพื่อการป้องกันสัญญาณรบกวนและการเบี่ยงเบนชั่วขณะที่เหมาะสมที่สุด ขั้วต่อสายดินป้องกันของ SPD จะต้องเชื่อมต่อโดยตรงกับบาร์กราวด์หลักที่มีความต้านทานต่ำ การบูรณาการเข้ากับระบบจัดการสิ่งอำนวยความสะดวกทำได้ง่ายผ่านหน้าสัมผัสแบบแห้งไร้โวลต์ในตัว ซึ่งจะส่งสัญญาณสถานะการตัดการเชื่อมต่อทางความร้อนภายในหรือการเสื่อมสภาพของส่วน cนัดไปยังตัวควบคุมตรรกะแบบโปรแกรมได้ (PLC) ภายนอกหรือลูปการตรวจสอบการจัดการอาคาร ป้ายแสดงสถานะภาพที่ด้านหน้าช่วยให้ตรวจสอบความพร้อมในการทำงานในพื้นที่ได้ทันที ช่วยให้เจ้าหน้าที่บำรุงรักษาทำการตรวจสอบด้วยสายตาได้อย่างรวดเร็วโดยไม่ต้องเปิดแผงตู้

ความน่าเชื่อถือและความทนทานต่อสิ่งแวดล้อม

สภาพแวดล้อมในการใช้งานทางอุตสาหกรรมต้องการความยืดหยุ่นทางความร้อนและกลไกที่แข็งแกร่งจากฮาร์ดแวร์ป้องกันทางไฟฟ้า ซีรีส์ Furse ESP 415 ผสมผสานกลไกการตัดการเชื่อมต่อความร้อนภายในที่ออกแบบมาเพื่อปลดส่วนประกอบวาริสเตอร์ที่เสื่อมสภาพออกจากวงจรที่ใช้งานอยู่อย่างปลอดภัยในกรณีที่เกิดแรงดันไฟเกินต่อเนื่องหรือสิ้นสุดอายุการใช้งาน ป้องกันการเกิดความร้อนลุกลาม (thermal runaway) หรืออันตรายจากไฟไหม้ สถาปัตยกรรมภายในที่ได้รับการเสริมความแข็งแกร่งสามารถทนต่ออุณหภูมิการทำงานต่อเนื่องสูงถึง 80°C ทำให้เหมาะสำหรับตู้ไฟฟ้าหนาแน่นและเสาจ่ายไฟกลางแจ้งที่ติดตั้งระบบควบคุมสภาพอากาศแบบ passive หรือ active

ตัวเรือนระดับ IP20 ช่วยปกป้ององค์ประกอบการระบายประจุภายในจากการสัมผัสโดยบังเอิญด้วยนิ้วระหว่างการบำรุงรักษา ในขณะเดียวกันก็จำเป็นต้องติดตั้งภายในตู้ไฟฟ้าที่มีพิกัดเหมาะสมสำหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรง มีฝุ่นมาก หรือมีความชื้นสูง การประสานงานภายในขั้นสูงช่วยให้มั่นใจได้ว่าส่วนประกอบที่เสื่อมสภาพจะล้มเหลวอย่างปลอดภัย ในขณะเดียวกันก็รักษากวามต่อเนื่องของเส้นทางป้องกันเมื่อเป็นไปได้ หรือส่งสัญญาณความล้มเหลวผ่านระบบ telemetry ระยะไกล คุณลักษณะการออกแบบเหล่านี้มีส่วนช่วยยืดอายุการใช้งาน ลดความถี่ในการแทรกแซงการบำรุงรักษา และรับประกันความสอดคล้องตามข้อกำหนดความปลอดภัยทางอุตสาหกรรมอย่างต่อเนื่องในกลุ่มอุตสาหกรรมการผลิตหนักและสาธารณูปโภค

คำแนะนำในการเลือกและตัวเลือกสำรอง

การเลือก cนัดอุปกรณ์ป้องกันไฟกระชากที่เหมาะสมภายในกลุ่มผลิตภัณฑ์ ESP 415 ขึ้นอยู่กับการจำแนกโซนป้องกันฟ้าผ่าและการประเมินความเสี่ยงที่คำนวณได้ของสิ่งอำนวยความสะดวกตามที่ระบุไว้ในมาตรฐาน BS EN 62305 สิ่งอำนวยความสะดวกที่ติดตั้งระบบป้องกันฟ้าผ่าภายนอก (LPS Class I หรือ II) มักจะต้องใช้รุ่นความจุสูง เช่น ESP415T1/25/TNS เพื่อจัดการกับพลังงานจากการถูกฟ้าผ่าโดยตรงในสัดส่วนที่สูง สำหรับอาคารอุตสาหกรรมทั่วไปที่มีระดับการรับรังสีต่ำกว่า รุ่น ESP415T1/12.5/TNS หรือรุ่นมาตรฐาน D1/M1/M2/M4 จะให้การป้องกันที่สมดุลทั่วทั้งแผงจ่ายไฟรอง Beijing Zhongping Technology ให้บริการสนับสนุนทางเทคนิคจากผู้เชี่ยวชาญและความพร้อมใช้งานของสินค้าคงคลังในท้องถิ่นเพื่อช่วยเหลือวิศวกรในการอ้างอิงไขว้ (cross-referencing) การตรวจสอบความเข้ากันได้ของระบบ และการเลือกกำหนดค่าทางเลือกที่ปรับแต่งให้เข้ากับสถาปัตยกรรมทางไฟฟ้าเฉพาะ

คำถามที่พบบ่อย (FAQ)

1. หน้าดึงหลักของซีรีส์ Furse ESP 415 ในเครือข่ายกำลังไฟฟ้าสามเฟสคืออะไร?

ซีรีส์นี้ให้การป้องกันไฟกระชากแบบผสมผสานประเภท Type 1, 2 และ 3 โดยเบี่ยงเบนกระแสชั่วขณะพลังงานสูงจากการถูกฟ้าผ่าโดยตรงและการสลับการทำงานลงสู่ดินอย่างปลอดภัย ในขณะเดียวกันก็จำกัดแรงดันไฟฟ้าตกค้างสำหรับอุปกรณ์ปลายทาง

2. การกำหนดค่าการเดินสายใดบ้างที่รองรับโดยอุปกรณ์ป้องกันไฟกระชากเหล่านี้?

หน่วยเหล่านี้ได้รับการออกแบบมาเพื่อให้เข้ากันได้กับระบบจ่ายไฟฟ้าสามเฟสมาตรฐาน ซึ่งรวมถึงการกำหนดค่า TN-S, TN-C-S และ TT ขึ้นอยู่กับรุ่นย่อยเฉพาะ

3. อุปกรณ์ระบุสถานะความผิดพลาดภายในหรือสถานะสิ้นสุดอายุการใช้งานอย่างไร?

แต่ละหน่วยมีตัวบ่งชี้สถานะภาพในพื้นที่ควบคู่ไปกับหน้าสัมผัสระยะไกลไร้โวลต์ในตัวที่สามารถเชื่อมต่อกับระบบเตือนภัยภายนอกหรือ PLC เพื่อส่งสัญญาณการตัดการเชื่อมต่อทางความร้อน

4. ความสำคัญของการอ้างอิงรูปคลื่น 10/350 ในข้อกำหนดเหล่านี้คืออะไร?

รูปคลื่น 10/350 ไมโครวินาทีจำลองโปรไฟล์พลังงานที่รุนแรงของการถูกฟ้าผ่าโดยตรง ซึ่งอุปกรณ์ป้องกัน Type 1 ได้รับการทดสอบและจัดอันดับให้อยู่รอดโดยเฉพาะ

5. SPD เหล่านี้สามารถติดตั้งที่ปลายทาง (downstream) จากทางเข้าบริการหลักได้หรือไม่?

แม้ว่าจะได้รับการออกแบบหลักสำหรับการติดตั้งที่ทางเข้าบริการหลักหรือแผงจ่ายไฟหลัก (ขอบเขต LPZ 0 ถึง LPZ 1) ความสามารถ Type 1+2+3 แบบผสมผสานช่วยให้สามารถปกป้องโหลดที่ละเอียดอ่อนได้ทั่วทั้งพื้นที่ของตู้เดียว

6. ข้อจำกัดความยาวของสายนำใดที่มีผลบังคับใช้ระหว่างการติดตั้งทางกายภาพ?

ตัวนำเชื่อมต่อควรเก็บไว้ให้สั้นและตรงที่สุด โดยอุดมคติคือต่ำกว่า 25 ซม. เพื่อลดแรงดันไฟฟ้าตกคร่อมจากเหนี่ยวนำแฝดที่อาจเพิ่มระดับการป้องกันที่มีประสิทธิภาพ

7. Beijing Zhongping Technology ให้การสนับสนุนการจัดซื้อใดบ้างสำหรับกลุ่มผลิตภัณฑ์นี้?

Beijing Zhongping Technology จัดหาหน่วยของผู้ผลิตดั้งเดิมจากคลังสินค้าในภูมิภาค โดยให้คำปรึกษาทางเทคนิค การอ้างอิงไขว้รุ่น และการประสานงานด้านโลจิสติกส์สำหรับลูกค้าอุตสาหกรรม

8. การรับประกันใดบ้างที่มีผลกับซีรีส์ Furse ESP 415?

ผลิตภัณฑ์ได้รับการสนับสนุนโดยเงื่อนไขการรับประกันของผู้ผลิตมาตรฐานซึ่งครอบคลุมถึงข้อบกพร่องของวัสดุและความน่าเชื่อถือในการทำงานภายใต้สภาพการทำงานที่ระบุ
