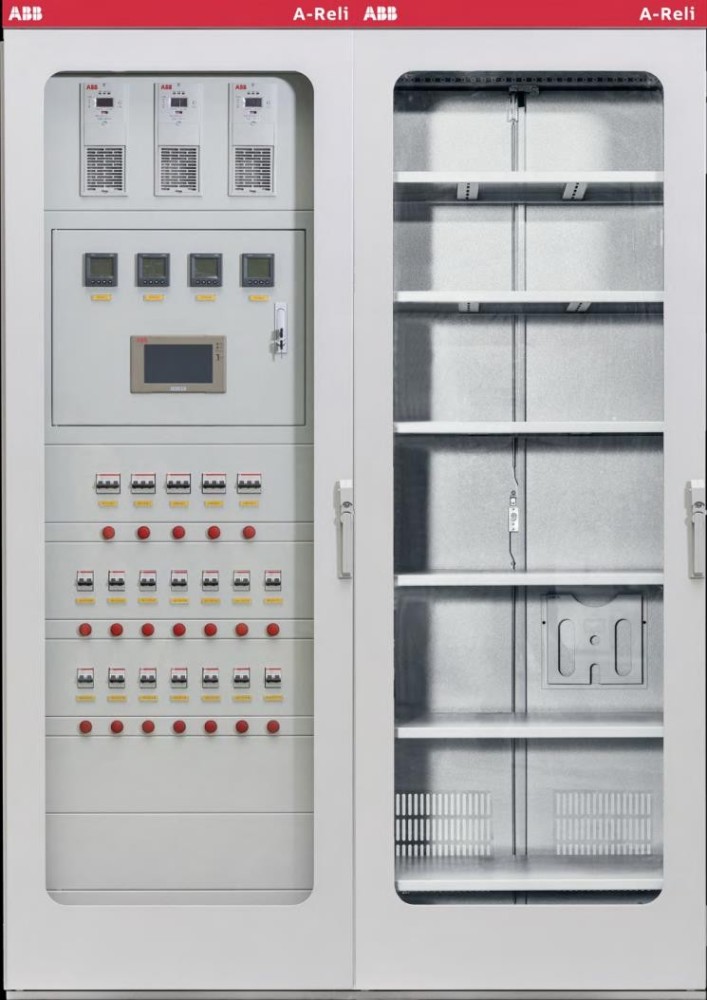

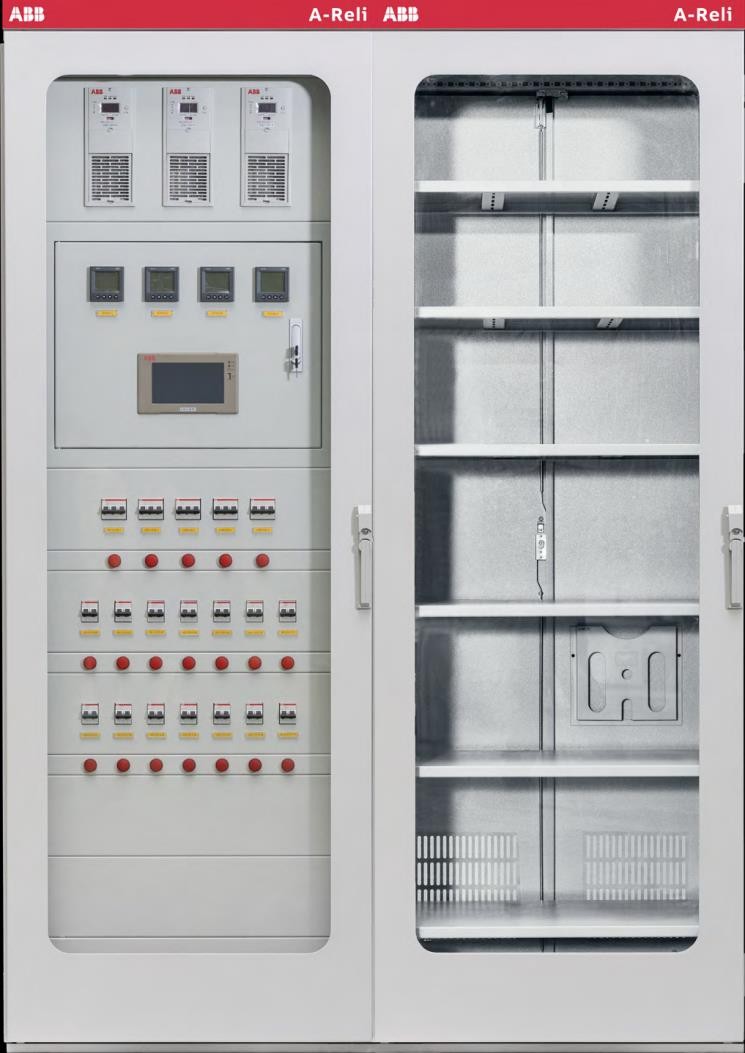

ระบบไฟตรงไมโครคอมพิวเตอร์ ABB A-Reli ซีรีส์ 220V 100Ah ให้พลังงานสำหรับการปฏิบัติงานและการควบคุมที่เชื่อถือได้สำหรับสวิตช์เกียร์แรงดันสูงและระบบป้องกันรีเลย์ในสถานีไฟฟ้าย่อยและสิ่งอำนวยความสะดวกทางอุตสาหกรรม ยูนิตแบบโมดูลาร์นี้รวมการแปลงกระแสไฟความถี่สูง การตรวจสอบแบตเตอรี่อัจฉริยะ และการตรวจสอบผ่านหน้าจอสัมผัสสีเข้าด้วยกัน เพื่อให้แน่ใจว่าจะมีแหล่งจ่ายไฟสำรองอย่างต่อเนื่องภายใต้สภาพแวดล้อมทางอุตสาหกรรมที่ซับซ้อน
สถานีไฟฟ้าย่อย โรงไฟฟ้า และทางรถไฟฟ้ายุคใหม่พึ่งพาไฟตรงสำรองแบบไม่หยุดชะงักเป็นอย่างมากเพื่อขับเคลื่อนเบรกเกอร์วงจรแรงดันสูงและควบคุมแผนผังรีเลย์ป้องกัน ความท้าทายทางวิศวกรรมหลักในสิ่งอำนวยความสะดวกเหล่านี้คือการบรรเทาปัญหาแรงดันตก เสียงรบกวนทางไฟฟ้า และความเสื่อมของแบตเตอรี่ในช่วงที่เกิดความผิดปกติของกริด ระบบจ่ายไฟ ABB A-Reli 100AH/220V แก้ไขจุดอ่อนเหล่านี้ผ่านสถาปัตยกรรมการสลับความถี่สูงขั้นสูงและการตรวจสอบแบตเตอรี่แบบเรียลไทม์ โมดูลเรกติไฟเออร์ใช้เทคโนโลยีซอฟต์สวิตชิ่งเรโซแนนซ์ LLC แบบเต็มสะพาน (Full-Bridge) พร้อมการแก้ไขตัวประกอบกำลังแบบพาสซีฟเพื่อเพิ่มประสิทธิภาพการแปลงและลดสัญญาณรบกวนแม่เหล็กไฟฟ้า ในขณะเดียวกัน โปรเซสเซอร์ ARM9 ขนาด 32 บิตที่ใช้งานอินเทอร์เฟซแบบกราฟิก LINUX จะควบคุมแกนกลางของระบบ ช่วยให้สามารถโต้ตอบในพื้นที่และการสื่อสารระยะไกลผ่านคอมพิวเตอร์ส่วนบนเพื่อดำเนินการฟังก์ชันการวัดระยะไกล การส่งสัญญาณ การปรับ และการควบคุมได้อย่างมีประสิทธิภาพ
ข้อกำหนดทางเทคนิค
แรงดันไฟฟ้าขาเข้า AC ที่กำหนด: 380 VAC ± 15% @ 50 Hz
แรงดันไฟฟ้าขาออก DC ที่กำหนด: 220 VDC @ การทำงานต่อเนื่อง
ความจุที่กำหนด: 100 Ah @ อัตราการคายประจุ 10 ชั่วโมง
โทโพโลยีโมดูลเรกติไฟเออร์: ซอฟต์สวิตชิ่งเรโซแนนซ์ LLC แบบเต็มสะพาน (Full-Bridge) @ ความถี่สูง
ตัวประกอบกำลัง (Power Factor): >= 0.92 @ โหลดที่กำหนด
อินเทอร์เฟซการสื่อสาร: RS485 / Ethernet @ โปรโตคอล Modbus
ช่วงอุณหภูมิการทำงาน: -10°C - 50°C @ สภาพแวดล้อมในร่ม
ความต้านทานของฉนวน: >= 10 MOhms @ แรงดันไฟฟ้าทดสอบ 500 VDC
การบูรณาการระบบและการตั้งค่าฮาร์ดแวร์
การปรับ ใช้งานระบบ ABB A-Reli 100AH/220V ต้องให้ความใส่ใจอย่างพิถีพิถันต่อเลย์เอาต์ทางกายภาพ การเดินสาย และการต่อลงดินภายในตู้ควบคุม ต้องใช้สายเคเบิลแบบตีเกลียวมีชีลด์สำหรับสายสื่อสาร RS485 ทั้งหมดที่เชื่อมต่อยูนิตตรวจสอบเข้ากับระบบควบคุมและเก็บข้อมูลทาง supervisory (SCADA) ส่วนบน เพื่อป้องกันข้อมูลเสียหายจากไฟกระชากจากการสลับแรงดันไฟฟ้าสูงชั่วขณะ สายจ่ายไฟที่เชื่อมต่อเอาต์พุตของเรกติไฟเออร์เข้ากับบัสควบคุม (KM) และบัสปิด (HM) จะต้องมีขนาดตามการดึงกระแสไฟต่อเนื่องสูงสุดและข้อจำกัดการตกของแรงดันไฟฟ้าที่อนุญาต การต่อลงดินที่เหมาะสมของโครงตู้โดยใช้บัสบาร์ทองแดงที่มีความต้านทานต่ำเป็นสิ่งสำคัญในการสร้างระนาบอ้างอิงที่เชื่อถือได้ การระงับสัญญาณรบกวนทางไฟฟ้าโหมดร่วม และการปกป้องส่วนประกอบเซมิคอนดักเตอร์ที่มีความอ่อนไหวต่อการคายประจุไฟฟ้าสถิต
ความน่าเชื่อถือและความทนทานต่อสิ่งแวดล้อม
สภาพแวดล้อมของสถานีไฟฟ้าย่อยทางอุตสาหกรรมทำให้อุปกรณ์อิเล็กทรอนิกส์กำลังต้องเผชิญกับความเครียดทางความร้อน ฝุ่นละอองในอากาศ และความผันผวนของความชื้น ระบบ ABB A-Reli รวมกลยุทธ์การจัดการความร้อนที่มีประสิทธิภาพ โดยผสมผสานการระบายความร้อนด้วยอากาศบังคับในโมดูลเรกติไฟเออร์ที่มีภาระโหลดสูงเข้ากับเส้นทางการพาความร้อนตามธรรมชาติสำหรับชุดประกอบย่อยแบบพาสซีฟเพื่อรักษาระให้อุณหภูมิในการทำงานอยู่ภายในขอบเขตการออกแบบที่ปลอดภัย ฮาร์ดแวร์ตรวจสอบฉนวนภายในจะประเมินกระแสรั่วลงดินทั่วทั้งบัส DC อย่างต่อเนื่อง โดยส่งคำเตือนล่วงหน้าก่อนที่ความเสื่อมของฉนวนเล็กน้อยจะลุกลามกลายเป็นข้อผิดพลาดลงดินทั่วทั้งระบบ นอกจากนี้ เลย์เอาต์แบบโมดูลาร์ช่วยให้ช่างเทคนิคสามารถถอดเปลี่ยนโมดูลเรกติไฟเออร์แต่ละตัวได้ทันทีโดยไม่ต้องปิดระบบ (hot-swap) ในช่วงเวลาการบำรุงรักษาตามกำหนดเวลา ซึ่งช่วยลดเวลาเฉลี่ยในการซ่อมแซมและรักษาความพร้อมในการดำเนินงานอย่างต่อเนื่อง
คำแนะนำในการเลือกและตัวเลือกทางเลือก
การเลือกความจุของระบบไฟตรงที่เหมาะสมเกี่ยวข้องกับการคำนวณโหลดต่อเนื่องสะสมของเครื่องมือวัดทั้งหมด หลอดไฟแสดงสถานะ และไฟฉุกเฉิน ควบคู่ไปกับข้อกำหนดกระแสไฟฟ้าในการทริปและการปิดทันทีของเบรกเกอร์วงจรขนาดใหญ่ วิศวกรต้องประเมินว่าการกำหนดค่า 220V 100Ah สอดคล้องกับการคำนวณเวลาสำรองแบตเตอรี่ของสิ่งอำนวยความสะดวกหรือไม่ สำหรับการติดตั้งที่ต้องการระดับแรงดันไฟฟ้าในการทำงานที่ต่ำกว่า มีรุ่นซีรีส์ 110V ทางเลือกอื่นเพื่อให้ตรงกับพิกัดคอยล์สวิตช์เกียร์เฉพาะ Beijing Zhongping Technology ให้การสนับสนุนทางเทคนิคผู้เชี่ยวชาญ ช่วยเหลือทีมวิศวกรรมในการดำเนินการเลือกแบบอ้างอิงไขว้ การคำนวณโปรไฟล์โหลด และการจับคู่อะไหล่ในพื้นที่ เพื่อเพิ่มความคล่องตัวให้กับกระบวนการบูรณาการระบบ
คำถามที่พบบ่อย (FAQ)
1. ระยะเวลารอคอยสินค้ามาตรฐานและนโยบายการรับประกันสำหรับอุปกรณ์นี้คืออะไร?
กำหนดการจัดส่งมาตรฐานขึ้นอยู่กับข้อกำหนดของการกำหนดค่าและโลจิสติกส์ระดับภูมิภาค และอุปกรณ์ได้รับการสนับสนุนด้วยการรับประกันจากผู้ผลิตครอบคลุม 12 เดือนเต็ม ครอบคลุมข้อบกพร่องด้านโครงสร้างและการทำงาน
2. Beijing Zhongping Technology มีบริการตรวจสอบก่อนจัดส่งหรือไม่?
ใช่ การตรวจสอบทางเทคนิคและการตรวจสอบคุณภาพก่อนจัดส่งจะดำเนินการเพื่อให้แน่ใจว่าพารามิเตอร์ของระบบเป็นไปตามคำสั่งซื้อทางวิศวกรรมก่อนที่จะจัดส่ง
3. แผงตรวจสอบรองรับโปรโตคอลการสื่อสารใดบ้าง?
ระบบใช้อินเทอร์เฟซ RS485 มาตรฐานอุตสาหกรรมที่ทำงานบนโปรโตคอล Modbus เพื่อการบูรณาการที่ราบรื่นกับแพลตฟอร์ม SCADA หรือ DCS ระดับโรงงาน
4. โมดูลเรกติไฟเออร์สามารถทำงานในการกำหนดค่าความซ้ำซ้อนแบบขนาน (Parallel Redundancy) ได้หรือไม่?
ใช่ โมดูลเรกติไฟเออร์ความถี่สูงหลายตัวรองรับการกำหนดค่าการแบ่งกระแสไฟแบบแอคทีฟเพื่อให้มีความซ้ำซ้อนแบบ N+1 สำหรับโหลดสถานีไฟฟ้าย่อยที่สำคัญ
5. โมดูลตรวจสอบแบตเตอรี่ตรวจสอบเซลล์แต่ละเซลล์อย่างไร?
โมดูลจะวัดแรงดันไฟฟ้าของเซลล์แต่ละเซลล์ ความต้านทานภายใน และพารามิเตอร์อุณหภูมิโดยรอบอย่างต่อเนื่องเพื่อตรวจ1จับสัญญาณเริ่มต้นของการเกิดซัลเฟตที่แผ่นธาตุหรือการแห้งตัว
6. วัตถุประสงค์ของโมดูลลดแรงดันไฟฟ้า (Step-down module) ในแผง DC คืออะไร?
โมดูลลดแรงดันไฟฟ้าจะควบคุมแรงดันไฟฟ้าที่จ่ายให้กับบัสควบคุม โดยชดเชยแรงดันไฟฟ้าบัสที่สูงขึ้นในระหว่างรอบการชาร์จปรับเท่ากันของแบตเตอรี่ (Equalization charging cycles)
7. ระบบนี้เหมาะสำหรับการทำงานของสถานีไฟฟ้าย่อยแบบไร้คนดูแลโดยสมบูรณ์หรือไม่?
ใช่ ฟังก์ชัน "สี่ระยะไกล" (การวัดระยะไกล การส่งสัญญาณ การปรับ และการควบคุม) ที่ผสานรวมไว้ช่วยให้สามารถควบคุมดูแลจากระยะไกลได้อย่างครอบคลุมโดยไม่ต้องมีบุคลากรประจำการหน้างานอย่างต่อเนื่อง
8. ขั้นตอนการบำรุงรักษาใดบ้างที่จำเป็นสำหรับเรกติไฟเออร์แบบซอฟต์สวิตชิ่ง?
การบำรุงรักษาตามปกติจะจำกัดอยู่เพียงการกำจัดฝุ่นเป็นระยะจากพัดลมระบายความร้อน การตรวจสอบแรงบิดของขั้วต่อ และการตรวจสอบไฟล์บันทึกสำหรับความผิดปกติทางความร้อนหรือแรงดันไฟฟ้าที่บันทึกไว้
