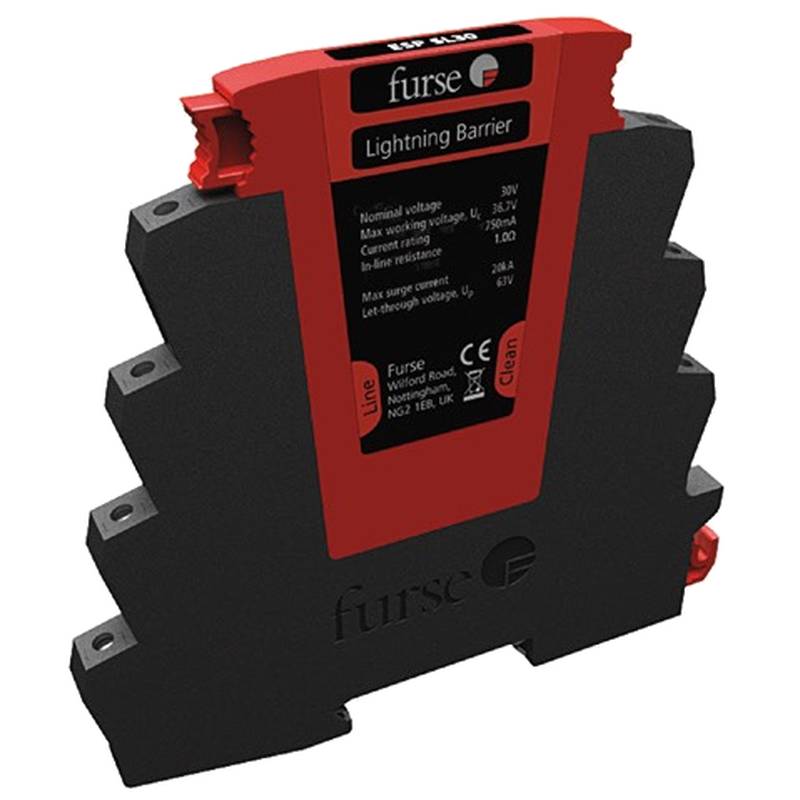

อุปกรณ์ป้องกันไฟกระชาก Furse ESP SL15X และ ESP SL30X มีการป้องกันแรงดันไฟฟ้าเกินที่ปลอดภัยในตัวสำหรับลูปข้อมูล สัญญาณ และการสื่อสารที่ทำงานในพื้นที่อันตราย ได้รับการรับรองตามมาตรฐาน ATEX และ IEC อุปกรณ์เหล่านี้ช่วยปกป้องวงจรเครื่องมือวัดที่ละเอียดอ่อนจากคลื่นแม่เหล็กไฟฟ้าจากฟ้าผ่าโดยไม่ลดทอนความปลอดภัยจากการระเบิด
เครื่องมือวัดภาคสนามที่ติดตั้งในบรรยากาศที่อาจเกิดการระเบิดต้องเผชิญกับความเสี่ยงอย่างต่อเนื่องจากคลื่นแม่เหล็กไฟฟ้าจากฟ้าผ่าและแรงดันกระชากขณะสลับการทำงานที่เหนี่ยวนำให้เกิดขึ้นตามสายสัญญาณยาว เมื่อไฟฟ้ากระชากพลังงานสูงแพร่กระจายเข้ามาในตำแหน่ง Zone 1 หรือ Zone 2 อาจสร้างแรงดันไฟฟ้าสูงหรืออาร์กความร้อนที่เป็นภัยต่อความสมบูรณ์ของพื้นที่อันตราย อุปกรณ์ป้องกันไฟกระชาก Furse ESP SL15X และ ESP SL30Xได้รับการออกแบบมาโดยเฉพาะเพื่อบรรเทาภัยคุกคามเหล่านี้โดยการเบี่ยงเบนกระแสไฟฟ้าชั่วขณะลงสู่ดินอย่างปลอดภัย พร้อมทั้งรักษาสะพานแยกทางไฟฟ้าที่เข้มงวด ได้รับการอนุมัติให้ใช้งานภายใต้กรอบมาตรฐาน ATEX และ IEC ที่เข้มงวด ตัวป้องกันเหล่านี้ผสมผสานวงจรป้องกันแบบไฮบริดหลายขั้นตอน โดยรวมเอาส่วนประกอบเซมิคอนดักเตอร์ที่ตอบสนองรวดเร็วเข้ากับหลอดปล่อยก๊าซสำหรับงานหนัก การออกแบบนี้ช่วยให้มั่นใจได้ว่าแรงดันไฟฟ้าที่เล็ดลอดผ่านจะยังคงต่ำเป็นพิเศษ ซึ่งช่วยปกป้องส่วนหน้าอิเล็กทรอนิกส์ที่บอบบางในเครื่องส่งสัญญาณอุตสาหกรรม มิเตอร์วัดการไหล และอินเทอร์เฟซการสื่อสารแบบอนุกรมจากการชำรุดเสียหายอย่างรุนแรง
ข้อมูลจำเพาะทางเทคนิค
แรงดันไฟฟ้าที่กำหนด: 15 V @ ESP SL15X
แรงดันไฟฟ้าที่กำหนด: 30 V @ ESP SL30X
แรงดันไฟฟ้าทำงานสูงสุด Uc: 16.7 VDC @ ESP SL15X
แรงดันไฟฟ้าทำงานสูงสุด Uc: 36.7 VDC @ ESP SL30X
พิกัดกระแสไฟฟ้า: 750 mA @ Signal Loop
ความต้านทานในสาย: 1.0 Ω @ Per Line ± 10%
แบนด์วิธ: 45 MHz @ -3 dB 50 Ω System
กระแสไฟดิสชาร์จสูงสุด: 20 kA @ 8 / 20 μs Waveform
แรงดันไฟฟ้าที่เล็ดลอดผ่าน Up: 63 V @ 1 kV / μs Test
ช่วงอุณหภูมิแวดล้อม: -40°C - +80°C @ Operational
ประเภทการติดตั้ง: Top Hat DIN Rail @ 35 mm
รหัสคำสั่งซื้อ ABB: 7TCA085400R0065 @ ESP SL15X
รหัสคำสั่งซื้อ ABB: 7TCA085400R0071 @ ESP SL30X
การบูรณาการระบบและการตั้งค่าฮาร์ดแวร์
การติดตั้งหน่วย ESP SL15X และ ESP SL30X อย่างเหมาะสมต้องอาศัยการเอาใจใส่อย่างใกล้ชิดต่อการจัดวางตู้และการต่อลงดินอย่างต่อเนื่องภายในโครงสร้างพื้นฐานของพื้นที่อันตราย ผู้ติดตั้งจะต้องติดตั้งตัวป้องกันบนรางปีกนก DIN มาตรฐานขนาด 35 มม. ให้ใกล้กับอุปกรณ์ที่ได้รับการป้องกันมากที่สุด หรือที่ขอบเขตที่สายสัญญาณเข้าสู่ตู้ควบคุม ขาจับราง DIN แบบบูรณาการช่วยให้ล็อกทางกลไกได้อย่างปลอดภัยและสร้างการเชื่อมต่อการต่อลงดินที่มีความต้านทานต่ำ ขั้วต่อสายไฟรองรับตัวนำที่มีขนาดสูงสุด 4 มม.² ช่วยให้สามารถสิ้นสุดสายไฟตีเกลียวด้วยปลอกหุ้มปลายสายหรือการกำหนดค่าสายไฟคู่ได้อย่างปลอดภัย สายเคเบิลคู่บิดเกลียวที่มีการป้องกันสัญญาณรบกวนควรมีจอแสดงผลภายนอกเชื่อมต่อกับขั้วต่อสายดินที่กำหนดหรือฐานจอแสดงผลแบบแยกส่วน (เช่น ตัวเลือกประเภท /I) อย่างเหมาะสม เพื่อป้องกันลูปกราวด์และกำจัดสัญญาณรบกวนแม่เหล็กไฟฟ้าได้อย่างมีประสิทธิภาพ
ความน่าเชื่อถือและความทนทานต่อสิ่งแวดล้อม
ออกแบบมาสำหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรง โมดูลป้องกันไฟกระชากเหล่านี้ให้ความน่าเชื่อถือในการดำเนินงานสูงและมีช่วงเวลาการบริการที่ยาวนานภายใต้สภาวะที่รุนแรง ตัวเรือน Slim Line แบบกะทัดรัดช่วยปรับพื้นที่ราง DIN ภายในแผงควบคุมกันระเบิดที่หนาแน่นให้เหมาะสมโดยไม่ลดทอนความสามารถในการระบายความร้อน สถาปัตยกรรมแบบโมดูลาร์แบบเสียบปลั๊กช่วยแยกโมดูลอิเล็กทรอนิกส์ออกจากฐาน ช่วยให้เจ้าหน้าที่บำรุงรักษาสามารถเปลี่ยนองค์ประกอบแบบเสียบปลั๊กได้อย่างปลอดภัย แผงขั้วต่อทนการกัดกร่อนและส่วนประกอบภายในที่แข็งแกร่งช่วยให้มั่นใจได้ถึงประสิทธิภาพที่เสถียรทั่วทั้งความผันผวนของอุณหภูมิที่กว้างและระดับความชื้นสูงที่เป็นลักษณะทั่วไปของการติดตั้งปิโตรเคมีกลางแจ้งและแท่นขุดเจาะนอกชายฝั่ง
คำแนะนำในการเลือกและตัวเลือกทางเลือก
การเลือก model ที่ถูกต้องขึ้นอยู่กับแรงดันไฟฟ้าในการทำงานของลูปและข้อกำหนดการจำแนกประเภทพื้นที่อันตรายเฉพาะ ESP SL15X (7TCA085400R0065) เหมาะสำหรับวงจร 15 V ในขณะที่ ESP SL30X (7TCA085400R0071) เหมาะสำหรับวงจรเครื่องมือวัด 30 V เช่น ลูปกระแสไฟฟ้ามาตรฐาน 4-20 mA พร้อมการสื่อสาร HART สำหรับการใช้งานที่ต้องการการแสดงสถานะด้วยภาพ ตัวเลือกที่รวม LED เช่น ESP SL15XL และ ESP SL30XL ให้การตอบสนองการทำงานทันที เมื่อจัดหาองค์ประกอบพิเศษเหล่านี้ Beijing Zhongping Technology (北京众平科技股份有限公司) รักษาช่องทางระดับภูมิภาคที่เชื่อถือได้เพื่อช่วยเหลือวิศวกรในการเลือกการอ้างอิงไขว้ เอกสารทางเทคนิค และการจัดส่งสินค้าจากโรงงานของแท้
คำถามที่พบบ่อย (FAQ)
1. ความแตกต่างหลักระหว่างรุ่น ESP SL15X และ ESP SL30X คืออะไร?
ESP SL15X ได้รับการจัดอันดับสำหรับระบบ nominal 15 V ที่มีแรงดันไฟฟ้าทำงานสูงสุด 16.7 VDC ในขณะที่ ESP SL30X ได้รับการจัดอันดับสำหรับระบบ nominal 30 V ที่มีแรงดันไฟฟ้าทำงานสูงสุด 36.7 VDC
2. อุปกรณ์เหล่านี้ได้รับการรับรองให้ใช้ในบรรยากาศที่อาจเกิดการระเบิดหรือไม่?
ใช่ ทั้งสองรุ่นมีความปลอดภัยในตัวและได้รับการอนุมัติสำหรับพื้นที่อันตรายตามมาตรฐาน ATEX และ IEC
3. ช่างเทคนิคซ่อมบำรุงสามารถเปลี่ยนโมดูลป้องกันโดยไม่ต้องเดินสายไฟใหม่ได้หรือไม่?
ใช่ การออกแบบแบบเสียบปลั๊กช่วยให้สามารถเปลี่ยนโมดูลป้องกันส่วนบนจากฐานได้โดยไม่ต้องถอดสายไฟภาคสนามหรือรบกวนการเชื่อมต่อสายดิน
4. พิกัดกระแสไฟฟ้าต่อเนื่องสูงสุดสำหรับตัวป้องกันสัญญาณเหล่านี้คือเท่าใด?
อุปกรณ์ทั้งสองรองรับพิกัดกระแสสัญญาณสูงสุด 750 mA
5. ความต้านทานในสายส่งผลต่อความแม่นยำในการวัดลูปอย่างไร?
ความต้านทานในสายที่ต่ำ 1.0 Ω ต่อสายทำให้เกิดแรงดันตกคร่อมเพียงเล็กน้อย เพื่อให้มั่นใจว่าความสมบูรณ์ของการวัดจะไม่ได้รับผลกระทบในลูปแบบอะนาล็อกและดิจิทัล
6. ความสามารถแบนด์วิธของอุปกรณ์ป้องกันไฟกระชากเหล่านี้คือเท่าใด?
อุปกรณ์มีแบนด์วิธ -3 dB ที่ 45 MHz ในระบบ 50 Ω ทำให้เหมาะสำหรับการใช้งานส่งข้อมูลความเร็วสูง
7. อุปกรณ์ต่อลงดินอย่างไรในระหว่างการติดตั้ง?
การต่อลงดินทำได้อย่างสะดวกผ่านกลไกการหนีบขาจับราง DIN แบบบูรณาการหรือผ่านขั้วต่อสายดินเฉพาะที่เชื่อมต่อกับจุดอ้างอิงของระบบ
8. ขั้วต่อสายไฟรองรับขนาดสายไฟเท่าใด?
ขั้วต่อยอมรับหน้าตัดตัวนำสูงสุด 4 มม.² รองรับสายไฟแบบแข็งหรือแบบตีเกลียวพร้อมปลอกหุ้มปลายสาย
9. ระยะเวลารอคอยสินค้าและความคุ้มครองการรับประกันเมื่อสั่งซื้อผ่าน Beijing Zhongping Technology (北京众平科技股份有限公司) คือเท่าใด?
Beijing Zhongping Technology (北京众平科技股份有限公司) จัดหาหน่วยจากโรงงานดั้งเดิมของแท้ที่ได้รับการสนับสนุนจากการรับประกันคุณภาพมาตรฐาน 12 เดือนและการสนับสนุนทางเทคนิคในท้องถิ่นที่ตอบสนองอย่างรวดเร็ว
10. มีฐานสำรองจำหน่ายหรือไม่หากฐานยึดขั้วต่อได้รับความเสียหาย?
ใช่ มีฐานสำรองเช่น ESP SLX/B และรุ่นหน้าจอแยกส่วนจำหน่ายสำหรับการเปลี่ยนเพื่อการบำรุงรักษา
