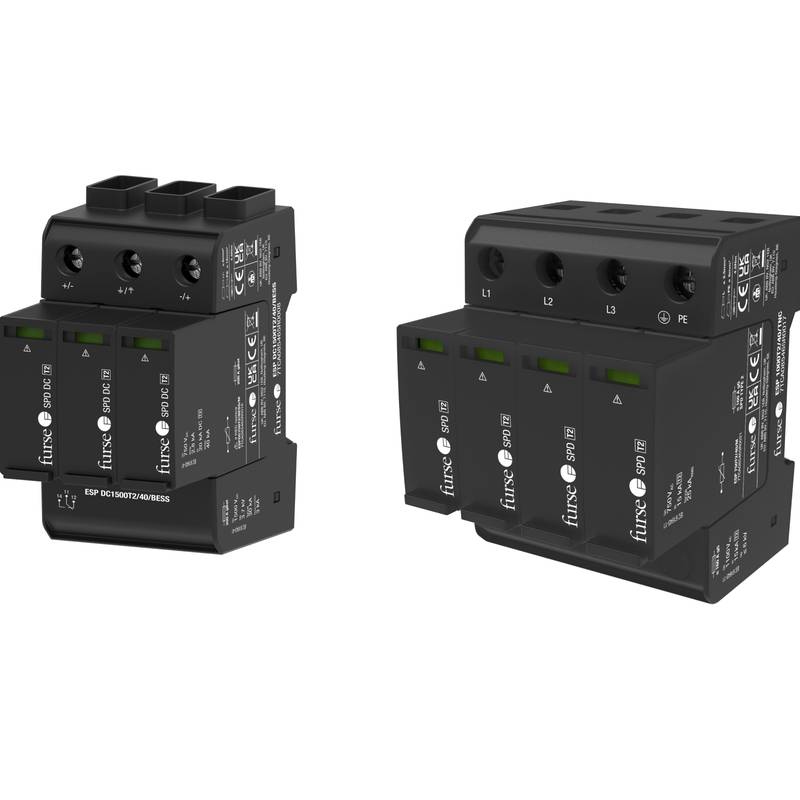

ซีรีส์ Furse ESP PV, ESP WT และ ESP DC ขยายการป้องกันไฟกระชากเฉพาะสำหรับอาร์เรย์เซลล์แสงอาทิตย์ กังหันลม และเครือข่ายพลังงานกระแสตรง (DC) อุตสาหกรรมสูงถึง 1000 VDC อุปกรณ์ติดตั้งบนรางปีกนก (DIN rail) เหล่านี้ปกป้องโครงสร้างพื้นฐานพลังงานหมุนเวียนที่ละเอียดอ่อนจากไฟกระชากจากฟ้าผ่าทั้งทางตรงและทางอ้อม พร้อมทั้งรักษากระบวนการทำงานให้ดำเนินต่อไปได้อย่างต่อเนื่อง
ระบบเซลล์แสงอาทิตย์สมัยใหม่และกริดกระแสตรง (DC) อุตสาหกรรมต้องเผชิญกับความท้าทายจากแรงดันเกินชั่วขณะที่เป็นเอกลักษณ์ ซึ่งเกิดจากการเดินสายไฟฟ้ายาวและการติดตั้งอาร์เรย์กลางแจ้งที่ไม่มีสิ่งกำบัง ไฟกระชากเหนี่ยวนำจากฟ้าผ่าบริเวณใกล้เคียงสามารถแพร่กระจายผ่านสายเคเบิล DC ซึ่งสร้างความเสียหายให้กับอินเวอร์เตอร์แบบสตริง ตัวควบคุมการชาร์จ และฮาร์ดแวร์ตรวจสอบ ซีรีส์ ESP PV, ESP WT และ ESP DC ใช้เทคโนโลยีวาริสเตอร์โลหะออกซิเดชันพลังงานสูงควบคู่ไปกับกลไกตัดการเชื่อมต่อด้วยความร้อนพิเศษ เพื่อเบี่ยงเบนกระแสไฟชั่วขณะพลังงานสูงลงสู่ดินได้อย่างปลอดภัย ออกแบบมาเพื่อการบูรณาการที่ราบรื่นภายในแผงจ่ายไฟและตู้ควบคุมอินเวอร์เตอร์ อุปกรณ์เหล่านี้สอดคล้องกับมาตรฐานอุตสาหกรรมที่เข้มงวดสำหรับการติดตั้งพลังงานหมุนเวียน
ข้อมูลจำเพาะทางเทคนิค
ซีรีส์: ESP PV
การใช้งาน: ระบบเซลล์แสงอาทิตย์และอาร์เรย์โซลาร์เซลล์
แรงดันไฟฟ้าใช้งานต่อเนื่องสูงสุด: 1000 VDC @ ระบบเซลล์แสงอาทิตย์
ประเภทการติดตั้ง: ติดตั้งบนรางปีกนก (DIN rail) @ การติดตั้งในตู้หุ้ม
ช่วงอุณหภูมิการทำงาน: -40 °C - +80 °C
มาตรฐานความสอดคล้อง: BS EN 62305 @ การป้องกันฟ้าผ่า
ซีรีส์: ESP WT
การใช้งาน: กังหันลมและระบบเครื่องกำเนิดไฟฟ้า
แรงดันไฟฟ้าพิกัด: 690 V @ การจ่ายไฟกังหันลมกระแสสลับ (AC)
ประเภทการติดตั้ง: ติดตั้งบนรางปีกนก (DIN rail) @ ตู้ควบคุม
ช่วงอุณหภูมิการทำงาน: -40 °C - +80 °C
มาตรฐานความสอดคล้อง: BS EN 62305 @ การป้องกันฟ้าผ่า
ซีรีส์: ESP DC
การใช้งาน: ระบบพลังงานกระแสตรง (DC) อุตสาหกรรมและการจัดเก็บพลังงาน
แรงดันไฟฟ้าพิกัด: 48 VDC @ เครือข่ายกระแสตรง (DC) แรงดันต่ำ
ประเภทการติดตั้ง: ติดตั้งบนรางปีกนก (DIN rail) @ รางมาตรฐาน
ช่วงอุณหภูมิการทำงาน: -40 °C - +80 °C
มาตรฐานความสอดคล้อง: BS EN 62305 @ การป้องกันฟ้าผ่า
การบูรณาการระบบและการตั้งค่าฮาร์ดแวร์
การติดตั้งทางกลและทางไฟฟ้าที่ถูกต้องมีความสำคัญอย่างยิ่งต่อประสิทธิภาพการทำงานที่มีประสิทธิผลของอุปกรณ์ป้องกันไฟกระชาก ESP PV, ESP WT และ ESP DC ทุกหน่วยมีขนาดพื้นที่ติดตั้งบนรางปีกนก (DIN rail) ที่กะทัดรัด ช่วยให้สามารถบูรณาการทางกายภาพเข้ากับแผงจ่ายไฟที่มีอยู่ ตู้หุ้มภายในอินเวอร์เตอร์ หรือกล่องรวมสายได้อย่างตรงไปตรงมา ผู้ประกอบแผงควบคุมต้องแน่ใจว่ารางติดตั้งเชื่อมต่ออย่างแน่นหนาเข้ากับบาร์กราวด์หลักของระบบเพื่อสร้างเส้นทางอ้างอิงที่มีความต้านทานต่ำ
ความยาวของสายนำระหว่างบัสบาร์กระแสตรง (DC) หลักและขั้วต่ออุปกรณ์ป้องกันไฟกระชาก (SPD) จะต้องสั้นที่สุดเท่าที่จะเป็นไปได้ โดยอุดมคติคือต่ำกว่า 0.5 เมตร เพื่อลดการตกคร่อมแรงดันไฟฟ้าเหนี่ยวนำในระหว่างเหตุการณ์การคายประจุชั่วขณะกระแสสูง ตัวนำที่ใช้สำหรับการเชื่อมต่ออินพุตและสายดินควรมีพื้นที่หน้าตัดที่เพียงพอในการจัดการกระแสไฟฟ้ารัดวงจรสูงสุดที่คาดไว้ได้อย่างปลอดภัย โปรดตรวจสอบแผนผังสายไฟที่ให้ไว้ในเอกสารทางเทคนิคเพื่อยืนยันขั้วที่ถูกต้องและข้อมูลจำเพาะแรงบิดของขั้วต่อก่อนที่จะจ่ายไฟให้กับเครือข่ายกระแสตรง (DC) ที่ได้รับการป้องกัน
ความน่าเชื่อถือและความทนทานต่อสิ่งแวดล้อม
ออกแบบมาสำหรับสภาพแวดล้อมพลังงานหมุนเวียนกลางแจ้งและอุตสาหกรรมที่รุนแรง แนวคิดการป้องกัน Furse ESP ให้ความน่าเชื่อถือในการดำเนินงานที่สม่ำเสมอทั่วทั้งช่วงอุณหภูมิที่รุนแรง ทำงานได้อย่างน่าเชื่อถือตั้งแต่ -40 °C ถึง +80 °C โมดูลเหล่านี้ทนทานต่อสภาพแวดล้อมที่รุนแรงตามแบบฉบับของอาร์เรย์โซลาร์เซลล์บนหลังคา ฟาร์มโซลาร์เซลล์ในทะเลทราย และนาเซลล์กังหันลมนอกชายฝั่งหรือบนบก วัสดุตัวเรือนที่ทนทานช่วยต้านทานความเสื่อมโทรมของสิ่งแวดล้อมและการกระแทกทางกลที่เกี่ยวข้องกับเครื่องจักรอุตสาหกรรมหนัก
กลไกการตัดการเชื่อมต่อด้วยความร้อนภายในให้การป้องกันแบบพาสซีฟที่ปลอดภัยต่อความล้มเหลว (fail-safe) โดยการแยกส่วนประกอบที่เสื่อมสภาพออกจากวงจรที่มีกระแสไฟฟ้า หากถึงเงื่อนไขสิ้นสุดอายุการใช้งานเนื่องจากกิจกรรมชั่วขณะที่รุนแรงและเกิดขึ้นซ้ำๆ ไฟแสดงสถานะภาพบนหน้าปัดโมดูลช่วยให้การตรวจสอบสถานะการป้องกันในพื้นที่เป็นไปได้ทันที อำนวยความสะดวกในการตรวจสอบการบำรุงรักษาประจำ วิศวกรรมภายในนี้ช่วยให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนานและประสิทธิภาพที่คาดการณ์ได้โดยไม่ต้องอาศัยระบบย่อยการตรวจสอบอิเล็กทรอนิกส์แบบแอคทีฟ
คำแนะนำในการเลือกและตัวเลือกทางเลือก
การเลือกอุปกรณ์ป้องกันไฟกระชากที่ถูกต้องจำเป็นต้องมีการประเมินอย่างรอบคอบเกี่ยวกับแรงดันไฟฟ้าระบบกระแสตรง (DC) เฉพาะ, พารามิเตอร์แรงดันไฟฟ้าวงจรเปิดสูงสุด และขอบเขตโซนป้องกันฟ้าผ่าที่กำหนดโดย BS EN 62305 รุ่นย่อย ESP PVได้รับการออกแบบทางวิศวกรรมโดยเฉพาะสำหรับการติดตั้งเซลล์แสงอาทิตย์ที่ทำงานสูงถึง 1000 VDC สำหรับการตั้งค่าเครื่องกำเนิดไฟฟ้ากังหันลมที่ต้องจัดการแรงดันไฟฟ้าที่สูงขึ้น รุ่น ESP WT มีพิกัดสำหรับระบบ 690V สถาปัตยกรรมการควบคุมอุตสาหกรรมแรงดันต่ำและบัสจ่ายไฟกระแสตรง (DC) 48V ใช้ซีรีส์ ESP DC เฉพาะ
เมื่อประเมินการอ้างอิงไขว้หรือเปลี่ยนฮาร์ดแวร์รุ่นเก่า ทีมเทคนิคสามารถปรึกษา Beijing Zhongping Technology สำหรับคำแนะนำการใช้งานของผู้เชี่ยวชาญและคลังส่วนประกอบดั้งเดิมที่มีพร้อมใช้งาน ทีมสนับสนุนวิศวกรรมระดับภูมิภาคช่วยเหลือผู้เชี่ยวชาญด้านการบูรณาการในการจับคู่พารามิเตอร์ทางไฟฟ้าของระบบกับซีรีส์ย่อยที่เหมาะสม เพื่อให้มั่นใจว่าปฏิบัติตามข้อกำหนดของโครงการอย่างเต็มรูปแบบและลดเวลาในการจัดซื้อสำหรับโครงสร้างพื้นฐานที่สำคัญ
คำถามที่พบบ่อย (FAQ)
1. แรงดันไฟฟ้าระบบสูงสุดที่รองรับโดยซีรีส์ Furse ESP PV คือเท่าใด
ซีรีส์ ESP PV รองรับการติดตั้งเซลล์แสงอาทิตย์และแผงโซลาร์เซลล์ที่มีแรงดันไฟฟ้าการทำงานสูงถึง 1000 VDC
2. ซีรีส์ ESP WT สามารถนำไปใช้ในการติดตั้งนาเซลล์กังหันลมได้หรือไม่
ได้ รุ่น ESP WT มีพิกัดเฉพาะสำหรับการใช้งาน 690V ในกังหันลมและตู้ควบคุมเครื่องกำเนิดไฟฟ้าที่เกี่ยวข้อง
3. วิธีการติดตั้งมาตรฐานสำหรับโมดูล ESP DC, ESP PV และ ESP WT คืออะไร
ทุกหน่วยในซีรีส์เหล่านี้ได้รับการออกแบบสำหรับการติดตั้งบนรางปีกนก (DIN rail) มาตรฐานที่สะดวกภายในตู้หุ้มไฟฟ้า
4. ช่วงอุณหภูมิโดยรอบที่อุปกรณ์ป้องกันไฟกระชากเหล่านี้ทนทานคือเท่าใด
อุปกรณ์ทำงานได้อย่างน่าเชื่อถือในช่วงอุณหภูมิโดยรอบที่กว้างตั้งแต่ -40 °C ถึง +80 °C
5. หน่วยเหล่านี้สอดคล้องกับมาตรฐานการป้องกันฟ้าผ่าใด
พวกมันเป็นส่วนหนึ่งของโซลูชันการป้องกันฟ้าผ่าที่สมบูรณ์ซึ่งเป็นไปตามมาตรฐาน BS EN 62305 สำหรับการใช้งานพลังงานหมุนเวียน
6. กลไกการตัดการเชื่อมต่อด้วยความร้อนภายในทำงานอย่างไร
การตัดการเชื่อมต่อด้วยความร้อนภายในจะแยกอุปกรณ์ออกจากวงจรอย่างปลอดภัยหากส่วนประกอบภายในเสื่อมสภาพเนื่องจากการสัมผัสกับไฟกระชากสะสมที่มากเกินไป
7. การใช้งานเป้าหมายสำหรับรุ่นย่อย ESP DC คืออะไร
รุ่นย่อย ESP DCได้รับการออกแบบทางวิศวกรรมให้ครอบคลุมระบบพลังงานกระแสตรง (DC) อุตสาหกรรมแรงดันต่ำสูงถึง 48V
8. วิศวกรสามารถจัดหาหน่วยทดแทนหรือตรวจสอบการเลือกการอ้างอิงไขว้ได้ที่ไหน
การสนับสนุนทางวิศวกรรมและการเข้าถึงสต็อกในพื้นที่สำหรับส่วนประกอบดั้งเดิมเหล่านี้สามารถประสานงานผ่าน Beijing Zhongping Technology
