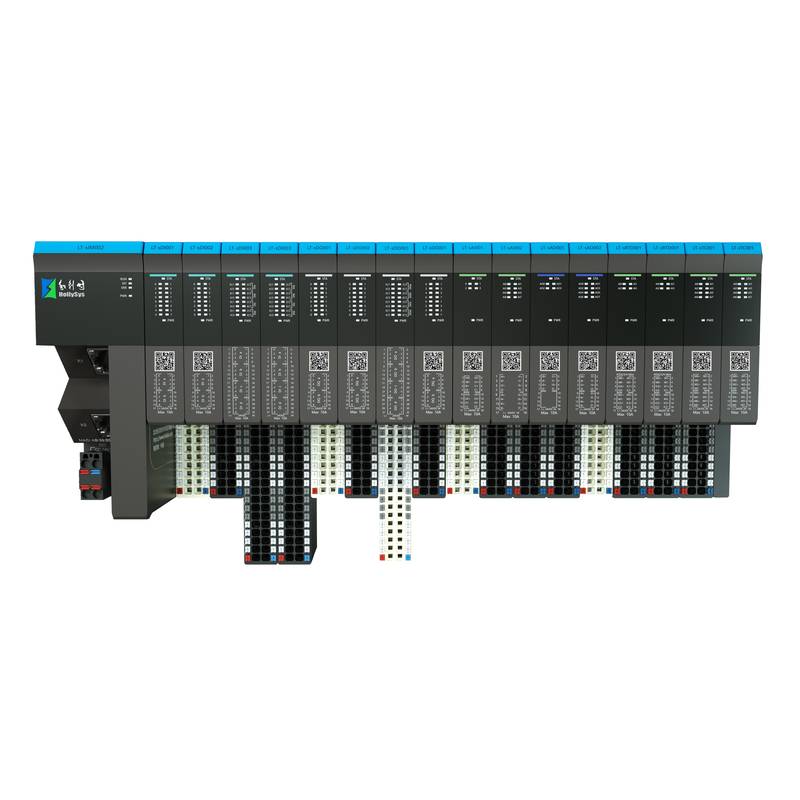

ระบบควบคุมอัตโนมัติทางอุตสาหกรรม Distributed IO แบบ HollySys LTs

ระบบ HollySys LT-s Distributed IO ช่วยให้สามารถเก็บข้อมูลสัญญาณแบบเรียลไทม์ความเร็วสูงพิเศษสำหรับระบบควบคุมอัตโนมัติในงานอุตสาหกรรม โดยมีจุดเด่นคือการเปลี่ยนโมดูลได้ขณะเปิดเครื่อง (modular hot-swapping) และรองรับโปรโตคอลบัสที่หลากหลาย โซูชันโหนดรีโมทที่ทนทานนี้นำไปใช้ทั่วทั้งสายการผลิตอัจฉริยะ ช่วยเพิ่มประสิทธิภาพการรับส่งข้อมูลทางอุตสาหกรรมและลดเวลาหยุดทำงานเพื่อซ่อมบำรุงให้น้อยที่สุด

ระบบควบคุมอัตโนมัติทางอุตสาหกรรมสมัยใหม่ต้องการการเก็บข้อมูลสัญญาณความหนาแน่นสูงและประสิทธิภาพเครือข่ายที่มีความแน่นอน เพื่อกำจัดคอขวดในการควบคุมทั่วทั้งเครื่องจักรที่ซับซ้อน ซีรีส์ distributed IO ของ HollySys LT-s ตอบโจทย์ความท้าทายเหล่านี้ผ่านสถาปัตยกรรมแบบสไลซ์ที่มีขนาดกะทัดรัดเป็นพิเศษ ซึ่งช่วยประหยัดพื้นที่อันมีค่าของตู้ควบคุม ในขณะที่รองรับโปรโตคอลอุตสาหกรรมกระแสหลัก เช่น PROFINET, EtherCAT และ Modbus TCP ด้วยการแยกโมดูลอิเล็กทรอนิกส์ฟังก์ชันออกจากขั้วต่อฐานถาวรผ่านเทคโนโลยีการเชื่อมต่อแบบ PUSH-IN ระบบจึงช่วยให้สามารถเดินสายได้โดยไม่ต้องใช้เครื่องมือและเปลี่ยนโมดูลได้อย่างรวดเร็วขณะเปิดเครื่องโดยไม่รบกวนสายเคเบิลภาคสนาม การตอบสนองของแบ็คเพลนระดับไมโครวินาทีและความสามารถในการวินิจฉัยระดับช่องสัญญาณช่วยให้มั่นใจได้ถึงความสมบูรณ์ของข้อมูลความเร็วสูง วางตำแหน่งซีรีส์นี้ให้เป็นอุปกรณ์ต่อพ่วงทางสัมผัสที่เชื่อถือได้สำหรับโรงงานอัจฉริยะ

ข้อกำหนดทางเทคนิค

IM Module PROFINET Chip: 2xRJ45, Max Input 1440 Bytes, Max Output 1440 Bytes @ 24 VDC

IM Module EtherNet/IP Chip: 2xRJ45, Max Input 500 Bytes, Max Output 500 Bytes @ 24 VDC

CM Module RS232/485/422: Max Baud Rate 500 kbps, Supports Modbus RTU/ASCII @ 500 kbps

CM Module PROFINET Slave: Input and Output Bytes <= 256 BYTE @ PROFINET Network

DI Module 16-Channel PNP: DI 16x24 VDC, High Level Input, 4-Channel 200 Hz Counting @ 24 VDC

DI Module 32-Channel PNP: DI 32x24 VDC, High Level Input @ 24 VDC

DO Module 16-Channel Source: DO 16x24 VDC / 0.5 A, Source Output @ 24 VDC

AI Module 4-Channel Universal: AI 04xUI, 24-bit ADC, Differential Measurement, Accuracy <= ±0.1% FS @ 24 VDC

AI Module 8-Channel RTD: AI 04xRTD, 24-bit ADC, PT100/PT1000 Sensor, 2/3/4-wire @ 24 VDC

AO Module 4-Channel Current: AO 04xI, 16-bit, 0-20 mA / 4-20 mA, Load Impedance <= 580 Ω @ 24 VDC

High-Speed Counter Module: 2-Channel Incremental Encoder, Max Input Frequency 500 kHz @ 24 VDC

SSI Absolute Encoder Module: 2-Channel SSI Input, Max Input Frequency 2 MHz @ 24 VDC

Base Terminal Unit BU001: White, Power Feeding Base Unit for Standard Modules @ 24 VDC

Base Terminal Unit BU002: Grey, Standard Base Unit for Signal Modules @ 24 VDC

การบูรณาการระบบและการติดตั้งฮาร์ดแวร์

การปรับใช้โหนด distributed IO ภายในระบบควบคุมอัตโนมัติทางอุตสาหกรรมจำเป็นต้องให้ความสำคัญอย่างเข้มงวดกับโทโพโลยีทางกายภาพ กลยุทธ์การต่อลงดิน และความปลอดภัยของขั้วต่อ วิศวกรควรติดตั้งยูนิตฐาน LT-s ตามลำดับบนราง DIN มาตรฐาน เพื่อให้แน่ใจว่ามีการประสานกันอย่างเหมาะสมระหว่างฐานจ่ายไฟ (เช่น LT-sBU001 หรือ LT-sBU201) และฐานสัญญาณมาตรฐาน เพื่อรักษากระจายกำลังไฟแบ็คเพลนอย่างต่อเนื่อง ต้องใช้สายเคเบิลคู่บิดเกลียวที่มีการป้องกันสำหรับลิงก์การสื่อสารทั้งหมด โดยมีชีลด์สายเคเบิลที่ต่อลงดินอย่างแน่นหนาที่แผ่นทางเข้าตู้โดยใช้ขั้วต่อแคลมป์ EMC เพื่อลดสัญญาณรบกวนแม่เหล็กไฟฟ้าความถี่สูง เซ็นเซอร์ภาคสนามและแอคชูเอเตอร์เชื่อมต่อโดยตรงกับขั้วต่อสปริง PUSH-IN โดยไม่ต้องใช้ไขควงพิเศษ ซึ่งช่วยลดแรงงานในการติดตั้งได้อย่างมาก พร้อมทั้งให้หน้าสัมผัสทางไฟฟ้าที่แน่นหนาป้องกันแก๊สรั่วและทนต่อการสั่นสะเทือน ช่องรหัสเชิงกลบนขั้วต่อฐานช่วยป้องกันการใส่โมดูลผิดพลาดระหว่างขั้นตอนการเปลี่ยนแบบ hot-swap และช่วยปกป้องวงจรภาคสนามจากความเสียหายของการเดินสายไขว้

ความน่าเชื่อถือและความทนทานต่อสภาพแวดล้อม

สภาพแวดล้อมทางอุตสาหกรรมที่รุนแรงต้องการเสถียรภาพทางความร้อนสูง การแยกทางไฟฟ้าที่แข็งแกร่ง และการออกแบบเชิงกลที่เชื่อถือได้เพื่อรับประกันการทำงานอย่างต่อเนื่อง โมดูล LT-s มีการแยกช่องสัญญาณต่อช่องสัญญาณและช่องสัญญาณต่อบัสโดยใช้โฟโตคัปเปลอร์ขั้นสูง ซึ่งช่วยปกป้องลอจิกของโปรเซสเซอร์ภายในจากกระแสไฟชั่วขณะแรงดันสูงภายนอกและกราวด์ลูป ตัวเรือนโพลิเมอร์ขนาดกะทัดรัดให้สารหน่วงไฟที่ยอดเยี่ยมและความต้านทานต่อแรงกระแทกทางกลและการสั่นสะเทือนที่มักพบในเครื่องเพรสปั๊มและแขนกลหุ่นยนต์ ช่วงอุณหภูมิการทำงานเป็นไปตามข้อกำหนดทางอุตสาหกรรมมาตรฐาน ในขณะที่การเคลือบแบบ Conformal coating บนแผงวงจรพิมพ์ภายในช่วยป้องกันความชื้นและอนุภาคกัดกร่อนในอากาศ ไฟ LED บนแผงด้านหน้าให้สถานะการวินิจฉัยแบบเรียลไทม์สำหรับกำลังไฟ กิจกรรมการเชื่อมโยงการสื่อสารเครือข่าย และข้อผิดพลาดของแต่ละช่องสัญญาณ ช่วยให้บุคลากรซ่อมบำรุงสามารถแยกแยะข้อผิดพลาดในการเดินสายหรือเซ็นเซอร์ขัดข้องได้อย่างรวดเร็วโดยไม่ต้องทดสอบด้วยมัลติมิเตอร์

คำแนะนำในการเลือกและตัวทางเลือกอื่น

การกำหนดค่าสถานี distributed IO ที่เหมาะสมที่สุดเกี่ยวข้องกับการประเมินประเภทของสัญญาณ จำนวนช่องสัญญาณ และความเข้ากันได้ของคอนโทรลเลอร์หลักทั่วทั้งพื้นที่โรงงาน ช่างเทคนิคต้องจับคู่ประเภทโปรโตคอลโมดูลอินเทอร์เฟซ (IM) เช่น PROFINET (LT-sIM002) หรือ EtherNET/IP (LT-sIM005) กับสถาปัตยกรรมคอนโทรลเลอร์ PLC หลัก เพื่อให้แน่ใจว่าการจัดสรรไบต์อินพุตและเอาต์พุตทั้งหมดอยู่ภายในข้อกำหนดของบัส สำหรับงานดิสครีตความหนาแน่นสูง การปรับใช้โมดูลดิจิทัล 32 ช่องสัญญาณ (LT-sDI003, LT-sDO003) ควบคู่ไปกับยูนิตฐานเฉพาะ (LT-sBU201, LT-sBU202) จะช่วยเพิ่มประสิทธิภาพพื้นที่ตู้ควบคุมสูงสุด เมื่อขยายสถาปัตยกรรมรุ่นเก่าหรือจัดหาหมายเลขชิ้นส่วนที่แน่นอนสำหรับการบำรุงรักษาเร่งด่วน 北京众平科技股份有限公司 (Beijing Zhongping Technology) ให้การสนับสนุนด้านวิศวกรรมที่ครอบคลุมและการเข้าถึงสินค้าคงคลังในท้องถิ่นเพื่ออำนวยความสะดวกในการเลือกการอ้างอิงข้ามและการเปลี่ยนส่วนประกอบอย่างรวดเร็ว

สถานการณ์การใช้งานทั่วไปและมูลค่าทางอุตสาหกรรม

สถาปัตยกรรมแบบโมดูลาร์ของแพลตฟอร์ม distributed IO มอบประสิทธิภาพที่วัดผลได้ในภาคส่วนการผลิตที่หลากหลาย รวมถึงการประกอบอิเล็กทรอนิกส์ 3C, โลจิสติกส์อัตโนมัติ, สายการผลิตแบตเตอรี่ลิเธียม และเครื่องจักรบรรจุภัณฑ์ การย้ายโหนดรวบรวมสัญญาณให้เข้าใกล้แอคชูเอเตอร์ของเครื่องจักรมากขึ้น จะช่วยให้ผู้สร้างระบบลดการเดินสายภาคสนามได้อย่างมาก ลดการใช้ลวดทองแดง และลดการลดทอนของสัญญาณในระยะทางไกล การผสมผสานระหว่างความเร็วในการตอบสนองระดับไมโครวินาทีและข้อเสนอแนะการวินิจฉัยที่แข็งแกร่งช่วยให้มั่นใจได้ถึงการซิงโครไนซ์ที่แม่นยำในระหว่างงานคัดแยกความเร็วสูงและงานประสานงานการเคลื่อนไหว ท้ายที่สุดแล้ว กลยุทธ์แบบโมดูลาร์นี้ช่วยลดชั่วโมงในการสร้างแผงควบคุม ลดความซับซ้อนในการแก้ไขปัญหาการซ่อมบำรุงตามกิจวัตร และลดต้นทุนการเป็นเจ้าของทั้งหมดสำหรับผู้ผลิตอุปกรณ์ดั้งเดิมที่ปรับใช้ระบบควบคุมอัตโนมัติในงานอุตสาหกรรม

คำถามที่พบบ่อย (FAQ)

1. ระยะเวลารอคอยสินค้ามาตรฐานและความพร้อมของสต็อกสำหรับโมดูล LT-s คืออะไร?

ปริมาณเชิงพาณิชย์มาตรฐานของโมดูลอินเทอร์เฟซ การ์ด I/O ดิจิทัล/แอนาล็อก และยูนิตฐาน จะถูกรักษ1ไว้ในสินค้าคงคลังระดับภูมิภาคเพื่อรองรับการจัดส่งแบบเร่งด่วนและลดเวลาหยุดทำงานของอุปกรณ์ให้น้อยที่สุด

2. การคุ้มครองการรับประกันใดที่มีให้สำหรับส่วนประกอบของระบบควบคุมอัตโนมัติทางอุตสาหกรรมเหล่านี้?

ส่วนประกอบฮาร์ดแวร์ distributed IO ทั้งหมดได้รับการสนับสนุนโดยการรับประกันจากโรงงาน 12 เดือนที่ครอบคลุมข้อบกพร่องของวัสดุและความผิดปกติในการผลิตภายใต้สภาพการทำงานปกติ

3. แพลตฟอร์ม PLC หลักใดบ้างที่เข้ากันได้ดีกับโมดูลอินเทอร์เฟซ LT-s?

โมดูลอินเทอร์เฟซรองรับโปรโตคอลการสื่อสารทางอุตสาหกรรมกระแสหลัก รวมถึง PROFINET, EtherCAT และ Modbus TCP ช่วยให้สามารถบูรณาการได้อย่างราบรื่นกับซีรีส์ LX, ซีรีส์ LK และตัวควบคุมลอจิกแบบตั้งโปรแกรมได้ของบุคคลที่สาม

4. ฟังก์ชันการเปลี่ยนโมดูลขณะเปิดเครื่องทำงานอย่างไรระหว่างการบำรุงรักษาตามกิจวัตร?

การออกแบบยูนิตฐานที่เป็นนวัตกรรมใหม่จะแยกขั้วต่อสายไฟภาคสนามออกจากแผงวงจรโมดูลอิเล็กทรอนิกส์ ช่วยให้ช่างเทคนิคสามารถเปลี่ยนโมดูลที่ชำรุดภายใต้พลังงานไฟฟ้าได้โดยไม่ต้องถอดสายเซ็นเซอร์ภายนอกหรือสายแอคชูเอเตอร์

5. ขีดจำกัดการขยายแบ็คเพลนสูงสุดสำหรับโหนดอินเทอร์เฟซการสื่อสารเดี่ยวคืออะไร?

โมดูลอินเทอร์เฟซการสื่อสารเดี่ยวสามารถจัดการคลัสเตอร์ที่กำหนดของโมดูล I/O ส่วนขยาย ซึ่งควบคุมโดยขีดจำกัดการใช้พลังงานทั้งหมดและข้อจำกัดความยาวไบต์ข้อมูลกระบวนการสูงสุด

6. มีแผงขั้วต่อรวมอยู่กับการซื้อโมดูล I/O แต่ละโมดูลหรือไม่?

ยูนิตฐานขั้วต่อ (เช่น LT-sBU001, LT-sBU002 หรือฐานรีเลย์พิเศษ) จะถูกสั่งซื้อแยกต่างหากเพื่อรองรับข้อกำหนดการจ่ายไฟและความหนาแน่นของสัญญาณต่างๆ

7. ระดับข้อเสนอแนะการวินิจฉัยใดที่มีอยู่บนโมดูลอินพุตแอนาล็อก?

โมดูลแอนาล็อกมีความละเอียด ADC 24 บิตพร้อมการกำหนดค่าระดับช่องสัญญาณสำหรับการกรอง การตรวจจับวงจรเปิด และการปรับสเกลช่วง เพื่อให้มั่นใจว่าการเก็บข้อมูลมีความแม่นยำสูง

8. อินพุตพัลส์ความเร็วสูงถูกจัดการอย่างไรบนโมดูลดิจิทัล?

ตัวเลือกอินพุตดิจิทัลที่เลือกสรรรองรับการนับสูงสุด 4 ช่องสัญญาณที่ 200 Hz ในขณะที่โมดูลตัวนับเฉพาะ (LT-sCNT001, LT-sCNT002)จัดการอินพุตตัวเข้ารหัสสูงสุด 500 kHz สำหรับงานกำหนดตำแหน่งที่แม่นยำ

9. เอาต์พุตดิจิทัลจำเป็นต้องมีการป้องกันฟิวส์ภายนอกต่อไฟฟ้าลัดวงจรหรือไม่?

แม้ว่าโมดูลจะมีวงจรป้องกันภายใน แต่ขอแนะนำให้ใช้ฟิวส์ภายนอกบนสายจ่ายไฟเพื่อป้องกันอุปกรณ์ภาคสนามและสายไฟจากภาวะกระแสไฟเกินที่รุนแรง

10. เครื่องมือซอฟต์แวร์ใดบ้างที่จำเป็นในการกำหนดค่าและแมปพารามิเตอร์ IO?

ไฟล์คำอธิบายอุปกรณ์มาตรฐาน (ไฟล์ GSD หรือ XML ที่สอดคล้องกับโปรโตคอลบัสเฉพาะ) จะถูกนำเข้าสู่สภาพแวดล้อมซอฟต์แวร์วิศวกรรมของตัวควบคุมอัตโนมัติหลักสำหรับการกำหนดค่าเครือข่าย
