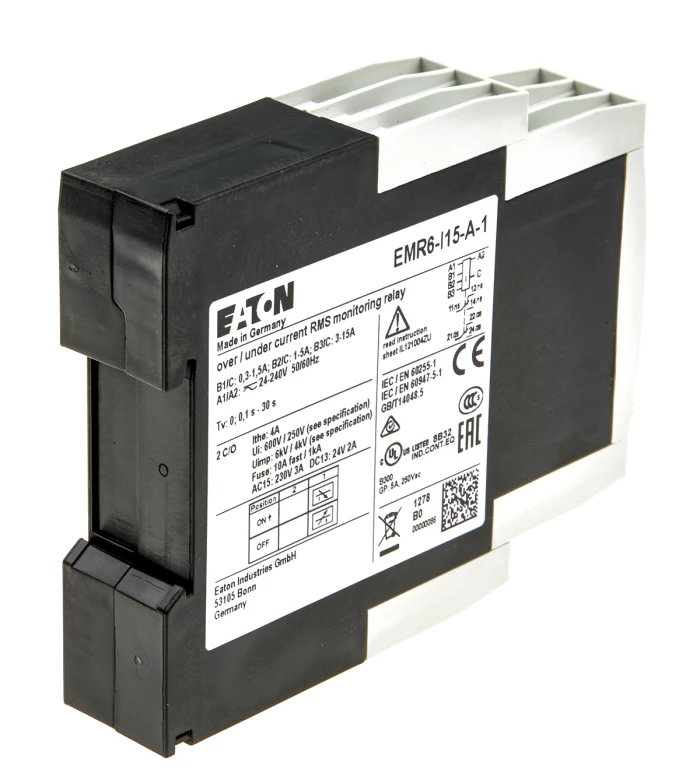

Eaton EMR6-I15-A-1 24-240V AC / DC รีเลย์ตรวจสอบประแส 3-15A

Eaton EMR6-I15-A-1 เป็นรีเลยติดตามกระแสที่ซับซ้อนที่ออกแบบมาเพื่อให้การป้องกันและควบคุมที่น่าเชื่อถือสําหรับการใช้งานไฟฟ้าที่หลากหลาย อุปกรณ์ที่หลากหลายนี้ถูกออกแบบมาเพื่อตรวจสอบทั้งกระแส AC DC ในช่วงที่กว้างขวาง ทําให้มันเป็นส่วนประกอบที่จําเป็นสําหรับผู้รวมระบบและวิศวกรที่ต้องการปกป้ โดยการติดตามการไหลของกระแสอย่างต่อเนื่อง รีเลย์นี้ช่วยป้องกันความเสียหายที่แพงที่เกิดจากสภาพกระแสเกินและต่ำกว่ากระแสความล้มเหลวของเฟสและความผิดปกติไฟฟ้า การออกแบบที่แข็งแกร่งของมันสนับสนุนแรงดันไฟฟ้าของแหล่งจ่ายไฟที่กว้างขวางจาก 24 ถึง 240V AC / DC เพื่อให้แน่ใจว่าเข้ากันได้กับระ EMR6-I15-A-1 เป็นส่วนหนึ่งของชุด EMR6 ที่ก้าวหน้าของ Eaton ซึ่งถูกพัฒนาเพื่ออัพเกรดและแทนที่รุ่นก่อนหน้าเช่น EMR4 และ EMR5 นําการทํางานที่เพิ่มขึ้นและการออกแบบที่รวมกันในแผงควบคุม

1 ข้อมูลจำเพาะทางเทคนิคและหลักการดําเนินงาน

EMR6-I15-A-1 ถูกกําหนดโดยชุดของพารามิเตอร์ทางเทคนิคที่แม่นยำที่สนับสนุนประสิทธิภาพที่น่าเชื่อถือ มันทำงานภายในช่วงพารามิเตอร์การควบคุมที่กว้างขวางนำเสนอสามวงปรับได้: 300mA ถึง 1.5A, 1A ถึง 5A และ 3A ถึง 15A ที่ช่วยให้การป้องกันที่ปรับให้ละเอียดของภาระที่แตกต่ รีเลย์มีความล่าช้าการเปิดใช้งานของติดต่อที่สามารถปรับได้จาก 0.1 ถึง 30 วินาที ซึ่งเป็นสิ่งสำคัญในการหลีกเลี่ยงการเดินทางที่ผิดในระหว่างการเริ่มต้นมอเตอร์หรือกระแส

ช่วงการยอมรับแรงดันไฟฟ้าของแหล่งจ่ายไฟ 24 ถึง 240V AC / DC ทําให้สามารถปรับได้อย่างพิเศษกับแหล่งแรงดันควบคุมต่างๆ ที่พบในสภาพแวดล อุปกรณ์ถูกออกแบบมาสําหรับการติดตั้งราง DIN สอดคล้องกับการติดตั้งตู้มาตรฐานและมีปัจจัยรูปแบบที่กะทัดรัด 22.5x85.6x103.7mm เพื่อปรับปรุงการใช้พื้นที่แผง ด้วยช่วงอุณหภูมิการทำงานตั้งแต่ -25 ° C ถึง 60 ° C และการปิดผนึกที่ได้รับการจัดอันดับ IP50 (IP20 ด้านขั้ว) มันถูกสร้างขึ้นเพื่อให้ทำงานได้อย่างน่าเชื่อถือในสภาพที่

2 คุณสมบัติการออกแบบหลักและลักษณะการทำงาน

2.1 การติดตามและการตั้งค่าขั้นสูง

EMR6-I15-A-1 มีฟังก์ชันการติดตามหน้าต่างปัจจุบัน ทําให้สามารถดูแลทั้งขอบปัจจุบันบนและล่างได้พร้อมกัน การติดตามสองระดับนี้รับประกันการป้องกันอย่างครอบคลุมโดยการตรวจจับไม่เพียง แต่กระแสเกินไป แต่ยังสถานการณ์ที่ต่ำกว่ากระแส ซึ่งสามารถแสดงปัญหาเช่นเงื่อนไ ปุ่มควบคุมด้านหน้าและสวิตช์ DIP ทําให้การตั้งค่าได้ง่ายโดยไม่ต้องใช้เครื่องมือเพิ่มเติม ทําให้กระบวนการตั้งค่าง่ายขึ้นอย่างมากและลดเวลาในการใช

2.2 การก่อสร้างที่แข็งแกร่งและการปฏิบัติตามความปลอดภัย

สร้างด้วยวัสดุคุณภาพสูง รีเลย์มีขั้วต่อสกรูสําหรับการเชื่อมต่อสายไฟที่ปลอดภัย มีการรับรองระหว่างประเทศหลายแห่ง รวมถึง UL, CSA และ CCC ยืนยันการปฏิบัติตามมาตรฐานความปลอดภัยและประสิทธิภาพทั่วโลกที่เข้มงวด พอร์ตโฟลิโอการรับรองที่ครอบคลุมนี้ช่วยให้ผู้สร้างเครื่องจักรสามารถใช้ส่วนประกอบเดียวกันในตลาดทางภูมิศาสตร์ที่แตกต่างกันได้โดยไม่ต้องออกแบบระบ

2.3 การแยกไฟฟ้าที่เพิ่มขึ้น

EMR6-I15-A-1 รวมวงจรวัดแยกซึ่งแยกวงจรตรวจสอบจากระบบพลังงาน การแยกนี้ช่วยเพิ่มความแม่นยำในการวัดและให้ความคุ้มกันเสียงรบกวนที่เหนือกว่า ทําให้รีเลย์มีเสถียรภาพมากขึ้นในสภาพแวดล้อมอุตสาหกรรมท การออกแบบนี้ยังมีส่วนร่วมในการปลอดภัยโดยรวมของระบบควบคุม โดยป้องกันการแพร่กระจายความผิดพลาดที่อาจเกิดขึ้น

3 พื้นที่การใช้งานหลักและโซลูชั่นอุตสาหกรรม

ความหลากหลายของรีเลยติดตามกระแส EMR6-I15-A-1 ทําให้เหมาะสำหรับการใช้งานที่หลากหลายในหลายอุตสาหกรรม ในอุตสาหกรรมอัตโนมัติมันถูกใช้อย่างกว้างขวางสำหรับการป้องกันมอเตอร์ที่มันติดตามการดึงปัจจุบันเพื่อตรวจจับภาระเกินไป ภาระต่ำกว่าและการสูญเสียเฟสในระบบสามเฟสช่

สําหรับระบบปั๊มและคอมเพรสเซอร์ รีเลย์ให้การป้องกันที่สําคัญจากสภาพการทำงานแห้ง การอุดตันและความล้มเหลวของการปิดผนึกกลโดยติดตามกระแสการทำงาน ในระบบความร้อนและการระบายอากาศ มันใช้ในการตรวจจับความล้มเหลวของพัดลม, การอุดตันกรอง, และสถานะการทำงานที่ผิดปกติที่ปรากฏขึ้นผ่านการเบี่ยงเบนกระแส ความสามารถในการติดตามปัจจุบัน AC DC ยังทำให้เหมาะสำหรับการใช้งาน DC เฉพาะ เช่น การควบคุมมอเตอร์ DC ในระบบดึงและติดตามกระบวนการไฟฟ้าเคมี ที่มันให้มั่นใจว่ามีเสถียรภาพในการ

4 ข้อดีของประสิทธิภาพและการดำเนินงาน

4.1 ความน่าเชื่อถือของระบบที่เพิ่มขึ้นและลดเวลาหยุดใช้งาน

EMR6-I15-A-1 ปรับปรุงความพร้อมใช้งานของเครื่องจักรอย่างมาก โดยทําให้สามารถตรวจจับสภาพไฟฟ้าที่ผิดปกติได้เร็วๆ ก่อนที่จะเพิ่มขึ้นเป็นความล้มเหลวที่ วิธีการติดตามอย่างเป็นทางการนี้ช่วยให้การแทรกแซงการบำรุงรักษาที่วางแผน แทนที่จะปิดฉุกเฉิน ลดเวลาหยุดที่ไม่ได้วางแผนอย่าง โดยการป้องกันการเผาไหม้ของมอเตอร์และความเสียหายของอุปกรณ์ รีเลย์ยืดอายุการใช้งานของทรัพย์สินที่เชื่อมต่อ ช่วยประหยัดค่าใช้จ่ายในระยะยาวอย

4.2 การปรับปรุงคลังสินค้าและความยืดหยุ่นในการออกแบบ

แหล่งจ่ายไฟที่กว้างขวางของรีเลย์ (24-240V AC / DC) และช่วงการตั้งค่ากระแสที่กว้างขวางทําให้เป็นโซลูชั่นสากลที่สามารถแทนที่อุปกรณ์พิเศษหลายอย่าง ความหลากหลายนี้ช่วยลดค่าใช้จ่ายสินค้าสำหรับแผนกบำรุงรักษาและผู้ผลิต OEM อย่างมากเนื่องจากประเภทอุปกรณ์เดียวสามารถใช้งานได้หลายอย่างที่มีความต้องการแรงด สําหรับนักออกแบบแผงควบคุม ความยืดหยุ่นนี้ทําให้กระบวนการกำหนดได้ง่ายขึ้น และลดเวลาวิศวกรรม

4.3 การบูรณาการอย่างราบรื่นและการปรับปรุงระบบที่เก่า

ในฐานะส่วนหนึ่งของ EMR6 ซีรีส์ EMR6-I15-A-1 ได้รับการออกแบบเป็นการทดแทนโดยตรงสำหรับรีเลย์ EMR4 และ EMR5 ซีรีส์ก่อนหน้านี้ ให้เส้นทางการอัพเกรดที่ตรงสำหรับการปรับปรุงระบบคว ปัจจัยรูปแบบรถไฟ DIN ที่สม่ำเสมอให้แน่ใจว่าความเข้ากันได้ทางกลกับตู้ที่มีอยู่ในขณะที่การทํางานที่เพิ่มขึ้นให้การปรับปรุงประสิทธิภาพทันท ความเข้ากันได้ของรีเลยกับอุปกรณ์เสริม EMR6-PH22 ขยายความเป็นไปได้ในการใช้งาน

5 การพิจารณาการดําเนินการและแนวทางการติดตั้ง

การดําเนินการที่ประสบความสําเร็จของ EMR6-I15-A-1 ต้องให้ความสนใจกับปัจจัยสำคัญหลายประการ การเลือกหม้อแปลงกระแสที่เหมาะสมเป็นสิ่งสําคัญเมื่อติดตามกระแสที่สูงกว่าช่วงตรงของรีเลย์ เพื่อให้แน่ใจว่าการวัดที่แม่นยำและการท เพื่อให้มีประสิทธิภาพที่ดีที่สุดในสภาพแวดล้อมที่มีเสียงดังไฟฟ้า แนะนำให้ใช้สายเคเบิลป้องกันสำหรับการเชื่อมต่อสัญญาณ โดยมีโล่อยู่ที่ด

ความล่าช้าในการเริ่มต้นที่สามารถตั้งค่าได้ควรตั้งค่าที่เหมาะสมสําหรับการใช้งานเฉพาะเจาะจง โดยพิจารณาปัจจัยเช่นกระแสเริ่มต้นมอเตอร์เพื่อป้องกันการ การทดสอบการทำงานเป็นประจําควรรวมอยู่ในตารางการบำรุงรักษาเพื่อตรวจสอบความตอบสนองของรีเลย์ โดยใช้ความสามารถในการทดสอบในตัวของมันที่มีอยู่ เมื่อติดตั้งให้แน่ใจว่าความล้างที่เพียงพอรอบริเวณรีเลย์เพื่อการกระจายความร้อนที่เหมาะสมโดยเฉพาะอย่างยิ่งเมื่อทำงานที่ปลายบนของอุณหภูม

6 การวิเคราะห์เปรียบเทียบกับเทคโนโลยีทางเลือก

เมื่อประเมินเทียบกับรีเลย์เครื่องจักรไฟฟ้า EMR6-I15-A-1 ให้ความยืดหยุ่นที่เหนือกว่าความแม่นยำและฟังก์ชันเพิ่มเติมเช่นเวลาล่าช้าที่ปรับได้และการติดตามขอบคู่เมื่อเทียบกับอุปกรณ์ติดตามพลังงานที่ซั ภายในครอบครัว EMR6 รุ่น "A" แตกต่างจากตัวเองด้วยช่วงแรงดันไฟฟ้าที่กว้างขวางและความเข้ากันได้ AC / DC ไม่เหมือนรุ่นเฉพาะมากขึ้นเช่น EMR6-I15-B-1 ซึ่งออกแบบมาโดยเฉพาะสำหรับระบบ AC 220-240V

รีเลย์มีตำแหน่งที่ดีที่สุดในตลาด ให้คุณสมบัติที่ก้าวหน้าที่พบได้ในหน่วยที่มีราคาสูงขึ้นในขณะที่รักษาการเข้าถึงสําหรับการใช้งาน การผสมผสานที่สมดุลของประสิทธิภาพ ความหลากหลาย และประสิทธิภาพต้นทุน ทําให้มันเหมาะอย่างยิ่งสำหรับการใช้งานที่หลากหลายตั้งแต่การป้องกันมอเตอร์พื้นฐาน

คำถามที่ถามบ่อย (FAQ)

EMR6-I15-A-1 สามารถตรวจจับความผิดพลาดไฟฟ้าได้ประเภทใด?

รีเลยติดตามกระแสนี้ถูกออกแบบมาเพื่อระบุสภาพความผิดพลาดไฟฟ้าที่สําคัญหลายแห่ง มันจะตรวจจับสถานการณ์กระแสเกินไปอย่างน่าเชื่อถือที่อาจนําไปสู่ความเสียหายอุปกรณ์ รวมถึงสภาพที่ไม่มีกระแสที่มักจะแสดงถึงปัญหาทางกลเช่น cavitation ของปั๊มหร ในขณะที่มันจะติดตามกระแสเป็นหลัก การตอบสนองอย่างรวดเร็วต่อรูปแบบกระแสที่ผิดปกติสามารถเปิดเผยปัญหาโดยอ้อมเช่นความไม่สมดุลในเฟสและการสูญเสียในเฟสในระบบสามเฟ

ช่วงแรงดันไฟฟ้าที่กว้าง (24-240V AC / DC) มีประโยชน์จากการติดตั้งและการจัดการสินค้าคลังสินค้าอย่างไร?

ช่วงแรงดันไฟฟ้าที่กว้างมากให้ข้อดีที่สําคัญสําหรับทั้งผู้ติดตั้งและแผนกบำรุงรักษา สําหรับผู้บูรณาการระบบจะลดความจําเป็นต้องระบุรูปแบบรีเลยที่แตกต่างกันสำหรับมาตรฐานแรงดันไฟฟ้าควบคุมต่างๆ ภายในสถานที่เช่นระบบ 24V DC, 110V AC หรื ความเป็นสากลนี้ช่วยลดความซับซ้อนของสินค้าคลังสินค้าอย่างมาก โดยอนุญาตให้ส่วนประกอบเดียวสามารถให้บริการหลายแอพพลิเคชัน ลดต้นทุนการจัดเก็บและความเสี่ยงในการติดตั้งอ

รีเลย์นี้สามารถแทนที่รุ่นเก่า EMR4 และ EMR5 ได้โดยตรงหรือไม่?

ใช่ EMR6-I15-A-1 ถูกออกแบบโดยเฉพาะเป็นการทดแทนโดยตรงสำหรับรุ่นก่อนหน้านี้ โดยเฉพาะรุ่น EMR4-I15-1-A ความเข้ากันได้กลับนี้ให้เส้นทางการอัพเกรดที่ตรง ทําให้ผู้ใช้สามารถเพิ่มความสามารถในการติดตามของระบบของพวกเขาโดยไม่ต้องออกแบบแผงควบคุมใหม่หรือเปลี่ยนแผนสายไฟ ซีรีส์ EMR6 เป็นตัวแทนของการวิวัฒนาการทางเทคโนโลยีของ Eaton โดยให้คุณสมบัติที่ดีขึ้นในขณะที่รักษาความเข้ากันได้ทางกลและไฟฟ้ากับการติดตั้

EMR6-I15-A-1 มีใบรับรองอะไรสำหรับการใช้งานระหว่างประเทศ?

รีเลย์นี้มีการรับรองระหว่างประเทศที่สําคัญหลายแห่ง ที่ช่วยให้การใช้งานของมันทั่วตลาดโลก มันได้รับการลงทะเบียน UL สําหรับสหรัฐอเมริกาการรับรอง CSA สําหรับแคนาดาและเครื่องหมายการรับรองจีนบังคับ (CCC) การอนุมัติเหล่านี้แสดงให้เห็นว่าอุปกรณ์ได้รับการทดสอบอย่างเข้มงวดและตอบสนองมาตรฐานความปลอดภั

แนะนำการบำรุงรักษาอย่างไรเพื่อให้แน่ใจว่าความน่าเชื่อถือระยะยาว?

ในขณะที่ EMR6-I15-A-1 ถูกออกแบบมาสําหรับการทํางานที่ไม่มีการบำรุงรักษาในสภาพปกติ การปฏิบัติหลายอย่างสามารถรับประกันความน่าเชื่อ แนะนำให้ตรวจสอบภาพเป็นประจําเพื่อสัญญาณความเครียดจากความร้อนหรือความเสียหายทางกายภาพ ในระหว่างการปิดการบำรุงรักษาประจํา การตรวจสอบจุดตั้งและการทดสอบการทำงานของการตอบสนองรีเลย์ควรดำเนินการเพื่อยืนยันการทํางานที่เหมาะสม การรับประกันว่าการเชื่อมต่อเทอร์มินัลยังคงแรงป้องกันปัญหาการทำความร้อน และรักษาอุปกรณ์ให้ปราศจากฝุ่นเกินไปตามการจัดอันดับ IP50 ช่วยรักษาการจัดก
