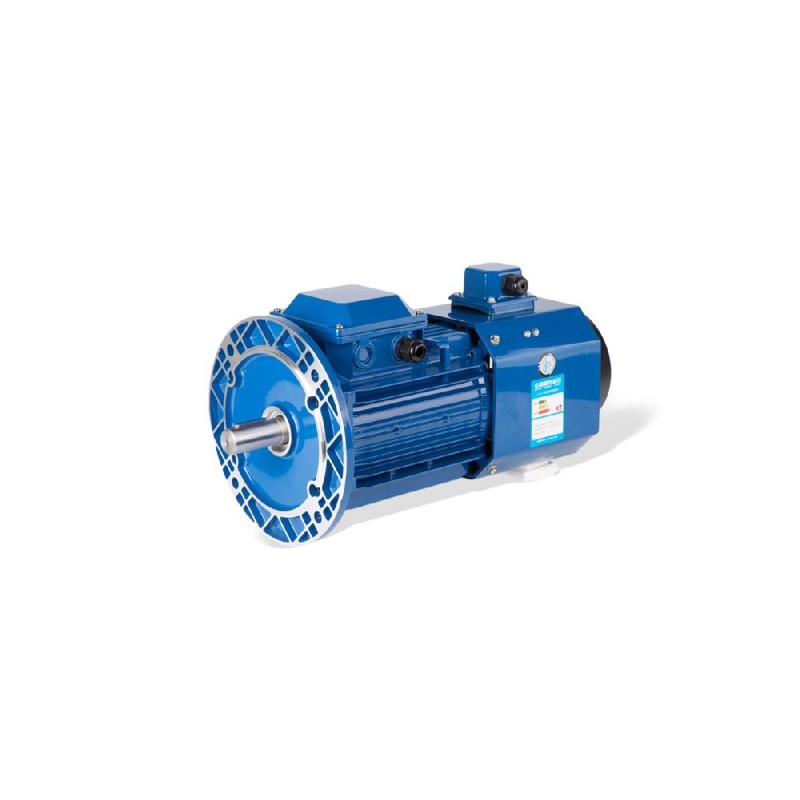

มอเตอร์เหนี่ยวนำสามเฟสปรับความถี่โครงสี่เหลี่ยมอะลูมิเนียม GESHI YVF2 ทำงานในช่วงกำลังตั้งแต่ 0.12 kW ถึง 7.5 kW ภายในขนาดโครง H63 ถึง H132 ได้รับการออกแบบมาเพื่อให้แรงบิดคงที่ตั้งแต่ 5 Hz ถึง 50 Hz และกำลังคงที่ตั้งแต่ 50 Hz ถึง 100 Hz โดยมอเตอร์นี้สามารถทำงานร่วมกับอินเวอร์เตอร์ปรับความถี่การมอดูเลตความกว้างพัลส์ไซน์มาตรฐานได้โดยตรง มอเตอร์นี้มอบโซลูชันทางกลและไฟฟ้าที่เชื่อถือได้สำหรับเครื่องจักรอุตสาหกรรมที่ต้องการการควบคุมความเร็วแบบแปรผันโดยไม่สูญเสียกำลังขับของแรงบิดในย่านความเร็วต่ำ
เมื่อผู้สร้างเครื่องจักรและวิศวกรประจำโรงงานกำหนดค่าชุดขับเคลื่อนความเร็วปรับได้ การค้นหามอเตอร์ไฟฟ้าที่สร้างความสมดุลระหว่างเสถียรภาพทางความร้อน น้ำหนักโครงที่ต่ำ และความสามารถในการแทนที่กันได้ตามมิติทางกายภาพยังคงเป็นความท้าทายที่สำคัญ มอเตอร์เหนี่ยวนำมาตรฐานมักประสบปัญหาการเพิ่มขึ้นของอุณหภูมิสเตเตอร์มากเกินไป เมื่อใช้งานอย่างต่อเนื่องที่ความถี่ต่ำภายใต้ภาระงานหนักเนื่องจากความเร็วพัดลมระบายความร้อนภายในลดลง เพื่อแก้ปัญหานี้ การใช้งานไดรฟ์ปรับความถี่สมัยใหม่จึงต้องการเครื่องจักรสำหรับงานอินเวอร์เตอร์โดยเฉพาะ ซึ่งมีคุณสมบัติการออกแบบทางแม่เหล็กไฟฟ้าที่ได้รับการปรับให้เหมาะสมและมีโปรไฟล์การระบายความร้อนอิสระหรือได้รับการปรับปรุงให้ดีขึ้น ซีรีส์มอเตอร์อะลูมิเนียมนี้ช่วยแก้ปัญหาข้อจำกัดเหล่านี้ด้วยการผสมผสานโครงสร้างสี่เหลี่ยมน้ำหนักเบาเข้ากับวงจรแม่เหล็กที่ปรับให้เหมาะสม เพื่อให้มั่นใจได้ถึงการสร้างฟลักซ์ที่เสถียรตลอดช่วงการควบคุมความเร็วที่กว้าง โดยทำงานหลักในชั้นไดรฟ์ของสถาปัตยกรรมระบบอัตโนมัติทางอุตสาหกรรม มอเตอร์นี้จะแปลงความถี่เอาต์พุตของอินเวอร์เตอร์เป็นการหมุนทางกลที่ควบคุมได้ พร้อมทั้งรักษาสมรรถนะการซิงโครไนซ์ที่แม่นยำกับตัวควบคุมตรรกะที่ตั้งโปรแกรมได้ต้นทางและตัวแปลงความถี่
ข้อมูลจำเพาะทางเทคนิค
กำลังพิกัด: 0.12 kW - 7.5 kW @ 50 Hz
ขนาดโครง: H63 - H132 @ อุณหภูมิแวดล้อม 20.0 °C
ช่วงการควบคุมความเร็ว: 5.0 Hz - 100.0 Hz @ แรงบิดและกำลังคงที่
ช่วงแรงบิดคงที่: 5.0 Hz - 50.0 Hz @ กระแสพิกัด
ช่วงกำลังคงที่: 50.0 Hz - 100.0 Hz @ แรงดันพิกัด
การกำหนดค่าการติดตั้ง: B3, B5, B14, B35, B34 @ ขนาดมาตรฐาน IEC
ระดับฉนวน: คลาส F @ ขีดจำกัดความร้อน 155.0 °C
การป้องกันสิ่งห่อหุ้ม: IP54 / IP55 @ IEC 60034-5
ระดับประสิทธิภาพพลังงาน: IE1 @ 400.0 V / 50 Hz
ความเข้ากันได้กับอินเวอร์เตอร์: ไดรฟ์ปรับความถี่ SPWM @ 380.0 V
การบูรณาการระบบและการตั้งค่าฮาร์ดแวร์
การบูรณาการมอเตอร์เข้ากับระบบอัตโนมัติจำเป็นต้องมีการต่อสายไฟที่ถูกต้องและการจัดแนวทางกลให้ตรงกัน เพื่อป้องกันการสึกหรอของตลับลูกปืนก่อนกำหนดหรือสัญญาณรบกวนฮาร์มอนิก สายไฟต้องใช้ตัวนำทองแดงที่มีการป้องกันสัญญาณเพื่อลดการแผ่รังสีคลื่นแม่เหล็กไฟฟ้าไปยังสายเครื่องมือวัดที่มีความละเอียดอ่อนภายในตู้ควบคุม โครงมอเตอร์ต้องมีจุดต่อลงดินที่มีความต้านทานต่ำและปลอดภัย ซึ่งยึดติดกับบาร์กราวด์หลักของระบบเพื่อกำจัดกระแสรั่วไหลความถี่สูงที่เหนี่ยวนำโดยพาหะการสลับการมอดูเลตความกว้างพัลส์ เมื่อเชื่อมต่อกับขั้วต่อเอาต์พุตของอินเวอร์เตอร์ ให้รักษารักษาลำดับเฟสที่ถูกต้องเพื่อให้ได้ทิศทาง การหมุนที่ต้องการก่อนที่จะเรียกใช้กิจวัตรการระบุระบบ การติดตั้งทางกลไกเข้ากับแผ่นยึดผ่านการกำหนดค่า B3 หรือ B5 จำเป็นต้องมีการตรวจสอบความร่วมศูนย์ของเพลาอย่างแม่นยำโดยใช้ไดอัลอินดิเคเตอร์ เพื่อป้องกันความเค้นจากภาระรัศมีบนตลับลูกปืนโรเตอร์ภายใน
ความน่าเชื่อถือและความทนทานต่อสภาพแวดล้อม
ตัวเรือนอะลูมิเนียมหล่อให้การนำความร้อนสูง ถ่ายเทความร้อนของสเตเตอร์ภายในไปยังอากาศแวดล้อมโดยรอบได้อย่างรวดเร็ว ในขณะเดียวกันก็ต้านทานการกัดกร่อนในบรรยากาศในสภาพแวดล้อมโรงงานที่มีความชื้น ขดลวดภายในได้รับการบำบัดด้วยการชุบด้วยสุภาพภายใต้แรงดันด้วยน้ำยาฉนวนคลาส F เพื่อป้องกันการซึมผ่านของความชื้น การสัมผัสไอสารเคมี และการเสื่อมสภาพจากการคายประจุบางส่วนในช่วงเวลาการสลับแรงดันไฟฟ้าสูง ซีลเพลามาตรฐานและกล่องขั้วต่อแบบมีปะเก็นบรรลุระดับการป้องกัน IP54 หรือ IP55 ป้องกันการบุกรุกของอนุภาคในอากาศและละอองน้ำระหว่างขั้นตอนการล้างทำความสะอาดตามปกติ ออกแบบมาเพื่อรอบการทำงาน S1 อย่างต่อเนื่อง พัดลมระบายความร้อนในตัวช่วยรักษาการไหลเวียนของอากาศที่สม่ำเสมอทั่วทั้งโปรไฟล์ภายนอกที่เป็นครีบสี่เหลี่ยม แม้ว่าจะทำงานที่ความเร็วลดลงก็ตาม ช่วยให้มั่นใจได้ถึงเวลาเฉลี่ยที่ยาวนานขึ้นระหว่างความล้มเหลวในรอบการทำงานของอุตสาหกรรมที่ต้องการความสมบุกสมบัน
คำแนะนำในการเลือกและตัวเลือกสำรอง
การเลือกขนาดมอเตอร์ที่เหมาะสมเกี่ยวข้องกับการประเมินโปรไฟล์แรงบิดของภาระ อัตราเร่งของรอบการทำงาน และความถี่ในการทำงานสูงสุดที่อุปกรณ์ทางกลขับเคลื่อนต้องการ เมื่อแอปพลิเคชันของคุณต้องการพื้นที่ขนาดกะทัดรัดพร้อมประสิทธิภาพการระบายความร้อนสูง ซีรีส์โครงอะลูมิเนียมนี้จะมอบความลงตัวที่เหมาะสมที่สุดสำหรับอินเทอร์เฟซการติดตั้งมาตรฐาน IEC สำหรับงานปรับปรุงพิเศษหรือเลย์เอาต์มิติข้อมูลแบบกำหนดเอง 北京众平科技股份有限公司 (Beijing Zhongping Technology) มีการสนับสนุนด้านวิศวกรรมแอปพลิเคชันในพื้นที่ เพื่อช่วยเหลือในการเลือกรายการอ้างอิงไขว้และการจับคู่เปลี่ยนทดแทนสต็อกโดยตรง วิศวกรสามารถตรวจสอบพารามิเตอร์การทำงานที่มีอยู่ เช่น กระแสพิกัด เส้นผ่านศูนย์กลางเพลา และขนาดหน้าแปลน เทียบกับขนาดโครงทางเลือก เพื่อให้แน่ใจว่าสามารถสลับเปลี่ยนทางกลได้อย่างราบรื่นโดยไม่ต้องออกแบบโครงสร้างแชสซีเครื่องจักรเดิมใหม่
คำถามที่พบบ่อย (FAQ)
1. ความพร้อมใช้งานของสินค้าคงคลังในท้องถิ่นและระยะเวลาในการจัดส่งสำหรับมอเตอร์เหล่านี้คืออะไร?
北京众平科技股份有限公司 (Beijing Zhongping Technology) มีสต็อกคลังสินค้าในภูมิภาคสำหรับขนาดโครงมาตรฐานตั้งแต่ H63 ถึง H132 ซึ่งรองรับการจัดส่งในวันเดียวกันสำหรับข้อกำหนดการบำรุงรักษาโรงงานเร่งด่วน
2. การคุ้มครองการรับประกันและขั้นตอนการคืนสินค้า RMA ใดที่มีผลบังคับใช้กับผลิตภัณฑ์กลุ่มนี้?
ทุกยูนิตรวมการรับประกันข้อบกพร่องในการผลิต 12 เดือน ซึ่งสนับสนุนโดยการทดสอบทางไฟฟ้าก่อนการจัดส่ง พร้อมการประมวลผลการเปลี่ยนทดแทนในท้องถิ่นอย่างรวดเร็วซึ่งจัดการผ่านช่องทางบริการของ 北京众平科技股份有限公司 (Beijing Zhongping Technology)
3. แรงดันไฟฟ้าและขอบเขตการทำงานของความถี่ที่แม่นยำสำหรับมอเตอร์เหล่านี้คืออะไร?
มอเตอร์ทำงานบนแหล่งจ่ายไฟสามเฟสมาตรฐานที่ 380 V, 50 Hz ออกแบบมาเพื่อจัดการความถี่ที่แปรผันตั้งแต่ 5 Hz สูงถึง 100 Hz เมื่อจับคู่กับอินเวอร์เตอร์ SPWM ที่เหมาะสม
4. มีข้อกำหนดพิเศษเกี่ยวกับความเข้ากันได้ทางแม่เหล็กไฟฟ้าหรือการป้องกันสัญญาณสำหรับสายไฟหรือไม่?
สายจ่ายไฟที่วิ่งจากไดรฟ์ปรับความถี่ไปยังขั้วต่อมอเตอร์ควรใช้สายเคเบิลแบบสมมาตรที่มีเกราะป้องกันหรือชีลด์เพื่อระงับสัญญาณรบกวนทางแม่เหล็กไฟฟ้าความถี่สูง
5. รองรับระดับการป้องกันสิ่งแวดล้อมและอุณหภูมิแวดล้อมสูงสุดในการทำงานเท่าใด?
ชุดประกอบนี้เป็นไปตามมาตรฐานการป้องกันการเข้า 54 หรือ IP55 และทำงานได้อย่างน่าเชื่อถือภายในอุณหภูมิแวดล้อมตั้งแต่ -15 °C ถึง 40 °C ภายใต้สภาวะปกติ
6. มีการกำหนดค่าการติดตั้งใดบ้างสำหรับการปรับปรุงแก้ไขทางกลไกโดยตรง?
ซีรีส์นี้รองรับการติดตั้งแบบฐาน B3, การติดตั้งแบบหน้าแปลน B5, การติดตั้งแบบหน้าสัมผัส B14 และการกำหนดค่า B35 หรือ B34 แบบผสม เพื่อให้ตรงกับรูปแบบรูยึดเดิม
7. ขั้นตอนการบำรุงรักษาตามกิจวัตรใดที่แนะนำเพื่อให้แน่ใจว่ามีอายุการใช้งานที่ยาวนาน?
การตรวจสอบเป็นประจำควรตรวจสอบความแน่นของกล่องขั้วต่อ ความสมบูรณ์ของสายดิน ความสะอาดของครีบระบายความร้อน และประสิทธิภาพทางเสียงของตลับลูกปืนในช่วงหน้าต่างการบำรุงรักษาเชิงป้องกันตามกำหนดเวลา
8. มอเตอร์เหล่านี้สามารถบูรณาการโดยตรงกับไดรฟ์ควบคุมเวกเตอร์มาตรฐานโดยไม่ต้องปรับแต่งพารามิเตอร์แบบกำหนดเองได้หรือไม่?
ยูนิตเหล่านี้ทำงานได้อย่างมีประสิทธิภาพด้วยไดรฟ์ปรับความถี่มาตรฐาน แม้ว่าการดำเนินการตามกิจวัตรการปรับแต่งมอเตอร์อัตโนมัติแบบไดนามิกหรือแบบคงที่บนไดรฟ์จะช่วยให้มั่นใจได้ถึงความแม่นยำในการควบคุมเวกเตอร์ฟลักซ์ที่เหมาะสมที่สุดก็ตาม
\
