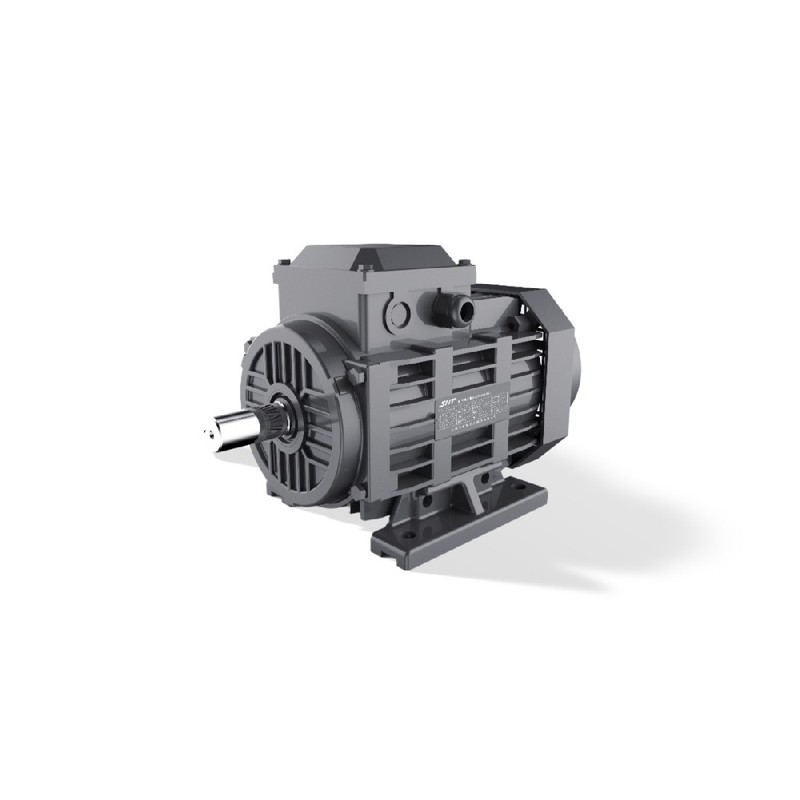

การจัดการวัสดุอัตโนมัติสมัยใหม่และการดำเนินงานเครื่องจักรกลอุตสาหกรรมเบา มักประสบปัญหาความร้อนรุนแรงเมื่อมอเตอร์เหนี่ยวนำมาตรฐานทำงานด้วยความเร็วที่ลดลงภายใต้ชุดขับเคลื่อนความถี่แปรผัน การทำงานที่ความถี่ต่ำอย่างต่อเนื่องตั้งแต่ 5 Hz ถึง 20 Hz จะลดปริมาณลมออกของพัดลมระบายความร้อนที่ติดตั้งบนเพลาแบบดั้งเดิมลงอย่างมาก ส่งผลให้อุณหภูมิของขดลวดสูงขึ้นอย่างรวดเร็วและการเสื่อมสภาพทางความร้อนก่อนกำหนด มอเตอร์ซิงโครนัสแม่เหล็กถาวรแบบสตาร์ทตรงสายซีรีส์ Geshi FTYP ช่วยแก้ปัญหาคอขวดด้านประสิทธิภาพทางอุตสาหกรรมเหล่านี้ โดยการรวมความสามารถในการสตาร์ทตรงสายเข้ากับสถาปัตยกรรมโรเตอร์แม่เหล็กถาวรความหนาแน่นสูง ครอบคลุมขนาดเฟรม H80 ถึง H160
มอเตอร์เหนี่ยวนำแบบดั้งเดิมที่ขับเคลื่อนด้วยอินเวอร์เตอร์จะประสบปัญหาแรงบิดกระเพื่อมอย่างมีนัยสำคัญและการสูญเสียในแกนเหล็กจากฮาร์มอนิกที่สูง ซึ่งทำให้การควบคุมความเร็วที่แม่นยำในสายการบรรจุภัณฑ์และอุปกรณ์ลำเลียงอัตโนมัติมีความซับซ้อน ซีรีส์ Geshi FTYP ใช้การเพิ่มประสิทธิภาพการออกแบบแม่เหล็กไฟฟ้าขั้นสูงเพื่อให้ระดับประสิทธิภาพ IE4 และ IE5 ในขณะที่ยังคงรักษาลักษณะการสตาร์ทแบบต่อตรงกับสายไฟที่เทียบเคียงได้กับมอเตอร์อะซิงโครนัสมาตรฐาน สถาปัตยกรรมนี้ช่วยกำจัดความสูญเสียจากการกระตุ้นโรเตอร์ ทำให้ประสิทธิภาพเพิ่มขึ้น 5% ถึง 10% เมื่อเทียบกับเฟรมเหนี่ยวนำที่เทียบเท่า พร้อมทั้งรักษาเอาต์พุตแรงบิดให้คงที่ตลอดช่วงความเร็ว 1500 rpm, 1000 rpm, 750 rpm และ 500 rpm
ข้อกำหนดทางเทคนิค
กำลังพิกัด: 0.55 kW @ 50 Hz
การกำหนดรุ่น: FTYP-80M1-4 @ เฟรม H80
จำนวนโพล: 4-Pole @ 1500 rpm
ระดับประสิทธิภาพ: IE4 @ โหลดพิกัด
การป้องกันสิ่งห่อหุ้ม: IP55 @ IEC 60034-5
วิธีการระบายความร้อน: IC410 / IC416 @ ความเร็วแปรผัน
แรงดันไฟฟ้าพิกัด: 380 V @ 3 เฟส
ความถี่พิกัด: 50 Hz @ แหล่งจ่ายไฟหลัก
ตัวประกอบกำลัง: 0.92 @ โหลดเต็ม
อุณหภูมิแวดล้อม: -15°C - 40°C @ ระดับความสูง <= 1,000 ม.
ระดับฉนวน: คลาส F @ ขีดจำกัดอุณหภูมิที่เพิ่มขึ้น 155°C
รูปแบบการติดตั้ง: B3 / B5 / B14 @ ตัวเลือกหน้าแปลนและขาตั้ง
ช่วงความเร็วขาออก: 500 rpm - 1500 rpm @ การกำหนดค่าหลายโพล
ช่วงขนาดเฟรม: H80 - H160 @ ตัวเรือนอลูมิเนียมหล่อหรือเหล็ก
การบูรณาการระบบและการตั้งค่าฮาร์ดแวร์
การติดตั้งทางกลของมอเตอร์เฟรม H80 ถึง H160 ต้องมีการจัดวางแนวเพลาที่แม่นยำและการควบคุมความคลาดเคลื่อนของการต่อพ่วง เพื่อป้องกันความเค้นโหลดแนวรัศมีบนตลับลูกปืนภายใน ช่างเทคนิคต้องยึดการกำหนดค่าแบบมีขาตั้ง B3 หรือแบบมีหน้าแปลน B5 และ B14 เข้ากับฐานรากโครงสร้างที่แข็ง 1 เพื่อลดการส่งผ่านการสั่นสะเทือนระหว่างการทำงานที่มีไดนามิกสูง การสิ้นสุดทางไฟฟ้าต้องการสายเคเบิลหลายแกนที่มีการป้องกันซึ่งเดินผ่านต่อมสายเคเบิลที่เป็นไปตามมาตรฐาน EMC เพื่อระงับสัญญาณรบกวนทางแม่เหล็กไฟฟ้าที่เกิดจากพัลส์การสลับของอินเวอร์เตอร์ความถี่สูง
กล่องขั้วต่อหลักรองรับขั้วต่อสายเคเบิลแบบอัด ช่วยให้มั่นใจได้ถึงการเชื่อมต่อความต้านทานต่ำสำหรับขดลวดสเตเตอร์สามเฟส การต่อสายดินต้องเป็นไปตามมาตรฐานความปลอดภัยทางอุตสาหกรรม โดยใช้ตัวนำต่อสายดินป้องกันเฉพาะที่ยึดเข้ากับขั้วต่อสายดินของโครงสร้างที่กำหนดโดยตรง เพื่อกำจัดลูปกราวด์ที่อาจเกิดขึ้น เมื่อจับคู่ซีรีส์ FTYP กับชุดขับเคลื่อนความถี่แปรผัน การกำหนดค่าพารามิเตอร์จะต้องตรงกับลักษณะของมอเตอร์ซิงโครนัสแม่เหล็กถาวร โดยตั้งค่าคู่โพล กระแสไฟฟ้าพิกัด และขีดจำกัดแรงดันไฟฟ้าให้ถูกต้อง เพื่อป้องกันความไม่เสถียรของการควบคุมแบบเวกเตอร์
ความน่าเชื่อถือและความทนทานต่อสิ่งแวดล้อม
สภาพแวดล้อมการทำงานในระบบอัตโนมัติทางอุตสาหกรรมเบ่อมักจะทำให้ส่วนประกอบของไดรฟ์ต้องเผชิญกับฝุ่นละอองในอากาศ ความชื้น และคราบสารเคมี ซีรีส์ FTYP มีระดับการป้องกันการ 1 น้ำและฝุ่น IP55 โดยใช้ซีลเพลาแบบพิเศษและพื้นผิวประกบที่ผ่านการกลึงอย่างแม่นยำเพื่อป้องกันฝุ่นและเจ็ทน้ำไม่ให้ซึมเข้าไปในโพรงสเตเตอร์ การจัดการความร้อนอาศัยรูปทรงตัวเรือนแบบมีครีบที่ได้รับการปรับให้เหมาะสมซึ่งช่วยอำนวยความสะดวกในการระบายความร้อนที่มีประสิทธิภาพ รักษาอุณหภูมิของขดลวดให้อยู่ภายในขีดจำกัดความร้อนคลาส F ระหว่างรอบการทำงานต่อเนื่อง
เพื่อทนต่อเวลาการเพิ่มขึ้นของแรงดันไฟฟ้าที่ชันและจุดยอด dv/dt สูงที่ผลิตโดยอินเวอร์เตอร์การมอดูเลตความกว้างพัลส์สมัยใหม่ ขดลวดสเตเตอร์จึงรวมลวดแม่เหล็กพิเศษและฉนวนการชุบด้วยสุญญากาศหลายชั้นเข้าด้วยกัน เกราะป้องกันไดอิเล็กทริกที่แข็งแกร่งนี้ช่วยป้องกันการลัดวงจรระหว่างรอบและปรากฏการณ์การคายประจุบางส่วน ช่วยยืดอายุการใช้งาน ขั้นตอนการบำรุงรักษาตามปกติเกี่ยวข้องกับการตรวจสอบความแน่นของขั้วต่อ การตรวจสอบความสมบูรณ์ของซีล และการตรวจสอบลายเซ็นการสั่นสะเทือนของตลับลูกปืน เพื่อให้แน่ใจว่ามีเวลาเฉลี่ยระหว่างความล้มเหลวที่สูงตลอดกำหนดการอุตสาหกรรมหนัก
คำแนะนำในการเลือกและตัวเลือกอื่น ๆ
การเลือก 1 มอเตอร์ที่เหมาะสมต้องอาศัยการประเมินอย่างรอบคอบเกี่ยวกับกำลังทางกลที่ต้องการ โปรไฟล์ความเร็วในการทำงาน และพื้นที่ติดตั้งที่มีอยู่ในเครื่องจักรที่ขับเคลื่อน หน่วยพื้นฐาน FTYP-80M1-4 ให้กำลัง 0.55 kW ที่ 1500 rpm ภายในเฟรม H80 ทำให้เหมาะสำหรับงานลำเลียงขนาดกะทัดรัดและงานจัดตำแหน่งเบา วิศวกรที่ขยายขนาดการใช้งานสามารถเลือกขนาดเฟรมที่ใหญ่ขึ้นได้ถึง H160 ซึ่งครอบคลุมกำลังขับเคลื่อนสูงถึง 15 kW พร้อมตัวเลือกหลายโพลที่ลดลงถึง 500 rpm
เมื่ออัปเกรดสายการผลิตความเร็วคงที่แบบเดิมหรือสายที่ขับเคลื่อนด้วยอินเวอร์เตอร์มาตรฐาน ทีมเทคนิคจะต้องตรวจสอบความต้องการแรงดันและวัฏจักรความร้อนเปรียบเทียบกับกราฟประสิทธิภาพซิงโครนัสแม่เหล็กถาวร Beijing Zhongping Technology (北京众平科技股份有限公司) ให้การสนับสนุนทางเทคนิคเฉพาะเพื่อช่วยวิศวกรในการเลือกการอ้างอิงไขว้ การคำนวณขนาด และความพร้อมใช้งานของสินค้าคงคลังในท้องถิ่น เพื่อปรับปรุงการบูรณาการระบบให้ราบรื่นและลดเวลาหยุดทำงานของอุปกรณ์ให้น้อยที่สุด
คำถามที่พบบ่อย (FAQ)
1. ความแตกต่างในการทำงานหลักระหว่างซีรีส์ FTYP และมอเตอร์เหนี่ยวนำมาตรฐานคืออะไร?
ซีรีส์ FTYP ใช้แม่เหล็กถาวรในโครงสร้างโรเตอร์ ช่วยให้สามารถสตาร์ทตรงสายได้เหมือนกับมอเตอร์เหนี่ยวนำ ในขณะที่ทำงานด้วยความเร็วซิงโครนัสโดยไม่มีการสูญเสียการกระตุ้นโรเตอร์และมีประสิทธิภาพโดยรวมที่สูงกว่า
2. Model FTYP-80M1-4 สามารถใช้งานโดยตรงจากตาข่ายไฟฟ้าความถี่คงที่มาตรฐานได้หรือไม่?
ได้ หน่วยนี้ได้รับการออกแบบมาสำหรับการสตาร์ทตรงสายทั่วทั้งสายสาธารณูปโภค ในขณะที่บรรลุระดับประสิทธิภาพ IE4 ในระหว่างการทำงานที่สภาวะคงตัว
3. นโยบายการบำรุงรักษาและการคุ้มครองการรับประกันใดที่มีผลกับหน่วยเหล่านี้?
ผลิตภัณฑ์ได้รับการสนับสนุนโดยการรับประกันมาตรฐานของผู้ผลิตและโปรโตคอลการตรวจสอบคุณภาพก่อนการจัดส่งซึ่งบริหารจัดการผ่านช่องทางการจัดจำหน่ายที่ได้รับอนุญาต
4. ระดับการป้องกันสิ่งห่อหุ้ม IP55 ปกป้องมอเตอร์ในสภาพแวดล้อมที่มีฝุ่นอย่างไร?
ระดับ IP55 ช่วยจำกัดการสะสมของฝุ่นที่เป็นอันตรายและต้านทานเจ็ทน้ำแรงดันต่ำจากทุกทิศทาง ปกป้องขดลวดและตลับลูกปืนภายใน
5. ฉนวนคลาสใดที่ใช้เพื่อจัดการกับแรงดันไฟฟ้าพุ่งสูงที่เกิดจากอินเวอร์เตอร์?
มอเตอร์ใช้ระบบฉนวนคลาส F พร้อมลวดแม่เหล็กพิเศษเพื่อให้ 1 ความเค้น dv/dt สูงและโหลดความร้อน
6. มีการกำหนดค่าการติดตั้งหลายแบบสำหรับขนาดเฟรม H80 ถึง H160 หรือไม่?
ได้ การกำหนดค่าประกอบด้วยการติดตั้งขาตั้ง B3, การติดตั้งหน้าแปลน B5 และการติดตั้งหน้าสัมผัส B14 เพื่อให้เหมาะกับเลย์เอาต์ทางกลที่หลากหลาย
7. ประสิทธิภาพที่เพิ่มขึ้นโดยทั่วไปของมอเตอร์แม่เหล็กถาวรเหล่านี้เมื่อเทียบกับหน่วย IE3 มาตรฐานคืออะไร?
โดยทั่วไปจะให้การลดการสูญเสียพลังงาน 5% ถึง 10% ขึ้นอยู่กับโปรไฟล์โหลดและความเร็วในการทำงาน
8. ควร 1 ค่าพารามิเตอร์ของไดรฟ์อย่างไรเมื่อใช้มอเตอร์เหล่านี้กับอินเวอร์เตอร์?
ต้องตั้งค่าอินเวอร์เตอร์เป็นโหมดมอเตอร์ซิงโครนัสแม่เหล็กถาวร โดยป้อนกระแสไฟฟ้าพิกัด แรงดันไฟฟ้า ความถี่ และคู่โพลของมอเตอร์ที่แน่นอนสำหรับการควบคุมแบบเวกเตอร์แบบวงปิดหรือวงเปิด
