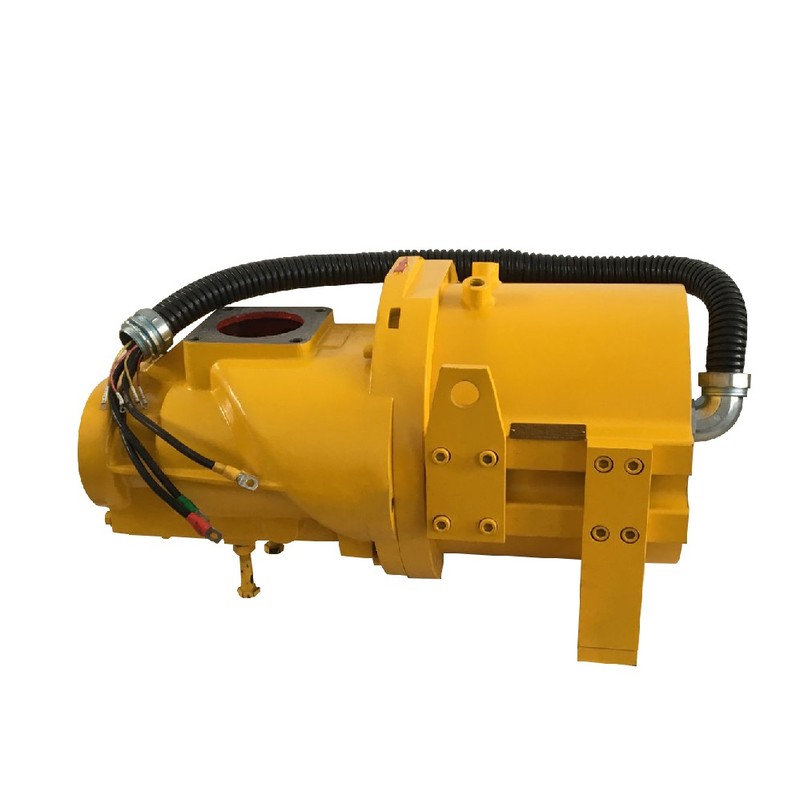

มอเตอร์ซิงโครนัส AC แม่เหล็กถาวร GESHI GTK ให้การหมุนแบบขับเคลื่อนตรงสำหรับคอมเพรสเซอร์สกรูอุตสาหกรรม ขจัดสูญเสียการส่งกำลังทางกล มอเตอร์ TEFC นี้รักษประสิทธิภาพการทำงานสูงในโปรไฟล์ภาระงานที่เปลี่ยนแปลง พร้อมทั้งลดพื้นที่ติดตั้งทางกลโดยรวม ผู้ดูแลระบบโรงงานใช้ชุดอุปกรณ์นี้เพื่อกำจัดสายพานลื่นและลดต้นทุนการบำรุงรักษาระยะยาวในสถานีลมอัดที่ทำงานต่อเนื่อง
บทนำเกี่ยวกับมอเตอร์ซิงโครนัส AC แม่เหล็กถาวร
ระบบลมอัดในอุตสาหกรรมมักประสบปัญประสิทธิภาพลดลงและการสึกหรอทางกลที่เกี่ยวข้องกับมอเตอร์เหนี่ยวนำแบบดั้งเดิมและชุดประกอบการส่งกำลังแบบสายพาน เมื่อโรงงานต้องการผลผลิตลมต่อเนื่องภายใต้โปรไฟล์ภาระงานที่ผันผวน มอเตอร์มาตรฐานจะประสบปัญหาประสิทธิภาพเสื่อมถอยและมีความเครียดทางความร้อนสูง ชุดอุปกรณ์แบบบูรณาการนี้จัดการกับความท้าทายในการดำเนินงานเหล่านี้โดยใช้การออกแบบมอเตอร์ซิงโครนัส AC แม่เหล็กถาวรที่เชื่อมต่อโดยตรงกับชุดอัดอากาศของคอมเพรสเซอร์ผ่านการเชื่อมต่อเพลาแกน การกำหนดค่านี้ช่วยถอดส่วนประกอบตัวกลาง เช่น พูลเลย์ สายพาน และตลับลูกปืนภายนอกออก จึงช่วยกำจัดความลื่นไถลของการส่งกำลังทางกลและลดเวลาหยุดทำงานสำหรับการจัดแนว ด้วยการทำงานที่แรงดันไฟฟ้ามาตรฐาน 380 V ภายในขนาดโครงสร้างตั้งแต่ H112 ถึง H280 ชุดอุปกรณ์นี้จึงรองรับความต้องการพลังงานที่หลากหลายตั้งแต่ 5.5 kW ถึง 90 kW การจัดการความร้อนจัดการผ่านการกำหนดค่าการระบายความร้อนที่แตกต่างกันสองแบบ ได้แก่ รุ่นระบายด้วยของเหลวที่รองรับการหมุนเวียนของน้ำหรือน้ำมัน และรุ่นระบายด้วยอากาศที่มีพัดลมระบายความร้อนแบบแกนอิสระ ด้วยการรวมโรเตอร์เข้ากับเพลาคอมเพรสเซอร์โดยตรง สถาปัตยกรรมไดรฟ์จึงบรรลุความหนาแน่นของพลังงานสูงและการส่งแรงบิดที่สม่ำเสมอตลอดรอบการทำงานมาตรฐานของอุตสาหกรรม
ข้อมูลจำเพาะทางเทคนิค
พิกัดกำลัง: 5.5 kW - 90 kW @ 380 V
ขนาดโครงสร้าง: H112 - H280 @ 380 V
แรงดันไฟฟ้าพิกัด: 380 V @ 50 Hz
ประเภทการติดตั้ง: B3 @ การติดตั้งแบบขามาตรฐาน
การป้องกันน้ำและฝุ่น: IP54 @ IEC 60034-5
ระดับฉนวน: คลาส F @ ขีดจำกัดอุณหภูมิที่เพิ่มขึ้น 155 °C
ระดับประสิทธิภาพ: ประสิทธิภาพระดับ Grade-2 @ โหลดเต็ม
วิธีการระบายความร้อน: ระบายด้วยของเหลว (น้ำ/น้ำมัน) หรือระบายด้วยอากาศ (TEFC) @ การทำงานในอุณหภูมิแวดล้อม
การกำหนดค่าไดรฟ์: ไดรฟ์ตรงแนวแกน @ การบูรณาการคอมเพรสเซอร์สกรู
การบูรณาการระบบและการตั้งค่าฮาร์ดแวร์
การบูรณาการชุดอุปกรณ์เข้ากับแท่นคอมเพรสเซอร์ที่มีอยู่จำเป็นต้องปฏิบัติตามขั้นตอนการจัดแนวทางไฟฟ้าและกลไกอย่างเคร่งครัด มอเตอร์ใช้การกำหนดค่าแบบติดขา B3 ซึ่งต้องขันน็อตยึดเข้ากับแผ่นยึดที่แข็งแรงเพื่อป้องกันการสั่นพ้องในช่วงเริ่มต้นที่มีแรงบิดสูง การเชื่อมต่อแหล่งจ่ายไฟฟ้าต้องใช้สายไฟที่มีการป้องกันซึ่งเดินผ่านต่อมสายไฟที่เหมาะสมเพื่อรักษาระดับการป้องกัน IP54 จากฝุ่นและการแทรกซึมของความชื้น การต่อสายดินโครงมอเตอร์อย่างเหมาะสมเป็นสิ่งจำเป็นเพื่อกำจัดสัญญาณรบกวนแม่เหล็กไฟฟ้าและป้องกันกระแสไฟฟ้าหลงทางไม่ให้ทำลายแม่เหล็กโรเตอร์ภายในหรือชุดตลับลูกปืน สำหรับรุ่นระบายด้วยของเหลว อัตราการไหลของน้ำหล่อเย็นและอุณหภูมิของของเหลวจะต้องได้รับการสอบเทียบล่วงหน้าก่อนการเดินระบบ เพื่อให้มั่นใจถึงความเสถียรทางความร้อนภายในขดลวดสเตเตอร์ การเดินสายควบคุมสำหรับเซ็นเซอร์ความร้อนและอุปกรณ์ตรวจสอบภายนอกต้องถูกแยกออกจากสายไฟแรงสูงโดยใช้ท่อโลหะเฉพาะหรือรางสายไฟที่แยกจากกันเพื่อรักษาความสมบูรณ์ของสัญญาณ
ความน่าเชื่อถือและความทนทานต่อสิ่งแวดล้อม
ความเสถียรในการทำงานระยะยาวในสภาพแวดล้อมอุตสาหกรรมที่รุนแรงขึ้นอยู่กับกลไกการป้องกันความร้อนและกลไกที่แข็งแกร่ง มอเตอร์บรรลุระดับการป้องกัน IP54 ซึ่งช่วยปกป้องส่วนประกอบไฟฟ้าภายในจากอนุภาคในอากาศและน้ำกระเซ็น วัสดุฉนวนคลาส F ให้ความทนทานต่อความร้อนสูง ช่วยให้ขดลวดสเตเตอร์ทนทานต่ออุณหภูมิการทำงานที่สูงขึ้นโดยไม่เสื่อมสภาพของความแข็งแรงไดอิเล็กทริก การกำจัดสายพานและตลับลูกปืนส่งกำลังภายนอกช่วยลดจุดความล้มเหลวทางกล ยืดเวลาเฉลี่ยระหว่างความล้มเหลวตลอดรอบการทำงานทางอุตสาหกรรมอย่างต่อเนื่อง การจัดการความร้อนผ่านการไหลเวียนของของเหลวที่เหมาะสมหรือการระบายความร้อนด้วยพัดลมแกนอิสระช่วยป้องกันจุดร้อนเฉพาะที่ภายในชุดโรเตอร์แม่เหล็กถาวร คุณลักษณะการออกแบบเหล่านี้ช่วยให้มั่นใจได้ถึงประสิทธิภาพที่สม่ำเสมอในอุณหภูมิแวดล้อมทั่วไปของโรงงานผลิตหนักและห้องคอมเพรสเซอร์
คำแนะนำในการเลือกและตัวเลือกอื่น
การเลือกvariaทของมอเตอร์ที่เหมาะสมต้องมีการประเมินโครงสร้างพื้นฐานการระบายความร้อนและความต้องการพลังงานเฉพาะของการประยุกต์ใช้งานคอมเพรสเซอร์สกรูโฮสต์ โรงงานที่มีระบบน้ำแบบวงปิดหรือวงจรระบายความร้อนด้วยน้ำมันสามารถปรับใช้รุ่นระบายด้วยของเหลวสำหรับการกระจายความร้อนความหนาแน่นสูง ในขณะที่การติดตั้งในอุณหภูมิแวดล้อมมาตรฐานจะได้ประโยชน์จากสถาปัตยกรรม TEFC ระบายด้วยอากาศ Beijing Zhongping Technology ให้การสนับสนุนทาง技術และการให้คำปรึกษาด้านวิศวกรรมเพื่อช่วยเหลือทีมจัดซื้อในการเลือกแบบอ้างอิงไขว้ จับคู่ขนาดโครงสร้างเฉพาะและพิกัดกำลังให้เข้ากับข้อกำหนดของอุปกรณ์ที่มีอยู่
คำถามที่พบบ่อย
1. ระยะเวลาการจัดส่งมาตรฐานและความพร้อมใช้งานของสต็อกในท้องถิ่นสำหรับชุดมอเตอร์เหล่านี้คืออะไร?
Beijing Zhongping Technology คงรักษาสต็อกสำรองในท้องถิ่นของพิกัดกำลังมาตรฐานเพื่อให้แน่ใจว่ามีการจัดส่งที่รวดเร็วและลดเวลาหยุดทำงานของโรงงานให้น้อยที่สุด
2. เงื่อนไขการรับประกันสินค้าและขั้นตอนการเปลี่ยนทดแทน RMA คืออะไร?
ชุดอุปกรณ์ได้รับการสนับสนุนโดยการรับประกันการผลิตมาตรฐาน 12 เดือน สนับสนุนโดยการตรวจสอบคุณภาพก่อนการจัดส่งและบริการเปลี่ยนทดแทนในท้องถิ่นที่คล่องตัวผ่าน Beijing Zhongping Technology
3. ข้อกำหนดด้านแหล่งจ่ายไฟฟ้าและข้อกำหนดการต่อสายดินสำหรับการทำงานอย่างปลอดภัยคืออะไร?
มอเตอร์ทำงานที่แรงดันไฟฟ้าพิกัด 380 V และต้องมีการต่อสายดินโครงสร้างที่ปลอดภัยไปยังแชสซีหลักเพื่อระบายกระแสไฟฟ้าหลงทางและป้องกันสัญญาณรบกวนทางไฟฟ้า
4. ควรเลือกวิธีการระบายความร้อนใดสำหรับสภาพแวดล้อมการทำงานที่มีอุณหภูมิแวดล้อมสูง?
ขอแนะนำรุ่นระบายด้วยของเหลวที่ใช้น้ำหรือน้ำมันหมุนเวียนสำหรับสภาพแวดล้อมที่มีอุณหภูมิแวดล้อมสูงหรือพื้นที่ระบายอากาศที่จำกัด
5. การบำรุงรักษาใดบ้างที่จำเป็นสำหรับรุ่นมอเตอร์ระบายความร้อนด้วยอากาศ TEFC?
การตรวจสอบพัดลมระบายความร้อนแบบแกนอิสระเป็นระยะและการทำความสะอาดครีบระบายความร้อนเป็นสิ่งที่จำเป็นเพื่อรักษาการไหลของอากาศที่ไม่ติดขัดและป้องกันการสะสมความร้อน
6. กลไกการขับเคลื่อนตรงแนวแกนส่งผลต่อการบำรุงรักษาทางกลประจำวันอย่างไร?
การไม่มีสายพานและพูลเลย์ส่งกำลังช่วยขจัดความจำเป็นในการปรับความตึงสายพานเป็นระยะและลดความถี่ในการเปลี่ยนตลับลูกปืน
7. ระดับการป้องกันน้ำและฝุ่นที่ตัวเรือนมอเตอร์มีให้เพื่อป้องกันสิ่งปนเปื้อนในสิ่งแวดล้อมคืออะไร?
ชุดอุปกรณ์มีระดับการป้องกัน IP54 ป้องกันการสะสมของฝุ่นที่เป็นอันตรายและน้ำกระเซ็นระหว่างการทำงานในอุตสาหกรรมปกติ
8. มอเตอร์ซิงโครนัสเหล่านี้สามารถบูรณาการเข้ากับไดรฟ์ความถี่แปรผันมาตรฐานได้หรือไม่?
การออกแบบมอเตอร์เข้ากันได้ดีกับไดรฟ์ควบคุมเวกเตอร์มาตรฐานที่มีความสามารถในการขับเคลื่อนเครื่องจักรซิงโครนัสแม่เหล็กถาวรในช่วงกำลังที่กำหนด
