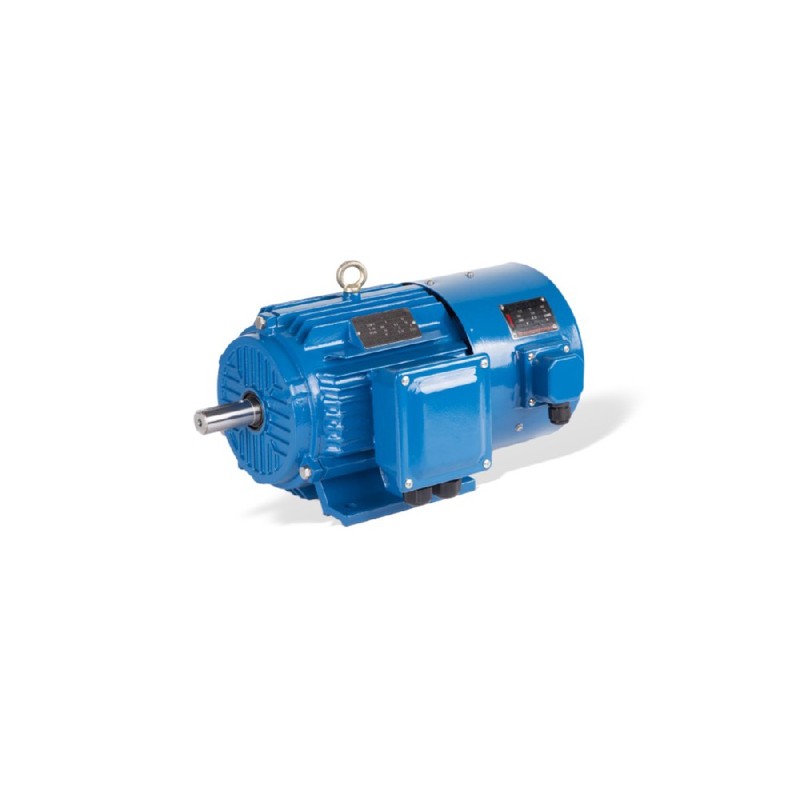

มอเตอร์สำหรับอินเวอร์เตอร์ GESHI YVF2 เป็นเครื่องจักรไฟฟ้ากระแสสลับแบบอะซิงโครนัสสามเฟสที่ได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะสำหรับการทำงานของไดรฟ์ความถี่แปรผันในเครื่องจักรอุตสาหกรรม ได้รับการออกแบบมาให้รองรับความเร็วที่เปลี่ยนแปลงได้โดยไม่เกิดความร้อนสูงเกินไป ซึ่งช่วยให้มีเอาต์พุตการหมุนที่เสถียรสำหรับโหลดแรงบิดแปรผัน เมื่อวิศวกรต้องการการควบคุมความเร็วอย่างต่อเนื่องภายใต้รอบการทำงานที่เข้มงวดในขณะที่รักษาสมดุลทางความร้อน มอเตอร์นี้จะให้การแปลงทางไฟฟ้าและเครื่องกลที่เชื่อถือได้ โดยวางตำแหน่งไว้อย่างเคร่งครัดภายในเลเยอร์ไดรฟ์และแอกชูเอชันของสถาปัตยกรรมควบคุมอุตสาหกรรม โดยทำหน้าที่เชื่อมต่อสัญญาณเอาต์พุตจากตัวแปลงความถี่เข้ากับการเคลื่อนไหวทางกลเชิงกายภาพ
วิศวกรระบบอัตโนมัติในอุตสาหกรรมมักพบกับความท้าทายที่มอเตอร์เหนี่ยวนำความเร็วคงที่มาตรฐานมักประสบปัญหาความร้อนพังทลาย การสั่นสะเทือนรุนแรง หรือฉนวนเสียหายเมื่อทำงานต่ำกว่าความถี่ที่กำหนด เนื่องจากตัวแปลงความถี่แบบมอดูเลตความกว้างพัลส์จะฉีดกระแสฮาร์มอนิกเข้าไปในขดลวดสเตเตอร์ มอเตอร์แบบเดิมจึงประสบปัญหาการเสื่อมสภาพที่เร็วขึ้นและแรงบิดกระเพื่อม มอเตอร์ที่รองรับไดรฟ์ความถี่แปรผันนี้ช่วยแก้ปัญหาข้อจำกัดทางไฟฟ้าและความร้อนเหล่านี้ได้ด้วยการผสมผสานการออกแบบทางแม่เหล็กไฟฟ้าพิเศษและโครงสร้างการระบายอากาศแบบบังคับ ซึ่งช่วยให้สามารถควบคุมการเคลื่อนไหวได้อย่างแม่นยำในสายการผลิตอัตโนมัติที่ไดรฟ์แบบดั้งเดิมไม่สามารถรักษาข้อกำหนดแรงบิดรอบต่ำไว้ได้
ข้อกำหนดทางเทคนิค
กำลังพิกัด: 0.55 kW - 315 kW @ 50 Hz
ขนาดโครง: H80 - H355 @ Standard IEC
ช่วงความถี่: 5 Hz - 50 Hz @ Constant Torque
ช่วงความถี่: 50 Hz - 100 Hz @ Constant Power
ประเภทการติดตั้ง: B3 / B5 / B35 @ IEC Standards
ระดับฉนวน: Class F @ 155 °C
ระดับการป้องกัน: IP54 @ Standard Conditions
การป้องกันเสริม: IP55 / IP56 / IP66 @ Custom Request
วิธีระบายความร้อน: IC416 @ Independent Axial Fan
แรงดันไฟฟ้าขดลวด: 380 V @ 50 Hz
การบูรณาการระบบและการตั้งค่าฮาร์ดแวร์
การติดตั้งทางไฟฟ้าที่เหมาะสมต้องเชื่อมต่อสายไฟของมอเตอร์เข้ากับขั้วเอาต์พุตของตัวแปลงความถี่แบบมอดูเลตความกว้างพัลส์โดยตรง โดยใช้สายไฟที่มีการป้องกันและสร้างขึ้นอย่างสมมาตร เกราะโลหะหรือการป้องกันโดยรวมของสายเคเบิลจะต้องถูกต่อเข้ากับแผ่นหลังที่เป็นสื่อกระแสไฟฟ้าหรือขั้วต่อสายดินอย่างแน่นหนาโดยใช้ต่อมสายเคเบิล EMC ขนาด 360 องศา เพื่อระงับสัญญาณรบกวนแม่เหล็กไฟฟ้าความถี่สูง ขั้วต่อสายดินโครงบนตัวเรือนมอเตอร์จะต้องเชื่อมต่อเข้ากับบัสบาร์กราวด์ของตู้ควบคุมหลักโดยใช้ตัวนำทองแดงที่มีความต้านทานต่ำ เพื่อกำจัดลูปกราวด์และป้องกันกระแสไฟฟ้ารั่วไหลแบบ capacitive สำหรับลูปการควบคุมและการป้อนกลับ ให้วางสายสัญญาณให้อยู่ในระยะห่างทางกายภาพจากตัวนำไฟฟ้าแรงสูง พัดลมระบายความร้อนแบบแกนอิสระต้องใช้แหล่งจ่ายไฟเสริมแบบเฟสเดียวหรือสามเฟสแยกต่างหาก ผ่านเบรกเกอร์ป้องกันมอเตอร์เฉพาะเพื่อให้แน่ใจว่ามีการระบายความร้อนอย่างต่อเนื่องโดยไม่ขึ้นกับความเร็วโรเตอร์หลัก
ความน่าเชื่อถือและความทนทานต่อสิ่งแวดล้อม
ขดลวดสเตเตอร์ภายในได้รับการบำบัดด้วยการชุบด้วยสุญญากาศแรงดันโดยใช้เรซินไร้ตัวทำละลายเกรดสูง เพื่อทนต่อแรงดันไฟฟ้าพุ่งสูงที่เกิดจากอินเวอร์เตอร์ทรานซิสเตอร์ไบโพลาร์เกตหุ้มฉนวนที่สลับความเร็วสูง ส่วนประกอบโครงสร้างทางกลใช้โครงเหล็กหล่อที่ออกแบบมาเพื่อลดการสั่นสะเทือนของฮาร์มอนิกและลดเสียงรบกวนทางอะคูสติกในระหว่างรอบการเร่งและการลดความเร็ว การป้องกันการเข้าถึงมาตรฐาน IP54 ช่วยปกป้องส่วนประกอบไฟฟ้าภายในจากการสะสมของฝุ่นและละอองน้ำกระเซ็น พร้อมด้วยการกำหนดค่า IP55, IP56 หรือ IP66 ที่เป็นตัวเลือกเสริมสำหรับสภาพแวดล้อมการชะล้างหรือที่มีฤทธิ์กัดกร่อน เซ็นเซอร์ความร้อนที่ฝังอยู่ภายในช่องสเตเตอร์จะตรวจสอบอุณหภูมิของขดลวดอย่างต่อเนื่อง โดยส่งสัญญาณความต้านทานกลับไปยัง PLC หรือวงจรทริปของไดรฟ์เพื่อป้องกันการโอเวอร์โหลดทางความร้อน โครงสร้างที่แข็งแกร่งนี้ช่วยให้มีเวลาเฉลี่ยระหว่างความล้มเหลวที่ขยายออกไปเมื่อทำงานภายในโรงงานแปรรูปทางอุตสาหกรรม
คำแนะนำในการเลือกและตัวเลือกสำรอง
การเลือกมอเตอร์ขับเคลื่อนที่เหมาะสมจำเป็นต้องประเมินโปรไฟล์แรงบิดของโหลด อัตราการควบคุมความเร็ว และอンプเบียนต์ในการทำงาน สำหรับการใช้งานที่ต้องการการป้องกันพื้นฐานที่สูงขึ้น สามารถระบุรุ่นโครงที่มีพิกัด IP55 หรือ IP66 ได้ เมื่อข้อกำหนดของโครงการต้องการขนาดทางกายภาพที่แตกต่างกันหรือพิกัดกำลังที่แตกต่างกันในตระกูลเดียวกัน วิศวกรสามารถประเมินรุ่นที่อยู่ติดกัน เช่น โครง H80 แบบกะทัดรัด หรือรุ่น H355 สำหรับงานหนัก 北京众平科技股份有限公司 คอยดูแลรักษาช่องทางการสนับสนุนทาง技术ในพื้นที่และสำรองสินค้าคงคลังเพื่อช่วยเหลือวิศวกรระบบอัตโนมัติในการเลือกการอ้างอิงไขว้ที่แม่นยำและการวางแผนการเปลี่ยนทดแทนโดยตรง
คำถามที่พบบ่อย (FAQ)
1. ปัจจุบันมีสต็อกสินค้าในท้องถิ่นจำนวนเท่าใด และคาดว่าจะใช้เวลาจัดส่งนานเท่าใดสำหรับคำสั่งซื้อเร่งด่วน?
北京众平科技股份有限公司 รักษาสินค้าคงคลังระดับภูมิภาคสำหรับขนาดโครงมาตรฐาน ช่วยให้สามารถจัดส่งได้อย่างรวดเร็วภายในวันทำการมาตรฐานเพื่อลดเวลาหยุดทำงานของอุปกรณ์
2. เงื่อนไขการรับประกันสินค้าและขั้นตอนการส่งคืน RMA คืออะไร?
หน่วยทั้งหมดได้รับการสนับสนุนด้วยการรับประกันของผู้ผลิต 12 เดือนครอบคลุมข้อบกพร่องของวัสดุ สนับสนุนโดย 北京众平科技股份有限公司 พร้อมการตรวจสอบคุณภาพก่อนจัดส่งและการประมวลผลการคืนสินค้าที่คล่องตัว
3. ข้อกำหนดด้านการจ่ายไฟและข้อกำหนดการต่อสายดินสำหรับมอเตอร์นี้คืออะไร?
มอเตอร์ทำงานด้วยแหล่งจ่ายไฟกระแสสลับอุตสาหกรรมสามเฟสมาตรฐานที่ 380 V โดยต้องมีการต่อสายดินเฉพาะผ่านขั้วโครงเพื่อระบายกระแสรั่วไหลความถี่สูง
4. โปรโตคอลการสื่อสารและอินเทอร์เฟซการควบคุมใดบ้างที่เข้ากันได้กับการตั้งค่าไดรฟ์นี้?
มอเตอร์เชื่อมต่อโดยตรงกับตัวแปลงความถี่แบบมอดูเลตความกว้างพัลส์มาตรฐานที่ใช้อัลกอริทึมการควบคุมแบบเวกเตอร์หรือสเกลาร์มาตรฐานโดยไม่มีบัสการสื่อสารที่เป็นกรรมสิทธิ์
5. ระดับการป้องกันสิ่งแวดล้อมและขีดจำกัดความร้อนใดบ้างที่มีผลในระหว่างการทำงานอย่างต่อเนื่อง?
ตัวเครื่องมีระดับ IP54 เป็นมาตรฐาน, ฉนวน Class F ที่มีพิกัดสูงสุด 155 °C และพัดลมระบายความร้อนแบบแกนอิสระเพื่อรักษาน้ำมันอุณหภูมิการทำงานที่ปลอดภัย
6. การกำหนดค่าการติดตั้งทางกลและความคลาดเคลื่อนทางมิติใดบ้างที่มีให้เลือก?
มอเตอร์รองรับการติดตั้งแบบขาตั้ง B3, การติดตั้งแบบหน้าแปลน B5 และการกำหนดค่าแบบผสม B35 ที่สอดคล้องกับขนาดโครงของคณะกรรมาธิการไฟฟ้าระหว่างประเทศมาตรฐาน
7. การตรวจสอบการบำรุงรักษาตามกิจวัตรใดที่แนะนำเพื่อให้แน่ใจว่าอายุการใช้งานการทำงานเหมาะสมที่สุด?
ช่างซ่อมบำรุงควรตรวจสอบการเชื่อมต่อกล่องขั้วต่อเป็นระยะ วัดความต้านทานฉนวนของขดลวด และตรวจสอบการไหลของอากาศที่ไม่มีสิ่งกีดขวางทั่วทั้งชุดพัดลมระบายความร้อนอิสระ
8. วิศวกรควรเลือกขนาดโครงและช่วงความถี่ที่ถูกต้องสำหรับโหลดเฉพาะอย่างไร?
จับคู่แรงบิดต่อเนื่องที่ต้องการภายในย่านแรงบิดคงที่ 5 Hz ถึง 50 Hz และตรวจสอบความพร้อมของกำลังไฟสูงสุด 100 Hz ตามโปรไฟล์โหลดทางกลที่ขับเคลื่อน
