การทำงานอย่างต่อเนื่องของเครื่องจักรกลของไหลในอุตสาหกรรมหนักและระบบคอมเพรสเซอร์คิดเป็นสัดส่วนมหาศาลของการใช้พลังงานทั้งหมดในโรงงาน ซึ่งการสูญเสียในทองแดงและเหล็กของมอเตอร์เหนี่ยวนำแบบดั้งเดิมทำให้งบประมาณการดำเนินงานลดลงอย่างมาก ซีรีส์มอเตอร์ซิงโครนัสแม่เหล็กถาวร GYK ช่วยบรรเทาความไร้ประสิทธิภาพเหล่านี้โดยตรงผ่านการกระจายสนามแม่เหล็กช่องว่างอากาศที่ได้รับการปรับให้เหมาะสมและโทโพโลยีแม่เหล็กไฟฟ้าขั้นสูง ด้วยการทำงานในช่วงพิกัดกำลังตั้งแต่ 5.5 kW ถึง 250 kW หน่วยขับเคลื่อนประสิทธิภาพสูงเหล่านี้ใช้ประโยชน์จากวัสดุแม่เหล็กถาวรหายากระดับพรีเมียมเพื่อให้ได้ความหนาแน่นของกำลังที่เหนือกว่าและประสิทธิภาพตัวประกอบกำลังใกล้เคียงหนึ่ง
ผู้ปฏิบัติงานในโรงงานอุตสาหกรรมมักจะต้องเผชิญกับการสะสมความร้อนที่มากเกินไป กระแสไฟกระชากในการสตาร์ทสูง และการเสื่อมสภาพของฉนวนก่อนกำหนดภายใต้รอบการทำงาน S1 แบบต่อเนื่อง มอเตอร์เหนี่ยวนำมาตรฐานมักประสบปัญหาการสูญเสียการลื่นที่สูงขึ้นและขนาดโครงสร้างที่เทอะทะ ซึ่งทำให้การติดตั้งเพิ่มเติมในตู้คอมเพรสเซอร์ที่มีพื้นที่จำกัดเป็นเรื่องยาก มอเตอร์ซิงโครนัสแม่เหล็กถาวร GYK แก้ไขปัญหาคอขวดทางไฟฟ้าและทางกลเหล่านี้โดยการกำจัดความสูญเสียในทองแดงของโรเตอร์ออกไปอย่างสิ้นเชิงผ่านการหมุนแบบซิงโครนัสโดยตรง ด้วยการใช้สเตเตอร์ที่พันด้วยความแม่เหล็กซึ่งอยู่ในโครงสร้างที่แข็งแกร่งตั้งแต่ H112 ถึง H315 ซีรีส์นี้จึงมอบโปรไฟล์แรงบิดคงพื้นที่โดดเด่นในช่วงการควบคุมความเร็วที่กว้างโดยไม่ลดทอนการตอบสนองแบบไดนามิก
ข้อกำหนดทางเทคนิค
กำลังพิกัด: 5.5 kW - 250 kW @ 380 V
ขนาดโครงสร้าง: H112 - H315 @ 50 Hz / 60 Hz
แรงดันไฟฟ้าพิกัด: 380 V @ 3-Phase AC
ประเภทการติดตั้ง: B3 / B35 @ Foot and Flange Configuration
การป้องกันสิ่งแปลกปลอม: IP54 @ Standard Enclosure
ระดับฉนวน: Class F @ Temperature Rise Limits
ประสิทธิภาพการใช้พลังงาน: IE4 Equivalent Performance @ Full Load
วิธีการระบายความร้อน: IC411 @ Self-Ventilated Surface Cooling
พิกัดความเร็ว: 1500 rpm @ 5.5 kW (GYK112 Square Frame Variant)
รอบการทำงาน: S1 Continuous Duty @ Full Load
คอขวดด้านพลังงานของระบบกำลังอุตสาหกรรมและการเพิ่มประสิทธิภาพแม่เหล็กไฟฟ้าของช่องว่างอากาศ
คอมเพรสเซอร์อุตสาหกรรมขนาดใหญ่ ปั๊มแรงเหวี่ยง และพัดลมระบายอากาศสำหรับงานหนักทำงานอย่างต่อเนื่อง ทำให้โรงงานต้องเผชิญกับบทลงโทษทางการเงินอย่างหนักหากประสิทธิภาพการแปลงของมอเตอร์ลดลง มอเตอร์เหนี่ยวนำแบบอะซิงโครนัสทั่วไปอาศัยกระแสโรเตอร์เหนี่ยวนำ ซึ่งโดยธรรมชาติแล้วจะสร้างความสูญเสียในทองแดงทุติยภูมิsubstantial และนำไปสู่ตัวประกอบกำลังที่ล้าหลังซึ่งเป็นภาระแก่หม้อแปลงจำหน่ายในพื้นที่ ซีรีส์ GYK แก้ไขปัญหาคอขวดด้านประสิทธิภาพหลักนี้โดยการฝังแม่เหล็กถาวรพลังงานสูงโดยตรงลงในโครงสร้างโรเตอร์ เพื่อให้แน่ใจว่าความเร็วโรเตอร์ตรงกับความเร็วซิงโครนัสสนามแม่เหล็กที่หมุนภายใต้ภาระทางกลที่แตกต่างกันอย่างแม่นยำ
เพื่อให้บรรลุการจำแนกประสิทธิภาพที่เหนือกว่าซึ่งเกินมาตรฐานเกณฑ์มาตรฐาน IE3 การออกแบบทางวิศวกรรมจึงผสมผสานแผ่นเหล็กซิลิคอนรีดเย็นเกรดสูงที่ช่วยระงับการสูญเสียฮิสเทรีซิสของแกนและกระแสไหลวนได้อย่างมาก ช่องสเตเตอร์มีกำหนดค่าทางเรขาคณิตที่ได้รับการปรับให้เหมาะสมซึ่งออกแบบมาเพื่อเพิ่มตัวประกอบการเติมทองแดงให้สูงสุดในขณะที่ลดความเพี้ยนของฮาร์มอนิกในความหนาแน่นของฟลักซ์แม่เหล็กช่องว่างอากาศ การปรับปรุงแม่เหล็กไฟฟ้าที่เข้มงวดนี้ช่วยให้มั่นใจได้ว่ารีลักตานซ์ของช่องว่างอากาศจะลดลงเหลือน้อยที่สุด ส่งผลให้ได้โปรไฟล์เอาต์พุตแรงบิดที่ราบรื่นเป็นพิเศษและลดการสูญเสียภาระที่หลงเหลือลงอย่างมากระหว่างการทำงานต่อเนื่อง
ลักษณะแรงบิดเริ่มต้นและขีดจำกัดความจุทางความร้อนสำหรับภาระวัฏจักรงานหนัก
การใช้งานอุตสาหกรรมงานหนัก เช่น คอมเพรสเซอร์แอร์แบบสกรู เครื่องบด และเครื่องกวนหลายขั้นตอน ต้องการความสามารถของแรงบิดเริ่มต้นที่เข้มงวดและขีดจำกัดการระบายความร้อนที่เสถียรในช่วงการเปลี่ยนภาระบ่อยครั้ง แรงบิดเริ่มต้นที่ไม่เพียงพอสามารถเหนี่ยวนำให้เกิดระยะเวลาการลื่นที่ยาวนาน ซึ่งกระعاتให้เกิดกระแสไฟพุ่งสูงและเร่งการพังทลายของฉนวนขดลวด ซีรีส์ GYK ถูก engineered เพื่อส่งมอบทวีคูณแรงบิดเริ่มต้นที่สูงและลักษณะแรงบิดดึงเข้าที่แข็งแกร่ง ช่วยให้มั่นใจได้ถึงประสิทธิภาพการหลุดพ้นที่เชื่อถือได้แม้ในขณะที่สตาร์ทต้านทานการบีอัดของไหลเริ่มต้นสูง
ความทนทานต่อความร้อนได้รับการปกป้องเพิ่มเติมโดยการใช้ระบบฉนวน Class F ควบคู่ไปกับเกณฑ์การเพิ่มขึ้นของอุณหภูมิที่ควบคุมอย่างเข้มงวดต่ำกว่าขีดจำกัดการออกแบบทางความร้อน ชุดประกอบแม่เหล็กโรเตอร์ใช้สูตรการบังคับสูงพิเศษที่ต้านทานความเสี่ยงจากการล้างอำนาจแม่เหล็กเนื่องจากความร้อนในช่วงสภาวะโอเวอร์โหลดชั่วคราวหรือแรงดันไฟฟ้าตกชั่วคราว ความจุทางความร้อนที่แข็งแกร่งนี้รับประกันการทำงานที่เสถียรและต่อเนื่องภายใต้รอบการทำงาน S1 ปกป้องระบบขับเคลื่อนจากการสะดุดทางความร้อนที่ไม่คาดคิดและยืดอายุการใช้งานของชุดขับเคลื่อนเชิงกลทั้งหมด
โครงสร้างทางกลที่ทนทานและการจัดการระบายความร้อนที่เหมาะสมที่สุดสำหรับสภาพแวดล้อมที่รุนแรง

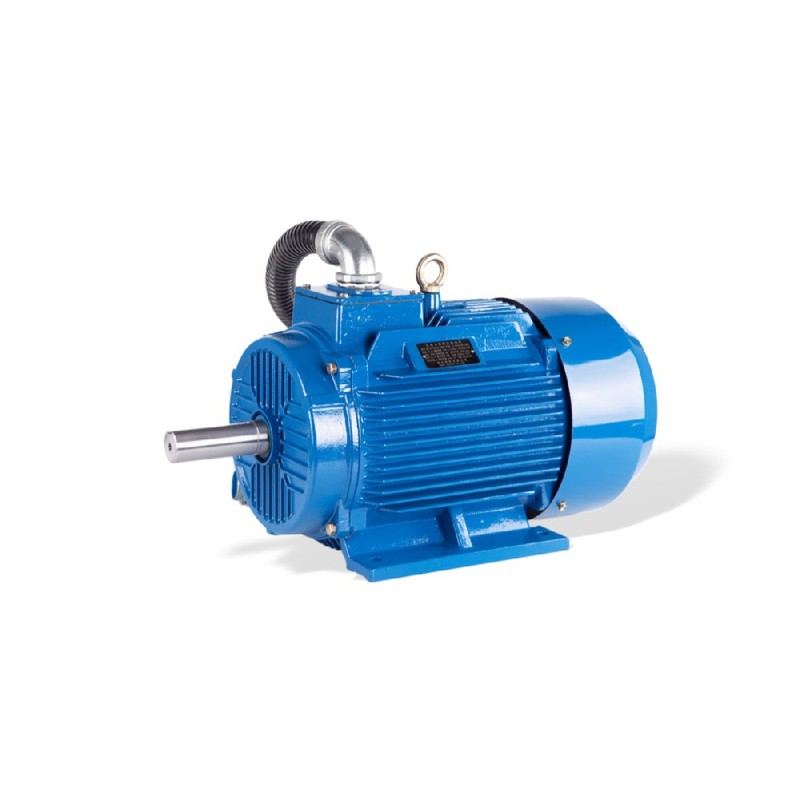

ห้องคอมเพรสเซอร์อุตสาหกรรมและพื้นโรงงานผลิตมักจะทำให้ส่วนประกอบขับเคลื่อนต้องสัมผัสกับอนุภาคในอากาศ ความชื้นรอบข้าง และไอระเหยของสารเคมีกัดกร่อนที่คุกคามขดลวดสเตเตอร์ภายในและชุดประกอบโรเตอร์ ซีรีส์ GYK ใช้โครงสร้างโครงสร้างสำหรับงานหนัก โดยใช้อะลูมิเนียมอัลลอยด์ความแข็งแรงสูงสำหรับรุ่นกะทัดรัด เช่น โครงสี่เหลี่ยม GYK112 และเหล็กหล่อที่แข็งแรงสำหรับขนาดโครงที่ใหญ่ขึ้นถึง H315 ความแข็งแกร่งทางกลนี้ช่วยลดการสั่นสะเทือนในการทำงานและรักษาความร่วมศูนย์ของช่องว่างอากาศให้แม่นยำภายใต้ภาระรัศมีที่หนักหน่วง
การระบายความร้อนที่มีประสิทธิภาพทำได้ผ่านสถาปัตยกรรมตัวเรือนที่มีครีบภายนอกควบคู่ไปกับพัดลมระบายความร้อนที่ติดตั้งบนเพลาซึ่งสอดคล้องกับการจำแนกประเภทการระบายความร้อนมาตรฐาน IC411 ซีรีส์ครีบระบายความร้อนได้รับการตัดเฉือนด้วยความแม่เหล็กเพื่อให้พื้นที่ผิวสัมผัสกับอากาศรอบข้างสูงสุด อำนวยความสะดวกในการคายความร้อนอย่างรวดเร็วจากแกนสเตเตอร์ เมื่อรวมกับระดับการป้องกันการเข้าออก IP54 เมทริกซ์การซีลและการระบายความร้อนที่ครอบคลุมนี้ช่วยป้องกันการเข้าของฝุ่นและละอองน้ำ ช่วยให้มั่นใจได้ถึงประสิทธิภาพระยะยาวที่เชื่อถือได้ในสภาพแวดล้อมอุตสาหกรรมที่มีความต้องการสูง
ความเข้ากันได้ของ VFD และการบูรณาการปรับปรุงพลังงานทั่วทั้งโรงงาน
กลยุทธ์ระบบอัตโนมัติทางอุตสาหกรรมสมัยใหม่อาศัยไดรฟ์ความถี่แปรผันมากขึ้นเรื่อยๆ เพื่อเพิ่มประสิทธิภาพอัตราการไหลของของไหลและบรรลุการควบคุมความเร็วแบบไดนามิกในกระบวนการผลิตต่างๆ มอเตอร์มาตรฐานที่ปรับปรุงใหม่ด้วยอินเวอร์เตอร์มักพบปัญหาแรงดันไฟฟ้าเกินพิกัดที่รุนแรง กระแสไฟโหมดร่วมความถี่สูง และการเกิดร่องที่ตลับลูกปืนซึ่งเกิดจากแรงดันไฟฟ้าเพลา ซีรีส์ GYK ได้รับการออกแบบให้เป็นโซลูชันที่พร้อมสำหรับ VFD โดยมีฉนวนระหว่างรอบที่ได้รับการเสริมแรงและความเข้ากันได้ทางแม่เหล็กไฟฟ้าที่เหมาะสมที่สุดเพื่อทนทานต่อหน้าคลื่นความชันสูง dv/dt ที่สร้างโดยอินเวอร์เตอร์การมอดูเลตความกว้างพัลส์สมัยใหม่
การบูรณาการมอเตอร์ซิงโครนัสแม่เหล็กถาวรเหล่านี้เข้ากับโครงสร้างพื้นฐานของโรงงานที่มีอยู่ช่วยให้ต้นทุนการเป็นเจ้าของทั้งหมดลดลงทันทีโดยการลดการใช้พลังงาน active และปรับปรุงตัวชี้วัดตัวประกอบกำลังทั่วทั้งโรงงาน ทีมวิศวกรรมในท้องถิ่น รวมถึงผู้เชี่ยวชาญด้านเทคนิคจาก บริษัท 北京众平科技股份有限公司 (Beijing Zhongping Technology) มักจะช่วยเหลือโรงงานผลิตระดับภูมิภาคในการดำเนินการปรับปรุงใหม่อย่างราบรื่นโดยการวิเคราะห์ขนาดอ้างอิงไขว้โดยละเอียดและการจับคู่โปรไฟล์พารามิเตอร์อินเวอร์เตอร์ที่เหมาะสมเพื่อให้แน่ใจว่ามีการทำงานควบคุมเวกเตอร์แบบวงปิดที่เสถียร
คำถามที่พบบ่อย (FAQ)
1. แรงดันไฟฟ้ามาตรฐานและพิกัดความถี่สำหรับซีรีส์มอเตอร์แม่เหล็กถาวร GYK คืออะไร?
การกำหนดค่ามาตรฐานทำงานที่ 380 V ข้ามเครือข่าย AC 3 เฟสพร้อมความเข้ากันได้ของความถี่มาตรฐานสำหรับระบบกริด 50 Hz และ 60 Hz
2. ประสิทธิภาพของซีรีส์ GYK เปรียบเทียบกับมอเตอร์เหนี่ยวนำแบบอะซิงโครนัสแบบดั้งเดิมอย่างไร?
ซีรีส์ GYK บรรลุประสิทธิภาพสูงพิเศษระดับ IE4 โดยการกำจัดความสูญเสียในทองแดงของโรเตอร์และการเพิ่มประสิทธิภาพการกระจายความหนาแน่นของฟลักซ์แม่เหล็กช่องว่างอากาศ
3. ขนาดการติดตั้งเข้ากันได้กับรอยเท้าของมอเตอร์เหนี่ยวนำมาตรฐานที่มีอยู่หรือไม่?
ใช่ ซีรีส์ GYK ผลิตขึ้นด้วยขนาดการติดตั้งมาตรฐาน B3 และ B35 ช่วยให้สามารถเปลี่ยนแทนมอเตอร์เหนี่ยวนำมาตรฐานได้โดยตรงโดยไม่ต้องออกแบบเชิงกลใหม่
4. จุดเน้นการใช้งานหลักสำหรับรุ่นโครงสี่เหลี่ยมกะทัดรัด GYK112 คืออะไร?
รุ่น GYK112 ได้รับการออกแบบมาโดยเฉพาะว่าเป็นรุ่นโครงสี่เหลี่ยม 5.5 kW, 1500 rpm แบบกะทัดรัด ซึ่งปรับให้เหมาะสมสำหรับข้อกำหนดความหนาแน่นของกำลังสูงในชุดคอมเพรสเซอร์แอร์แบบสกรู
5. ระดับฉนวนและพารามิเตอร์การเพิ่มขึ้นของอุณหภูมิใดที่ใช้ในมอเตอร์เหล่านี้?
ซีรีส์นี้ใช้ระบบฉนวน Class F ที่ออกแบบด้วยขีดจำกัดการเพิ่มขึ้นของอุณหภูมิแบบอนุรักษ์นิยมเพื่อให้แน่ใจว่ามีความทนทานต่อความร้อนในระยะยาวภายใต้รอบการทำงาน S1 แบบต่อเนื่อง
6. ระดับการป้องกันการเข้าออกใดที่มีให้โดยตัวเรือนมอเตอร์?
ตัวเรือนเชิงกลมาตรฐานให้ระดับการป้องกัน IP54 ปกป้องส่วนประกอบภายในจากการสะสมของฝุ่นและละอองน้ำจากทิศทางอุตสาหกรรมมาตรฐาน
7. มอเตอร์แม่เหล็กถาวรเหล่านี้สามารถทำงานโดยตรงข้ามสายโดยไม่มี VFD ได้หรือไม่?
ซีรีส์ GYK ได้รับการออกแบบมาอย่างชัดเจนสำหรับการทำงานที่ขับเคลื่อนด้วยอินเวอร์เตอร์ และต้องใช้ไดรฟ์ความถี่แปรผันที่เข้ากันได้เพื่อจัดการการซิงโครไนซ์การเริ่มต้นและการควบคุมความเร็วอย่างปลอดภัย
8. การสนับสนุนทางเทคนิคใดที่มีให้สำหรับการเลือกมอเตอร์ทดแทนหรือการวางแผนปรับปรุงพลังงาน?
บริษัท 北京众平科技股份有限公司 (Beijing Zhongping Technology) ให้การสนับสนุนทางเทคนิคจากผู้เชี่ยวชาญ โดยให้ความช่วยเหลือด้านการปรับขนาดอ้างอิงไขว้ระดับมืออาชีพ เอกสารทางวิศวกรรม และการประสานงานสินค้าคงคลังในท้องถิ่นสำหรับการอัปเกรดโรงงาน
