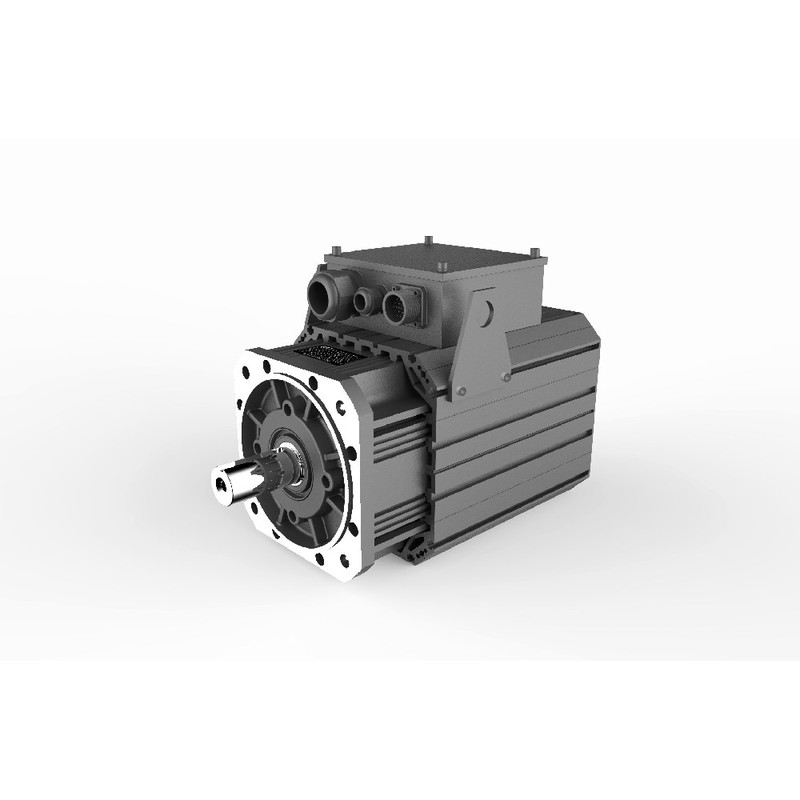

ศูนย์ตัดเฉือน CNC แบบหลายแกนสมัยใหม่ต้องการชุดขับเคลื่อนสปินดิลที่มีความแข็งแกร่ง ซึ่งมีความสามารถในการส่งแรงบิดที่เสถียรในช่วงความเร็วที่กว้างโดยไม่ก่อให้เกิดการสั่นพ้องทางกล มอเตอร์เซอร์โวสปินดิลซีรีส์ GSZ ที่ได้รับการออกแบบโดย Geshi ตอบสนองความต้องการด้านพลวัตเหล่านี้ผ่านการออกแบบทางแม่เหล็กไฟฟ้าที่มีความแม่นยำและการผสานรวมเอ็นโค้ดแบบปิดวน (closed-loop)
งานตัดเฉือนแบบใช้งานหนักมักประสบปัญหาแรงบิดกระเพื่อมที่ความเร็วต่ำ การดริฟท์เนื่องจากความร้อน และการสั่นสะเทือนทางกลในระหว่างการปฏิบัติการกำจัดวัสดุอย่างรุนแรง ซีรีส์ GSZ แก้ไขปัญหาเหล่านี้โดยการรวมโทโพโลยีของโรเตอร์ที่ได้รับการปรับให้เหมาะสมเข้ากับอุปกรณ์ป้อนกลับความละเอียดสูงเพื่อรักษาการควบคุมความเร็วเชิงมุมที่แม่นยำ สถาปัตยกรรมนี้ช่วยให้มั่นใจได้ถึงระดับการสั่นสะเทือนที่ต่ำระหว่างการปฏิบัติการอย่างต่อเนื่องในแพลตฟอร์มการกัดและการกลึงทางอุตสาหกรรมที่หลากหลาย
ข้อมูลจำเพาะทางเทคนิค
กำลังพิกัด: 5.5-30 กิโลวัตต์ @ 380 VAC
ความเร็วพิกัด: 750/1000/1500 รอบต่อนาที @ 380 VAC
การกำหนดรุ่นเรือธง: GSZ18-035-15-4-F @ 380 VAC
กำลังพิกัดของรุ่นเรือธง: 15 กิโลวัตต์ @ 1500 รอบต่อนาที
แรงดันไฟฟ้าพิกัด: 380 VAC @ 50/60 เฮิรตซ์
ระดับการป้องกันสิ่งห่อหุ้ม: IP54/IP55 @ สภาวะการทำงานมาตรฐาน
ระดับฉนวน: คลาส F/H @ ภาระความร้อนพิกัด
วัฏจักรการทำงาน: S1 การทำงานต่อเนื่อง @ เอาต์พุตพิกัด
อินเทอร์เฟซการป้อนกลับ: เอ็นโค้ดเดอร์ความละเอียดสูงแบบปิดวน @ อุณหภูมิห้อง
วัสดุตัวเรือน: อลูมิเนียมอัลลอยด์พร้อมพัดลมระบายอากาศตามแนวแกนอิสระ @ การระบายความร้อนด้วยอากาศบังคับ
การบูรณาการระบบและการตั้งค่าฮาร์ดแวร์
การบูรณาการมอเตอร์สปินดิลกำลังสูงเข้ากับสถาปัตยกรรมเครื่องมือกลขั้นสูงจำเป็นต้องให้ความสำคัญอย่างเข้มงวดกับการป้องกันสัญญาณรบกวนทางไฟฟ้าและความสมบูรณ์ของสัญญาณ สายสัญญาณป้อนกลับของรีโซลเวอร์หรือเอ็นโค้ดเดอร์ความละเอียดสูงต้องใช้สายเคเบิลตีเกลียวหุ้มฉนวนสองชั้นเพื่อป้องกันสัญญาณรบกวนทางแม่เหล็กไฟฟ้าที่เกิดจากอินเวอร์เตอร์การมอดูเลตความกว้างพัลส์ที่อยู่ใกล้เคียง การระบายฉนวนสัญญาณควรถูกเชื่อมต่ออย่างแน่นหนากับเปลือกหลังตัวเรือนมอเตอร์และแผ่นกราวด์ของโครงชุดขับเคลื่อนเพื่อกำจัดลูปกราวด์ สายไฟต้องรักษาระยะห่างที่แยกออกจากสายควบคุมภายในรางเดินสายของเครื่องจักรอย่างเคร่งครัด เพื่อลดการเชื่อมต่อแบบประจุไฟฟ้าและความเพี้ยนฮาร์มอนิก
การเชื่อมต่อลำดับเฟสที่ถูกต้องระหว่างขั้วเอาต์พุตของอินเวอร์เตอร์และสายไฟของมอเตอร์เป็นสิ่งจำเป็นสำหรับการหมุนที่ถูกต้องและการดำเนินการควบคุมที่เน้นสนามแม่เหล็กอย่างเสถียร พัดลมระบายความร้อนตามแนวแกนอิสระต้องการแหล่งจ่ายไฟเสริมแบบเฟสเดียวหรือสามเฟสโดยเฉพาะ ขึ้นอยู่กับขนาดโครงสร้างเฉพาะ เพื่อให้แน่ใจว่าการไหลของอากาศบังคับทำงานก่อนที่จะมีการใช้งานโหลดหนัก วิศวกรว่าจ้างต้องดำเนินการปรับแต่งพารามิเตอร์อัตโนมัติให้เสร็จสมบูรณ์ผ่านอินเทอร์เฟซเซอร์โวไดรฟ์เพื่อปรับความต้านทานโรเตอร์ ความเหนี่ยวนำสเตเตอร์ และค่าคงที่ของแรงเคลื่อนไฟฟ้ากลับ (back-EMF) ก่อนที่จะปล่อยแกนเข้าสู่วัฏจักรการผลิต
ความน่าเชื่อถือและความทนทานต่อสิ่งแวดล้อม
สภาพแวดล้อมการตัดเฉือนอย่างต่อเนื่องทำให้ส่วนประกอบของชุดขับเคลื่อนต้องสัมผัสกับน้ำยาตัดเฉือน อนุภาคโลหะ และอุณหภูมิโดยรอบที่สูง ซึ่งคุกคามอายุการใช้งานในการปฏิบัติงาน ซีรีส์ GSZ มีการกำหนดค่าตัวเรือนอลูมิเนียมที่ออกแบบด้วยครีบระบายความร้อนภายนอก ควบคู่ไปกับชุดพัดลมตามแนวแกนอิสระที่รักษาสมดุลความร้อนที่เหมาะสมภายใ้วัฏจักรการทำงานต่อเนื่อง S1 การจัดระเบียบการระบายอากาศแบบบังคับนี้ช่วยป้องกันจุดร้อนเฉพาะที่บนส่วนยื่นของขดลวดสเตเตอร์ ซึ่งช่วยปกป้องระบบฉนวนคลาส F หรือคลาส H จากการเสื่อมสภาพเนื่องจากความร้อนก่อนเวลาอันควร
ระดับการป้องกันสิ่งห่อหุ้ม IP54 หรือ IP55 ให้การป้องกันการลุกลามที่แข็งแกร่งต่อละอองน้ำหล่อเย็นในอากาศและฝุ่นเหล็กหล่อละเอียดทั่วไปในเซลล์การผลิตที่มีภาระงานหนัก ซีลเขาวงกตเพลาป้องกันการเคลื่อนตัวของของเหลวตามแนวเพลาหมุนเข้าสู่ชุดตลับลูกปืนภายใน ซึ่งช่วยลดความเสี่ยงของการขัดข้องทางกลก่อนเวลาอันควร ลักษณะโครงสร้างเหล่านี้ผสมผสานกันเพื่อขยายช่วงเวลาการบำรุงรักษาตามกิจวัตรและลดเวลาหยุดทำงานที่ไม่คาดคิดในตารางการผลิตทางอุตสาหกรรมที่ต้องการความแม่นยำสูง
คำแนะนำในการเลือกและตัวเลือกอื่น ๆ
การเลือกชุดขับเคลื่อนสปินดิลที่เหมาะสมจำเป็นต้องมีการประเมินอย่างรอบคอบเกี่ยวกับโปรไฟล์แรงบิดตัด อัตราการเร่งความเร็วสูงสุด และความต้องการวัฏจักรการทำงานของสถาปัตยกรรมเครื่องมือกลเฉพาะ ในขณะที่รุ่นเรือธง GSZ18-035-15-4-F ให้กำลัง 15 กิโลวัตต์ที่ 1500 รอบต่อนาทีสำหรับศูนย์กลางการกัดทั่วไป วิศวกรสามารถเลือกจากช่วงกำลังที่กว้างขึ้นตั้งแต่ 5.5 กิโลวัตต์ถึง 30 กิโลวัตต์ และแถบความเร็ว 750 รอบต่อนาทีถึง 1500 รอบต่อนาทีเพื่อให้ตรงกับการออกแบบตลับสปินดิลเฉพาะ บริษัท บีจิง 众平科技股份有限公司 (Beijing Zhongping Technology) ให้การสนับสนุนทางวิศวกรรมที่ครอบคลุมและความพร้อมใช้งานของสินค้าคงคลังในท้องถิ่นเพื่อช่วยเหลือทีมเทคนิคในการเลือกการอ้างอิงไขว้ที่แม่นยำและการทดแทนรุ่นได้อย่างราบรื่น
คำถามที่พบบ่อย (FAQ)
1. ระยะเวลารอคอยสินค้าปกติและความพร้อมในการจัดส่งสำหรับมอเตอร์สปินดิล GSZ18-035-15-4-F จากสต็อกการจัดจำหน่ายในภูมิภาคคือเท่าใด
สต็อกการจัดจำหน่ายในภูมิภาคผ่าน บริษัท บีจิง 众平科技股份有限公司 (Beijing Zhongping Technology) ช่วยให้มั่นใจได้ถึงความพร้อมใช้งานของรุ่นมาตรฐานสำหรับการจัดส่งทันที ในขณะที่การกำหนดค่าแบบกำหนดเองต้องใช้กำหนดการประมวลผลของโรงงานมาตรฐาน
2. การคุ้มครองการรับประกันมาตรฐานใดที่มีผลกับเซอร์โวมอเตอร์อุตสาหกรรมเหล่านี้เมื่อซื้อ?
หน่วยทั้งหมดได้รับการสนับสนุนโดยการรับประกันการปฏิบัติงานมาตรฐาน 12 เดือน ซึ่งครอบคลุมถึงข้อบกพร่องในการผลิตและความไม่สอดคล้องของวัสดุนับจากวันที่จัดส่ง
3. การกำหนดค่าเอ็นโค้ดเดอร์แบบปิดวนช่วยปรับปรุงประสิทธิภาพการตัดเฉือนความเร็วต่ำได้อย่างไร
เอ็นโค้ดเดอร์ความละเอียดสูงให้การป้อนกลับตำแหน่งโรเตอร์ที่แม่นยำแก่ตัวควบคุมชุดขับเคลื่อน ช่วยให้ใช้อัลกอริทึมการแก้ไขแบบเรียลไทม์ที่ระงับความเร็วที่กระเพื่อมต่ำและช่วยเพิ่มคุณภาพผิวงานสำเร็จ
4. ซีรีส์ GSZ สามารถทำงานภายใ้วัฏจักรการทำงาน S1 อย่างต่อเนื่องโดยไม่มีความร้อนเกินพิกัดได้หรือไม่
ได้ การผสมผสานระหว่างฉนวนคลาส F/H ตัวเรือนอลูมิเนียมที่มีครีบระบายความร้อนที่ได้รับการปรับให้เหมาะสม และพัดลมตามแนวแกนอิสระรองรับการทำงาน S1 อย่างต่อเนื่องภายในขีดจำกัดความร้อนพิกัด
5. ข้อกำหนดการระบายความร้อนใดที่จำเป็นสำหรับชุดพัดลมตามแนวแกนอิสระ
พัดลมตามแนวแกนแบบบูรณาการต้องการแหล่งจ่ายไฟเสริมที่มีความเสถียรซึ่งตรงกับข้อกำหนดของมอเตอร์เพื่อให้แน่ใจว่ามีการไหลเวียนของอากาศบังคับอย่างต่อเนื่องทั่วทั้งซี่โครงตัวเรือนภายนอกในระหว่างการทำงาน
6. มีพิกัดกำลังทางเลือกอื่น ๆ ภายในซีรีส์โครงสร้างทางกลเดียวกันหรือไม่
ช่วงผลิตภัณฑ์มีตั้งแต่ 5.5 กิโลวัตต์ถึง 30 กิโลวัตต์ พร้อมพิกัดความเร็ว 750 รอบต่อนาที, 1000 รอบต่อนาที และ 1500 รอบต่อนาทีที่ 380 VAC เพื่อรองรับโปรไฟล์ภาระทางกลที่หลากหลาย
7. ระดับการป้องกันสิ่งห่อหุ้มใดที่มอเตอร์เหล่านี้มีต่อสารหล่อเย็นและฝุ่น
หน่วยเหล่านี้ได้รับการจัดอันดับที่ระดับการป้องกัน IP54 หรือ IP55 ซึ่งช่วยปกป้องส่วนประกอบทางไฟฟ้าภายในจากละอองน้ำมัน ความชื้น และการลุกลามของอนุภาคโลหะละเอียด
8. ควรเดินสายเคเบิลป้อนกลับของเอ็นโค้ดเดอร์อย่างไรเพื่อป้องกันสัญญาณรบกวนทางไฟฟ้า
สายป้อนกลับต้องใช้สายเคเบิลตีเกลียวหุ้มฉนวนสองชั้นที่เดินแยกต่างหากจากสายไฟมอเตอร์แรงดันสูง โดยมีการต่อลงดินของฉนวนอย่างถูกต้องที่ปลายทั้งสองข้างตามแนวปฏิบัติมาตรฐานของ EMC
