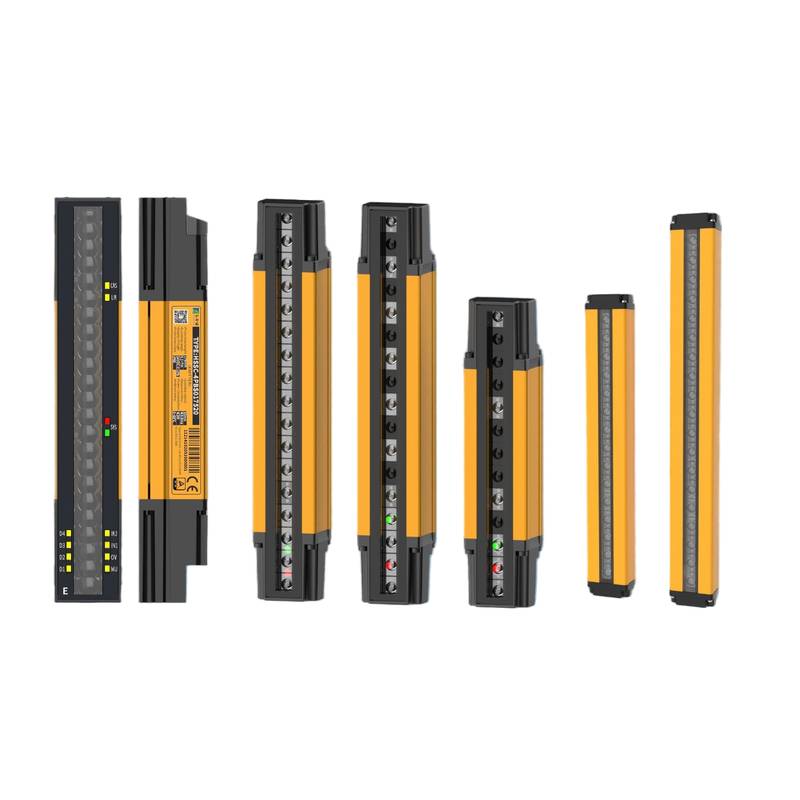

ม่านแสงนิรภัย HollySys พร้อมสวิตช์อินเตอร์ล็อกนิรภัย

การใช้งานด้านความปลอดภัยเชิงหน้าที่ทางอุตสาหกรรมในสภาพแวดล้อมกระบวนการที่มีความเสี่ยงสูง จำเป็นต้องมีการวินิจฉัยฮาร์ดแวร์อย่างเข้มงวดและสถาปัตยกรรมการตอบสนองแบบกำหนดได้ เพื่อลดความเสี่ยงจากความล้มเหลวร้ายแรง Beijing Zhongping Technology สนับสนุนมาตรฐานที่เข้มงวดนี้ด้วยการจัดหาคอมโพเนนต์ระบบอัตโนมัติเพื่อความปลอดภัยที่ได้รับการรับรอง ซึ่งออกแบบมาสำหรับการผสานรวมเข้ากับระบบเครื่องมือวัดความปลอดภัยที่มีอยู่ได้อย่างราบรื่น ม่านแสงนิรภัย HollySys พร้อมสวิตช์อินเตอร์ล็อกความปลอดภัย (HollySys Safety Light Curtain with Safety Interlock Switch) นำเสนอการป้องกันปริมณฑลที่แข็งแกร่งและการตรวจสอบอินเตอร์ล็อกสำหรับเขตเครื่องจักรอันตราย

พื้นโรงงานการผลิตสมัยใหม่ต้องเผชิญกับความท้าทายอย่างต่อเนื่องเกี่ยวกับการเยื้องศูนย์ทาง光学 (optical misalignment), สัญญาณรบกวนแม่เหล็กไฟฟ้าจาก VFD กำลังสูง และการสึกหรอทางกลของคอนแทคเตอร์ความปลอดภัย สถาปัตยกรรมความปลอดภัยของ HollySys แก้ไขตัวแปรเหล่านี้ผ่านการสแกนลำแสงอินฟราเรดที่ซิงโครไนซ์และเอาต์พุตความปลอดภัยแบบ 2 ช่องทางที่ตรวจสอบโดยลอจิกการตรวจจับความผิดพลาดข้ามภายใน สวิตช์อินเตอร์ล็อกความปลอดภัยแบบบูรณาการบังคับใช้การตรวจสอบประตูกทางกายภาพ เพื่อให้แน่ใจว่าการเคลื่อนไหวที่เป็นอันตรายจะไม่สามารถเริ่มต้นได้จนกว่าสิ่งห่อหุ้มป้องกันทั้งหมดจะถูกล็อกอย่างแน่นหนา

ข้อมูลจำเพาะทางเทคนิค

ระดับความสมบูรณ์ของความปลอดภัย: SIL3 @ IEC 61508

ระดับประสิทธิภาพ: PL e @ ISO 13849-1

เวลาในการตอบสนอง: 15.0 ms @ Standard Range

แรงดันไฟฟ้าในการทำงาน: 24 VDC ± 10% @ Max Load

การใช้กระแสไฟฟ้า: 500 mA @ 24 VDC

พิกัดสิ่งห่อหุ้ม: IP65 @ IEC 60529

อุณหภูมิในการทำงาน: -10°C - 55°C @ Non-Condensing

ประเภทเอาต์พุตความปลอดภัย: PNP Solid State Dual Channels @ 0.5 A

พิกัดหน้าสัมผัสอินเตอร์ล็อก: 3 A @ 250 VAC

แรงกระตุ้นอินเตอร์ล็อก: 15 N @ Minimum Lock Engagement

ความสามารถในการตรวจจับ: 14.0 mm @ Finger Protection Mode

การซิงโครไนซ์ทางแสง: Infrared LED @ 850 nm Wavelength

การเชื่อมต่อสายเคเบิล: M12 8-Pin Eurofast @ Shielded Twisted Pair

MTBF: 100,000 hours @ 40°C Operating Ambient

การบูรณาการระบบและการติดตั้งฮาร์ดแวร์

การติดตั้งฮาร์ดแวร์ที่เหมาะสมของม่านแสงนิรภัยและสวิตช์อินเตอร์ล็อกต้องปฏิบัติตามแนวทางการจัดแนวทางกายภาพและโปรโตคอลการชีลด์อย่างเคร่งครัด เพื่อป้องกันการทริปโดยไม่จำเป็น หน่วยตัวรับและตัวส่งต้องถูกติดตั้งบนโปรไฟล์โครงสร้างที่แข็ง ใช้วงเล็บปรับได้เพื่อรักษาความทนทานของแกนแสงให้อยู่ภายใน 0.5 องศาภายใต้ความเครียดจากการสั่นสะเทือน ขั้วต่อการบินที่มีการชีลด์ M12 จะยุติสายควบคุมหลัก โดยที่ชีลด์ถักโดยรวมจะต้องเชื่อมต่อโดยตรงกับแผ่นกราวด์ของตู้ควบคุมผ่านแคลมป์โลหะความต้านทานต่ำเพื่อกำจัดลูปกราวด์

การส่งสัญญาณใช้เอาต์พุตทรานซิสเตอร์ PNP แบบดูอัลแชนเนลเสริมที่เดินผ่านรีเลย์ความปลอดภัยเฉพาะหรืออินพุตตัวแก้ตรรกะที่ตั้งโปรแกรมได้ปลอดภัย สวิตช์อินเตอร์ล็อกความปลอดภัยใช้หน้าสัมผัสแบบบังคับไกด์ที่เดินสายในการกำหนดค่าวงจรซ้ำซ้อนเพื่อตรวจสอบสถานะตัวกระตุ้นทางกลอย่างต่อเนื่อง ในระหว่างการเดินสาย ให้รักษาระยะห่างทางกายภาพระหว่างสายสัญญาณความปลอดภัยแรงดันต่ำและสายไฟมอเตอร์แรงดันสูงด้วยระยะห่างขั้นต่ำ 300 มม. เพื่อระงับกระแสไฟฟ้าชั่วขณะแม่เหล็กไฟฟ้าที่เหนี่ยวนำ สายจ่ายไฟต้องมาจากแหล่งจ่ายแรงดันไฟฟ้าต่ำพิเศษแบบไอโซเลทที่เป็นไปตามมาตรฐาน IEC 60364-4-41 เพื่อป้องกันการแพร่กระจายแรงดันไฟฟ้าขัดข้องที่เป็นอันตรายเข้าสู่วงจรลอจิก

ความน่าเชื่อถือและความทนทานต่อสิ่งแวดล้อม

โครงสร้างพื้นฐานระบบอัตโนมัติทางอุตสาหกรรมต้องการอายุการใช้งานที่ยาวนานและความยืดหยุ่นทางโครงสร้างต่อตัวแปรแวดล้อมที่รุนแรง เช่น อนุภาคในอากาศ การควบแน่นของความชื้น และความผันผวนของความร้อน ตัวเรือนอะลูมิเนียมอัดขึ้นรูปของม่านแสงนิรภัยมีคุณสมบัติการรักษาพื้นผิวแบบอโนไดซ์ซึ่งให้ความต้านทานการกัดกร่อนในการแปรรูปทางเคมีและสายการประกอบยานยนต์ เลนส์ออปติคอลเคลือบด้วยโพลิเมอร์ทนต่อรอยขีดข่วนเพื่อป้องกันการเสื่อมสภาพของการส่งผ่านแสงที่เกิดจากการสะสมของฝุ่นหรือผลกระทบทางกลเล็กน้อยระหว่างการบำรุงรักษาตามปกติ

อิเล็กทรอนิกส์ภายในผ่านการเคลือบแบบคอนฟอร์มัลเพื่อปกป้องแผงวงจรพิมพ์จากความชื้นที่เป็นสื่อกระแสไฟฟ้าและการสัมผัสก๊าซที่มีฤทธิ์กัดกร่อนซึ่งพบได้ทั่วไปในโรงงานอุตสาหกรรมหนัก การจัดการความร้อนอาศัยการกระจายตัวแบบพาสซีฟผ่านโครงสร้างตัวถัง รักษาระุณภูมิรอยต่อเซมิคอนดักเตอร์ให้เสถียรทั่วช่วงการทำงานที่กำหนดตั้งแต่ -10°C ถึง 55°C รูทีนการวินิจฉัยตนเองที่เป็นระบบจะทำงานอย่างต่อเนื่องภายในสถาปัตยกรรมโปรเซสเซอร์ภายใน ตรวจสอบความแรงของสัญญาณเส้นทางแสงและความสมบูรณ์ของสถานะการสลับภายในทุกๆ 20.0 ms เพื่อให้มั่นใจถึงความโปร่งใสของความผิดพลาดและป้องกันความล้มเหลวของฮาร์ดแวร์ที่ซ่อนอยู่

คำแนะนำในการเลือกและตัวเลือกทางเลือก

การเลือกการกำหนดค่าความปลอดภัยที่เหมาะสมเกี่ยวข้องกับการประเมินการจำแนกประเภทอันตราย การคำนวณเวลาหยุด และมิติการเข้าถึงทางกายภาพของโซนเครื่องจักรที่มีการป้องกัน Beijing Zhongping Technology ให้การสนับสนุนทางเทคนิคที่ครอบคลุมและความพร้อมของสต็อกสำหรับข้อกำหนดระบบอัตโนมัติทางอุตสาหกรรมที่หลากหลาย ช่วยให้ทีมวิศวกรรมเลือกความละเอียดของเซ็นเซอร์ความปลอดภัยที่เหมาะสมที่สุดและประเภทการกระตุ้นอินเตอร์ล็อก แอปพลิเคชันที่ต้องการการตรวจจับนิ้วความละเอียดสูงใช้รุ่นพิตช์ลำแสง 14.0 มม. ในขณะที่การป้องกันปริมณฑลในช่วงที่ขยายออกไปใช้ตัวเลือกพิตช์ลำแสง 30.0 มม. หรือ 40.0 มม.

เมื่อข้อจำกัดด้านพื้นที่ขัดขวางการติดตั้งม่านแสงปริมณฑล การกำหนดค่าทางเลือก เช่น สแกนเนอร์เลเซอร์ความปลอดภัยหรือสวิตช์อินเตอร์ล็อกความปลอดภัยแม่เหล็ก สามารถรวมเข้ากับโครงการป้องกันได้ วิศวกรต้องตรวจสอบว่าเวลาในการตอบสนองของเซ็นเซอร์ความปลอดภัยที่เลือกเมื่อรวมกับระยะหยุดของเครื่องจักรเป็นไปตามสูตรระยะห่างความปลอดภัยขั้นต่ำที่กำหนดไว้ใน ISO 13855 ผู้เชี่ยวชาญด้านเทคนิคในพื้นที่มีให้บริการเพื่อช่วยเหลือในการเลือกการอ้างอิงไขว้ การคำนวณระยะห่างความปลอดภัย และการประเมินความเข้ากันได้ของฮาร์ดแวร์สำหรับการอัปเกรดโรงงานหรือการสร้างเครื่องจักร OEM ใหม่

คำถามที่พบบ่อย (FAQ)

1. กรอบเวลาการจัดส่งมาตรฐานและความพร้อมของสต็อกสำหรับรุ่นม่านแสงนิรภัยนี้คืออะไร?

Beijing Zhongping Technology คงสต็อกระดับภูมิภาคของม่านแสงนิรภัยมาตรฐานและตัวเลือกสวิตช์อินเตอร์ล็อก โดยมีการจัดส่งทั่วไปภายใน 24 ถึง 48 ชั่วโมงหลังจากการยืนยันคำสั่งซื้อ

2. การซื้อฮาร์ดแวร์รวมถึงความคุ้มครองการรับประกันของผู้ผลิตมาตรฐานหรือไม่?

คอมโพเนนต์ความปลอดภัยที่จัดหาทั้งหมดได้รับการสนับสนุนโดยการรับประกันคุณภาพ 12 เดือนที่ครอบคลุมซึ่งครอบคลุมข้อบกพร่องทางโครงสร้างหรือการผลิตภายใต้สภาพการทำงานทางอุตสาหกรรมปกติ

3. ม่านแสงนิรภัยบรรลุการปฏิบัติตามความปลอดภัยเชิงหน้าที่ SIL3ได้อย่างไร?

ความปฏิบัติตามข้อกำหนดทำได้ผ่านสถาปัตยกรรมเอาต์พุตโซลิดสเตต์ดูอัลแชนเนลแบบซ้ำซ้อนรวมกับการทดสอบพัลส์การวินิจฉัยภายในอย่างต่อเนื่องซึ่งตรวจจับความล้มเหลวจุดเดียวภายใน 20.0 ms

4. สวิตช์อินเตอร์ล็อกความปลอดภัยสามารถถูกบายพาสเพื่อวัตถุประสงค์ในการบำรุงรักษาหรือการจัดแนวได้หรือไม่?

การบายพาสสวิตช์อินเตอร์ล็อกความปลอดภัยเป็นการละเมิดมาตรฐานความปลอดภัยเชิงหน้าที่เว้นแต่จะดำเนินการผ่านโหมดการลบล้างการบริหารจัดการที่จัดการโดยใช้สวิตช์เลือกแบบใช้กุญแจจำกัดภายในสถาปัตยกรรมลอจิกการปิดเสียงที่ได้รับการรับรอง

5. ความยาวสายเคเบิลสูงสุดที่อนุญาตระหว่างหน่วยตัวรับและตัวควบคุมความปลอดภัยคือเท่าใด?

ความยาวสายเคเบิลสูงสุดคือ 50 เมตร โดยมีเงื่อนไขว่าสายเคเบิลเป็นไปตามขีดจำกัดความจุที่ระบุและใช้การออกแบบคู่บิดเกลียวที่มีการชีลด์โดยรวมที่มีการต่อสายดินอย่างเหมาะสมเพื่อป้องกันการลดทอนของสัญญาณ

6. ควรทำความสะอาดการปนเปื้อนของเลนส์ออปติคอลอย่างไรในระหว่างกิจวัตรการบำรุงรักษาตามปกติ?

ควรเช็ดเลนส์เบาๆ โดยใช้ผ้าไมโครไฟเบอร์ที่ปราศจากประจุไฟฟ้าและไม่ขัดถู ชุบแอลกอฮอล์ไอโซโพรพิลเล็กน้อย ต้องหลีกเลี่ยงน้ำยาทำความสะอาดที่มีฤทธิ์กัดกร่อนหรือผ้าขี้ริ้วแห้งเพื่อป้องกันรอยขีดข่วนบนพื้นผิว

7. เกิดอะไรขึ้นกับเอาต์พุตความปลอดภัยหากการจัดแนวทางแสงถูกรบกวนระหว่างการทำงานของเครื่องจักร?

หากการจัดแนวเสื่อมสภาพเกินเกณฑ์ความคลาดเคลื่อน ตัวรับภายในจะเปลี่ยนช่องสัญญาณเอาต์พุตความปลอดภัยทั้งสองไปยังสถานะเปิดทันที ตัดไฟไปยังแอคชูเอเตอร์เครื่องจักรอันตราย

8. จำเป็นต้องมีซอฟต์แวร์การเขียนโปรแกรมเพื่อกำหนดค่าพารามิเตอร์การทำงานของเซ็นเซอร์ความปลอดภัยนี้หรือไม่?

รุ่นมาตรฐานทำงานผ่านการกำหนดค่าพินแบบเดินสายแข็งโดยไม่ต้องใช้เครื่องมือซอฟต์แวร์ แม้ว่าฟังก์ชันการปิดเสียงและการบล็อกขั้นสูงจะต้องใช้จัมเปอร์การกำหนดค่าเฉพาะหรือโมดูลพารามิเตอร์ที่กำหนดก็ตาม
