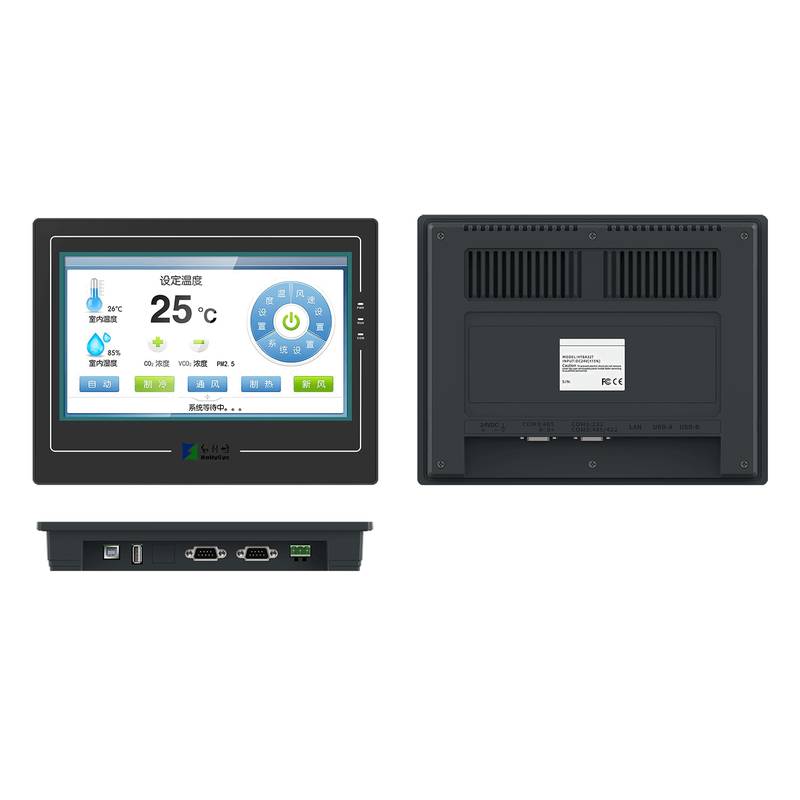

HollySys HT8001 หน้าจอสัมผัสอุตสาหกรรม HMI Display ขนาด 15 นิ้ว

จอแสดงผลอุตสาหกรรมแบบสัมผัส HollySys HT8001 HMI ขนาด 15 นิ้ว มอบประสิทธิภาพการแสดงผลที่ทนทานสำหรับสภาพแวดล้อมทางอุตสาหกรรมสมัยใหม่ ด้วยจอแสดงผลความละเอียดสูงและแผงสัมผัสที่ตอบสนองได้อย่างรวดเร็ว อินเทอร์เฟซผู้ปฏิบัติงานอุตสาหกรรมนี้จึงมั่นใจได้ว่าการโต้ตอบจะมีประสิทธิภาพและการตรวจสอบข้อมูลแบบเรียลไทม์ Beijing Zhongping Technology จัดหาอุปกรณ์นี้จากคลังสินค้าภูมิภาคดั้งเดิมเพื่อสนับสนุนการผสานรวมเข้ากับระบบอัตโนมัติในโรงงานอย่างรวดเร็ว

สภาพแวดล้อมระบบอัตโนมัติทางอุตสาหกรรมสมัยใหม่มักสร้างความท้าทายที่รุนแรงสำหรับเทอร์มินัลผู้ปฏิบัติงานมาตรฐาน รวมถึงฝุ่นละอองในบรรยากาศ ละอองน้ำมัน และสภาพแสงที่ซับซ้อน ซึ่งลดทอนความคมชัดของหน้าจอและทำให้เกิดความล้มเหลวในการลงทะเบียนการสัมผัส อินเทอร์เฟซมนุษย์กับเครื่องจักรอุตสาหกรรมซีรีส์ HollySys HT8001 ได้รับการออกแบบทางวิศวกรรมขึ้นมาโดยเฉพาะเพื่อแก้ไขอุปสรรคในระดับภาคสนามเหล่านี้ ด้วยการผสมผสานจอแสดงผลคริสตัลเหลว TFT ความสว่างสูงเข้ากับแผงสัมผัสที่มีความทนทานสูง ซึ่งตอบสนองความต้องการด้านภาพและการโต้ตอบที่เข้มงวดของเครื่องจักรยุคปัจจุบัน อุปกรณ์การผลิตอุตสาหกรรมจำเป็นต้องมีการดูแลรักษาตัวแปรของกระบวนการอย่างต่อเนื่อง การแจ้งเตือนสัญญาณเตือนทันที และการเปลี่ยนผ่านกราฟิกที่ราบรื่นโดยไม่มีความหน่วงหรือปัญหาคอขวดในการเรนเดอร์ เพื่อให้บรรลุเป้าหมายนี้ สถาปัตยกรรมฮาร์ดแวร์จึงอาศัยเทคโนโลยีซีพียูโครงสร้าง ARM พลังงานต่ำแบบฝังตัว ซึ่งช่วยให้ระบบสามารถดำเนินการเรียกกราฟิกที่ซับซ้อนได้อย่างรวดเร็วและจัดการพื้นที่จัดเก็บโปรแกรมของผู้ใช้ขนาดใหญ่ การกำหนดค่าทางเทคนิคนี้นظอความมั่นใจในการเก็บรวบรวมข้อมูลหน้างาน การคำนวณตัวเลข และการดำเนินการควบคุมที่มีประสิทธิภาพสำหรับระบบอัตโนมัติแบบสแตนด์อโลนและขนาดเล็ก ความน่าเชื่อถือในการสื่อสารยังคงเป็นปัจจัยสำคัญเมื่อเชื่อมต่ออินเทอร์เฟซผู้ปฏิบัติงานเข้ากับตัวควบคุมตรรกะที่ตั้งโปรแกรมได้และเครื่องมืออัจฉริยะที่หลากหลาย อินเทอร์เฟซการสื่อสารแบบอนุกรมที่ผสานรวมเข้าด้วยกันและพอร์ตอีเธอร์เน็ตสนับสนุนโปรโตคอลการสื่อสารโดยตรงโดยไม่ต้องใช้โปรแกรมรันไทม์ของผู้ใช้เฉพาะทาง อำนวยความสะดวกในการแลกเปลี่ยนข้อมูลความเร็วสูงและเครือข่ายหลายสถานีทั่วพื้นโรงงาน นอกจากนี้ ข้อจำกัดในการติดตั้งทางกายภาพภายในตู้ควบคุมไฟฟ้ายังต้องการฟอร์มแฟคเตอร์ที่กะทัดรัดและการป้องกันสิ่งแวดล้อมที่เข้มงวด แผงด้านหน้าเป็นไปตามมาตรฐานการป้องกัน IP65 ต่อการกระเด็นของของเหลวและฝุ่นละอองในอากาศ ในขณะที่การออกแบบระบายความร้อนในช่วงอุณหภูมิที่กว้างแบบไม่มีพัดลมช่วยรักษาความเสถียรในการทำงานภายใต้ภาระความร้อนที่ผันผวน

ข้อกำหนดทางเทคนิค

ขนาดจอแสดงผล: 15.6 นิ้ว @ อัตราส่วนภาพ 16:9

ความละเอียด: 1920 × 1080 @ ฟูลไฮเดฟฟิเนชัน (Full HD)

แผงสัมผัส: แผงสัมผัสความแม่นยำสูง 4 สาย

สีของจอแสดงผล: 16.77 ล้านสี @ LED สีแท้

โมดูลแบ็คไลท์: LED @ ปรับความสว่างได้

อัตราส่วนความคมชัด: 700:1 @ สภาวะการทำงานมาตรฐาน

ความสว่าง: 300 cd/㎡ @ การตั้งค่าสูงสุด

หน่วยความจำ: 128M FLASH + 128M DDR3 @ การกำหนดค่าระบบ

ซีพียู: Cortex A7 1.2GHz Dual-Core @ หน่วยประมวลผล

การใช้พลังงาน: 10 W @ แหล่งจ่ายไฟ 24 VDC

การปฏิบัติตามข้อกำหนด FCC: FCC คลาส A @ ความเข้ากันได้ทางแม่เหล็กไฟฟ้า

แรงดันไฟฟ้าทนทาน: 1000V AC @ ระยะเวลาทดสอบ 1 นาที

ระดับการป้องกัน: IP65 @ แผงด้านหน้าเท่านั้น

วัสดุตัวเครื่อง: พลาสติกวิศวกรรม ABS+PC @ ตัวเรือนโครงสร้าง

แหล่งจ่ายไฟ: DC 12-24V (±15%) @ ช่วงแรงดันไฟฟ้าอินพุต

อินเทอร์เฟซแบบอนุกรม: COM1: RS232/422/485 @ พอร์ตการสื่อสาร

พอร์ตดาวน์โหลด USB: N/A @ อัปโหลดการกำหนดค่าโดยตรง

พอร์ต U-Disk: YES @ การบันทึกข้อมูลภายนอก

พอร์ตอีเธอร์เน็ต: YES @ การเชื่อมต่อเครือข่าย

WIFI: N/A @ โมดูลไร้สาย

4G: N/A @ โมดูลเซลลูลาร์

อุณหภูมิในการทำงาน: -20°C ถึง 55°C @ โดยไม่มีการจับตัวเป็นน้ำแข็ง

ความชื้นในการทำงาน: 5% ถึง 95% RH @ โดยไม่มีการควบแน่น

ความต้านทานแรงสั่นสะเทือน: 10 ถึง 25 Hz @ 2G เป็นเวลา 30 นาทีในแกน X, Y, Z

ขนาดภายนอก: 395 × 257 × 31 มม. @ ขนาดทางกายภาพโดยรวม

ขนาดช่องเจาะ: 383 × 246 มม. @ ช่องเจาะสำหรับติดตั้งบนแผง

น้ำหนักสุทธิ: 2.45 กก. @ มวลของหน่วย

ความท้าทายในการโต้ตอบระหว่างมนุษย์กับเครื่องจักรอุตสาหกรรมและการวางตำแหน่งจอแสดงผล

สภาพแวดล้อมบนพื้นโรงงานทำให้อุปกรณ์แสดงผลอิเล็กทรอนิกส์ต้องเผชิญกับการปนเปื้อนในอากาศ ความชื้น และระดับแสงโดยรอบที่สูงอย่างต่อเนื่อง ซึ่งมักจะลดทอนความคมชัดของหน้าจอและความแม่นยำในการสัมผัสในหน้าจอเชิงพาณิชย์มาตรฐาน ซีรีส์ HMI HollySys HT8001 แก้ไขอันตรายในการดำเนินงานเหล่านี้ผ่านโครงสร้างจอแสดงผลอุตสาหกรรมที่ได้รับการออกแบบทางวิศวกรรมเพื่อรักษาความชัดเจนของภาพภายใต้สภาวะแสงที่เปลี่ยนแปลง ด้วยการใช้แผงคริสตัลเหลว TFT เกรดสูงร่วมกับพื้นผิวสัมผัสความแม่นยำสูง 4 สายที่ทนทาน ฮาร์ดแวร์จึงสามารถทนต่อการใช้งานของผู้ปฏิบัติงานบ่อยครั้ง พร้อมทั้งป้องกันการทริกเกอร์ผิดพลาดที่เกิดจากความชื้นบนพื้นผิวหรือการสะสมของอนุภาคขนาดเล็ก การวางตำแหน่งนี้ช่วยให้แน่ใจว่าผู้ปฏิบัติงานยังคงรักษาการตรวจสอบภาพของพารามิเตอร์กระบวนการที่สำคัญได้อย่างต่อเนื่องทั่วทั้งการตั้งค่าการผลิตแบบแยกส่วนและแบบต่อเนื่อง

การประมวลผลกราฟิกประสิทธิภาพสูงและการคอมไพล์การกำหนดค่า

การตรวจสอบรีจิสเตอร์ตัวแปรที่กว้างขวางแบบเรียลไทม์ การรีเฟรชหน้าจอแบบไดนามิก และการเรนเดอร์กราฟิกที่ซับซ้อน ทำให้เกิดความต้องการในการประมวลผลที่สูงบนเทอร์มินัลผู้ปฏิบัติงานอุตสาหกรรม สถาปัตยกรรมภายในของซีรีส์ HT8001 ผสมผสานโปรเซสเซอร์ Cortex A7 แบบ dual-core ที่ทำงานควบคู่ไปกับแฟลชและทรัพยากรหน่วยความจำเฉพาะ เพื่อเร่งการคอมไพล์และการ执行กราฟิกที่ซับซ้อน การกำหนดค่าฮาร์ดแวร์นี้ช่วยให้สามารถสลับหน้าจอได้อย่างรวดเร็ว การเรนเดอร์ภาพเคลื่อนไหวที่ราบรื่น และการประมวลผลโปรแกรมสคริปต์อย่างง่ายที่มีประสิทธิภาพโดยไม่มีอาการแลคของระบบ ส่งผลให้ทีมวิศวกรรมสามารถนำตรรกะการควบคุมที่ซับซ้อนและความจุโปรแกรมผู้ใช้ขนาดใหญ่ไปใช้บนอุปกรณ์ได้โดยตรง พร้อมทั้งรักษาระบบการเก็บรวบรวมข้อมูลและการตอบสนองการควบคุมที่รวดเร็ว

อินเทอร์เฟซการสื่อสารหลายโปรโตคอลและการเชื่อมต่อระหว่างกันทางอุตสาหกรรม

การเชื่อมต่อแผงผู้ปฏิบัติงานกับตัวควบคุมตรรกะที่ตั้งโปรแกรมได้, ไดรฟ์ความถี่ตัวแปร และมิเตอร์อัจฉริยะที่หลากหลาย มักทำให้เกิดความเข้ากันไม่ได้ของโปรโตคอลและข้อจำกัดของพอร์ตทางกายภาพภายในตู้ควบคุม ซีรีส์ HT8001 เอาชนะอุปสรรคการบูรณาการเหล่านี้ด้วยการติดตั้งเลเยอร์การสื่อสารทางกายภาพหลายเลเยอร์ รวมถึงอินเทอร์เฟซแบบอนุกรม RS232, RS422 และ RS485 ที่กำหนดค่าได้ ควบคู่ไปกับพอร์ตอีเธอร์เน็ตมาตรฐานบนรุ่นที่ใช้งานได้ ความยืดหยุ่นของฮาร์ดแวร์นี้ช่วยให้สามารถส่งข้อมูลโดยตรงกับตัวควบคุมหลายยี่ห้อโดยไม่ต้องใช้ไดรเวอร์การสื่อสารแบบกำหนดเองหรือซอฟต์แวร์แปลรันไทม์เฉพาะทาง การเชื่อมต่อดังกล่าวช่วยเพิ่มความคล่องตัวให้กับสถาปัตยกรรมการบูรณาการระบบและสร้างเส้นทางการแลกเปลี่ยนข้อมูลแบบหลายมาสเตอร์ที่เชื่อถือได้ทั่วเซลล์ระบบอัตโนมัติแบบกระจาย

การป้องกัน IP65 แผงด้านหน้าและการบูรณาการตู้

ตู้ควบคุมที่ใช้งานในสภาพแวดล้อมอุตสาหกรรมหนักจะต้องเผชิญกับการสัมผัสของเหลวกระเด็น การสั่นสะเทือนทางกายภาพ และสัญญาณรบกวนทางไฟฟ้าอย่างต่อเนื่อง ซึ่งเป็นภัยคุกคามต่ออิเล็กทรอนิกส์ภายใน ขอบหน้าปัดด้านหน้าของซีรีส์ HT8001บรรลุระดับการป้องกันการเข้าออก IP65 เมื่อติดตั้งอย่างถูกต้องในช่องเจาะของตู้ โดยซีลรอบจอแสดงผลเพื่อป้องกันความชื้นและฝุ่นละอองเข้า ความลึกในการติดตั้งที่กะทัดรัด ผสมผสานกับโปรไฟล์การกระจายพลังงานต่ำและวัสดุตัวเรือน ABS บวก PC ที่ได้รับการออกแบบทางวิศวกรรม ช่วยลดการสะสมความร้อนภายในตู้ที่ปิดสนิท คุณลักษณะทางกายภาพเหล่านี้ช่วยเพิ่มเวลาเฉลี่ยระหว่างความล้มเหลวร่วมกัน ปกป้องความพร้อมใช้งานของระบบ และลดการแทรกแซงการบำรุงรักษาอย่างต่อเนื่องสำหรับผู้ผลิตอุปกรณ์ดั้งเดิม

คำแนะนำในการเลือกและตัวเลือกทางเลือก

การเลือก  HMI รุ่นที่เหมาะสมขึ้นอยู่กับขนาดแผงทางกายภาพ พอร์ตการสื่อสารที่จำเป็น และเกณฑ์การให้คะแนนด้านสิ่งแวดล้อมที่ระบุโดยพารามิเตอร์การออกแบบระบบ ตระกูลผลิตภัณฑ์ HT8001 ที่กว้างขึ้นครอบคลุมการเลือกขนาดจอแสดงผลที่หลากหลายตั้งแต่ 4.3 นิ้วถึง 15.6 นิ้ว โดยมีตัวเลือกเช่น HT8432T, HT8732T, HT8A32T, HT8421TE และ HT8701TE ซึ่งให้ความละเอียด การจัดสรรหน่วยความจำ และความสามารถอีเธอร์เน็ตที่แตกต่างกันเพื่อให้ตรงกับขนาดแอปพลิเคชันเฉพาะ Beijing Zhongping Technology ให้ความช่วยเหลือด้านเทคนิคผู้เชี่ยวชาญและการสนับสนุนสินค้าคงคลังในภูมิภาค เพื่อช่วยให้ทีมวิศวกรรมดำเนินการเลือกแบบอ้างอิงไขว้และจัดหาฮาร์ดแวร์ทดแทนที่ตรงกันสำหรับโครงการระบบอัตโนมัติที่กำลังดำเนินการอยู่

คำถามที่พบบ่อย (FAQ)

1. ช่วงแรงดันไฟฟ้าอินพุตมาตรฐานที่จำเป็นในการจ่ายไฟให้กับหน้าจอสัมผัสอุตสาหกรรม HT8001 คือเท่าใด

อุปกรณ์นี้ทำงานบนแหล่งจ่ายไฟกระแสตรง DC 12-24V โดยมีความคลาดเคลื่อนที่อนุญาตบวกหรือลบ 15%

2. ขอบหน้าปัดด้านหน้าของจอแสดงผลเป็นไปตามมาตรฐานการป้องกันของเหลวและฝุ่นใดๆ หรือไม่

ใช่ แผงด้านหน้าบรรลุระดับการป้องกัน IP65 เมื่อติดตั้งอย่างถูกต้องโดยใช้ปะเก็นและฮาร์ดแวร์สำหรับติดตั้งที่มีให้

3. สถาปัตยกรรมโปรเซสเซอร์หลักใดที่ใช้ภายในกำหนดค่าฮาร์ดแวร์ซีรีส์ HT8001

อุปกรณ์ขับเคลื่อนโดยโปรเซสเซอร์ Cortex A7 dual-core ที่ทำงานด้วยความเร็วสูงสุด 1.2GHz ขึ้นอยู่กับความหลากหลายของรุ่นเฉพาะ

4. อินเทอร์เฟซมนุษย์กับเครื่องจักรนี้สามารถสื่อสารโดยตรงกับตัวควบคุมตรรกะที่ตั้งโปรแกรมได้โดยไม่ต้องใช้สคริปต์พิเศษหรือไม่

ใช่ ระบบรองรับโปรโตคอลการสื่อสารโดยตรงกับ PLC ต่างๆ ช่วยให้สามารถถ่ายโอนข้อมูลได้โดยไม่ต้องรันโปรแกรมกำหนดเองที่ซับซ้อนในฝั่งตัวควบคุม

5. ซอฟต์แวร์การเขียนโปรแกรมและการกำหนดค่าใดที่ใช้ในการพัฒนาหน้าจอสำหรับ HMI นี้

อุปกรณ์รองรับแพ็กเกจซอฟต์แวร์การกำหนดค่าเฉพาะที่อำนวยความสะดวกในการจำลองการทำงาน คำสั่งมาโคร และฟังก์ชันการจัดการสูตรอาหารอัจฉริยะ

6. เทคโนโลยีแผงสัมผัสประเภทใดที่รวมอยู่ในชุดประกอบจอแสดงผล

อุปกรณ์นี้ผสมผสานแผงสัมผัสแบบทานผลอนาล็อกความแม่นยำสูง 4 สายที่ทนทาน ซึ่งออกแบบมาเพื่อการป้อนข้อมูลด้วยการสัมผัสที่เชื่อถือได้ในสภาพแวดล้อมอุตสาหกรรม

7. มีขนาดหน้าจอทางเลือกอื่น ๆ ภายในซีรีส์ผลิตภัณฑ์เดียวกันสำหรับแผงที่มีพื้นที่จำกัดหรือไม่

ใช่ ซีรีส์นี้ประกอบด้วยขนาดแผงหลายขนาดตั้งแต่รุ่นกะทัดรัด 4.3 นิ้ว ไปจนถึงจอแสดงผลขนาดใหญ่ 15.6 นิ้วพร้อมช่องเจาะสำหรับการติดตั้งที่หลากหลาย

8. พอร์ตการสื่อสารใดที่มีอยู่จริงสำหรับการบันทึกข้อมูลภายนอกและการเชื่อมต่ออุปกรณ์ต่อพ่วง

ขึ้นอยู่กับรหัสรุ่นที่แน่นอน ฮาร์ดแวร์มีพอร์ต COM แบบอนุกรมในตัว, พอร์ต USB U-disk และอินเทอร์เฟซอีเธอร์เน็ต

9. ช่วงอุณหภูมิในการทำงานทั่วไปสำหรับการปรับใช้ที่ปลอดภัยในตู้ที่ไม่มีการควบคุมคือเท่าใด

อุปกรณ์ทำงานได้อย่างน่าเชื่อถือภายในช่วงอุณหภูมิแวดล้อมตั้งแต่ลบ 20 องศาเซลเซียสถึง 55 องศาเซลเซียสภายใต้สภาวะที่ไม่เกิดการแข็งตัว

10. ทีมวิศวกรรมสามารถรับการสนับสนุนการอ้างอิงไขว้หรือตรวจสอบความพร้อมของสต็อกในภูมิภาคสำหรับการเปลี่ยนทดแทนได้อย่างไร

Beijing Zhongping Technology เสนอการให้คำปรึกษาด้านเทคนิคอย่างมืออาชีพ บริการอ้างอิงไขว้ และการสนับสนุนการจัดหาชิ้นส่วนเดิมในท้องถิ่น
