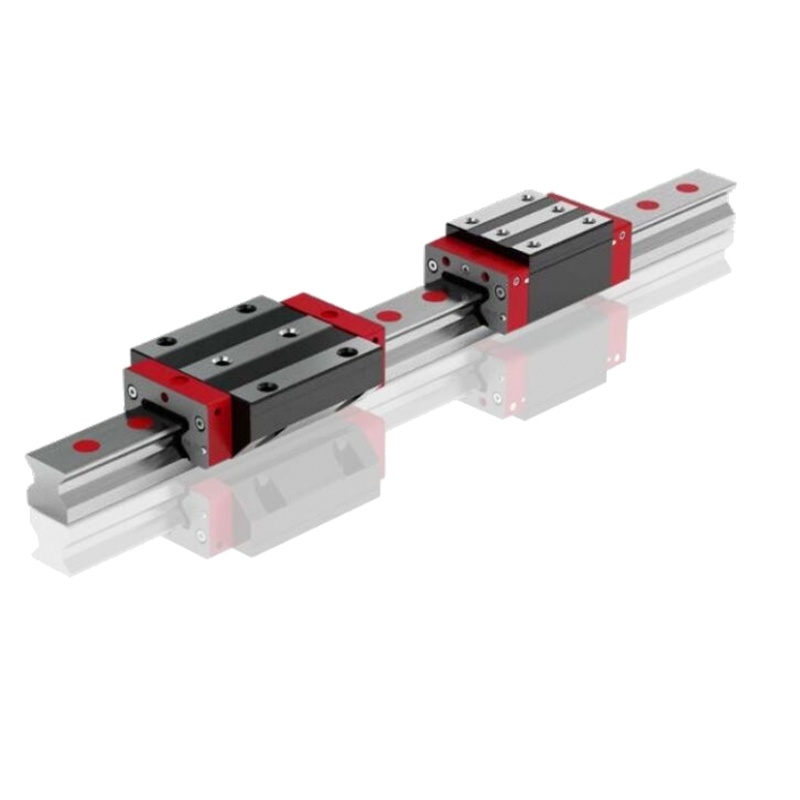

คู่มือโมโนเรล Schneeberger MR W 25-A-G2-V2 ให้การเคลื่อนไหวเส้นตรงที่แม่นยำมากสําหรับอัตโนมัติอุตสาหกรรม ด้วยความกว้างรถไฟขนาดกะทัดรัด 25 มม. และทนต่อการกัดกร่อน
การก่อสร้างสแตนเลสมันบรรลุความสามารถในการซ้ำในระดับไมครอน (± 0.003 มม.) เหมาะสำหรับการผลิตเซมิคอนดักเตอร์อุปกรณ์ทางการแพทย์และการกลึง CNC มันทำงานได้อย่างราบรื่นใน
อุณหภูมิตั้งแต่ -30 ° C ถึง + 80 ° C
ข้อมูลจำเพาะทางเทคนิค
ค่าพารามิเตอร์
ความกว้างของรถไฟ 25 มม.
Preload Class G2 (Preload กลาง)
ความสามารถในการทำซ้ำ ± 0.003 มม
ความจุโหลดสถิต 28.4 kN (C0)
ความจุโหลดไดนามิก 14.3 kN (C)
ช่วงอุณหภูมิ-30 ° C ถึง + 80 ° C
วัสดุ สแตนเลส(1.4401)
ประเภทซีล V2 (เครื่องขีดบูรณาการ)
จาระบีตลอดอายุการหล่อลื่น
คุณสมบัติหลัก & amp; แอมป์ ข้อดี
ความแม่นยำนาโนมิเตอร์
G2 preload ลดการเบี่ยงเบนใต้ภาระสําคัญสําหรับการตัดเลเซอร์และการจัดตำแหน่งออปติค แบริ่งลูกบอลสี่แถวลดการสั่นสะเทือนโดย 40% เมื่อเทียบกับแนะนำมาตรฐาน
การออกแบบการบำรุงรักษาเป็นศูนย์
ซีล V2 บล็อกสารปนเปื้อนเช่นฝุ่นและน้ำทำความเย็น เหล็กทนต่อการกัดกร่อนทนต่อสภาพแวดล้อมที่รุนแรงรวมถึงห้องสะอาดและห้องทดลองเคมี
การปรับปรุงพื้นที่
โปรไฟล์ที่กะทัดรัดประหยัดพื้นที่ติดตั้ง 30% รูติดตั้งที่เจาะล่วงหน้าช่วยให้การประกอบโดยไม่มีเครื่องมือลดเวลาในการใช้งาน 50%
การใช้งานอุตสาหกรรม
เซมิคอนดักเตอร์: หุ่นยนต์จัดการเวเฟอร์ (ห้องสะอาด ISO Class 1)
การแพทย์: การตั้งตำแหน่งส่วนประกอบ MRI และหุ่นยนต์ผ่าตัด
อัตโนมัติ: เตียงพิมพ์ 3D และเครื่องเปลี่ยนเครื่องมือ CNC
วิทยาการวัด: แขน CMM ที่ต้องการความแม่นยำ± 1μm
แนวทางการติดตั้ง
เตรียมพื้นผิว
ให้แน่ใจว่าพื้นผิวติดตั้งแบน≤0.02 มม. / เมตรใช้รางอ้างอิง SCHNEEBERGER (Art.No.100.25) สำหรับการจัดตำแหน่ง
การตั้งค่าแรงบิด
แนบสลักเกลียว M6 ถึง 10 N · m ในลําดับข้าม การบิดเกินไปจะบิดเบือนเรขาคณิตราง
การหล่อลื่น
ไขมันก่อนสำหรับชีวิต สำหรับแอพความเร็วสูง (>5 เมตร/วินาที) เพิ่ม Kluber Staburags NBU 12 ทุก 10,000 กิโลเมตร
หมายเหตุที่สำคัญ
⚠️ หลีกเลี่ยงการบิดความร้อน
ติดตั้งอยู่ห่างจากแหล่งความร้อน& แอมป์ > 80 ° C สัมประสิทธิการขยายความร้อน: 10.5μm / m · K
⚠️ การป้องกันสารมลพิษ
ใช้เครื่องล้างผ้า SKF/TTO ในสภาพแวดล้อมที่มีฝุ่น เปลี่ยนซีลสองปีในสภาพเปียก
10 คำถามที่พบบ่อย Google
Q1: อะไรแตกต่าง G2 preload จากชั้นอื่น ๆ?
G2 preload ให้ความแข็งแรงแกนเพิ่มขึ้น 8-10% เหนือ G1 มาตรฐานขจัดการเคลื่อนไหวขนาดเล็กในการใช้งานแรงบิดสูง มันสมดุลแรงเสียดทานและความแม่นยำสําหรับแกน CNC
หลีกเลี่ยง G3 สำหรับการใช้งานความเร็วสูงเนื่องจากการสะสมความร้อน
Q2: MR W 25-A-G2-V2 สามารถจัดการกับสภาพแวดล้อมสูญญากาศได้หรือไม่?
ใช่ด้วยไขมันที่เข้ากันได้ด้วยสูญญากาศตัวเลือก (Krytox GPL 227) อัตราการออกก๊าซต่ำกว่า 10 ⁻⁶ Torr·L / s. ทดสอบในห้อง SEM ที่ 10 ⁻⁸mbar. ระบุตัวเลือก "V2" เสมอสำหรับ
ซีลพร้อมสูญญากาศ
Q3: การปิดผนึก V2 มีประสิทธิภาพมากกว่าเครื่องชัดผ้าแบบดั้งเดิมได้อย่างไร?
การออกแบบริมฝีปากสามของ V2 ช่วยลดการเข้าไปของอนุภาคโดย 99.7% ต่อ ISO 16889 เครื่องขีดขีดขีดชิปและแอมป์ แอมป์ gt; 50μm รวมกับลูกเคลือบเทฟลอนเพื่อป้องกันการเชื่อมเย็นใน
สูญญากาศ
Q4: ระยะการบำรุงรักษาที่ใช้กับการใช้งานทางการแพทย์?
ฆ่าเชื้อด้วยรังสีแกมม่า (& amp; amp; lt; 50 kGy) หล่อลื่นทุก 2 ปีหรือ 15,000 กิโลเมตร ใช้น้ำมันหล่อลื่นเกรด FDA (เช่น Super Lube® 51004) ไม่เคยแยกในสนามฆ่าเชื้อ
Q5: สามารถบดใหม่ได้หลังจากการสวมใส่รถไฟหรือไม่?
No.Hardened เหล็ก (60 HRC) ห้ามการบดใหม่ เปลี่ยนรถเข็นเมื่อการตอบสนองเกิน 5μm ตรวจสอบผ่านเครื่องมือวินิจฉัย OptiCheck ของ SCHNEEBERGER
Q6: ความเร็วสูงสุดสำหรับความแม่นยำระดับไมครอนคืออะไร?
รักษาความแม่นยำ 3 เมตร / วินาที ด้วยความแม่นยำ± 0.005 มม เกิน 5 เมตร / วินาทีใช้แจ็คเก็ตทำความเย็นน้ำ (อุปกรณ์เสริม # MR-COOL-25) ความอดทนการเร่ง: 50 เมตร / วินาที²
Q7: วิธีแก้ไขปัญหาเสียงผิดปกติ
ตรวจสอบความเสียหายของซีลก่อน (90% ของกรณี) ตรวจสอบ:
การหล่อลื่นไม่เพียงพอ (เพิ่ม NBU 12)
การปนเปื้อนอนุภาค (ล้างด้วยแอลกอฮอล์ isopropyl)
ความผิดจัดเรียง (วัดความแบนอีกครั้ง)
Q8: รางอลูมิเนียมเข้ากันได้หรือไม่?
เฉพาะด้วยอะแดปเตอร์ MR-W-AL ของ SCHNEEBERGER เท่านั้น ความไม่ตรงกันการขยายความร้อนต้องการการควบคุมอุณหภูมิ± 2 ° C Anodizing จําเป็นเพื่อความต้านทานการกัดกร่อน
Q9: ฉันสามารถปรับปรุงชุด MR เก่าได้หรือไม่
Yes. สั่งซื้อชุดปิดผนึก # MR-V2-UPG ต้องการการถอดรถและเครื่องมือกดความแม่นยำ ไม่แนะนําสําหรับช่างเทคนิคที่ไม่ได้รับการรับรอง
Q10: อายุการใช้งานภายใต้การทำงาน 24/7 คืออะไร?
คำนวณอายุการใช้งาน L10: 25,000 กิโลเมตรที่โหลด 5 kN ขยายถึง 40,000 กิโลเมตร ด้วยการเติม NBU 12 รายเดือน ตรวจสอบสเปคตรัมการสั่นสะเทือนทุกเดือนเพื่อตรวจจับการสึกหรอในช่วงแรก
