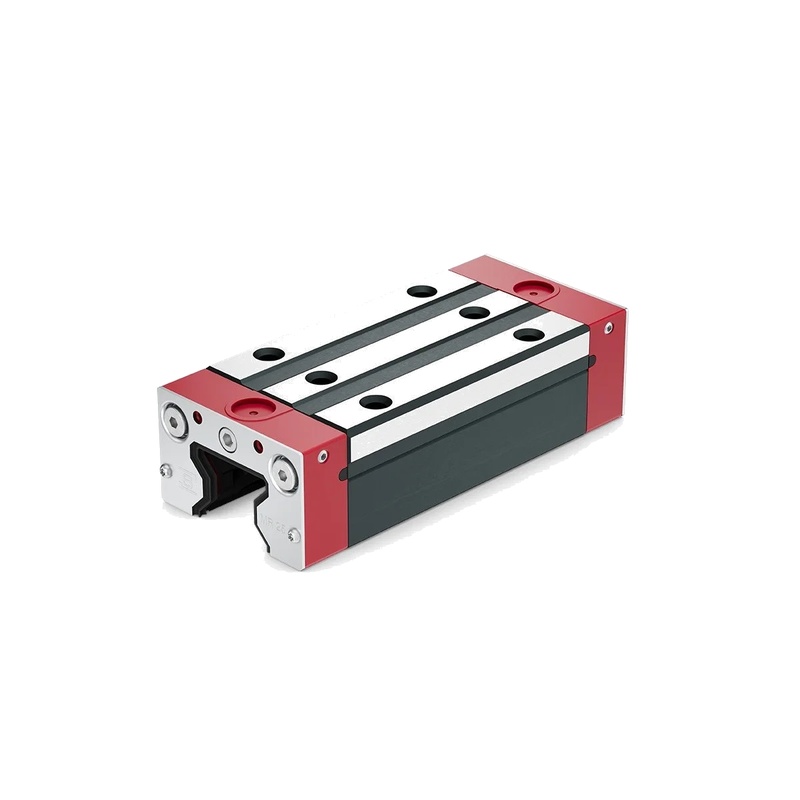

ระบบแนะนำรถไฟโมโนเรล Schneeberger MR W 35-B-G2-V2 ให้ความแข็งแรงและความแม่นยำที่พิเศษสําหรับอัตโนมัติอุตสาหกรรม ด้วยความกว้างของราง 35 มม. ชั้นโหลดล่วงหน้า G2
และปิดผนึก V2 ทนต่อการกัดกร่อนมันเด่นในการใช้งานความเร็วสูงเช่นการกลึง CNC การผลิตเซมิคอนดักเตอร์และหุ่นยนต์ทางการแพทย์ ปรับปรุงสําหรับขั้นต่ำ
การบำรุงรักษาและอายุการใช้งานยาวนานคู่มือเส้นตรงนี้รับประกันการควบคุมการเคลื่อนไหวอย่างราบรื่นในสภาพที่รุนแรง
พารามิเตอร์ผลิตภัณฑ์
ค่าพารามิเตอร์
ระบบแนะนำโมโนเรลซีรีส์ MR W
ความกว้างของรถไฟ 35 มม
Preload Class G2 (Preload กลาง)
ประเภทซีล V2 (ปรับปรุงการปิดผนึก)
ความจุในการโหลดไดนามิก (C) 28.5 kN
ความจุโหลดสถิต (C0) 42.0 kN
ความเร็วในการเดินทางสูงสุด 5 เมตร / วินาที
ความสามารถในการทำซ้ำ ± 0.001 มม
อุณหภูมิในการทำงาน -30 ° C ถึง + 100 ° C
วัสดุ สแตนเลสแข็ง
คุณสมบัติหลัก & amp; แอมป์ ข้อดี
1. วิศวกรรมความแม่นยำสูงสุด
โหลดล่วงหน้า G2 ลดการเบี่ยงเบนในระหว่างงานที่มีความแม่นยำสูง ความทนทานในการผลิตที่แน่น (± 0.001 มม.) รับประกันความสามารถในการซ้ำในอุปกรณ์วัดและระบบออปติกส์
การบดเส้นทางแบบบูรณาการลดการแรงเสียดทานเพื่อการเคลื่อนไหวที่ราบรื่น
2. การคุ้มครองสิ่งแวดล้อมที่แข็งแกร่ง
การปิดผนึก V2 ต่อสู้กับฝุ่นชิปและของเหลวในงานประชุมเชิงปฏิบัติการที่รุนแรง การก่อสร้างสแตนเลสที่ทนต่อการกัดกร่อน ทนต่อสารทำความเย็นและสารเคมี เหมาะสำหรับการแปรรูปอาหารหรือ
ห้องสะอาดที่ต้องการการปิดผนึกเท่ากับ IP65
3. ความจุในการโหลดไดนามิกสูง
28.5 โหลดไดนามิก kN รองรับ gantries หนักในเซลล์อัตโนมัติ การออกแบบลูกกลิ้งที่ได้รับสิทธิบัตรกระจายความเครียดเท่าเทียมกันยืดอายุการใช้งานโดย 40% เทียบกับรางมาตรฐาน ลดลง
เวลาหยุดในสายการผลิต 24/7
สถานการณ์การใช้งาน
เครื่องมือเครื่องจักร: ไดรฟ์แกน CNC ที่ต้องการความแม่นยำระดับไมครอน
หุ่นยนต์: แขนข้อต่อที่จัดการภาระมากกว่า 500 กิโลกรัม
เซมิคอนดักเตอร์: ผู้จัดการเวเฟอร์ที่ต้องการการเคลื่อนไหวที่ไม่มีการสั่นสะเทือน
การถ่ายภาพทางการแพทย์: ระบบการตั้งตำแหน่งส่วนประกอบ MRI
การติดตั้งและ แอมป์ แนวทางการบำรุงรักษา
คำแนะนำการติดตั้ง
จัดรางโดยใช้ระดับความแม่นยำ (≤0.02 มม. / เมตร ความอดทน) สกรูติดตั้งแรงบิดถึง 22 นิวเมตรในลําดับข้าม ตรวจสอบความขนานในการใช้งานด้วยตัวชี้วัดหมาย หลีกเลี่ยงการบังคับ
การปรับเพื่อป้องกันการสูญเสียก่อนการโหลด
โปรโตคอลหล่อลื่น
ใช้ Schneeberger Optigrease GR-200 ทุก 100 กม. หรือ 6 เดือน ทำความสะอาดรางด้วยสารทำความสะอาดที่ไม่มีตัวทำละลายก่อนที่จะหล่อลื่นใหม่ ตรวจสอบพอร์ตไขมันสำหรับการปนเปื้อนในฝุ่น
สภาพแวดล้อม
ข้อควรระวังที่สําคัญ
ไม่ต้องถอดรถ อาจเกิดความเสียหายที่ไม่สามารถกลับได้ ใช้กรรไขอ่อนเมื่อจัดการรางเพื่อปกป้องทางแข่ง ให้แน่ใจว่าพื้นดินไฟฟ้าเพื่อป้องกันความเสียหายแบบคงที่ใน
พื้นที่ที่มีความไวต่อ ESD
1. อะไรที่แตกต่าง MR W 35-B-G2-V2 จากคู่มือเส้นตรงมาตรฐาน?
รุ่นนี้มีการโหลดล่วงหน้ากลาง G2 ซึ่งลดการเบี่ยงเบนใต้แรงด้านข้างโดย 30% เมื่อเทียบกับคู่มือที่ไม่มีการโหลดล่วงหน้า ซีล V2 รวมเรขาคณิตสามริมฝีปาก
การบล็อกอนุภาคลงถึง 0.5 ไมครอน โครงสร้างเหล็กแข็งของมันสนับสนุนภาระคงที่ 42 kN เหมาะสำหรับการใช้งานแกน Z แนวตั้ง
2. คลาสโหลดล่วงหน้ามีผลต่อประสิทธิภาพในการอัตโนมัติความเร็วสูงได้อย่างไร?
G2 preload กําจัดการสั่นสะเทือนของรถที่ความเร่งเกิน 2g นี้รักษาความแม่นยำของตำแหน่งในระหว่างการเปลี่ยนแปลงทิศทางอย่างรวดเร็ว การสั่นสะเทือนที่ลดช่วยป้องกันแบริ่ง
brinelling สําคัญสําหรับอายุยาวนานในหุ่นยนต์เลือกและวาง เสมอตรงกับการโหลดล่วงหน้าเพื่อความต้องการแรงผลักดัน
3. ฉันสามารถเปลี่ยนซีลบนราง MR W 35 ที่มีอยู่ด้วยการปรับปรุง V2 ได้หรือไม่?
ใช่ Schneeberger มีชุดซีล V2 ปรับปรุง (Order # SEAL-V2-35) ความเข้ากันได้ต้องการการสร้างรถไฟหลังปี 2019 การติดตั้งต้องการเครื่องมือพิเศษเพื่อหลีกเลี่ยงความเสียหายริมฝีปาก
หลังการอัพเกรดดําเนินการวิ่ง 50 กม. เพื่อซีลที่นั่งอย่างถูกต้อง
4. ช่วงเวลาหล่อลื่นอะไรที่เพิ่มอายุการใช้งานสูงสุดในสภาพแวดล้อมที่มีมลพิษ?
ในโรงงานซีเอ็นซีที่มีชิปหนัก relubricate ทุก 50 ชั่วโมงการทำงาน ใช้ไขมันความหนืดสูง (NLGI 2 +) ด้วยสารเติมแต่งแข็งเช่น MoS2 สำหรับพื้นที่ล้างไขมันเกรดอาหารขยาย
ช่วงเวลาถึง 200 ชั่วโมง ตรวจสอบการปล่อยเสียงเพื่อการตรวจจับการสึกหรอเร็ว
5. ฉันจะแก้ไขปัญหาได้อย่างไร?
แรกตรวจสอบซีลสำหรับการเข้าถึงขยะโดยใช้ borescopes ตรวจสอบความเรียบร้อยของรางด้วยความเรียบร้อยของแสง - การบิดมากกว่า 0.03 มม. / เมตรทําให้เกิดการผูกพัน ตรวจสอบว่า shims การจัดตำแหน่งการขนส่งมี
สมบูรณ์ สุดท้ายล้างไขมันเก่า; น้ำมันหล่อลื่นที่แข็งสำหรับ 70% ของปัญหาความต้านทาน
6. MR W 35-B-G2-V2 เหมาะสำหรับสภาพแวดล้อมสูญญากาศหรือไม่?
ใช่เมื่อระบุไขมันที่เข้ากันได้ด้วยสูญญากาศ (เช่น Apiezon AB-202) อัตราการออกก๊าซคือ & แอมป์ ล็อต 1x10 ⁻⁹ Torr · L / sec.Remove ไขมันโรงงานโดยใช้ตัวทำละลาย perfluorinated ก่อน
การติดตั้ง หลีกเลี่ยงน้ำมันมาตรฐานที่ปนเปื้อนห้อง
7. ความหยาบของพื้นผิวติดตั้งอะไรที่รับประกันประสิทธิภาพที่ดีที่สุด?
บรรลุ Ra≤1.6μm ผ่านการบดหรือการบด พื้นผิวหยาบก่อให้เกิดการบิดเบือนของรางเกิน 5μm / m.For ฐานหินแกรนิตใช้สารประกอบการปรับระดับอีพ็อกซี่ การติดตั้ง deburr เสมอ
รูเพื่อป้องกันความเข้มข้นของความเครียด
8. รถหลายรถสามารถแบ่งปันรถไฟเดียวได้หรือไม่?
ใช่ซิงค์รถโดยใช้ CANopen หรือ EtherCAT โดยใช้ตัวควบคุม SMB-30 ของ Schneeberger รักษาความแตกต่างระหว่างรถ 0.05 มม. การปรับเทียบต้องการเลเซอร์
interferometers สำหรับความขนานภายใน 10 วินาทีอาร์ค
9. ซีล V2 ทำงานอย่างไรในโรงหล่อที่มีอุณหภูมิสูง?
ริมฝีปากที่ปรับปรุงด้วยฟลูโรโพลิเมอร์ทนต่อ 150 องศาเซลเซียส สำหรับยั่งยืน & amp; แอมป์ gt; ใช้ 100 ° C ใช้ไขมันอุณหภูมิสูง (เช่น Klüber Staburags NBU 30) ตราตรวจสอบ
ความซื่อสัตย์รายไตรมาสการขี่จักรยานความร้อนเร่งความอ่อนแอ
10. เครื่องมือบํารุงรักษาอะไรที่จําเป็นสําหรับระบบนี้?
ใช้ชุดจัดตำแหน่งของ Schneeberger (ALN-4) สำหรับการตรวจสอบความขนาน ใช้เครื่องทดสอบภาระแบบไดนามิกเพื่อตรวจจับ brinelling เร็ว กุญแจแรงบิดที่มีความแม่นยำ 2% ป้องกันการกระชับเกินไป
เครื่องวิเคราะห์การสั่นสะเทือนระบุปัญหาสะท้อนก่อนความล้มเหลว
