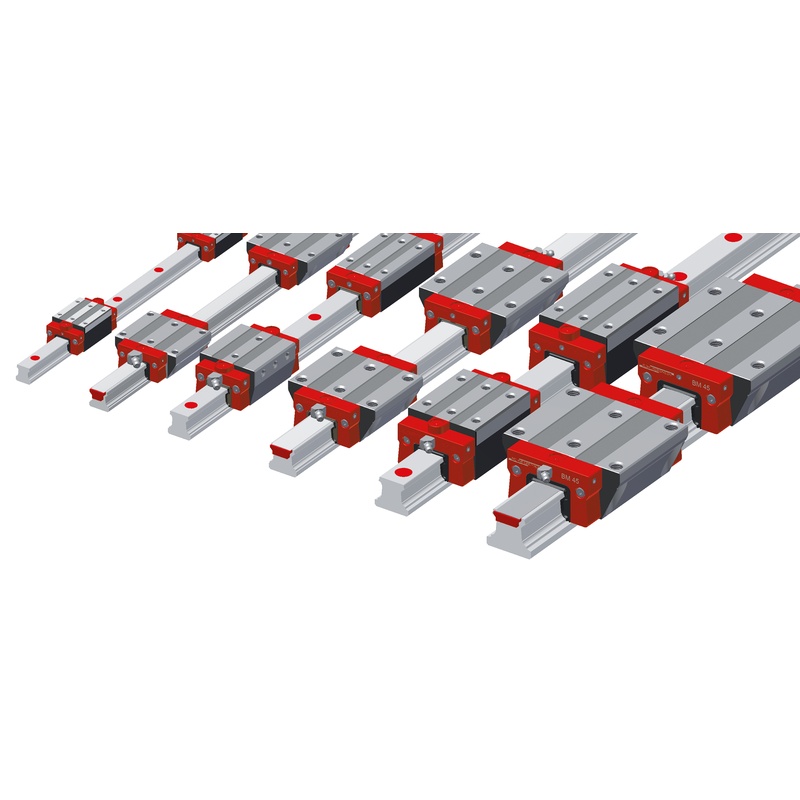

โมดูลเชิงเส้น SCHNEEBERGER BM W 20-B-G2-V2 ให้ความแม่นยำในการทํางานหนัก ด้วยโปรไฟล์แข็ง 20 มม. และไดรฟ์สกรูบอล ออกแบบสำหรับภาระไดนามิก 500N
และ± 0.005mm repeatability มันเลิศในอัตโนมัติ CNC และการกลึงหุ่นยนต์ ด้วยคู่มือเหล็กแข็งและการป้องกัน IP54 มันทนต่อชิปโลหะ / น้ำทำความเย็นในรุนแรง
สภาพแวดล้อมอุตสาหกรรม
พารามิเตอร์ผลิตภัณฑ์
ค่าพารามิเตอร์
ความกว้างของโมดูล 20 มม
ประเภทไดรฟ์สกรูบอล (เกรด C5)
Max.Stroke ความยาว 1500 มม
ความเร็วสูงสุด 1.2 เมตร / วินาที
ความสามารถในการทำซ้ำ ± 0.005 มม
ความจุโหลดไดนามิก 500 N
ความจุโหลดสถิต 1500 N
ตะกั่วสกรู 5/10/20 มม
ความแข็ง 200 N / μm
ชั้นป้องกัน IP54
คุณสมบัติหลัก & amp; แอมป์ ข้อดี
ความแข็งแรงเกรดอุตสาหกรรม
คู่แนะนำที่โหลดล่วงหน้าคู่ทนต่อการโหลดขณะ 15 นิวเมตร เหมาะสำหรับการตั้งตำแหน่งติดตั้งการบด
สกรูบอล Zero-Backlash
สกรูพื้นดินเกรด C5 รักษาความแม่นยำหลังจากการเดินทาง 10,000 + กิโลเมตร ปรับได้ล่วงหน้าผ่านชุด spacer
ความปลอดภัยแบบบูรณาการ
การป้อนข้อมูล STO (Safe Torque Off) ทําให้สามารถปฏิบัติตามความปลอดภัย PLd หมวดหมู่ 3 สําหรับเซลล์ร่วมมือ
ความมั่นคงทางความร้อน
การออกแบบคอมโพสิตอลูมิเนียมเหล็กช่วยลดการเติบโตความร้อน (0.003mm / ° C) มีแจ็คเก็ตระบายความร้อนแบบตัวเลือก
สถานการณ์การใช้งาน
เครื่องเปลี่ยนเครื่องมือ CNC: ตำแหน่งอินเตอร์เฟซแกน 24/7
กดอัตโนมัติ: การจัดการตายในสายปั๊ม
เครื่องวัดพิกัด: การจัดตำแหน่งความแม่นยำของหัวตรวจสอบ
การติดตั้งและ แอมป์ หมายเหตุการใช้งาน
โปรโตคอลการติดตั้ง
บดพื้นผิวติดตั้งไปยัง & amp; แอมป์ lt; ความแบน 5μm ต่อ 100mm
แรงบิด M5 bolts ถึง 4.5 Nm ในรูปแบบข้าม
เลเซอร์จัดตำแหน่งสกรูขนานภายใน 0.02 มม. / เมตร
ความต้องการในการบำรุงรักษา
สกรูหล่อลื่นใหม่ทุก 300 ชั่วโมง (ไขมัน SCHNEEBERGER EP2)
ตรวจสอบเครื่องชัดผ้าต่อไตรมาสสำหรับการเข้าไปของอนุภาค
ตรวจสอบการโหลดล่วงหน้าผ่านการเปลี่ยนแปลงของแรงบิด (& amp; amp; lt; 10% baseline)
เตือนที่สำคัญ
⚠️ ไม่เคยยกโดยรถยนต์ใช้โปรไฟล์ยก lugs
⚠️ หลีกเลี่ยงการหนาแน่น: ทำความร้อนล่วงหน้าถึง + 5 ° C ในเริ่มต้นเย็น
⚠️ ความไวต่อ ESD: พื้นผ่านเทอร์มินัล GND ที่เฉพาะ
1. วิธีการปรับปรุงอายุการใช้งานของสกรูลูกในแอพพลิเคชันที่มีภาระสูง?
เก็บภาระแกนต่ำกว่าความจุแบบไดนามิก 80% รักษาความหนาของฟิล์มหล่อลื่นและแอมป์ แอมป์ > 0.1μm ใช้ซอฟต์แวร์ SRA ของ SCHNEEBERGER สําหรับการวิเคราะห์การกระจายภาระ กำหนดการสั่นสะเทือน
การวิเคราะห์ทุก 2000 ชั่วโมง
2. ฉันสามารถใช้โมดูลนี้ในศูนย์เครื่องจักรแนวตั้งได้หรือไม่?
ใช่การติดตั้งแกน Z รองรับโหลด 35 กิโลกรัม รวมระบบความสมดุลเสมอ ตรวจสอบว่าแรงบิดเบรคมอเตอร์เกิน 1.5 เท่า ปิดผนึกสกรูจบกับ
การเข้าสู่ของเหลวเย็น
3. ตัวควบคุมอะไรที่บรรลุความแม่นยำ± 0.005 มม.?
คู่กับไดรฟ์ EtherCAT (เช่น Beckhoff AX8000) ดำเนินการวงจรปิดเต็มรูปแบบด้วยขนาดเส้นตรง 0.1μm ชดเชยการลอยความร้อนผ่านเซนเซอร์แบบบูรณาการ
4. วิธีการจัดการกับการปนเปื้อนชิปในเซลล์เครื่องจักร?
ติดตั้งเครื่องขีดเหล็กตัวเลือก (P / N: SCR-20B) เส้นทางล้างอากาศผ่านช่องโปรไฟล์ โมดูลตะวันออก≥15 ° จากแนวนอนเพื่อทําให้เกิดขยะตก
5. สามารถปรับการโหลดล่วงหน้าสกรูลูกใหม่ได้หรือไม่?
ใช่ผ่านชุด shim spacer (PK-20B) ต้องใช้กุญแจแรงบิด 50Nm และตัวบ่งชี้การปัด เป้าหมายเล่นแกน 5μm หลังจากวิ่ง 100km
6. ข้อมูลจำเพาะมอเตอร์อะไรที่ตรงกับประสิทธิภาพ 20-B-G2-V2?
เลือก 400W + เซอร์โวที่มีเครื่องเข้ารหัส ≥24 บิต รักษาอัตราส่วนความเสียหาย 3: 1 ใช้อะแดปเตอร์ MA-20B ของ SCHNEEBERGER สําหรับการเชื่อมต่อโดยตรง
7. วิธีการกู้คืนความแม่นยำหลังจากเหตุการณ์ที่เกิดขึ้น?
แรกตรวจสอบความตรงของสกรูด้วยเครื่องวัดความอดทน 0.01 มม. / เมตร เปลี่ยนขนส่งถ้าการกระแทกเกิน 300N ปรับตำแหน่งบ้านใหม่ผ่านปิดกล
8. มันสนับสนุนการตั้งค่า gantry หลายแกนหรือไม่?
ใช่ด้วยแผ่นจัดตำแหน่ง coplanar (CP-20) ซิงค์ผ่านการควบคุมข้าม ข้อผิดพลาด Max.sync: การเดินทางกว่า 0.02 มม. 1 เมตร
9. ช่วงเวลาหล่อลื่นใช้ในการแปรรูปอาหาร?
ไขมัน NSF H1 ต้องการรอบ 150 ชั่วโมง สารเหลือสะอาดด้วยตัวทำละลายเกรดอาหาร ตรวจสอบทุกสัปดาห์สําหรับการเติบโตของจุลินทรีย์ในสภาพแวดล้อมที่ชื้น
10. วิธีการรวมฟังก์ชั่นความปลอดภัย STO?
สายสัญญาณสองช่องไปยังพิน 12/13 ทดสอบทุกสัปดาห์ผ่านการสูญเสียพลังงานที่จําลอง การตรวจสอบต้องการรีเลยความปลอดภัยที่ได้รับการรับรอง PLd
