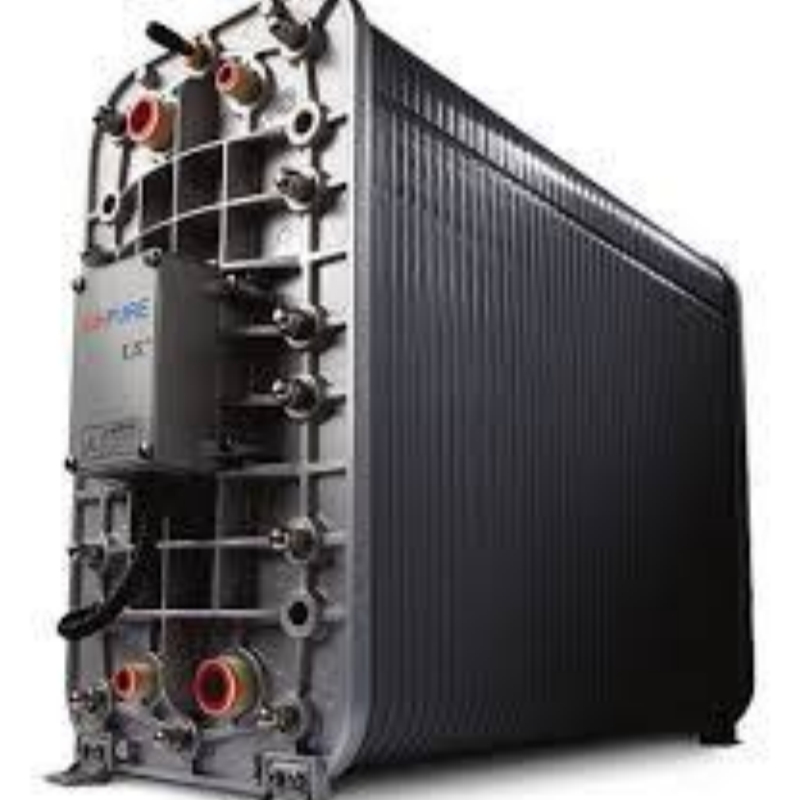

IONPURE EWT-CDISGBD CEDI Electrodeionization System for PWR Nuclear Power Plant Water Treatment

　　IONPURE EWT-CDISGBD เป็นโมดูลรีดิวซ์ไอออนแบบต่อเนื่องที่ออกแบบมาสำหรับการบำบัดน้ำในโรงไฟฟ้า โดยใช้ระบบรีดิวซ์ไอออนที่ปรับปรุงเทคโนโลยีการผลิตอิเล็กทรอนิกส์ให้เข้ากับการบริการไล่ลมหม้อไอน้ำนิวเคลียร์ (SGBD) การทำงานอย่างต่อเนื่องที่อุณหภูมิ 60°C และแรงดัน 7 บาร์ สามารถทดแทนเรซินแลกเปลี่ยนไอออนเกรดนิวเคลียร์แบบใช้ครั้งเดียว ให้ผลผลิตน้ำต่ำกว่า 0.1µS/cm ด้วยอัตราการนำกลับมาใช้ใหม่ 90–95% และทนทานต่อสารยับยั้งการกัดกร่อนและสารรีดิวซ์ใน PWR

　　โมดูล CEDI สำหรับการไล่ลมหม้อไอน้ำนิวเคลียร์คืออะไร?

　　โมดูล CEDI สำหรับการไล่ลมหม้อไอน้ำนิวเคลียร์เป็นหน่วยฟอกน้ำด้วยไฟฟ้าที่กำจัดสารปนเปื้อนไอออนิกออกจากน้ำไล่ลมหม้อไอน้ำ เพื่อให้สามารถนำกลับมาใช้กับคอนเดนเซอร์หลักหรือปล่อยออกสู่สิ่งแวดล้อมได้ตามขีดจำกัด ต่างจากเครื่องลดแร่ธาตุแบบผสมทั่วไปที่ใช้เรซินนิวเคลียร์ โมดูลนี้จะสร้างใหม่ได้อย่างต่อเนื่องโดยใช้ศักย์ไฟฟ้ากระแสตรง ทำให้ไม่ต้องจัดการสารเคมีและลดการสร้างของเสียกัมมันตรังสีที่เป็นของแข็ง

　　ผลิตภัณฑ์นี้สร้างขึ้นเพื่อการเคมีน้ำด้านรองของเครื่องปฏิกรณ์น้ำแรงดัน (PWR) ทนทานต่ออุณหภูมิที่สูงขึ้น (สูงสุด 60°C) และสารเติมแต่งทางเคมี เช่น แอมโมเนีย เอทานอลเอมีน และไฮดราซีน ที่ใช้กันทั่วไปสำหรับการควบคุม pH และการกำจัดออกซิเจนในวงจรไอน้ำ PWR ซึ่งเป็นสภาวะที่ทำให้โมดูล CEDI เกรดอิเล็กทรอนิกส์มาตรฐานเสื่อมสภาพ

　　ข้อมูลจำเพาะหลัก

　　ประเภทผลิตภัณฑ์: โมดูลรีดิวซ์ไอออนแบบต่อเนื่องสำหรับ SGBD

　　รุ่น: IONPURE EWT-CDISGBD

　　อุณหภูมิใช้งานต่อเนื่องสูงสุด: 60°C (140°F)

　　แรงดันใช้งานสูงสุด: 7 บาร์ (100 psi)

　　ค่าการนำไฟฟ้าของน้ำผลิตภัณฑ์ทั่วไป: <0.1µS/cm

　　การนำน้ำกลับมาใช้ใหม่: 90–95%

　　ช่วงแรงดันไฟฟ้าที่ใช้งาน: 0–375 VDC

　　ช่วงกระแสไฟฟ้าที่ใช้งาน: 1.0–10.0 A

　　ค่าการนำไฟฟ้าของน้ำป้อนสูงสุด: <25µS/cm (RO permeate)

　　ช่วงแรงดันน้ำป้อน: 1.4–7 บาร์ (20–100 psi)

　　ช่วงอุณหภูมิน้ำป้อน: 5–60°C (41–140°F)

　　ความทนทานต่อคลอรีนอิสระ: <0.02 ppm (เป็น Cl₂)

　　ความกระด้างของน้ำป้อน (เป็น CaCO₃): <1.0 ppm

　　ซิลิกาในน้ำป้อน (SiO₂): <1.0 ppm

　　เทคโนโลยีการซีล: โอริงคู่, ดีไซน์ป้องกันการรั่วซึม

　　วงจรความเข้มข้น: ไม่จำเป็น (ไม่มีการฉีดเกลือ, ไม่มีการหมุนเวียนน้ำเข้มข้น)

　　ขนาดโมดูล (ยาว × เส้นผ่านศูนย์กลาง): 695.5 มม. × 574.2 มม. (ตามเอกสารข้อมูลผู้ผลิต)

　　การรับรอง: CE Marked, ISO 9001:2015 และ ISO 14001:2015 ใบรับรองโรงงานผู้ผลิต

　　ความเข้ากันได้ทางเคมี: ทนทานต่อแอมโมเนีย เอทานอลเอมีน โมโฟลีน และไฮดราซีนในความเข้มข้นทั่วไปของด้านรอง PWR

　　จุดเด่นทางเทคนิค

　　ความสามารถในการใช้น้ำร้อนทันทีที่ได้รับสิทธิบัตรช่วยลดเวลาในการปรับอุณหภูมิ โมดูลสามารถเริ่มทำงานได้ทันทีด้วยน้ำไล่ลมที่อุณหภูมิ 60°C โดยไม่ต้องอุ่นเครื่องอย่างช้าๆ โมดูลทั่วไปต้องมีการอุ่นเครื่องอย่างค่อยเป็นค่อยไปเพื่อป้องกันความเสียหายจากความร้อนและปะเก็น ดีไซน์นี้ช่วยขจัดข้อจำกัดดังกล่าว ทำให้สามารถเริ่มทำงานใหม่ได้ทันทีหลังจากการปิดระบบ และลดเวลาขั้นตอนการปฏิบัติงาน

　　การซีลด้วยโอริงคู่ให้การทำงานที่ป้องกันการรั่วซึมได้อย่างแน่นอนที่แรงดันและอุณหภูมิเต็มที่ ข้อต่อระหว่างช่องแต่ละช่องใช้ซีลอีลาสโตเมอร์คู่ ซึ่งป้องกันการรั่วซึมข้ามระหว่างช่องเจือจางและช่องเข้มข้น แม้ภายใต้การเปลี่ยนแปลงอุณหภูมิ นี่เป็นสิ่งสำคัญอย่างยิ่งสำหรับการบำบัด SGBD แบบออนไลน์ ซึ่งการรั่วไหลอาจส่งผลต่อคุณภาพน้ำป้อนในคอนเดนเซอร์หลัก

　　ไม่จำเป็นต้องมีการฉีดเกลือหรือการหมุนเวียนน้ำเข้มข้น ต่างจากระบบ CEDI ส่วนใหญ่ EWT-CDISGBD ทำงานได้โดยไม่ต้องมีวงจรฉีดน้ำเกลือหรือปั๊มหมุนเวียนน้ำเข้มข้น ช่องอิเล็กโทรดทำงานโดยใช้ค่าการนำไฟฟ้าของน้ำไล่ลมเอง ทำให้การออกแบบระบบไฮดรอลิกง่ายขึ้น ลดอุปกรณ์เสริม และลดพื้นที่ติดตั้ง

　　ได้รับการยืนยันความทนทานทางเคมีต่อสารปรับสภาพ PWR เคมีภัณฑ์ของเมมเบรนและเรซินของโมดูลได้รับการคัดเลือกให้ทนทานต่อการสัมผัสกับแอมโมเนีย (สูงสุด 10 ppm เป็น N), เอทานอลเอมีน, โมโฟลีน และสารตกค้างของไฮดราซีนได้อย่างต่อเนื่อง คำถามทั่วไปคือสารเคมีเหล่านี้ก่อให้เกิดการอุดตันแบบถาวรหรือไม่ การทดสอบยืนยันคุณภาพน้ำผลิตภัณฑ์ที่เสถียรตลอดการทำงานอย่างต่อเนื่องโดยไม่มีการเสื่อมสภาพของความจุในการแลกเปลี่ยนไอออนหลังจาก 4,000 ชั่วโมงภายใต้สภาวะที่สัมผัสสารเคมี

　　การทำงานต่อเนื่องที่อุณหภูมิสูงตอบสนองสภาวะ SGBD ได้โดยตรง โมดูลทำงานอย่างต่อเนื่องที่อุณหภูมิ 60°C โดยไม่ต้องทำความเย็นกระแสไล่ลมก่อน ซึ่งจะช่วยประหยัดพลังงาน ลดต้นทุนอุปกรณ์แลกเปลี่ยนความร้อน และลดพื้นที่การติดตั้งที่เกี่ยวข้องกับการทำความเย็นกระแสไล่ลมทั้งหมดก่อนการบำบัด ซึ่งเป็นข้อได้เปรียบด้านการจัดวางผังโรงไฟฟ้าที่สำคัญในพื้นที่อาคารเสริมที่มีความหนาแน่น

　　การใช้งาน

　　การบำบัดน้ำไล่ลมหม้อไอน้ำ PWR เพื่อนำกลับมาใช้ใหม่: ปรับปรุงคุณภาพน้ำไล่ลมจากหม้อไอน้ำเพื่อลดของแข็งที่ละลายน้ำและผลิตภัณฑ์การกัดกร่อนที่แขวนลอย ทำให้สามารถนำกลับมาใช้กับฮอทเวลล์ของคอนเดนเซอร์หลักได้อย่างต่อเนื่อง ช่วยลดการใช้และการกำจัดเรซินแลกเปลี่ยนไอออนเกรดนิวเคลียร์ ซึ่งต้องจัดการเป็นของเสียกัมมันตรังสีที่เป็นของแข็ง

　　การทดแทนเครื่องลดแร่ธาตุเรซินแบบไม่สร้างใหม่ในส่วนสมดุลของโรงไฟฟ้า: ทดแทนเครื่องลดแร่ธาตุแบบผสมที่ใช้ครั้งเดียวในชุดบำบัดน้ำไล่ลมโดยตรง ลดต้นทุนการจัดซื้อเรซินรายปี และลดข้อกำหนดในการจัดการถังเรซินใช้แล้วและการจัดเก็บกากกัมมันตรังสี

　　การปรับปรุงคุณภาพน้ำคอนเดนเสทที่อุณหภูมิสูงในโรงไฟฟ้าเชื้อเพลิงฟอสซิลและโรงไฟฟ้าโคเจนเนอเรชั่น: ใช้ได้กับหม้อไอน้ำอุตสาหกรรมที่อุณหภูมิน้ำคอนเดนเสทที่ส่งกลับเกินขีดจำกัดมาตรฐาน 45°C ของ CEDI โมดูลที่รองรับอุณหภูมิ 60°C สามารถปรับปรุงคุณภาพน้ำคอนเดนเสทร้อนได้โดยไม่ต้องทำความเย็น ลดความต้องการไอน้ำของโรงงานและปรับปรุงอัตราการใช้ความร้อนโดยรวม

　　การกู้คืนน้ำเสียที่มีแอมโมเนียจากท่อระบายด้านรอง: บำบัดกระแสน้ำเสียที่มีค่าการนำไฟฟ้าต่ำซึ่งมีแอมโมเนียและไฮดราซีนจากท่อสุ่มตัวอย่างและท่อระบาย เพื่อกู้คืนน้ำกลับมาใช้ใหม่แทนที่จะส่งไปยังระบบบำบัดของเสียเหลวกัมมันตรังสี

　　แนวทางการเลือก

　　การใช้งานที่เหมาะสม:

　　ระบบด้านรองของ PWR ที่อุณหภูมิน้ำไล่ลมหม้อไอน้ำสูงกว่า 40°C อย่างสม่ำเสมอและต้องการนำกลับไปใช้กับคอนเดนเซอร์โดยตรง—โมดูลรักษาประสิทธิภาพที่ 60°C โดยไม่ต้องทำความเย็นล่วงหน้า

　　โรงงานที่ต้องการกำจัดค่าใช้จ่ายในการกำจัดเรซินเกรดนิวเคลียร์นอกสถานที่และลดปริมาณกากกัมมันตรังสี—โดยทั่วไปจะได้รับผลตอบแทนภายใน 2-3 รอบการทำงาน

　　การปรับปรุงชุดอุปกรณ์ลดแร่ธาตุน้ำไล่ลมที่มีอยู่ ซึ่งพื้นที่ติดตั้งมีจำกัด และความเรียบง่ายของระบบไฮดรอลิกที่ไม่มีวงจรหมุนเวียนน้ำเข้มข้นช่วยลดการเดินท่อใหม่

　　โปรแกรมเคมีน้ำด้านรองที่ใช้การควบคุม pH ด้วยแอมโมเนียหรือเอทานอลเอมีน และการกำจัดออกซิเจนด้วยไฮดราซีน ซึ่งความทนทานทางเคมีของ CEDI ช่วยหลีกเลี่ยงการบำบัดล่วงหน้าที่ต้องใช้ต้นทุนสูง

　　ไม่แนะนำสำหรับ:

　　การใช้งานที่ต้องการน้ำบริสุทธิ์สูงที่มีความต้านทานสูงกว่า 18 MΩ·cm และมีซิลิกาและโบรอนในระดับ ppt เช่น การผลิตแผ่นเวเฟอร์เซมิคอนดักเตอร์ EWT-CDISGBD ให้ผลผลิตน้ำ <0.1µS/cm เหมาะสำหรับเคมีวงจรไฟฟ้า แต่ไม่ตรงตามข้อกำหนดการปรับปรุงคุณภาพเกรดอิเล็กทรอนิกส์ สำหรับน้ำบริสุทธิ์พิเศษสำหรับไมโครอิเล็กทรอนิกส์ ให้เลือกใช้โมดูล IONPURE VNX55-EX

　　การปรับปรุงคุณภาพ RO permeate ที่อุณหภูมิต่ำที่ 20–35°C โดยไม่มีสารเติมแต่งทางเคมี แม้ว่าโมดูลจะทำงานได้ แต่คุณสมบัติการทนทานต่อความร้อนและสารเคมีจะถูกใช้งานไม่เต็มที่ โมดูลซีรีส์ LX หรือ IP-LXM มาตรฐานให้ประสิทธิภาพที่เทียบเท่ากันในราคาที่ต่ำกว่าสำหรับการใช้งานทั่วไป

　　น้ำป้อนที่มีความกระด้างสูงกว่า 1.0 ppm หรือซิลิกาสูงกว่า 1.0 ppm การสะสมของความกระด้างที่ 60°C อาจทำให้เมมเบรนอุดตันแบบถาวร ต้องมีการบำบัด RO และการทำให้น้ำอ่อนล่วงหน้าอย่างเหมาะสม

　　คำถามที่พบบ่อย

　　1. EWT-CDISGBD ช่วยลดต้นทุนการดำเนินงานได้อย่างไรเมื่อเทียบกับเรซินแลกเปลี่ยนไอออนเกรดนิวเคลียร์?

　　โมดูลนี้ช่วยลดการซื้อ การจัดการ และการกำจัดเรซินเกรดนิวเคลียร์แบบไม่สร้างใหม่ที่ต้องซื้อซ้ำ ต้นทุนรวมในการเป็นเจ้าของโดยทั่วไปจะต่ำกว่า 40–60% ในช่วงห้าปี โดยได้รับแรงหนุนจากการไม่ต้องเปลี่ยนเรซิน การลดการแปรรูปกากกัมมันตรังสี และการแทรกแซงของผู้ปฏิบัติงานน้อยที่สุด การประหยัดที่แน่นอนขึ้นอยู่กับอัตราการไหลของน้ำไล่ลมและเคมี

　　2. ราคาและช่วงต้นทุนสำหรับสแต็คเมมเบรน CEDI EWT-CDISGBD คือเท่าใด?

　　โมดูล EWT-CDISGBD โดยทั่วไปมีราคาตั้งแต่ 55,000 ถึง 85,000 ดอลลาร์สหรัฐต่อหน่วย ขึ้นอยู่กับขอบเขตโครงการและอุปกรณ์สนับสนุน ราคาอาจผันผวนเนื่องจากอัตราแลกเปลี่ยน ภาษี และการปรับปรุงโรงงาน สำหรับใบเสนอราคาที่ถูกต้องและเงื่อนไขการจัดส่ง โปรดติดต่อ Beijing Zhongping Technology โดยตรง

　　3. โมดูล EWT-CDISGBD สามารถเริ่มทำงานด้วยน้ำไล่ลมร้อนโดยไม่ต้องมีขั้นตอนการอุ่นเครื่องได้หรือไม่?

　　ใช่ ดีไซน์น้ำร้อนทันทีที่ได้รับสิทธิบัตรช่วยให้สามารถเริ่มทำงานได้โดยตรงด้วยน้ำไล่ลมที่อุณหภูมิเต็มที่ 60°C โดยไม่ต้องอุ่นเครื่องอย่างค่อยเป็นค่อยไป ไม่จำเป็นต้องมีเวลาอุ่นเครื่องหรือข้อจำกัดอัตราการเพิ่มอุณหภูมิ ซึ่งช่วยลดระยะเวลาเริ่มต้นใช้งานหลังจากการปรับเสถียรภาพเคมีของหม้อไอน้ำ

　　4. ต้องมีการปรับปรุงคุณภาพน้ำป้อนล่วงหน้าหรือคุณภาพน้ำป้อนก่อน EWT-CDISGBD อย่างไร?

　　น้ำป้อนต้องผ่านการกรองล่วงหน้าและรีเวอร์สออสโมซิสแบบครั้งเดียวเพื่อให้ได้ค่าการนำไฟฟ้าต่ำกว่า 25µS/cm ความกระด้างต่ำกว่า 1.0 ppm ซิลิกาต่ำกว่า 1.0 ppm และคลอรีนอิสระต่ำกว่า 0.02 ppm การกำหนดค่าการกรองล่วงหน้าน้ำ SGBD ทั่วไปประกอบด้วยตัวกรองล่วงหน้าแบบล้างย้อนและตัวกรองป้องกันแบบตลับก่อนถึงเมมเบรน RO

　　5. โมดูล EWT-CDISGBD ทนทานต่อแอมโมเนียและไฮดราซีนที่ใช้ในเคมีน้ำด้านรองของ PWR หรือไม่?

　　ใช่ เมมเบรนและเรซินของโมดูลได้รับการผลิตขึ้นเป็นพิเศษเพื่อทนทานต่อการสัมผัสกับแอมโมเนียสูงสุด 10 ppm เอทานอลเอมีน และไฮดราซีนสูงสุด 100 ppb อย่างต่อเนื่องโดยไม่มีประสิทธิภาพลดลงหรือการอุดตันแบบถาวร สิ่งนี้ได้รับการยืนยันผ่านการทดสอบระยะยาวเกิน 4,000 ชั่วโมงภายใต้สภาวะเคมีที่เป็นตัวแทน

　　6. ระยะเวลาจัดส่งและระยะเวลานำสำหรับโมดูล EWT-CDISGBD คือเท่าใด?

　　ระยะเวลานำการผลิตมาตรฐานคือ 10 ถึง 14 สัปดาห์ ณ โรงงาน สำหรับกำหนดการจัดส่งที่สำคัญต่อการซ่อมบำรุง Beijing Zhongping Technology สามารถประสานงานการผลิตแบบเร่งด่วนได้ตามคำขอ

　　7. คุณมีข้อเสนอการทดลอง การทดสอบนำร่อง หรือการสาธิตประสิทธิภาพ ณ สถานที่ก่อนซื้อหรือไม่?

　　เราจัดการทดสอบที่โรงงาน หรือสำหรับโครงการที่มีคุณสมบัติเหมาะสม การทดสอบนำร่อง ณ สถานที่โดยใช้สคิ ดโมดูลเดี่ยวที่ทำงานบนกระแสแยกของน้ำไล่ลมจริง สิ่งนี้จะยืนยันคุณภาพน้ำผลิตภัณฑ์ ความเสถียรทางความร้อน และความเข้ากันได้ทางเคมีกับเคมีน้ำเฉพาะของโรงงานก่อนที่จะดำเนินการในระดับโรงงานทั้งหมด

　　8. EWT-CDISGBD มีใบรับรองหรือคุณสมบัติเกรดนิวเคลียร์อะไรบ้าง?

　　โมดูลนี้มีเครื่องหมาย CE และผลิตภายใต้ระบบการจัดการคุณภาพที่ได้รับการรับรอง ISO 9001:2015 และ ISO 14001:2015 สำหรับการใช้งานในนิวเคลียร์ โมดูลสามารถจัดส่งพร้อมรายงานการทดสอบวัสดุที่ได้รับการรับรองและใบรับรองการทดสอบการทำงานตามข้อกำหนดการจัดซื้อของลูกค้า

　　9. อายุการใช้งานที่คาดหวังของ EWT-CDISGBD ในการบริการน้ำไล่ลม PWR คือเท่าใด?

　　อายุการใช้งานที่คาดหวังคือ 5 ถึง 7 ปีภายใต้การทำงานต่อเนื่องที่ 60°C พร้อมการปรับปรุงคุณภาพล่วงหน้าอย่างเหมาะสม อายุการใช้งานถูกกำหนดโดยการสะสมของสเกลบนเมมเบรนและการอุดตันของสารอินทรีย์แบบถาวร เราแนะนำให้ตรวจสอบแนวโน้มแรงดันไฟฟ้าและโปรไฟล์ค่าการนำไฟฟ้าประจำปีเพื่อประเมินอายุการใช้งานที่เหลืออยู่ มีบริการปรับปรุงและซ่อมแซมสแต็ค
